全率固溶体と置換型固溶体の違いは？特徴や仕組みも！（状態図：金属組織：結晶構造など）

金属材料を学ぶ際には、全率固溶体と置換型固溶体という似た用語が登場します。

どちらも複数の元素が結晶中で混ざり合う現象に関係しますが、表している範囲と着目点は同じではありません。

全率固溶体は状態図における相互溶解性の広さを示す言葉であり、置換型固溶体は原子が結晶格子のどこに入るかを表す言葉です。

両者は対立する分類ではなく、異なる観点から金属組織を説明する概念として理解すると、状態図や熱処理の内容がつながりやすくなります。

本記事では、結晶構造、原子半径、Hume Rotheryの経験則、銅ニッケル系を例に、違いと実務で役立つ見方を整理します。

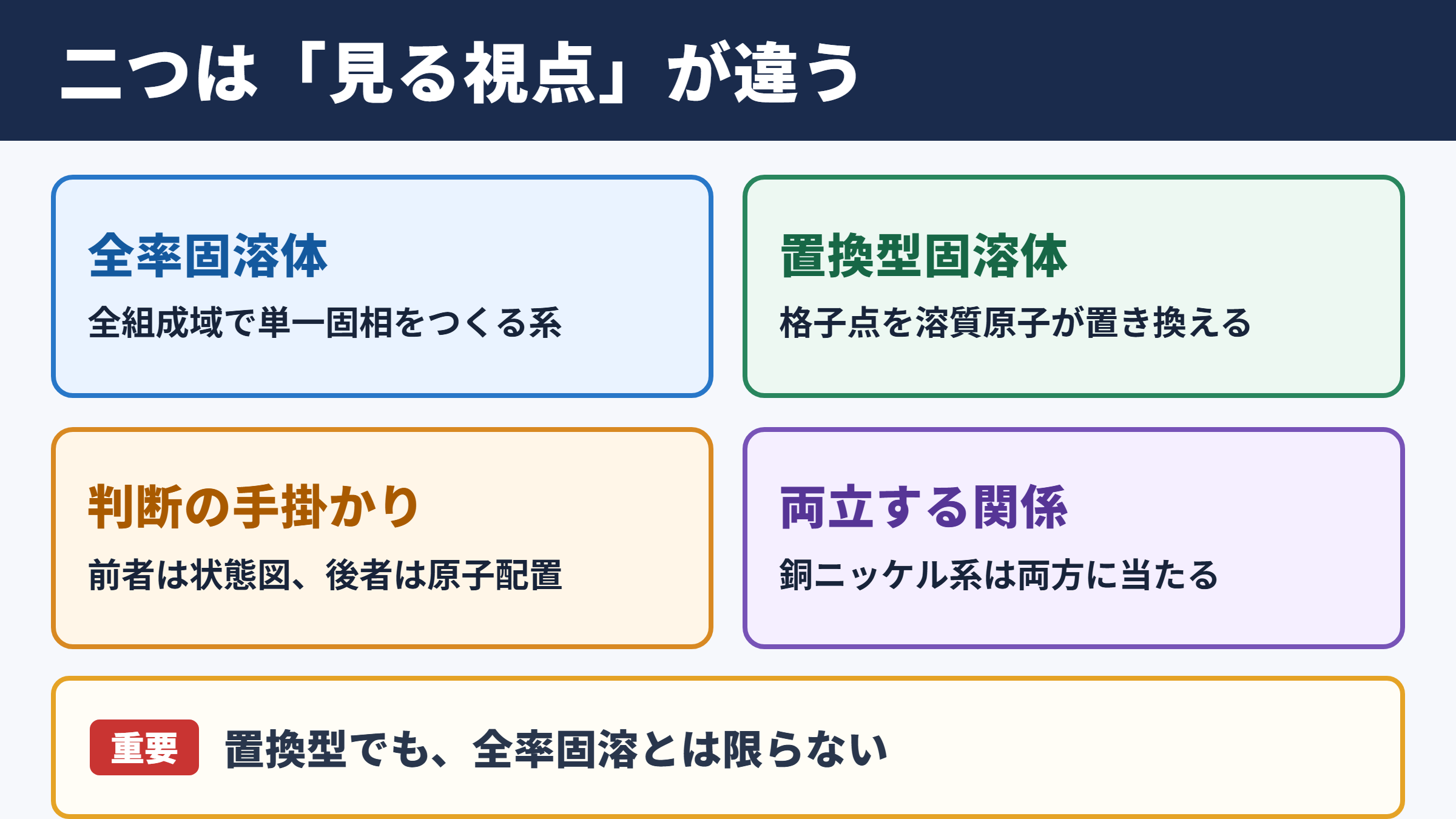

全率固溶体と置換型固溶体の違い

それではまず全率固溶体と置換型固溶体の違いについて解説していきます。

比較する対象の違い

全率固溶体とは、二つ以上の成分が液相でも固相でも広い組成範囲にわたって均一に混ざり、単一の固相をつくる系を指します。

特に二元合金の状態図では、組成を変えても固相線の下側に一種類の固溶体相だけが存在する状態が代表例です。

一方で置換型固溶体は、母材金属の結晶格子を構成する原子位置に、溶質原子が置き換わって存在する固溶体を意味します。

こちらは相図上の組成範囲ではなく、原子レベルでの配置様式に焦点を当てた分類です。

比較項目	全率固溶体	置換型固溶体
主な着眼点	全組成域での相互溶解性	結晶格子内の原子配置
判断の手掛かり	二元状態図	結晶構造と原子半径
対象となる範囲	合金系全体	一つの固相の構造
代表例	銅ニッケル系	銅中にニッケルが置換した状態
関係性	置換型である場合が多い	必ずしも全率固溶とは限らない

両立する概念としての関係

銅とニッケルは、どちらも面心立方格子を基本とする金属です。

銅の格子点にニッケル原子が入り、ニッケルの格子点に銅原子が入るため、この固相は置換型固溶体に当たります。

さらに両元素はほぼすべての組成で固相として混ざり合えるため、銅ニッケル系は全率固溶体系でもあります。

つまり、銅ニッケル系の固相は置換型固溶体であり、同時に全率固溶体を形成する系の一部です。

この関係を理解しておくと、全率固溶体と置換型固溶体を二者択一で考える誤解を避けられます。

部分固溶との比較

置換型固溶体であっても、どの組成でも無制限に溶け合うわけではありません。

たとえば多くの二元合金では、ある温度や組成を超えると溶質原子を受け入れきれず、別の固相や金属間化合物が現れます。

このように固溶できる範囲が限定される場合は、部分固溶体あるいは固溶限を持つ固溶体と呼ばれます。

置換型固溶体の結晶構造

続いては置換型固溶体の結晶構造を確認していきます。

格子点に入れ替わる原子

純金属の結晶では、同じ元素の原子が規則正しく並び、体心立方格子、面心立方格子、六方最密構造などの結晶構造をつくります。

置換型固溶体では、その格子点の一部を別元素の原子が占めます。

溶質原子は格子のすき間へ入り込むのではなく、母相原子と同じ種類の位置を分け合う点が特徴です。

結晶全体の基本形は保たれていても、原子の種類が混在するため、格子定数や局所的な原子間距離には変化が生じます。

置換による格子のわずかなひずみは、合金の強度や電気抵抗に影響する重要な要素です。

侵入型固溶体との相違

置換型固溶体を理解するには、侵入型固溶体と比べる方法が有効です。

侵入型固溶体では、炭素、窒素、水素のような小さな原子が、鉄などの金属原子がつくる格子のすき間に入り込みます。

鉄中の炭素は代表的な例であり、原子半径の差が大きいため、鉄原子の位置と炭素原子の位置は同一ではありません。

項目	置換型固溶体	侵入型固溶体
溶質原子の位置	母材原子の格子点	結晶格子のすき間
原子半径の傾向	母材原子に近い	母材原子よりかなり小さい
格子ひずみ	比較的緩やか	大きくなりやすい
代表的な組合せ	銅とニッケル	鉄と炭素
強度への影響	固溶強化に寄与	強い固溶強化に寄与

ランダム配置と規則配置

置換型固溶体の原子配置は、常に完全にランダムとは限りません。

高温では熱運動の影響によって原子が比較的ランダムに分布しやすい一方、温度低下や特定組成では規則的な並びを好む場合があります。

原子の配置に長距離の規則性が生まれると、単なる固溶体ではなく規則相や金属間化合物として扱われることもあります。

材料の硬さ、磁性、耐食性が変わることもあるため、組成だけでなく熱履歴まで確認する視点が必要でしょう。

全率固溶体を成立させる条件

続いては全率固溶体を成立させる条件を確認していきます。

結晶構造の一致

全率固溶体をつくりやすい組合せでは、両元素の結晶構造が同じ、または非常に近い傾向があります。

一方が面心立方格子で他方が体心立方格子の場合、原子を入れ替えても格子全体を安定に維持しにくく、広い組成域での固溶は難しくなります。

銅とニッケルが代表例とされる理由の一つは、両者とも面心立方格子をとる点です。

ただし結晶構造が同じであれば必ず全率固溶となるわけではなく、ほかの条件との組合せで判断します。

原子半径差の小ささ

原子半径の差が大きいと、溶質原子が格子点を置き換えた際に大きなひずみが生じます。

ひずみが過大になると結晶の自由エネルギーが高まり、単一相として混ざるよりも、相分離や化合物形成のほうが安定になりやすくなります。

Hume Rotheryの経験則では、原子半径差が概ね15パーセント以内であることが、置換型固溶を起こしやすい目安とされます。

ただしこれは厳密な合否基準ではなく、材料設計の初期検討に用いる経験的な指標です。

電気陰性度と価電子数

電気陰性度の差が大きい元素同士は、単純に混ざるよりも化学的な結合を強め、金属間化合物をつくりやすいことがあります。

また価電子数の差も、電子状態と相安定性に影響します。

全率固溶体を形成しやすい元素は、結晶構造と原子半径が似ているだけでなく、電気的、化学的な性質も近い場合が多いでしょう。

原子半径だけで結論を出さず、結晶構造、電気陰性度、価電子数を総合して見ることが大切です。

状態図から読む相変化

続いては状態図から読む相変化を確認していきます。

液相線と固相線

二元系状態図では、温度を縦軸、組成を横軸に取り、どの温度と組成でどの相が安定かを示します。

全率固溶型の状態図では、上側に液相、下側に一種類の固相があり、その間には液相と固相が共存する領域が現れます。

液相だけの領域と液相と固相の共存領域を分ける境界が液相線です。

固相だけの領域と共存領域を分ける境界が固相線であり、冷却過程で合金が完全に固まる温度の目安になります。

レバー則による相分率

液相と固相が共存する領域では、それぞれの相の組成と量を状態図から求められます。

任意の温度で水平なタイラインを引き、液相線および固相線との交点を読むことで、各相の組成が分かります。

この考え方は鋳造時の凝固組織や偏析を予測する基礎になります。

平衡凝固と実際の凝固

状態図は一般に、拡散が十分に進む平衡状態を前提として読みます。

しかし実際の鋳造や急冷では、固相中の拡散が追いつかず、先に析出した部分と後から析出した部分で組成差が残る場合があります。

これをミクロ偏析と呼び、デンドライト組織の枝間で濃度が異なる原因にもなります。

全率固溶体系であっても、冷却速度が速ければ組成が完全に均一になるとは限りません。

均質化焼なましを行う理由は、こうした組成むらを拡散によって小さくするためです。

金属組織と材料特性

続いては金属組織と材料特性を確認していきます。

固溶強化の仕組み

置換型固溶体では、母材原子と溶質原子の大きさや弾性率の違いにより、結晶格子に局所的なひずみ場が生まれます。

金属が塑性変形する際には転位が移動しますが、格子ひずみはこの転位の移動を妨げます。

その結果、降伏強さや硬さが高まる現象が固溶強化です。

少量の添加元素でも強度を調整できるため、固溶強化は実用合金に広く活用されています。

導電率と熱伝導率への影響

純金属では電子が比較的スムーズに移動できますが、置換原子による格子の乱れは電子散乱を増やします。

そのため、一般には溶質濃度が増えるほど電気抵抗が上がり、導電率や熱伝導率は低下する傾向です。

導電材料では高い導電率を優先する場合があり、強度との両立を考えながら添加量を調整します。

一方、抵抗材料では適度な電気抵抗が求められるため、固溶による電子散乱が有利に働くこともあります。

耐食性と組織均一性

単一の固溶体相で組織が均一な材料は、異なる相の境界が多い組織に比べ、局部電池が生じにくい場合があります。

ただし耐食性は相の数だけで決まらず、表面皮膜、環境、塩化物イオン、温度、応力など多くの条件に左右されます。

ニッケルを含む銅合金が海水環境で利用される背景には、全率固溶的な組織特性だけでなく、表面皮膜の安定性も関係しています。

代表的な合金系と見分け方

続いては代表的な合金系と見分け方を確認していきます。

銅ニッケル系の特徴

銅ニッケル系は、全率固溶体を説明する際の代表的な二元合金系です。

両元素は面心立方格子で結晶構造が共通しており、原子半径も比較的近いことから、広い組成範囲で一相の固溶体を形成します。

状態図は液相線と固相線が滑らかに結ばれた形となり、共晶反応や包晶反応のような不変反応は基本的に現れません。

海水用配管、熱交換器、硬貨材料などに用いられる銅ニッケル合金を考える際にも、この基礎が役立ちます。

黄銅と青銅の比較

銅と亜鉛からなる黄銅では、低亜鉛側で亜鉛が銅の面心立方格子に置換して固溶するアルファ相が見られます。

しかし亜鉛濃度が増えると別の相が現れるため、通常は全率固溶体ではありません。

銅とすずからなる青銅でも、すずが銅中に置換型で固溶する範囲がありますが、組成や温度によって相の種類が変わります。

合金系	主な固溶の形	全率固溶の可否	組織を見る際の要点
銅 ニッケル	置換型	該当する	単相域と液相固相の共存域
銅 亜鉛	主に置換型	該当しない	亜鉛量による相の変化
銅 すず	主に置換型	該当しない	固溶限と金属間相
鉄 炭素	主に侵入型	該当しない	オーステナイトとフェライト中の炭素

分析と評価の着眼点

実際の材料評価では、状態図だけでなく、金属顕微鏡、走査電子顕微鏡、エネルギー分散型分析、X線回折などを組み合わせます。

金属顕微鏡では組織の相分布や粒界を観察し、X線回折では結晶構造や格子定数の変化を確認できます。

組成分析で元素が混ざっていることを確認しても、それだけでは全率固溶体かどうかは判断できません。

全率固溶体かを判定するには、組成全域と温度域における相の安定性を状態図で確認する必要があります。

全率固溶体と置換型固溶体のまとめ

全率固溶体は、複数の元素が組成全域で単一の固相として混ざり合える性質を表す用語です。

置換型固溶体は、溶質原子が母材原子の格子点を置き換える結晶構造上の仕組みを示します。

全率固溶体は置換型固溶体として存在することが多いものの、置換型固溶体のすべてが全率固溶体ではありません。

全率固溶の成立には、結晶構造の一致、原子半径差の小ささ、電気陰性度や価電子数の近さなどが関わります。

銅ニッケル系は代表例であり、状態図では液相線、固相線、液相と固相の共存領域を通じて凝固過程を読み取れます。

材料選定や組織評価では、固溶の種類、相の数、冷却速度、偏析、求める機械的性質までを一体として考えることが重要でしょう。
