共晶点とは？意味や特徴も解説！（相図：融点降下：組成：温度など）

共晶点は、金属材料、はんだ、セラミックス、食品、医薬品など、複数の成分を混ぜて扱う分野で重要になる考え方です。

相図を読む際に共晶点を理解していると、なぜ混合物の融点が下がるのか、どの温度で液体と固体が共存するのかを整理しやすくなります。

とくに合金の設計や鋳造、ろう付け、はんだ付けでは、共晶組成と共晶温度が製品の品質、作業性、組織に影響します。

この記事では、共晶点の意味、相図での位置、融点降下との関係、組成の見方を、初めて学ぶ方にも分かりやすく解説します。

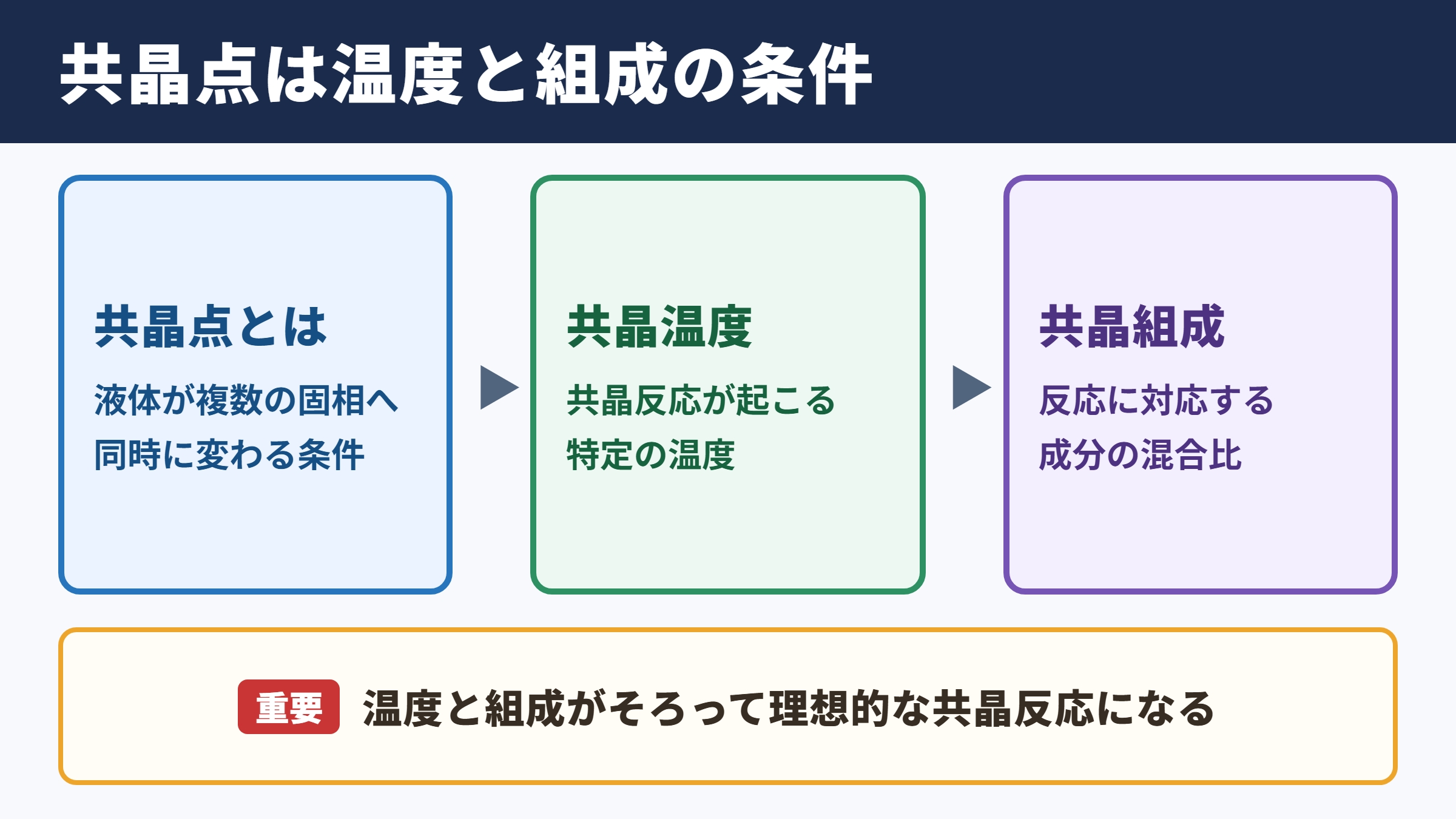

共晶点の意味と基本的な特徴

それではまず共晶点の意味と、材料に現れる基本的な特徴について解説していきます。

共晶点が示す状態

共晶点とは、二つ以上の成分からなる混合物において、液体が特定の温度で複数の固相へ同時に変化する条件を示す点です。

一般的には二成分系の相図で説明され、横軸に組成、縦軸に温度を置いた図の中に表されます。

この点では、液相が一種類の固体へ変わるのではなく、異なる組成や結晶構造を持つ二種類の固相へ同時に変化します。

たとえば成分Aと成分Bを混ぜた系では、液体が固相αと固相βに分かれて固まる現象が起こります。

この変化は共晶反応と呼ばれ、材料の内部には細かな層状、棒状、粒状などの組織が生まれることがあります。

共晶点は単なる温度ではなく、温度と組成がそろった特別な条件として理解することが大切です。

共晶温度と共晶組成の違い

共晶点を説明するときは、共晶温度と共晶組成を分けて考える必要があります。

共晶温度は、共晶反応が起こる温度です。

一方の共晶組成は、その反応が起こる混合比を指します。

たとえば、ある合金で共晶温度が183度、共晶組成がスズ63パーセントと鉛37パーセントであれば、その配合に近い液体は183度付近で凝固します。

実際の製造では、わずかな組成のずれ、水分、酸化、添加元素などによって反応の見え方が変わる場合もあります。

したがって、設計値だけを見るのではなく、使用する原料の純度や製造条件も確認すると安心でしょう。

用語	意味	確認したい内容
共晶点	共晶温度と共晶組成が交わる条件	相図上の位置
共晶温度	液体が共晶反応を起こす温度	加熱と冷却の設定温度
共晶組成	共晶反応に対応する成分比	配合比と成分分析値
共晶反応	液相が複数の固相へ同時に変化する反応	凝固組織と冷却挙動

純物質の融点との比較

純粋な金属や純水のような単一成分の物質は、基本的に一定の融点で固体と液体が入れ替わります。

これに対し、複数成分を混ぜた材料は、組成によって溶け始める温度と完全に液体になる温度が異なることがあります。

共晶組成では、その温度範囲が小さくなり、一定温度に近い挙動で凝固や溶融が進む点が特徴です。

この性質は、低温ではんだ付けを行いたい場合や、鋳造時に流動性を確保したい場合に役立ちます。

ただし、共晶温度が低いことだけで材料の優劣は決まりません。

強度、耐食性、熱伝導率、電気特性、環境規制、価格なども含め、用途に合うかを評価する必要があります。

相図における共晶点の位置

続いては相図における共晶点の位置と、図から読み取れる情報を確認していきます。

二成分系相図の軸

二成分系の相図では、一般に横軸が組成、縦軸が温度です。

横軸の左端を成分Aが100パーセントの状態、右端を成分Bが100パーセントの状態として示します。

縦軸は高温になるほど上へ進み、液体の領域、固体の領域、液体と固体が共存する領域が区分されます。

共晶点は、多くの場合、二つの液相線が下がって合流する谷のような位置にあります。

この谷の温度が共晶温度であり、谷の真下に対応する組成が共晶組成です。

相図は温度計の代わりではなく、温度と配合が材料状態をどう変えるかを示す地図と考えると理解しやすいでしょう。

液相線と固相線の読み方

液相線は、冷却中の液体から最初の固相が生じ始める境界線です。

液相線より高い温度では、材料は基本的に液体として存在します。

液相線を下回ると、液体の中に初晶と呼ばれる最初の固体が現れます。

さらに冷却を進め、共晶温度に達すると、残った液体が共晶反応によって固相へ変化します。

固相線より低い温度では、全体が固体の領域に入ります。

ただし固体の中には一種類だけの相が存在する場合もあれば、α相とβ相のように複数の相が共存する場合もあります。

共晶点付近の冷却過程

共晶組成ぴったりの液体を冷却した場合、共晶温度に達するまでは液体の状態が保たれます。

そして共晶温度で、液体全体がα相とβ相へ変化します。

一方、共晶組成より成分Aが多い場合は、共晶温度に達する前にAを多く含む初晶が生じます。

残った液体の組成は共晶組成に近づき、最後に共晶温度で共晶組織が形成されます。

成分Bが多い側でも同様で、先にBを多く含む初晶が現れ、その後に共晶反応が続きます。

そのため、完成した材料の組織は、初晶と共晶組織の割合によって大きく変わります。

融点降下と共晶組成の関係

続いては融点降下と共晶組成の関係を確認していきます。

混合によって融点が下がる理由

異なる成分を混ぜると、各成分の結晶が規則正しく並ぶことを妨げる場合があります。

液体の中では成分が混ざり合っていても、固体になるときには原子や分子が一定の位置関係を取りやすくなります。

混合による乱れが大きいほど、固体の結晶構造を作るために必要な条件が変化し、融点が下がることがあります。

この現象を融点降下として説明することがあります。

日常的な例では、雪や氷に塩をまくと氷が溶けやすくなる仕組みが知られています。

工業材料では、金属成分の組み合わせによって低融点の合金を作り、加工温度を抑える目的で利用します。

共晶組成で最低温度になりやすい背景

単純な共晶型の相図では、共晶組成付近が液体として存在できる最低温度になりやすい傾向があります。

そのため共晶温度は、その系における最低融点として紹介されることもあります。

ただし、すべての混合系が同じ形の相図になるわけではありません。

中間化合物ができる系、固溶体を作る系、複数の共晶点を持つ系では、読み方が複雑になります。

材料名だけで低融点と判断せず、対象となる組成範囲の相図や技術資料を確認することが重要です。

共晶組成は融点を下げるための目安である一方、材料性能を決める唯一の条件ではありません。

はんだと低融点合金の例

共晶の考え方がよく使われる例として、電子部品を接合するはんだがあります。

スズと鉛の合金では、特定の組成で183度の共晶温度を示すことが知られています。

この組成は溶融と凝固の温度範囲が狭く、接合部の作業性を確保しやすい特徴がありました。

現在は環境面から鉛を含まないはんだが広く使われ、スズ、銀、銅などを組み合わせた合金が採用されています。

鉛フリーはんだでは共晶型の反応だけでなく、金属間化合物の形成や濡れ性、熱疲労も重要な検討項目です。

低融点であることを優先しすぎると、接合部の強度や耐熱性が不足する可能性もあるため、用途別のバランスが求められます。

共晶反応と凝固組織の特徴

続いては共晶反応によって生まれる凝固組織と、その特徴を確認していきます。

層状組織と棒状組織

共晶反応で形成される組織は、α相とβ相が細かく交互に並ぶ形になることがあります。

代表的な形は層状組織で、二つの相が薄い板のように重なって見える状態です。

また、一方の相が棒状や繊維状になり、もう一方の相の中に分散する組織もあります。

どの形になるかは、成分の割合、界面エネルギー、冷却速度、溶湯の流れ、不純物の量などに左右されます。

光学顕微鏡や電子顕微鏡で観察すると、共晶組織の細かさが機械的特性と関係していることを確認できるでしょう。

同じ共晶組成でも、冷却条件が異なれば組織の大きさや分布は変化します。

冷却速度が及ぼす影響

冷却速度が速い場合、共晶組織の間隔は細かくなる傾向があります。

細かな組織は強度や硬さに好影響を与えることがありますが、必ずしも全ての性能が改善するとは限りません。

急冷によって残留応力が増えたり、成分の偏りが残ったりする可能性もあります。

逆にゆっくり冷却すると、組織が粗くなり、相ごとの性質が目立ちやすくなります。

鋳造品では金型、肉厚、注湯温度、冷却水、熱処理条件などを調整し、狙った組織へ近づけます。

試作段階では、化学成分の分析結果と組織観察、硬さ試験を組み合わせると、原因を切り分けやすくなります。

初晶と共晶組織の見分け方

共晶組成から外れた合金では、初晶と共晶組織が同じ試料内に存在します。

初晶は共晶温度より高い温度で先に析出した相で、比較的大きな粒として観察されることがあります。

その周囲や粒間を埋める細かい部分が、後から固まった共晶組織です。

初晶が多すぎると、材料の性質が偏る場合があります。

反対に共晶組織の比率が高いと、流動性や鋳造性に利点が出ることもありますが、脆さが問題になる材料もあります。

組成、温度履歴、顕微鏡写真をセットで見ながら、設計意図と実際の組織が一致しているかを確認しましょう。

共晶点の調べ方と実務での注意点

続いては共晶点の調べ方と、実務で押さえたい注意点を確認していきます。

相図と材料規格の活用

共晶点を調べる基本的な方法は、信頼できる相図を確認することです。

学術書、材料データベース、メーカーの技術資料、JISやISOなどの関連規格には、組成と温度の情報が掲載されている場合があります。

ただし相図は理想的な平衡状態を前提に作成されていることが多く、実際の急冷、連続鋳造、微量添加の条件とは差が生じることがあります。

現場の材料では、主成分以外の微量元素が融点や凝固範囲に影響するケースも珍しくありません。

そのため、相図の情報を出発点にし、実材料の成分分析と工程条件で補正する考え方が実務的です。

熱分析による測定方法

試料の熱的な変化を調べるには、示差走査熱量測定や示差熱分析などの手法が使われます。

これらの測定では、試料を一定速度で加熱または冷却し、熱の出入りに現れるピークを観察します。

共晶反応が起こる温度では、凝固熱や融解熱に対応する特徴的な信号が得られることがあります。

複数の組成の試料を測定し、反応温度とピーク形状を比較すると、共晶点に近い組成を推定できます。

測定結果は試料量、昇温速度、雰囲気ガス、容器材料、校正状態の影響を受けます。

一度の測定だけで断定せず、再現試験や成分分析と合わせて判断することが望ましいでしょう。

製造工程で起こりやすい誤差

共晶組成を狙って原料を配合しても、実際の工程では誤差が発生します。

秤量のばらつき、原料純度、酸化による成分減少、蒸発、溶解槽内の濃度差などが主な要因です。

とくに融点が低い元素や酸化しやすい元素を含む場合、溶解中に組成が変わる可能性があります。

また、試料の一部だけを採取して分析すると、全体の平均組成と異なる結果になることもあります。

工程管理では、投入量だけでなく、溶解後の成分分析、温度ログ、冷却履歴、外観検査を記録すると改善につながります。

共晶点を使った材料設計では、理論値と量産条件の差を見込んだ管理幅を設定することが重要です。

共晶点の理解に役立つ用語整理

続いては共晶点と混同しやすい用語を整理していきます。

共晶と共融の使い分け

共晶は、複数の固相が同時に析出する反応や、その組織を指す言葉として使われます。

共融は、固体の混合物が一定の条件で液体へ変化する側面を表す言葉として用いられることがあります。

分野や文献によって表現に幅はありますが、相図を読む場面では共晶温度、共晶組成、共晶反応という用語を押さえると理解しやすくなります。

英語ではeutecticという語が使われ、eutectic pointは共晶点、eutectic compositionは共晶組成を意味します。

海外の技術資料を確認する場合は、用語の対応を知っておくと検索や仕様書の確認が進めやすくなるでしょう。

包晶反応との違い

共晶反応と似た言葉に包晶反応があります。

共晶反応は液相が二つの固相へ変化する反応です。

これに対して包晶反応では、液相と既存の固相が反応し、別の固相を作ります。

相図の形や冷却時の組織形成が異なるため、同じように扱うことはできません。

共晶型の材料では、液体から複数の固相が生まれる点が中心になります。

包晶型の材料では、すでに生じた固相と残った液相の反応が重要になるため、冷却速度や拡散の影響もより意識する必要があります。

反応の種類	基本的な変化	注目するポイント
共晶反応	液相から二つの固相へ変化	共晶温度と共晶組成
包晶反応	液相と固相から新たな固相へ変化	拡散と冷却速度
単純凝固	液相から一つの固相へ変化	融点と結晶成長

相と組織の違い

相とは、化学組成や結晶構造、性質が内部で均一とみなせる部分を指します。

α相やβ相という表現は、材料の中に存在する相の種類を示しています。

組織は、それらの相がどのような大きさ、形、並び方で配置されているかを表す言葉です。

共晶組織では二つの相が共存しますが、層状か棒状か、粗いか細かいかによって材料のふるまいは変わります。

相の種類と組織の形は別の情報であるため、材料評価では両方を確認することが欠かせません。

化学成分が同じでも、製造方法や熱処理が違えば、組織が変わり、強度や加工性にも差が出る可能性があります。

共晶点のまとめ

共晶点とは、特定の組成を持つ液体が、共晶温度で複数の固相へ同時に変化する条件です。

相図では組成と温度の関係として示され、二成分系では液相線が合流する谷の位置に現れることが多いでしょう。

共晶組成付近では融点降下が見られ、低温での溶融や凝固のしやすさが、はんだや低融点合金などに活用されています。

ただし、実際の材料性能は共晶温度だけで決まりません。

初晶と共晶組織の割合、冷却速度、微量元素、熱処理、使用環境を含めて検討することが必要です。

相図の理論値と実際の工程データを組み合わせることで、共晶点を材料選定や品質管理に生かしやすくなります。
