共晶反応とは？仕組みや特徴も解説！（液相：固相：冷却曲線：金属組織など）

共晶反応は、金属材料の凝固現象や合金の性質を理解するうえで欠かせない基礎知識です。

溶けた合金が冷却される途中で、ある組成と温度に達すると液相から複数の固相が同時に生まれ、独特の金属組織を形成します。

状態図の読み方、冷却曲線の停滞、鋳造品の強度や加工性とのつながりまで把握できれば、材料選定や不良対策にも役立つでしょう。

この記事では、共晶反応の意味から液相と固相の変化、代表例である鉄炭素系やアルミニウムシリコン系の特徴まで、順を追って解説します。

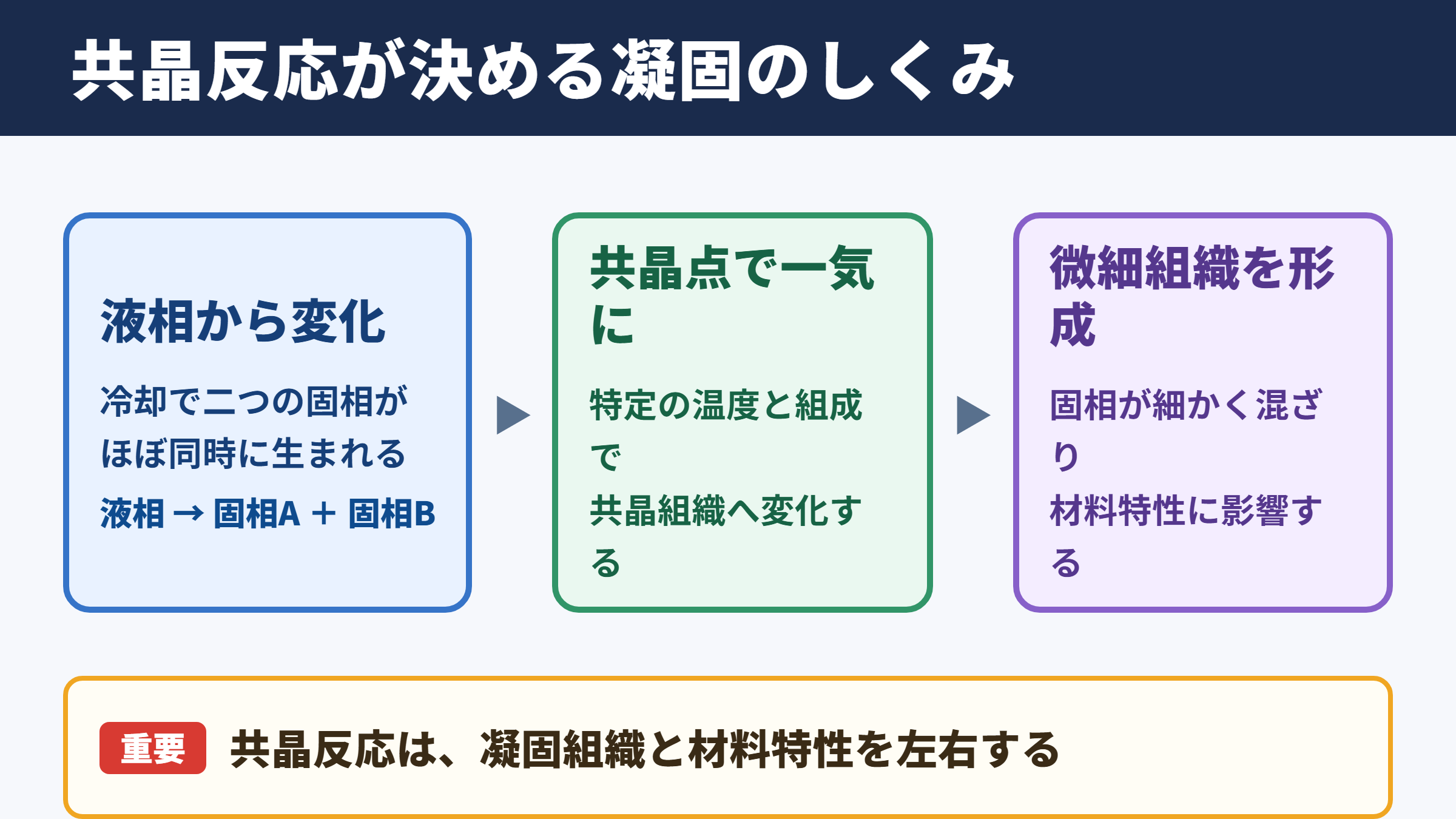

共晶反応の意味と凝固の結論

それではまず共晶反応の意味と、凝固時に何が起こるのかを解説していきます。

液相から二つの固相が生まれる反応

共晶反応とは、一つの液相が冷却によって二つ以上の固相へ同時に変化する反応を指します。

金属や合金が溶けている状態を液相と呼び、冷えて固まった状態を固相と呼びます。

一般的な純金属であれば、融点に達した時点で液体から一種類の固体へ変わります。

一方で複数の元素を含む合金では、成分比によって凝固の進み方が変わり、特定の温度と組成で共晶反応が発生します。

このとき、液相は途中で一種類の固相を経由するのではなく、二種類の固相をほぼ同時に作り出します。

その結果、微細で規則性のある組織が生まれ、材料の硬さ、強さ、耐摩耗性、鋳造性に大きな影響を与えます。

共晶点と共晶組成の位置

共晶反応が起こる温度と成分比の組み合わせを、共晶点と呼びます。

横軸に組成、縦軸に温度を取った合金状態図では、液相線が合流する低い位置に共晶点が示されることが一般的です。

共晶点に対応する成分比は共晶組成、反応が起こる温度は共晶温度です。

共晶組成の合金は、共晶温度まで液相として存在し、その温度で一気に共晶組織へ変化します。

この特徴により、共晶組成付近の合金は比較的狭い温度範囲で凝固し、流動性や鋳造性に優れやすい傾向があります。

ただし、実際の製造現場では冷却速度、溶湯の温度、成分の偏り、不純物の量も組織へ影響します。

共晶反応が材料特性を左右する理由

共晶組織は、異なる性質を持つ固相が細かく混ざった状態です。

硬い相と比較的軟らかい相が微細に分布すると、単一組織では得にくい特性のバランスを実現できる場合があります。

たとえば硬い相は耐摩耗性を高め、周囲の相は衝撃を受け止めたり、加工時の割れを抑えたりする役割を担います。

共晶組織の間隔が細かいほど、強度や硬さに良い影響が現れることもあります。

反対に、組織が粗大化すると、局所的な割れや脆さの原因になる可能性があります。

液相と固相の変化過程

続いては液相と固相がどのように入れ替わるのかを確認していきます。

冷却時に始まる核生成と成長

溶融状態の合金を冷却すると、温度低下に伴って原子の運動が弱まり、固体として規則正しく並ぶ準備が進みます。

最初に小さな結晶の芽が生じる現象を核生成と呼び、その後に結晶が広がる現象を成長と呼びます。

共晶反応では、共晶温度に到達した液相から複数の固相が協調して成長します。

片方の固相だけが先に大きく育つのではなく、近接した位置で互いに成長を支え合うことが重要な特徴です。

この協調成長によって、層状や棒状の細かな模様を持つ共晶組織が形成されます。

共晶組成より少ない側の凝固

共晶組成よりも片方の元素が少ない合金は、冷却途中でまず初晶と呼ばれる固相を析出させます。

初晶が生まれると残りの液相の成分比が変化し、徐々に共晶組成へ近づきます。

その後、共晶温度に達した残液が共晶反応を起こし、二つの固相へ変化します。

完成した組織は、初晶と共晶組織が共存する形になります。

初晶の種類は、合金が共晶組成のどちら側にあるかを判断する重要な手掛かりです。

共晶組成より多い側の凝固

共晶組成よりも片方の元素が多い側でも、基本的な考え方は同じです。

ただし最初に析出する固相の種類は反対側と異なり、残った液相が共晶組成へ近づく経路も変わります。

状態図を読む際は、冷却する組成の位置から下方向へたどり、どの境界線を横切るかを確認すると理解しやすくなります。

液相線を通過した時点で初晶の析出が始まり、共晶温度の水平線に達した時点で残液が共晶反応を起こします。

合金の組成位置	共晶温度より上	共晶温度に達するまで	最終的な組織
共晶組成	液相	液相のまま冷却	共晶組織
共晶組成より少ない側	液相	初晶と液相	初晶と共晶組織
共晶組成より多い側	液相	別の初晶と液相	別の初晶と共晶組織

状態図における共晶点

続いては状態図に示される共晶点と境界線の意味を確認していきます。

液相線と固相線の読み方

合金状態図は、温度と成分比によって、材料が液相なのか固相なのか、あるいは両者が混在するのかを示す図です。

液相線より高温側は、原則として合金全体が液体である領域です。

液相線を下回ると、最初の固相が生まれ始め、液相と固相が混在する二相領域へ入ります。

さらに温度が下がり、共晶温度へ達すると、残った液相が共晶反応によって固相へ変化します。

状態図は材料の最終組織だけでなく、凝固の順番を予測するための設計図として活用できます。

てこの法則による相の割合

二相領域にある合金では、液相と固相がどの程度の割合で存在するかを、てこの法則で概算できます。

てこの法則では、ある温度の水平線上で組成間の距離を比較し、各相の量比を求めます。

厳密な製造管理では成分偏析や冷却条件も考慮する必要がありますが、基礎計算では有効な考え方です。

温度と組成を同時に見る重要性

共晶反応を理解する際、温度だけを見ると誤解が生じやすくなります。

同じ共晶温度に達しても、合金の全体組成によって初晶の有無や共晶組織の量が異なるためです。

たとえば共晶組成そのものなら組織の大部分が共晶組織になります。

一方で共晶組成から離れるほど、初晶の占める割合が増え、共晶組織は組織の一部として残ります。

設計段階では、狙う硬さや靱性、鋳造性に応じて、共晶点からの距離を検討する必要があるでしょう。

冷却曲線と熱停滞

続いては冷却曲線に現れる共晶反応の特徴を確認していきます。

冷却曲線に現れる水平部

冷却曲線とは、時間の経過に対する材料温度の変化を記録したグラフです。

通常であれば冷却が続くにつれて温度は下がりますが、凝固が進む場面では温度低下が緩やかになったり、一時的に停滞したりします。

これは液相が固相へ変わる際に凝固潜熱が放出されるためです。

共晶組成の合金では、共晶温度付近で明瞭な水平部が現れることがあります。

冷却曲線の水平部は、共晶反応が進行している有力な証拠になります。

初晶析出と共晶反応の二段階

共晶組成から外れた合金では、冷却曲線に二段階の変化が見られる場合があります。

最初の変化は液相線を下回り、初晶の析出が始まるタイミングです。

次の大きな停滞や折れ曲がりは、残液が共晶温度へ達して共晶反応を起こすタイミングに対応します。

この二段階を読み取ることで、凝固開始温度と共晶温度を推定しやすくなります。

温度計測の位置や測定速度により曲線の形は変わるため、複数回の測定で傾向を確認することも大切です。

過冷却と実測値の注意点

実際の凝固では、平衡状態図どおりの温度で直ちに結晶が生まれない場合があります。

液体が本来の凝固開始温度より低い温度まで液体として残る現象を過冷却と呼びます。

過冷却後に核生成が始まると潜熱が放出され、温度がわずかに上がる復熱が観察されることもあります。

冷却曲線を評価する際は、理論上の共晶温度と実測上の停滞温度が完全に一致しない可能性を考慮しましょう。

冷却曲線の変化	主な現象	組織への関係
緩やかな温度低下	液相の冷却	まだ固相はほとんどない状態
最初の折れ曲がり	初晶の析出開始	初晶と液相が共存する状態
水平部または大きな停滞	共晶反応	残液から共晶組織が形成される状態
再び温度低下	固相の冷却	最終組織が安定化する段階

共晶組織の形態と特徴

続いては共晶組織の見た目と、材料特性へ及ぼす影響を確認していきます。

層状組織と棒状組織

共晶組織には、二つの相が交互に並ぶ層状組織や、一方の相が棒のように伸びる棒状組織があります。

どちらの形になるかは、各相の体積比、界面エネルギー、成長速度、温度勾配などの条件に左右されます。

層状組織では、二つの相が薄い板のように繰り返し並ぶため、顕微鏡で観察すると縞模様に見えることがあります。

棒状組織では、断面上で点状や細い線状に見え、三次元的には細長い相が分布している場合があります。

共晶組織の形は、固相どうしが近い距離で同時に成長した結果です。

組織間隔と冷却速度の関係

一般に冷却速度が高いほど、共晶組織の間隔は細かくなりやすい傾向があります。

急速に冷えると、固相が大きく成長する時間が短くなるためです。

微細な組織は強度や硬さを高める要因になることがありますが、過度な急冷は残留応力や割れのリスクも伴います。

そのため鋳造では、材料組成だけでなく、鋳型の材質、肉厚、冷却水路、注湯温度まで含めて条件を調整します。

硬さと脆さのバランス

共晶組織には硬い相が含まれることが多く、耐摩耗性の向上へ役立つ場合があります。

しかし硬い相が粗く連続して分布すると、衝撃に弱くなったり、加工時に欠けが起きやすくなったりする可能性があります。

重要なのは、硬い相を単純に増やすことではなく、その量、形状、分布を管理することです。

用途が摺動部品なのか、薄肉鋳物なのか、構造部材なのかによって、望ましい共晶組織は異なります。

代表的な合金と実用例

続いては共晶反応が利用される代表的な合金と、その実用上の意味を確認していきます。

鉄炭素系における共晶反応

鉄炭素系は、鋼や鋳鉄の組織を理解するうえで代表的な状態図です。

鋳鉄の領域では、液相からオーステナイトとセメンタイトの組み合わせが形成される共晶反応が知られています。

この共晶組織はレデブライトと呼ばれ、冷却後の変態を経て複雑な組織へ変化します。

白鋳鉄では硬い炭化物が多く、優れた耐摩耗性が得られる一方で、脆さが課題になることがあります。

鋳鉄の材質設計では、炭素やケイ素の量、冷却速度、黒鉛化の進み方が特性を左右します。

アルミニウムシリコン系の鋳造性

アルミニウムシリコン系合金は、軽量で鋳造性に優れることから、自動車部品や機械部品に広く使用されています。

シリコン量が共晶組成付近になると、融点範囲が比較的狭くなり、溶湯が金型の細部まで流れやすくなる利点があります。

共晶シリコンの形状は、材料の伸びや疲労特性に影響します。

粗大で針状のシリコンは応力集中を招きやすいため、改良処理や冷却条件の制御によって形状を整える工夫が行われます。

アルミニウムシリコン系では、共晶シリコンの微細化と丸みを帯びた形状への制御が品質向上の鍵です。

はんだ合金と低融点材料

共晶反応は、電子部品の接合に用いられるはんだ合金でも重要です。

共晶組成に近いはんだは、明確な融点で溶融と凝固が進みやすく、接合時の温度管理を行いやすい特徴があります。

凝固温度範囲が広い材料では、半固体状態の時間が長くなり、振動や部品の動きによる接合不良が起こることがあります。

そのため接合信頼性を重視する場面では、液相線と固相線の差、ぬれ性、強度、熱疲労特性を総合的に確認します。

合金系	共晶反応の主な意味	利用される分野
鉄炭素系	鋳鉄組織と耐摩耗性の調整	機械部品、耐摩耗部品
アルミニウムシリコン系	鋳造性と組織制御	自動車部品、筐体、機械部品
はんだ合金	溶融温度と接合安定性の管理	電子基板、電子部品
銅系合金	鋳造性と耐摩耗性の調整	配管部品、機械要素

共晶反応の理解に役立つ要点

共晶反応について最後に要点をまとめます。

共晶反応は、一つの液相から二つ以上の固相が同時に生まれる凝固反応です。

共晶組成の合金は共晶温度まで液相として存在し、その温度で共晶組織を形成します。

共晶組成から外れた合金では、初晶が先に析出し、残った液相が共晶反応を起こします。

状態図では組成と温度を同時に確認することが、共晶反応を正しく読む基本です。

冷却曲線の停滞や折れ曲がりは、初晶析出や共晶反応が進んでいる手掛かりになります。

また、共晶組織の層状、棒状、粒状といった形態は、硬さ、耐摩耗性、延性、加工性に影響します。

鋳鉄、アルミニウムシリコン系合金、はんだ合金などでは、共晶反応の理解が材料選定と製造条件の最適化につながるでしょう。

共晶点、液相線、固相線、初晶、冷却速度という関連語を結び付けて考えると、金属組織の変化をより立体的に把握できます。
