造粒とは？意味や仕組みも！（目的：メリット・デメリット：工程：粉体など）

造粒とは？意味や仕組みも！（目的：メリット・デメリット：工程：粉体など）

粉末状の原料を扱う製造現場では、飛散しやすい、流れにくい、成分が分かれやすいといった課題が起こります。

こうした粉体の扱いにくさを改善する技術が造粒です。

医薬品、食品、肥料、洗剤、セラミックス、電池材料など、造粒は多様な分野で活用されています。

ただし、粒を大きくすればよいわけではなく、原料の性質や最終製品に求める性能に合わせて、粒径、強度、水分量、形状を設計する必要があります。

この記事では、造粒の意味から目的、代表的な工程、メリットとデメリット、粉体を扱う際の注意点までをわかりやすく解説します。

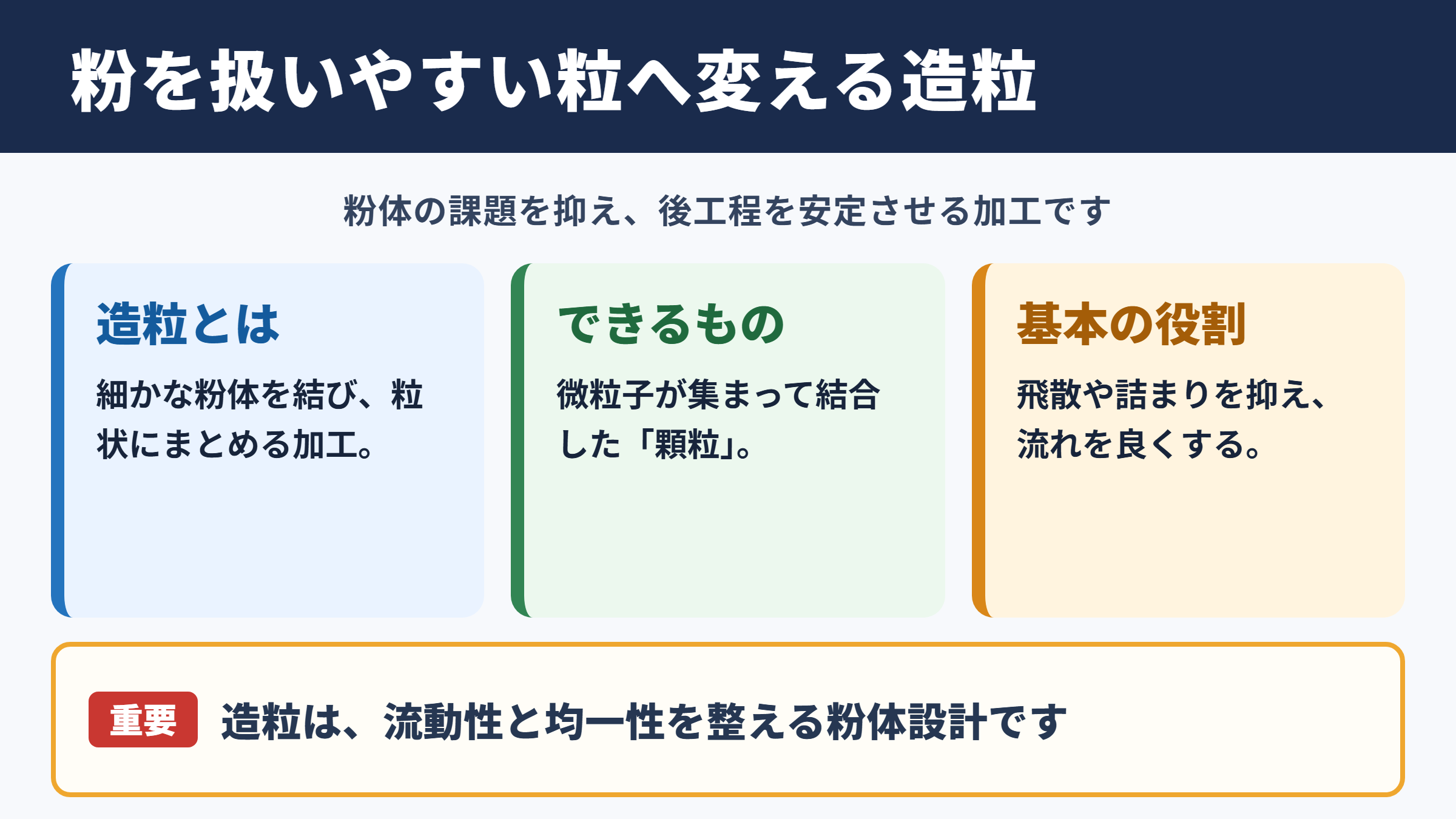

造粒の意味と基本的な役割

それではまず造粒の意味と基本的な役割について解説していきます。

粉体を粒状にまとめる加工

造粒とは、細かな粉体を結び付け、一定の大きさを持つ粒状の集合体に加工することです。

粉末をそのまま押し固める方法だけでなく、液体を加えて結合させる方法、熱で溶かして固める方法、圧力を利用する方法などがあります。

造粒によってできた粒は、一般に顆粒と呼ばれます。

顆粒は一粒の原料ではなく、複数の微粒子が集まり、結合してできた構造です。

粉体の性質を扱いやすい粒の性質へ変えることが、造粒の中心的な役割といえるでしょう。

たとえば、小麦粉のような細かな粉は舞い上がりやすい一方、適度に粒を持たせると容器への投入や搬送がしやすくなります。

この考え方は食品だけではありません。

医薬品の錠剤用原料、農業用の肥料、工業用洗剤、電子材料などでも、粉体を安定して扱うために造粒が採用されています。

造粒が必要になる粉体の課題

粉体は粒子が非常に小さいため、空気中に飛散しやすく、静電気の影響も受けやすい素材です。

また、粒子同士の摩擦や付着力によって、ホッパーや配管の中で詰まりが起こることもあります。

成分の粒径や比重が異なる混合粉体では、振動や移送の途中で重い成分が下へ集まり、軽い成分が上へ移る偏析も問題になります。

造粒はこうした現象を抑え、原料を均一に供給するための手段です。

粒をそろえることで流動性が高まり、計量、充填、打錠、包装といった後工程を安定させやすくなります。

粉じんの発生が減れば、作業環境の改善や原料ロスの削減にもつながります。

粒径と粒度分布の重要性

造粒で重要になる指標の一つが粒径です。

粒径とは一粒ごとの大きさを示す値であり、製品では粒の大きさがどの程度そろっているかも評価されます。

このばらつきを表す考え方が粒度分布です。

粒が大き過ぎると溶解しにくくなったり、後工程で割れたりする場合があります。

反対に小さ過ぎると、造粒前と同じように飛散や付着が起こりやすくなります。

そのため、用途に応じた適正な粒径範囲を決めることが大切です。

医薬品では錠剤にしたときの重量ばらつき、食品では口当たりや溶解性、肥料では散布性が粒径設計に関係します。

造粒を行う目的と製品への効果

続いては造粒を行う目的と製品への効果を確認していきます。

流動性と供給安定性の向上

造粒の代表的な目的は、粉体の流動性を改善することです。

流動性とは、粉体が重力や振動によってどれだけ滑らかに流れるかを表す性質です。

細かい粉は粒子同士が引き合いやすく、容器の中で固まりやすい傾向があります。

適度な粒にすることで接触面積の影響を抑え、ホッパーから排出しやすくなります。

安定した供給は、製造ライン全体の品質を支える要素です。

原料が一定量ずつ供給されれば、充填量のばらつきや錠剤重量の変動を抑えやすくなります。

自動化設備を用いる工場では、造粒による流動性の改善が生産性に直接影響する場面も少なくありません。

成分の偏析と粉じんの抑制

複数の粉体を混ぜた製品では、成分が均一に分布していることが重要です。

しかし、粒径や比重の違いが大きい粉末は、輸送中や振動中に分離しやすくなります。

これを偏析と呼びます。

造粒によって異なる原料を一つの顆粒に取り込めば、成分ごとの移動を抑えやすくなります。

栄養補助食品や医薬品のように、有効成分の含量管理が求められる製品では特に重要な考え方です。

さらに、粒状化は粉じん対策にも役立ちます。

微粉が空気中へ舞い上がる量を減らせれば、設備の汚れ、作業者への負担、異物混入のリスクを低減できます。

溶解性と成形性の調整

造粒は流れやすさだけでなく、水に溶ける速さや成形のしやすさにも影響します。

インスタント飲料や顆粒だしでは、水に入れた際に表面へ浮かび続けず、素早くぬれることが求められます。

粉体を適切な多孔質構造の粒にすると、水が内部へ入りやすくなり、分散性や溶解性の向上が期待できます。

一方で、圧縮して錠剤を作る場合には、粒が適度に壊れて結び付きやすい性質が必要です。

粒が硬過ぎると圧縮時にまとまりにくく、柔らか過ぎると搬送中に崩れることがあります。

用途に合わせて粒の空隙、硬さ、含水率を設計することが欠かせません。

造粒の目的	改善したい粉体の課題	期待される効果
流動性の向上	詰まり、付着、排出不良	定量供給と自動充填の安定
偏析の抑制	成分ごとの分離	含量の均一化
粉じんの低減	飛散、清掃負担、原料ロス	作業環境と歩留まりの改善
溶解性の調整	ぬれにくさ、だまの発生	分散性と使用感の向上
成形性の向上	圧縮不足、重量ばらつき	錠剤や成形品の品質安定

造粒方法の種類と仕組み

続いては造粒方法の種類と仕組みを確認していきます。

湿式造粒の特徴

湿式造粒は、粉体に結合液やバインダーを加え、粒子同士を結び付ける方法です。

水、エタノール、有機溶媒、糖液、樹脂液などが結合液として使われ、用途によって選ばれます。

粉体に液体を噴霧すると、粒子表面に液架橋ができます。

その状態で混合や撹拌を続けると、粒子が集まり、乾燥後には固体の結合部を持つ顆粒になります。

湿式造粒は粒の強度と均一性を調整しやすい方法として広く利用されています。

高速撹拌造粒機、流動層造粒機、押出造粒機など、目的に合わせて装置を選べる点も特徴です。

ただし、乾燥工程が必要なため、熱に弱い原料や水分の影響を受けやすい原料では慎重な検討が求められます。

乾式造粒の特徴

乾式造粒は、液体を加えずに圧力で粉体をまとめる方法です。

代表的な装置にはローラーコンパクターがあり、粉体を二本のロールの間で圧縮して板状にします。

その後、整粒機や粉砕機を通して、目的の粒径に整えます。

水分や熱を避けたい医薬品原料、吸湿性が高い素材、乾燥に時間をかけにくい原料に向いています。

工程を短縮しやすい一方で、圧縮のかけ方によって粒の密度が変わり、後工程での溶解性や圧縮性に差が出ることがあります。

ロール圧、供給量、ロール間隔、粉砕条件を細かく管理することが重要です。

流動層造粒と押出造粒の特徴

流動層造粒は、熱風で粉体を浮遊させながら結合液を噴霧し、造粒と乾燥を連続的に行う方法です。

粉体が装置内で流動するため、比較的均一な処理を進めやすく、乾燥時間の短縮にもつながります。

食品、医薬品、化学品などで利用され、コーティング工程と組み合わせることもあります。

押出造粒は、湿らせた練合物をスクリーンから押し出し、円柱状または粒状に成形する方法です。

さらに球形化装置を使えば、粒径のそろった丸い顆粒を作ることも可能です。

粒の形状を整えやすいため、医薬品の徐放性製剤や肥料、飼料などで用いられます。

造粒工程と品質管理のポイント

続いては造粒工程と品質管理のポイントを確認していきます。

原料準備と混合工程

造粒は、原料の受け入れと前処理から始まります。

原料の粒径、水分量、かさ密度、異物の有無が想定と違えば、後の工程が不安定になります。

必要に応じてふるい分けや粉砕を行い、原料状態を整えます。

次に、有効成分、賦形剤、結合剤、崩壊剤、着色料などを均一に混合します。

この段階で混合不足があると、造粒後に成分の偏りを修正することは簡単ではありません。

特に配合量が少ない成分は、段階的に混ぜる希釈混合などを活用し、均一性を確保します。

良い顆粒を作る前提は、均一な混合粉体を用意することです。

結合と乾燥の管理

湿式造粒では、結合液の量と加え方が品質を左右します。

液量が少な過ぎると粒子が十分に結び付かず、細かい粉が多く残ります。

液量が多過ぎると過度に大きな塊ができ、乾燥にも時間がかかります。

噴霧速度、撹拌速度、温度、風量、装置内の滞留時間を組み合わせて調整する必要があります。

乾燥後の水分量も重要です。

水分が多く残れば微生物や変質のリスクが高まり、少な過ぎれば粒がもろくなったり、静電気が強くなったりする場合があります。

最終製品に適した含水率の範囲を設定し、ロットごとに確認することが品質安定につながります。

整粒と最終検査

造粒後の粒には、細か過ぎる粒や大き過ぎる粒が含まれます。

整粒工程では、スクリーンやミルを用いて粒径をそろえ、規格外の粒を減らします。

その後、粒度分布、かさ密度、流動性、含水率、硬度、成分含量などを検査します。

製品によっては、溶出試験、溶解試験、圧縮試験、外観検査も必要です。

検査項目は用途によって異なりますが、数値だけでは判断しにくい点にも注意が必要です。

たとえば粒度が規格内でも、形状が不均一であれば充填性に影響することがあります。

工程データと完成品の品質を関連付け、異常の兆候を早めに見つける仕組みが求められます。

造粒のメリットとデメリット

続いては造粒のメリットとデメリットを確認していきます。

製造面で得られるメリット

造粒の大きなメリットは、粉体を安定して移送、計量、供給しやすくなることです。

粉じんが減ることで清掃の頻度や原料ロスを抑えやすく、作業環境の改善にもつながります。

成分の偏析を防ぎやすいため、製品ごとの品質ばらつきを抑える効果も期待できます。

顆粒の粒径を整えることで、包装機、充填機、打錠機などの設備が安定して稼働しやすくなります。

後工程のトラブルを減らせる点は、造粒の実務的な価値です。

また、顆粒化によって見た目や手触りを整えられることもあります。

食品や健康食品では、扱いやすさに加えて、消費者が感じる品質にも関わる部分です。

製品性能で得られるメリット

造粒は、成分を一粒の中に均一に保持しやすいため、使用時の品質を安定させる助けになります。

水に溶かす製品では、粒の内部構造を調整することで、ぬれやすさや分散性を改善できる場合があります。

香料、油脂、酸化しやすい成分などを顆粒内へ保持し、安定性を高める設計も可能です。

肥料では、散布しやすい粒径に整えることで、施肥作業の効率化が期待できます。

洗剤では、必要な成分を一粒へまとめ、投入時の粉じんや成分分離を抑える工夫が行われます。

用途ごとに求める性能が違うため、造粒は単なる前処理ではなく、製品機能を作り込む工程でもあります。

導入時に考えるデメリット

造粒には多くの利点がある一方、設備投資や運転管理が必要になります。

湿式造粒では結合液の準備、乾燥、洗浄、排気処理などの工程が増えることがあります。

熱や水分に弱い原料では、成分の変質や物性変化が起こらないか確認しなければなりません。

乾式造粒では、圧縮によって粒子が硬くなり、溶解性や成形性が変わる可能性があります。

また、原料の切り替え時には交差汚染を防ぐため、設備洗浄と清掃確認に時間がかかります。

造粒条件がわずかに変化するだけで粒度や密度が変わることもあるため、作業者の経験だけに頼らない管理体制が重要です。

粉体別に見る造粒条件の考え方

続いては粉体別に見る造粒条件の考え方を確認していきます。

吸湿性が高い粉体への対応

吸湿性が高い粉体は、空気中の水分を吸って固まりやすくなります。

砂糖、塩類、一部の医薬品原料、化学原料などでは、湿度管理が品質に大きく影響します。

湿式造粒を行う場合は、結合液の種類や量を慎重に検討する必要があります。

造粒後の乾燥が不十分であれば、保存中に粒同士が固着し、流動性が失われるおそれがあります。

乾燥空気の湿度、保管容器の密封性、包装材料の防湿性まで含めて設計することが重要です。

造粒時だけでなく、保管と包装まで含めて粉体の状態を守る視点が求められます。

熱に弱い原料への対応

香料、酵素、ビタミン、一部の有効成分などは、熱によって品質が変化しやすい場合があります。

高温乾燥を必要とする方法では、含量低下、香りの変化、活性の低下が起こる可能性があります。

このような原料では、低温で乾燥できる条件を検討したり、乾式造粒を選択したりする方法があります。

流動層造粒を用いる場合も、供給する空気の温度だけでなく、実際の品温を確認することが大切です。

熱の影響は原料単体では小さく見えても、処理時間が長くなると表れやすくなります。

試作段階で経時変化を確認し、必要に応じて保護剤やコーティングを組み合わせます。

微量成分を含む混合粉体への対応

配合量が少ない有効成分や着色料を含む製品では、均一性の管理が特に重要です。

微量成分を一度に大量の基材へ投入すると、局所的な濃度差が生じることがあります。

そのため、あらかじめ一部の基材と混ぜてから段階的に全体へ広げる方法が用いられます。

造粒により微量成分を顆粒内へ取り込めば、後工程での偏析を抑えやすくなります。

ただし、混合が不十分な状態で造粒すると、偏りをそのまま固定してしまいます。

原料の粒径差、比重差、静電気、混合順序を確認し、サンプリング試験で含量のばらつきを確かめることが必要です。

粉体の特性	起こりやすい問題	検討したい対策
吸湿性が高い	固結、流動性低下	低湿度管理、防湿包装、適切な乾燥
熱に弱い	成分劣化、香りの変化	低温乾燥、乾式造粒、品温管理
粒径差が大きい	偏析、含量ばらつき	前処理、段階混合、粒径調整
付着性が高い	装置への付着、収率低下	結合液量の見直し、装置条件の調整
壊れやすい	搬送中の粉化	粒強度の調整、輸送条件の見直し

造粒の要点まとめ

造粒とは、細かな粉体を扱いやすい粒状へまとめる技術です。

粉じん、付着、詰まり、偏析といった粉体特有の課題を抑え、流動性や成分均一性を高める目的で行われます。

湿式造粒は結合液を利用して粒を作る方法であり、粒の強度や均一性を調整しやすい点が特徴です。

乾式造粒は水分や熱を避けやすく、圧力によって粉体をまとめます。

流動層造粒や押出造粒などもあり、製品に求める粒径、形状、溶解性、強度に応じて選定されます。

重要なのは、造粒方法だけでなく、原料の特性と後工程を含めて考えることです。

混合、結合、乾燥、整粒、検査の各工程を安定させることで、顆粒の品質は大きく向上します。

メリットとデメリットを把握したうえで、粉体に合った条件を設定すれば、製造効率と製品品質の両方を改善しやすくなるでしょう。
