造粒の種類や方法は？特徴も解説！（乾式造粒・湿式造粒・転動造粒・圧縮造粒・押出造粒など）

造粒の種類や方法は？特徴も解説！乾式造粒・湿式造粒・転動造粒・圧縮造粒・押出造粒など

粉末状の原料を扱う現場では、流れにくさ、飛散、分離、投入量のばらつきなどが課題になりやすいものです。

こうした課題を解決するために活用される技術が造粒です。

医薬品、食品、化学品、肥料、飼料、セラミックスなど、幅広い分野で使われており、製品の品質と生産効率を左右します。

ただし、造粒には乾式造粒や湿式造粒をはじめ、転動造粒、圧縮造粒、押出造粒など複数の方法があります。

原料の性質や求める粒径、設備条件に合わない方法を選ぶと、強度不足や溶解性の低下につながることもあるでしょう。

この記事では、造粒の基本的な意味から各方式の特徴、選定時の注意点までをわかりやすく紹介します。

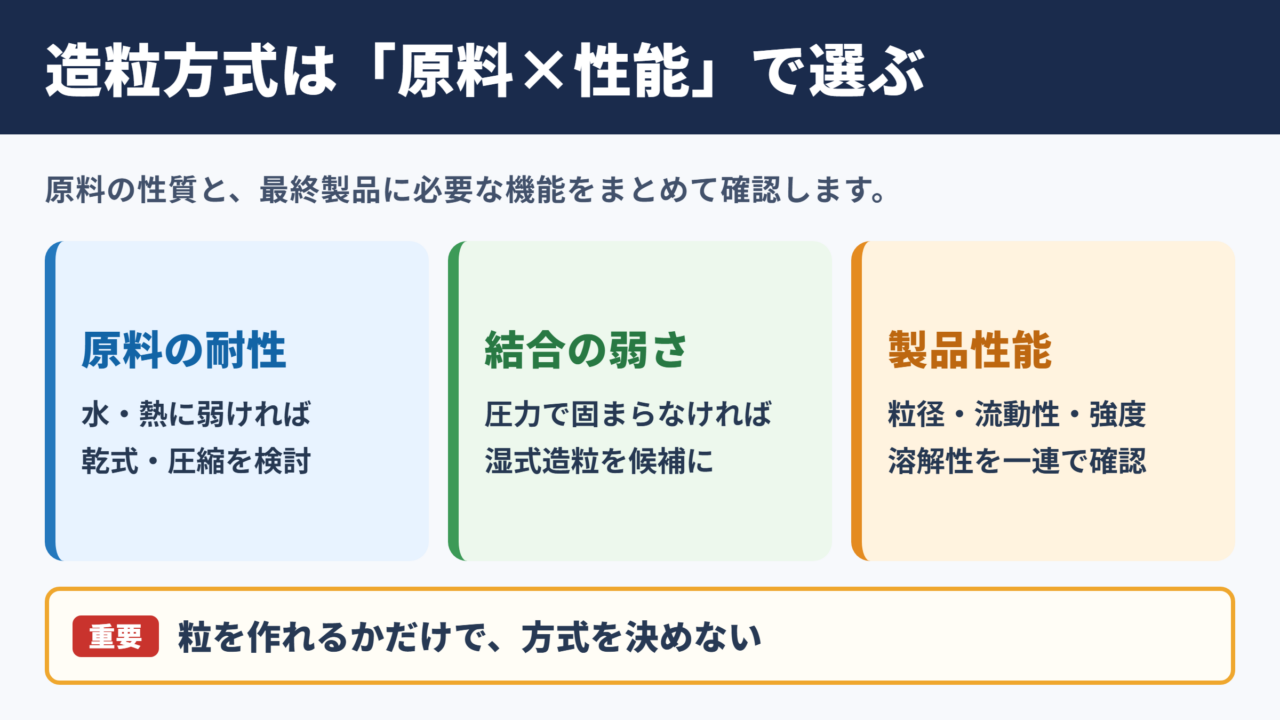

造粒方式の選び方と基本的な結論

それではまず、造粒方式を選ぶ際に押さえたい結論から解説していきます。

原料特性に合わせる考え方

造粒方法は、原料が水分や熱に耐えられるかどうかで大きく絞り込めます。

水に溶けやすい原料、加水すると変質する原料、乾燥工程で品質が落ちる原料には、乾式造粒や圧縮造粒が向きやすいでしょう。

一方で、粉末同士の結び付きが弱く、圧力だけでは十分な粒子強度が得られない場合には、結合液を使う湿式造粒が候補になります。

熱に弱い成分を含む場合は、乾燥温度や乾燥時間まで含めて検討する必要があります。

香料、酵素、生菌、医薬品有効成分のように、微妙な条件変化で性能が変わる素材では特に慎重な設計が欠かせません。

求める製品性能との関係

同じ原料でも、最終製品に求める性能によって適した方法は変わります。

例えば、計量しやすい粒状品を作りたい場合には粒径のそろいやすさが重要です。

錠剤の原料として使う場合には、金型へ均一に充填できる流動性と、圧縮時の成形性が求められます。

水に溶かして使う製品では、粒が硬すぎると溶解や分散に時間がかかることがあります。

反対に、輸送や袋詰めで崩れては困る製品では、粒子強度を優先した設計が必要です。

造粒は単なる粉末の固形化ではなく、扱いやすさと使用時の機能を整える工程と考えるとよいでしょう。

代表方式の比較表

主な造粒方式には、それぞれ得意な原料と仕上がりがあります。

まずは全体像を比較しておくと、検討の方向性をつかみやすくなります。

造粒方式	主な仕組み	得意な特徴	注意したい点
乾式造粒	粉末を圧縮して破砕し、粒に整える方法	水や熱を避けやすい	微粉の発生と粒径分布の管理
湿式造粒	結合液を加え、混練と乾燥で粒を作る方法	強度を出しやすい	乾燥条件と水分管理
転動造粒	回転運動で粉末を転がしながら成長させる方法	球状に近い粒を作りやすい	水分量による粒径変動
圧縮造粒	ロールや打錠機で強い圧力を加える方法	高密度な粒を得やすい	過度な圧縮による溶解性低下
押出造粒	混練物をスクリーンから押し出す方法	粒径をそろえやすい	原料の練り状態に左右される

どの方式にも利点がありますが、万能な方法はありません。

原料と用途の組み合わせから逆算することが、安定した造粒条件への近道です。

造粒の意味と粉末処理における役割

続いては、造粒そのものの意味と必要性を確認していきます。

粉末を粒状にする工程

造粒とは、細かな粉末を集めて、一定の大きさを持つ粒状に加工する技術です。

粉末の表面に液体を付着させたり、圧力を加えたりして、粒子同士を結び付けます。

できあがった粒は顆粒とも呼ばれ、粉末よりも取り扱いやすい形状になります。

造粒後には、ふるい分け、乾燥、整粒、冷却などの工程を組み合わせることもあります。

目的に応じて粒径を調整し、均一な製品へ仕上げる流れです。

流動性と計量性の改善

微粉末は粒子間の摩擦や静電気の影響を受けやすく、ホッパー内で詰まることがあります。

また、空気を含みやすいため、見かけ密度が安定しにくい点も課題です。

造粒によって粒子を適度に大きくすると、粉末が流れやすくなり、供給装置や充填機での扱いが改善されます。

特に自動包装や連続生産では、流動性の安定が生産性と歩留まりに直結します。

一定量を繰り返し供給しやすくなるため、計量誤差の低減にも役立つでしょう。

分離と飛散を抑える効果

粒径や比重が異なる粉末を混合すると、振動や搬送中に成分が分離することがあります。

これを偏析と呼び、製品ごとの成分量にばらつきが出る原因になります。

造粒により複数の粉末を一つの粒としてまとめると、成分の移動が抑えられ、均一性を保ちやすくなります。

さらに、粉末の飛散を抑えられるため、作業環境の改善や原料ロスの削減にもつながります。

吸入リスクがある原料や、周囲を汚しやすい着色粉末を扱う場合にも、有効な対策となります。

乾式造粒と圧縮造粒の特徴

続いては、水分を使わずに粒を作る乾式造粒と圧縮造粒を確認していきます。

乾式造粒の仕組み

乾式造粒は、粉末へ圧力を加えて板状または塊状に固め、その後に破砕や整粒を行う方法です。

代表的な設備として、ロールコンパクターやスラグ式の造粒機があります。

ロールコンパクターでは、二本のロールの間に粉末を送り込み、帯状の圧縮物を作ります。

その圧縮物を砕いてふるいにかけることで、目的の粒度へ整えます。

加水と乾燥を省けるため、工程を比較的短くできる点が魅力です。

圧縮条件と粒子強度

圧縮造粒では、ロール圧、供給量、ロール回転数、原料の水分、粒度分布などが品質に影響します。

圧力が不足すると粒が崩れやすくなり、輸送中に微粉が増えるおそれがあります。

一方で圧力を高くしすぎると、粒が過度に緻密になり、後工程で崩れにくくなる場合があります。

例えば、水へ溶かす顆粒製品では、硬さだけでなく崩壊性も確認する必要があります。

強い粒ほど良いとは限らない点が、圧縮造粒の重要なポイントです。

乾式造粒が向く原料と注意点

乾式造粒は、水分を加えられない原料や、加熱乾燥による品質低下を避けたい原料に適しています。

湿気によって分解しやすい成分、加水で粘着性が高まりすぎる粉末、乾燥に時間がかかる素材などで検討されます。

ただし、粉末自体に圧縮成形性がなければ、十分な粒子強度は得にくいでしょう。

必要に応じて、結合性を補う添加剤や粒度調整を行うことがあります。

また、圧縮後の破砕工程で微粉が発生しやすいため、収率と粉塵対策も設計に含めることが大切です。

湿式造粒と結合液の管理

続いては、幅広い製品に採用される湿式造粒の特徴を確認していきます。

湿式造粒の基本工程

湿式造粒は、粉末へ水や溶媒、結合剤溶液などを加え、粒子同士を結び付ける方法です。

混合、結合液の添加、練り込み、造粒、乾燥、整粒という流れで進めることが一般的です。

高速撹拌造粒機、流動層造粒機、転動造粒機など、目的に応じてさまざまな設備が使われます。

結合液によって粉末の表面に液架橋が生まれ、乾燥後には固体架橋として粒子が結び付きます。

この仕組みにより、圧縮だけではまとまりにくい粉末でも、比較的しっかりした顆粒を作りやすくなります。

結合剤と液量の影響

湿式造粒では、結合剤の種類と添加量が品質を大きく左右します。

結合剤が少なすぎると粒が成長しにくく、乾燥後に崩れやすくなります。

反対に多すぎると、過大な粒や団子状の塊が発生し、粒度分布が広がることがあります。

液量が増えるほど必ず大きな粒になるわけではなく、原料の吸水性、混合速度、添加位置なども関係します。

結合液は均一に、適切な速度で添加することが、再現性を高める要点です。

管理項目	不足した場合	過剰な場合	確認方法
結合液量	粒ができにくい	過大粒や付着が増える	粒度分布と外観
混練時間	結合が不均一になる	過練りで密な粒になりやすい	トルクや粒子強度
乾燥温度	水分が残る	熱劣化の可能性	含水率と成分安定性
乾燥終点	固結や変質の原因	過乾燥で崩れやすくなる	水分値と流動性

乾燥工程と品質の安定化

湿式造粒では、乾燥工程が最終品質を決める大切な段階です。

水分が残りすぎると、保管中に粒が固まったり、微生物管理が難しくなったりすることがあります。

過乾燥になると粒子がもろくなり、後工程で摩耗して微粉が増える場合もあります。

原料によっては、乾燥時の熱で香気や有効成分が失われることも考えられます。

そのため、乾燥温度、送風量、排気温度、乾燥時間だけでなく、最終的な含水率を管理することが重要です。

製品ごとに適正な乾燥終点を設定し、ロット間のばらつきを抑えます。

転動造粒と押出造粒の活用

続いては、粒の形状や粒径のそろいやすさに特徴がある転動造粒と押出造粒を確認していきます。

転動造粒の原理

転動造粒は、回転パン、ドラム、転動流動層などの中で粉末を転がし、結合液を加えながら粒を成長させる方法です。

小さな核となる粒に粉末が付着し、転がる過程で層のように積み重なっていきます。

条件が整うと、比較的丸みのある粒を作りやすい点が特徴です。

肥料、農薬、洗剤、食品顆粒、医薬品のコーティング前粒子などで活用されています。

粒子が球状に近づくと流動性が改善されやすく、包装時の粉立ち抑制にも役立つでしょう。

粒径を左右する運転条件

転動造粒では、装置の回転数、傾斜角度、原料の供給速度、噴霧量、噴霧粒径が粒の成長に影響します。

液体の供給が少ないと粉末が核へ付着しにくく、微粉が多く残ります。

供給量が多すぎると粒同士が急激に合体し、規格外の大粒が増える可能性があります。

粒を均一に成長させるには、核の数と粉末供給のバランスも重要です。

造粒中の粒径分布を継続的に観察することで、条件のずれを早めに見つけやすくなります。

押出造粒の特徴と用途

押出造粒は、適度な水分を持たせた混練物をスクリーンやダイスの穴から押し出し、粒状に加工する方法です。

押し出された紐状の材料を切断したり、転動装置で丸めたりして、目的の形に整えます。

スクリーンの穴径を変えることで、粒径を比較的管理しやすい点が利点です。

飼料、肥料、食品、医薬品、触媒、セラミックスなど、形状の再現性が求められる製品で使われます。

ただし、原料の水分が少ないと押出抵抗が高くなり、多すぎると形が崩れやすくなります。

混練の均一性が不足すると、押出量の変動やスクリーン詰まりにつながるため注意が必要です。

造粒条件の設計と品質評価

続いては、安定生産につなげるための造粒条件と品質評価を確認していきます。

原料の前処理と混合均一性

良好な造粒は、造粒機に原料を投入する前から始まっています。

原料の粒度が大きく異なる場合や、凝集した粉末が含まれる場合には、ふるい分けや解砕が必要になることがあります。

水分値がロットごとに変動すると、同じ条件でも粒の成長が変わりやすくなります。

配合原料が複数ある場合には、混合ムラを抑えることも重要です。

特に微量成分を含む製品では、造粒後の一粒ごとに成分が均一に含まれるよう、混合順序や投入量を工夫します。

粒度分布と見かけ密度

造粒品の品質評価では、平均粒径だけでなく粒度分布を見る必要があります。

粒径がそろっていれば、流動性や充填性が安定しやすくなります。

一方で、微粉と粗大粒が混在すると、輸送中の分離や充填量のばらつきが起こりやすくなります。

見かけ密度も重要な管理項目です。

見かけ密度が変わると、容器へ一定体積で充填した際の重量が変動します。

粒度分布と見かけ密度は、包装品質や計量精度に関わる基本指標として扱われます。

評価項目	確認する内容	品質への影響
粒度分布	微粉と粗大粒の割合	流動性、偏析、充填性
粒子強度	輸送時に崩れにくいか	粉化、外観、収率
含水率	乾燥の仕上がり	保存性、固結、安定性
見かけ密度	単位体積あたりの重量	計量、包装、輸送効率
溶解性	水などに溶ける速さ	使用感、機能発現

スケールアップ時の注意点

試験機では良好な結果が出ても、生産設備へ移すと粒度や強度が変化することがあります。

設備が大きくなると、混合にかかる時間、せん断力、熱の伝わり方、乾燥効率などが変わるためです。

単純に運転時間や液量を比例させるだけでは、同じ品質にならない場合があります。

スケールアップでは、原料の投入量、充填率、攪拌羽根の周速、噴霧条件、排気条件などを段階的に確認します。

小規模試験と実生産の差を前提にした検証計画を立てることで、立ち上げ時のロスを減らせるでしょう。

造粒の種類と方法のまとめ

造粒は、粉末を扱いやすい粒状へ変え、流動性、計量性、成分均一性、保存性を改善するための重要な技術です。

水分や熱を避けたい場合には乾式造粒や圧縮造粒が有力であり、粒子強度を確保したい場合には湿式造粒が選ばれやすいでしょう。

丸みのある粒や表面状態を重視する場合には転動造粒、粒径や形状の管理を重視する場合には押出造粒が役立ちます。

どの方法を選ぶ場合でも、原料の性質、目標粒径、粒子強度、含水率、流動性、溶解性まで総合的に確認することが欠かせません。

造粒の目的を明確にしてから方式を選定することで、品質と生産性の両方を高めやすくなります。

実際の検討では、小規模な試験で条件を比較し、評価結果をもとに段階的に生産条件へ展開すると安心です。
