成分分析表とは？見方や活用方法も解説！（材料証明書：ミルシート：規格値：合金成分など）

成分分析表は、金属材料や樹脂材料などにどのような元素や成分が、どの程度含まれているかを確認するための重要な資料です。

製造業の現場では、材料証明書やミルシートに記載された数値を見ながら、発注した材料が図面や規格の要求を満たしているかを判断します。

しかし、化学記号や規格名、成分値の範囲が並んでいるため、初めて読む方には難しく感じられることもあるでしょう。

この記事では、成分分析表の基本的な見方から、ミルシートとの関係、規格値の確認方法、品質管理や不具合対策への活用方法までを分かりやすく解説します。

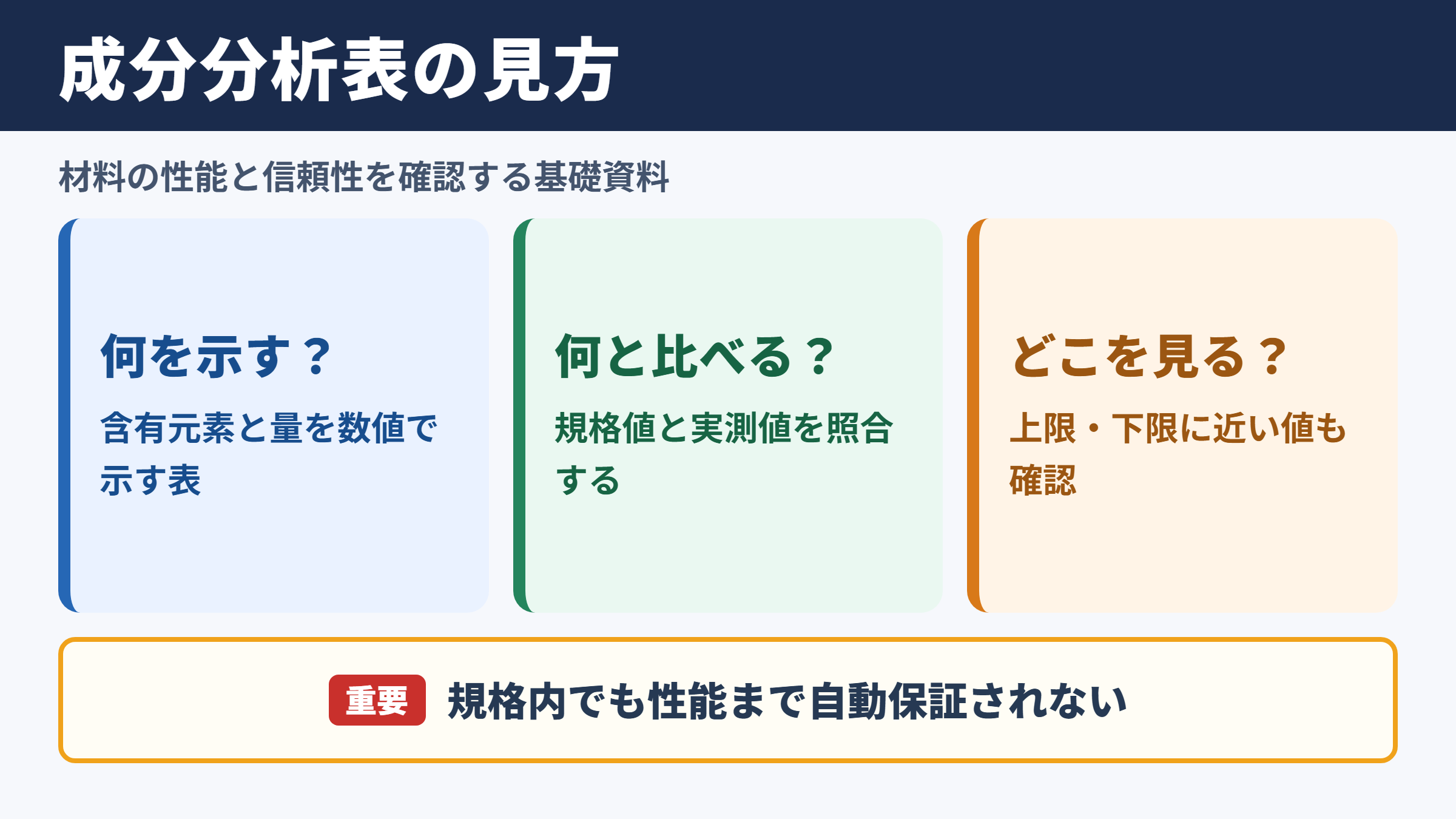

成分分析表の意味と確認ポイント

それではまず、成分分析表の意味と確認ポイントについて解説していきます。

材料に含まれる元素を示す品質資料

成分分析表とは、材料に含有される化学元素と、その含有量を数値で示した表です。

鉄鋼材料であれば炭素、ケイ素、マンガン、リン、硫黄、クロム、ニッケル、モリブデンなどが代表的な確認項目になります。

アルミニウム合金では、マグネシウム、シリコン、銅、亜鉛、鉄、マンガンなどの比率が、材料の性質に大きく関わります。

同じように見える金属でも、含まれる元素の種類や割合が異なれば、硬さ、強度、耐食性、溶接性、熱処理性は変化します。

そのため、成分分析表は単なる数値の一覧ではなく、材料の性能や信頼性を裏付ける基礎資料として扱われます。

材料の受入検査では、納入品の外観や寸法だけでなく、成分分析表の内容も確認することが重要です。

規格値と実測値を比較する役割

成分分析表には、規格で定められた成分範囲と、実際に分析した実測値が並んで記載されることがあります。

規格値は、その材料として認められるために満たすべき基準です。

一方の実測値は、製造された材料を実際に分析した結果となります。

たとえば炭素量が一定の範囲に収まっていれば、その材料は求められる強度や熱処理特性を得やすくなります。

反対に、リンや硫黄などが過剰に含まれると、加工割れや靭性低下につながる可能性があります。

数値を確認する際は、単に合格か不合格かを見るのではなく、規格範囲の上限や下限に近い元素がないかも確認すると安心です。

材料証明書やミルシートとの関係

成分分析表は、材料証明書の一部として提出されることが多くあります。

鉄鋼材料の取引では、材料証明書をミルシートと呼ぶケースも一般的です。

ミルシートには、化学成分のほか、引張強さ、降伏点、伸び、硬さ、熱処理条件、製造番号、ロット番号などが記載されます。

つまり、成分分析表はミルシートの中でも、材料の化学組成に焦点を当てた情報と考えると分かりやすいでしょう。

図面で材質が指定されている製品では、材料証明書と成分分析表の確認がトレーサビリティの出発点になります。

成分分析表に記載される主な項目

続いては、成分分析表に記載される主な項目を確認していきます。

材料規格と材質記号

まず確認したいのが、材質記号と適用規格です。

材質記号には、SS材、S45C、SCM材、SUS材、SK材、A5052、A6061など、材料の種類を示す名称が記載されます。

ただし、材質記号だけで材料の詳細を判断するのは十分ではありません。

同じ記号でも、適用されるJIS規格、海外規格、製造条件によって、成分範囲や要求性能が異なる場合があります。

注文書、図面、購買仕様書、ミルシートの規格表記が一致しているかを確認することが基本です。

海外材を使用する場合には、JISだけでなく、ASTM、EN、ISO、DINなどの規格名も見落とさないようにしましょう。

化学成分の元素記号と含有量

化学成分欄では、元素記号と含有量がパーセントで記載されます。

鉄鋼材料でよく見かける元素と、一般的な役割を整理すると次のようになります。

元素	記号	主な役割	確認時の着眼点
炭素	C	硬さや強度に影響	多すぎると加工性や溶接性に影響
ケイ素	Si	脱酸や強度向上に関与	材料種ごとの許容範囲を確認
マンガン	Mn	強度や靭性の調整	硫黄との関係も確認
リン	P	強度に影響する場合あり	過剰では靭性低下の要因
硫黄	S	被削性に関係	材料によっては低減が必要
クロム	Cr	耐摩耗性や耐食性に寄与	合金鋼やステンレスで重要
ニッケル	Ni	靭性や耐食性に寄与	ステンレス種の判定にも関係
モリブデン	Mo	高温強度や耐食性を補助	耐孔食性が必要な用途で重要

元素ごとの数値を見るときは、単独の数値だけでなく、複数元素の組み合わせとして考えることが大切です。

たとえばクロムとニッケルの含有量は、ステンレス鋼の耐食性や組織に影響します。

合金成分は一つの元素だけで性能が決まるものではないため、規格表と照らし合わせながら全体を確認しましょう。

チャージ番号とロット番号

成分分析表には、チャージ番号、ヒート番号、ロット番号、製造番号などが記載されることがあります。

これらは、どの溶解単位や製造ロットで作られた材料かを追跡するための番号です。

不具合が発生したとき、対象製品に使用した材料まで遡れるかどうかは、品質保証において非常に重要です。

受入時にミルシートを保管していても、現物の材料表示や社内の受入記録と番号が結び付いていなければ、十分な追跡はできません。

材料の切断後や小分け後にも、識別番号を引き継ぐ運用が求められます。

材料証明書とミルシートの見方

続いては、材料証明書とミルシートの見方について確認していきます。

注文仕様と材料証明書の照合

ミルシートを確認する際は、最初に注文仕様との一致を確認します。

材質名、規格番号、寸法、形状、数量、製造ロットなどを順番に照合すると、確認漏れを減らせます。

たとえば図面にSUS304と記載されている場合、単にステンレス材であることではなく、SUS304として求められる成分範囲や規格条件を満たしているかが重要です。

板材、丸棒、パイプ、線材などでは、同じ材質名でも適用規格が異なることがあります。

購買担当者、品質保証担当者、製造担当者で確認する項目を共有しておくと、現場での判断が安定します。

規格値と分析値の比較方法

規格値と分析値を比較する際は、各元素の上限値と下限値を確認します。

規格によっては、最大値のみが定められている元素もあります。

その場合は、分析値が上限を超えていないかを確認する流れになります。

確認項目	規格の記載例	分析値の例	判定の考え方
炭素	〇・一五から〇・二〇	〇・一八	範囲内であれば適合
リン	〇・〇三五以下	〇・〇二二	上限以下であれば適合
硫黄	〇・〇三五以下	〇・〇四〇	上限超過のため要確認
クロム	一七・五から一九・五	一八・一	範囲内であれば適合

規格値の単位がパーセントなのか、ppmなのか、質量分率なのかも確認が必要です。

表記の違いを見落とすと、数値が大きく異なるように見えても、単位換算の問題だったというケースがあります。

検査成績書の発行者と信頼性

材料証明書を見る際は、誰が発行した資料なのかも確認しましょう。

製鋼メーカーが発行した原本なのか、流通業者が転記した資料なのか、加工業者が提出した試験成績書なのかによって、情報の位置付けが異なります。

特に重要保安部品、医療機器、食品設備、化学プラント向け部品などでは、証明書の発行元と検査方法の確認が求められる場面があります。

第三者試験機関による分析結果が必要になることもあるでしょう。

提出された書類が対象ロットの材料を証明しているかを確認し、必要に応じて原本や電子署名の有無も確認します。

規格値と合金成分の基礎知識

続いては、規格値と合金成分の基礎知識を確認していきます。

炭素鋼における炭素量の意味

炭素鋼では、炭素量が材料特性を左右する代表的な要素です。

一般的に炭素量が増えると硬さや強度は高まりやすくなりますが、延性や溶接性は低下しやすくなります。

機械加工のしやすさ、曲げ加工の可否、焼入れによる硬化の程度も、炭素量と深く関係します。

たとえば比較的低炭素の材料は成形や溶接に使われやすく、中炭素鋼は機械部品や軸類で利用されることがあります。

用途に対して必要な強度だけを見るのではなく、製造工程との相性まで考えることが重要です。

成分分析表は完成品の性能だけでなく、加工中の扱いやすさを予測する資料にもなります。

ステンレス鋼におけるクロムとニッケル

ステンレス鋼の耐食性には、クロムの存在が大きく関わります。

クロムは表面に保護性のある不動態皮膜を形成し、腐食しにくい状態を保つ働きをします。

ニッケルは、組織の安定化、靭性、耐食性の向上に関係する元素です。

SUS304やSUS316などのオーステナイト系ステンレスでは、クロムとニッケルの含有量が材質判定の重要な要素になります。

海水や塩化物を含む環境では、モリブデンの有無も重要です。

見た目がステンレスらしい材料でも、実際の成分が要求材質と異なれば、腐食トラブルにつながるおそれがあります。

微量元素と不純物の考え方

成分分析表には、主成分以外に微量元素や不純物が記載されることがあります。

リン、硫黄、銅、窒素、酸素、アルミニウム、チタン、バナジウム、ホウ素などは、材料ごとに重要度が変わります。

微量であっても、熱処理性、粒界腐食、被削性、溶接割れ、靭性などへ影響する場合があります。

ただし、微量元素が含まれているからといって、直ちに不良と判断するわけではありません。

規格の許容範囲、材料の用途、後工程の条件を踏まえて評価する必要があります。

特殊な熱処理材や高強度材では、通常材よりも細かな成分管理が行われることがあります。

成分分析表を活用する品質管理

続いては、成分分析表を活用する品質管理について確認していきます。

受入検査での確認手順

受入検査では、材料の現物確認と成分分析表の確認をセットで実施することが基本です。

材質表示、寸法、数量、外観、ロット番号、証明書番号を照合したうえで、化学成分と規格値を確認します。

検査担当者の経験だけに依存せず、確認項目をチェックシート化すると安定した運用につながります。

特に複数の材質を扱う工場では、外観が似た材料の取り違え防止が欠かせません。

材料の取り違えは、加工後や出荷後に発覚すると大きな損失につながるため、入荷時点での確認が重要です。

不具合発生時の原因調査

加工割れ、溶接不良、腐食、硬さ不足、変形などの不具合が発生したとき、成分分析表は原因調査の手掛かりになります。

たとえば想定より硬くて加工しにくい場合、炭素量や合金元素の影響が疑われることがあります。

溶接部に割れが生じた場合には、炭素当量や硫黄、リンなどの成分を確認することがあります。

ただし、成分だけで原因を断定するのは避けるべきです。

熱処理、組織、加工条件、溶接条件、保管環境、設計形状など、複数の要因を総合的に確認します。

成分分析表は、調査の入口として使うと効果的でしょう。

社内保存とトレーサビリティ

ミルシートや成分分析表は、納品時に確認して終わりではありません。

製品の保証期間、契約条件、業界の要求に応じて、適切に保管する必要があります。

紙のまま保管する方法に加え、PDF化して受入日、仕入先、材質、ロット番号、案件番号などで検索できるようにすると便利です。

製造記録と紐付けておけば、数年後に問い合わせが発生した場合でも、使用材料を追跡しやすくなります。

成分分析表の保管は、品質記録の保存であると同時に、顧客への説明責任を支える仕組みです。

成分分析表を確認するときの注意点

続いては、成分分析表を確認するときの注意点を確認していきます。

表記の違いによる読み違い

成分分析表では、規格、元素記号、単位、測定桁数の違いによって読み違いが起こることがあります。

たとえばゼロ・〇三と〇・三では、含有量が大きく異なります。

小数点の位置、単位、上限値、下限値、未満記号などは慎重に確認しましょう。

海外メーカーの資料では、小数点記号や桁区切りの表現が国内資料と異なる場合もあります。

また、記載がない元素について、含有していないと判断できるとは限りません。

検出限界以下なのか、分析対象外なのか、規格上の記載省略なのかを確認する必要があります。

成分適合と性能保証の違い

成分が規格内であっても、すべての性能が保証されるわけではありません。

材料の性能は、化学成分だけでなく、圧延、鍛造、熱処理、冷間加工、結晶粒度、表面状態などの影響を受けます。

そのため、引張強さや硬さ、衝撃値、耐圧性能などが要求される場合は、機械試験成績や追加検査の確認も必要です。

成分分析表は材料保証の重要な一部ですが、万能な保証書ではありません。

図面や仕様書で求められる品質特性を整理し、必要な試験成績書をそろえることが大切です。

再分析が必要になるケース

成分分析表に疑問がある場合や、材料の取り違えが疑われる場合には、再分析を検討します。

代表的な手法としては、蛍光X線分析、発光分光分析、ICP分析、炭素硫黄分析などがあります。

現場での簡易判定にはハンディタイプの分析装置が役立つこともありますが、測定できる元素や精度には限界があります。

炭素や硫黄などは、測定方法によって正確な評価が難しいケースもあります。

重要な判定では、試験機関や材料メーカーに相談し、対象材料と必要精度に合った分析方法を選びましょう。

分析する箇所の表面にめっき、塗装、酸化皮膜、油分が残っていると、正しい結果が得られない場合もあります。

成分分析表の活用方法まとめ

最後に、成分分析表の活用方法をまとめます。

成分分析表は、材料に含まれる元素の種類と含有量を確認し、規格に適合しているかを判断するための重要な資料です。

材料証明書やミルシートの中では、化学成分に関する裏付けとなる情報として位置付けられます。

確認時には、材質記号、適用規格、規格値、実測値、ロット番号、発行者を順番に照合することが基本です。

炭素、クロム、ニッケル、モリブデンなどの合金成分は、強度、硬さ、耐食性、加工性、溶接性に影響します。

そのため、材料名だけで判断せず、成分分析表の数値まで確認する習慣が品質管理に役立ちます。

また、成分が規格内であることと、完成品のすべての性能が保証されることは別の話です。

機械的性質、熱処理、製造履歴、使用環境も含めて確認することで、より確実な材料管理につながります。

受入検査、証明書の保存、ロット管理、不具合調査に成分分析表を活用し、安定したものづくりとトレーサビリティの向上を目指しましょう。
