s45cの許容応力は？せん断応力の値も！（s45c 許容応力 せん断：許容応力 s45c：規格値など）

S45Cは、機械部品や治具、シャフト、ボルト類などに広く使われる代表的な機械構造用炭素鋼です。

設計時には引張強さだけでなく、許容応力、降伏点、せん断応力、熱処理状態、部材の形状などを総合して確認する必要があります。

特にS45Cの許容応力は規格表に一律で決まった単独の数値があるわけではありません。

使用条件に応じて基準強度へ安全率を掛け合わせ、設計者が設定する値だからです。

この記事ではS45Cの規格値を踏まえつつ、引張、曲げ、せん断に使える許容応力の考え方と、実務での計算方法をわかりやすく整理します。

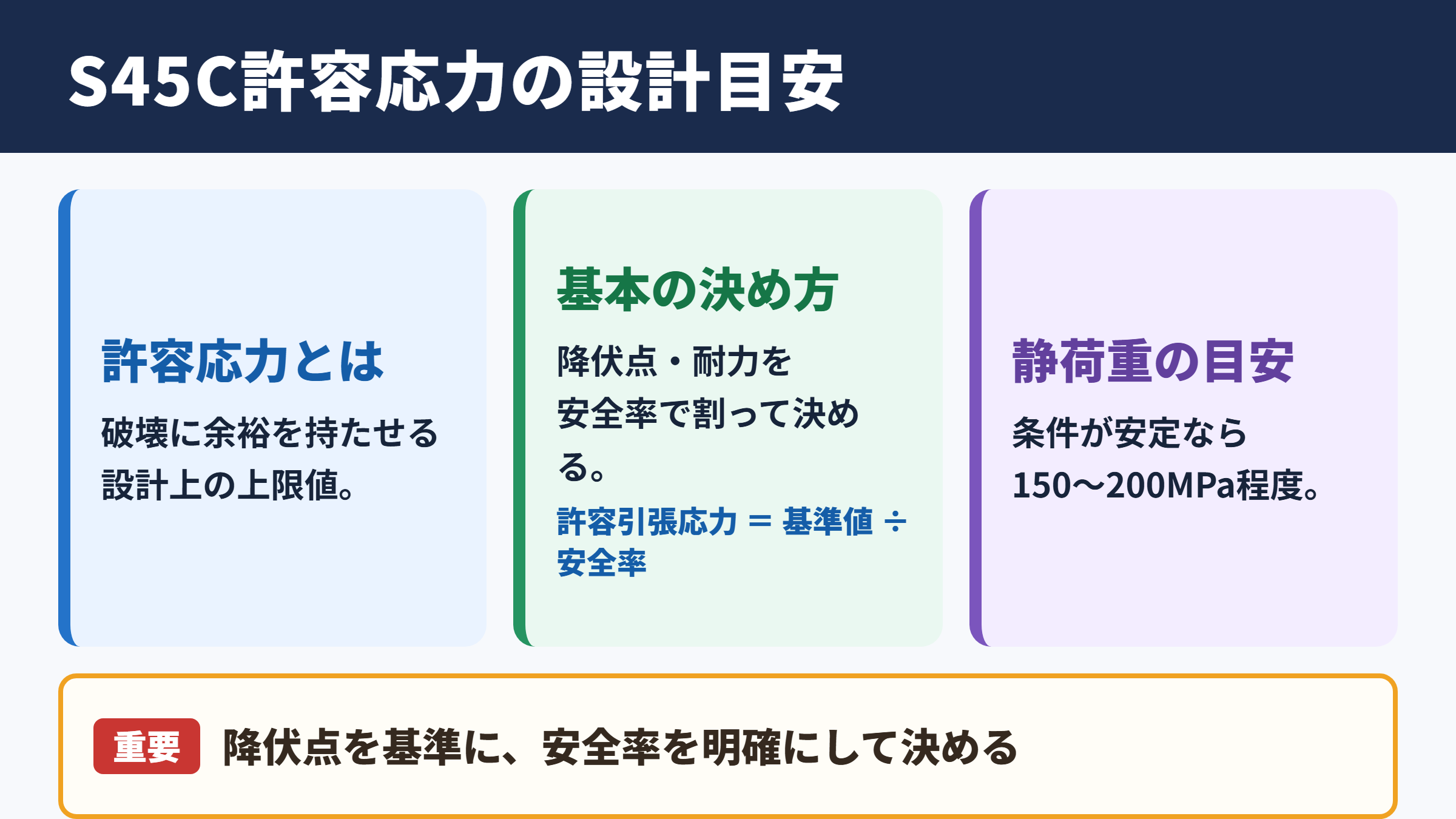

S45Cの許容応力とせん断応力の目安

それではまずS45Cの許容応力とせん断応力の目安について解説していきます。

許容応力を決める基本的な考え方

許容応力とは、部材に加わる応力が超えないように設計する管理上の上限値です。

材料が壊れる強さそのものではなく、降伏や破断に対して余裕を持たせた設計用の数値と考えると理解しやすいでしょう。

S45Cのような鋼材では、一般に降伏点または耐力を基準にして、安全率で割る方法が多く使われます。

静的な荷重だけを受け、材料証明書で強度が確認でき、荷重のばらつきも小さい場合には、安全率を比較的小さく設定できることがあります。

一方で、繰り返し荷重、衝撃荷重、腐食環境、加工ばらつき、溶接部がある部品では余裕を大きく取ることが大切です。

まずは降伏点を基準にし、安全率を明確にしたうえで許容応力を決めることが、S45C設計の出発点です。

静荷重における設計値の目安

S45Cの許容引張応力は、焼ならし材や圧延材を想定した簡易設計では、おおむね150MPaから200MPa程度を初期目安として扱われることがあります。

ただし、この範囲は万能な規格値ではありません。

材料径、供給状態、実際の機械的性質、安全率、加工後の断面形状によって適切な値は変化します。

想定する条件	基準にする考え方	許容引張応力の検討目安
静荷重で条件が安定	降伏点を安全率2程度で評価	170MPa前後から確認
荷重の変動が小さい一般部品	降伏点を安全率2から2.5程度で評価	140MPaから170MPa程度
衝撃やばらつきがある部品	安全率を大きく設定	100MPaから140MPa程度
疲労が問題となる回転軸	疲労強度と応力集中を別途評価	静的許容値だけで判断しない

表の数値は設計検討を始めるための参考域です。

図面の最終値にする場合は、対象ロットのミルシート、熱処理仕様、使用温度、荷重履歴まで確認する必要があります。

せん断応力の設計目安

せん断応力は、部材を横方向にずらすように力が働くときに発生します。

ピン、キー、ボルト、パンチ、せん断刃、接合部などでは、引張応力だけではなくせん断応力の確認が欠かせません。

S45Cの許容せん断応力は、許容引張応力に対しておおむね0.55倍から0.60倍程度を目安に置く考え方がよく使われます。

たとえば許容引張応力を170MPaとした場合、許容せん断応力は約95MPaから102MPa程度です。

せん断応力の値は引張強さから単純に決めず、降伏条件と安全率を含めて設定することが重要です。

S45Cの規格値と機械的性質

続いてはS45Cの規格値と機械的性質を確認していきます。

JISにおけるS45Cの位置付け

S45Cは、JIS G 4051で規定される機械構造用炭素鋼鋼材の一種です。

名称中の45は炭素含有量がおよそ0.45パーセントであることを示す目安で、焼入れや焼戻しによって幅広い強度と硬さを得やすい材料です。

SS400などの一般構造用圧延鋼材と比べると、機械部品向けに成分管理された鋼種であり、熱処理による特性調整にも向いています。

ただし、S45Cという材質記号だけでは、完成品の強度は決まりません。

圧延のまま使うのか、焼ならしを行うのか、調質するのかで、降伏点、引張強さ、硬さ、靭性は大きく変わります。

引張強さと降伏点の確認ポイント

S45Cの引張強さは、鋼材の寸法や供給状態によって規格上の下限値が異なります。

一般的な参考値としては、引張強さ570MPa以上の条件が用いられる場面がありますが、太径材では要求値が変わることもあります。

また、降伏点または耐力は、許容応力を決める際にとくに重要な情報です。

確認する項目	設計上の意味	注意点
引張強さ	破断に至る強度の目安	許容応力へ直接使う場合は安全率が必要
降伏点または耐力	塑性変形が始まる目安	静的設計の基準にしやすい項目
伸び	変形への粘り強さ	強度が高くても伸びが小さい場合がある
硬さ	摩耗や加工状態を推定する情報	硬さだけで許容応力は決められない
試験片の採取条件	規格値の適用範囲	実部品の寸法効果とは一致しない場合がある

カタログの代表値よりも、実際に採用する材料ロットの検査成績書を優先する姿勢が安全な設計につながります。

熱処理状態による強度差

S45Cは熱処理による影響が大きい材料です。

焼なまし材は加工しやすい一方で強度は抑えられ、焼ならし材では組織を整えて安定した性質を狙えます。

さらに焼入れ焼戻しを行う調質材では、より高い強度を得られる反面、形状、焼戻し温度、寸法、焼入れ性による差を慎重に扱わなければなりません。

熱処理後に研削、穴あけ、キー溝加工を行う場合は、加工部が新たな弱点になることがあります。

材料全体の強度ではなく、最も弱くなる断面の状態に着目して評価しましょう。

許容せん断応力の計算方法

続いては許容せん断応力の計算方法を確認していきます。

最大せん断応力の算出

単純なせん断荷重を受ける部品では、せん断応力は荷重をせん断面積で割って求めます。

ここで重要なのは、荷重がかかる面の数です。

ピンが両側の部材で支持される二重せん断なら、基本的にはせん断面が二つになるため、荷重を受ける有効面積も二倍として扱います。

ただし、実際にはすき間、片当たり、部品の剛性差で荷重が均等に分かれないことがあります。

引張応力から換算する方法

延性材料の降伏を評価する際には、引張応力とせん断応力の関係を利用することがあります。

代表的な考え方の一つでは、せん断降伏応力を引張降伏応力の約0.58倍として見積もります。

これは応力状態を理想化した場合の換算であり、設計に用いる際にはさらに安全率を反映させます。

この方法は考え方を統一しやすい一方で、接合部の局部変形、支圧、曲げ、疲労まではカバーしません。

せん断計算だけで合格でも、周辺部の曲げや面圧が先に限界へ達する場合があります。

ピンとボルトにおける二重せん断

たとえば直径10mmのS45Cピンに10000Nの荷重が加わる場合を考えます。

単純せん断の断面積は、円の面積から約78.5平方ミリメートルです。

単せん断であれば、せん断応力は約127MPaになります。

二重せん断で荷重が均等に分担されるなら、有効断面積は約157平方ミリメートルとなり、せん断応力は約64MPaまで下がります。

条件	有効せん断面積	10000N時のせん断応力
直径10mmの単せん断	約78.5平方ミリメートル	約127MPa
直径10mmの二重せん断	約157平方ミリメートル	約64MPa
直径12mmの単せん断	約113.1平方ミリメートル	約88MPa
直径12mmの二重せん断	約226.2平方ミリメートル	約44MPa

計算結果が許容せん断応力以内であっても、穴周辺の支圧応力やピンの曲げを別途確認してください。

実機でガタが出る構造なら、理論上の二重せん断を過信しないことも大切です。

曲げ応力と引張応力の確認事項

続いては曲げ応力と引張応力の確認事項を確認していきます。

軸やシャフトに発生する曲げ応力

S45Cはシャフト材としてよく使用されますが、回転軸には曲げ応力とねじりによるせん断応力が同時に発生することがあります。

片持ち形状、軸受間距離、荷重点、プーリー荷重、ベルト張力などを考慮し、最大曲げモーメントが発生する位置を求めます。

丸棒の曲げ応力は断面係数を用いて算出します。

直径を少し大きくすると断面係数は大きく増えるため、強度不足への対策として径の見直しは効果的です。

シャフトの破損は材料強度だけでなく、段差やキー溝の形状に左右される点を押さえておきましょう。

ねじりとせん断応力の関係

回転を伝える軸では、トルクによってねじりせん断応力が発生します。

ねじりでは外周部に最も大きなせん断応力が生じるため、最大トルクだけでなく急停止時や起動時のピークトルクも確認対象です。

キー溝がある軸では、溝底で応力が集中します。

単純な丸棒として求めたせん断応力へ補正を加えるか、疲労設計を含めた評価を行う必要があります。

複合応力の扱い

引張、曲げ、せん断、ねじりが重なる部材では、一つの応力だけを見て安全とは判断できません。

たとえば軸では、曲げによる垂直応力と、トルクによるせん断応力を組み合わせて評価します。

設計段階では、相当応力を使う方法や、機械要素の設計基準に沿った許容値を使う方法が選ばれます。

荷重方向が変動する機構では、最大値だけでなく応力振幅と平均応力を分けて整理すると、疲労評価へつなげやすくなります。

複合応力を受ける部品ほど、単純な許容応力表だけで結論を出さないことが安全性の確保につながります。

安全率と使用条件の設計要素

続いては安全率と使用条件の設計要素を確認していきます。

安全率を大きくするべき条件

安全率は、計算値と実際のばらつきの差を吸収するための余裕です。

荷重が正確に把握できない装置、人が近づく機械、破損時の影響が大きい部品では、より慎重な設定が求められます。

使用条件	安全率を見直す理由	主な確認項目
衝撃荷重	瞬間的に大きな荷重が発生する	停止時、衝突時、落下時の荷重
繰り返し荷重	疲労き裂が進行する可能性がある	応力振幅、回数、表面状態
高温環境	材料強度が低下する場合がある	運転温度、温度変動、酸化
腐食環境	断面減少や腐食疲労が起こり得る	湿気、薬品、表面処理
人命に関わる用途	破損時のリスクが大きい	法令、業界基準、冗長性

安全率は大きければよいというものではなく、用途のリスクと根拠に応じて決める必要があります。

応力集中と切欠きの影響

部品の破損は、平均的な断面ではなく、応力が集中する位置から始まることが少なくありません。

段付き軸の肩部、ねじ部の谷底、キー溝、止まり穴、鋭い角、溶接止端などは代表的な注意箇所です。

角部に適切な丸みを設ける、断面変化を緩やかにする、表面を仕上げるといった対策で、応力集中を抑えられる場合があります。

材料を高強度化しても、切欠きや表面傷が残れば期待した耐久性を得られないことがあります。

S45Cの強度を生かすには、材料選定と同じくらい形状設計が重要です。

材料証明書と実測値の活用

量産部品や重要保安部品では、公称の材質名だけで設計条件を決めるのは不十分です。

材料証明書で化学成分、引張強さ、降伏点または耐力、伸び、熱処理状態を確認し、図面要求との整合を取ります。

必要に応じて硬さ試験、超音波探傷、寸法検査、表面状態の確認も行うと安心です。

とくに調質材では、中心部まで要求硬さや強度が得られているかが課題になることがあります。

設計値と現物の品質情報を結び付けることで、許容応力の根拠をより明確にできます。

S45Cの許容応力設計のまとめ

S45Cの許容応力は、材質記号だけで固定できる数値ではありません。

降伏点または耐力を基準にし、使用条件に合った安全率を設定して決めることが基本です。

静荷重における簡易的な目安として、許容引張応力は150MPaから200MPa程度、許容せん断応力は100MPa前後から検討されることがあります。

ただし、その値をそのまま採用できるかは、熱処理状態、寸法、荷重の種類、疲労、応力集中、腐食環境によって変わります。

せん断応力は許容引張応力の0.55倍から0.60倍程度を目安にできますが、ピンの曲げ、穴の支圧、接合部の変形も確認することが必要です。

シャフトやキー溝付き部品では、曲げとねじりの複合応力、繰り返し荷重による疲労を見落とさないようにしましょう。

最終的にはJISの該当規格、材料証明書、社内基準、機械要素ごとの設計基準を照合し、用途に合う許容応力を設定することが大切です。
