シールの意味をわかりやすく！ビジネスでの種類・パッキンとの違い・漏れ防止への活用も（密封部品・シール材・液体ガス遮断など）

シールという言葉は、事務用品のシール、証明のための封印、機械に使われる密封部品など、複数の意味で使われます。

ビジネスや製造現場で「シール不良」「シール材」「シール性」と言う場合、多くは液体やガス、粉じんなどの流出入を防ぐための密封技術を指します。

用途に合わない種類を選ぶと、漏れ、設備停止、製品品質の低下につながることもあるため、言葉の意味から部品の特徴まで理解しておくことが大切です。

この記事では、密封部品としてのシールの基本、パッキンとの違い、代表的な種類、漏れ防止に活用する際の考え方をわかりやすく解説します。

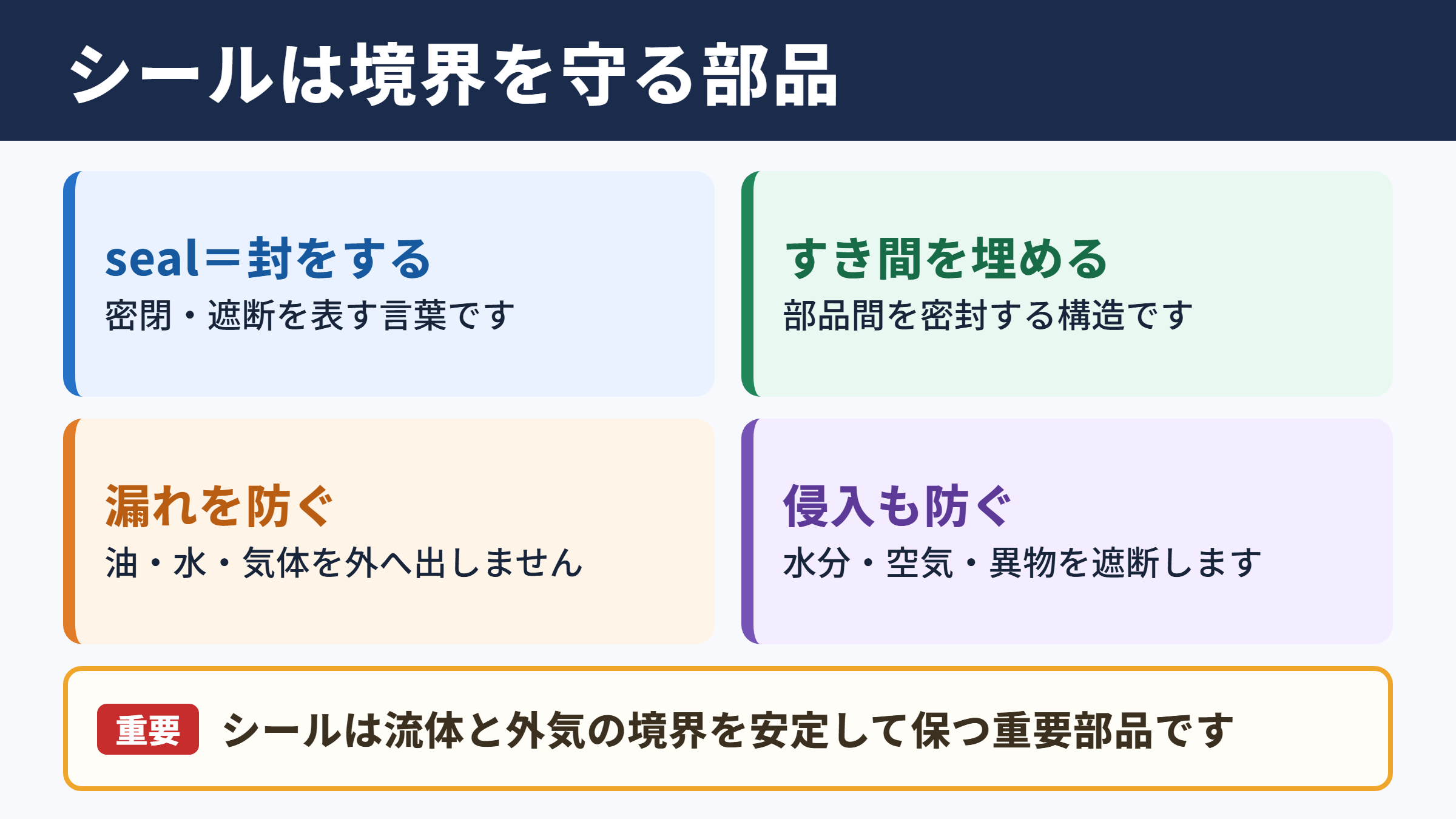

シールの意味と密封部品としての役割

それではまず、シールの意味と密封部品としての役割について解説していきます。

シールが持つ複数の意味

シールは英語のsealに由来し、封をする、密閉する、遮断するという意味を持つ言葉です。

日常会話では、台紙からはがして貼るステッカーをシールと呼ぶことがありますが、工業やビジネスの現場では意味が大きく異なります。

機械分野のシールは、部品と部品のすき間を埋め、内部にある液体やガスを外へ出さず、外部から異物を入れないための部品や構造です。

たとえばポンプの軸まわり、油圧シリンダー、配管の接続部、タンクのふた、バルブの内部には、目的に応じたシールが使われています。

工業用のシールは、単にふたを閉じるものではなく、流体と外気の境界を安定して保つための重要部品です。

また、契約書に貼る封緘シールや、改ざん防止シールのように、開封の有無を示す用途もあります。

このようにシールは、物理的な密封と、情報や状態を保全する封印の両方に関係する言葉です。

密封で防ぐ漏れと侵入

密封部品としてのシールが防ぐ対象は、油、水、薬液、蒸気、圧縮空気、燃料、冷媒、真空など多岐にわたります。

内側から外側へ流体が出る現象だけでなく、外側から水分、空気、ほこり、異物が入り込むことも防止対象です。

たとえば食品製造装置では、洗浄液の漏れを防ぐと同時に、外部の汚れが製品側へ侵入しないようにしなければなりません。

半導体や医療機器の分野では、微小な異物や湿気でも品質に影響するため、シール性能への要求が特に高くなります。

漏れには目で確認できる液だれだけではなく、気体が少しずつ抜ける微小漏れもあります。

気体は液体よりも小さなすき間を通りやすく、圧力差や温度変化の影響も受けやすいため、ガス遮断では材料選定と接触面の精度が重要になります。

シール性能を左右する条件

シール性能は、部品を取り付けただけで決まるものではありません。

使用する流体の種類、温度、圧力、相手材の表面状態、軸の回転速度、振動、組み付け精度など、複数の条件が関わります。

たとえば耐油性に優れたゴムでも、高温の蒸気環境では早く硬化する場合があります。

反対に耐熱性が高い材料でも、低温時に硬くなりすぎると追従性が落ち、密封不足になることがあります。

シール材は材質名だけで判断せず、流体、温度、圧力、動きの有無をセットで確認することが基本です。

さらに、取り付け面に傷、打痕、さび、異物があると、優れたシール材でも本来の性能を発揮できません。

密封は部品単体の性能ではなく、材料、形状、加工面、組み立て条件がそろって成立する仕組みと考えると理解しやすいでしょう。

シールとパッキンの違い

続いては、シールとパッキンの違いを確認していきます。

シールとパッキンの関係

シールは密封に関する広い概念であり、パッキンはその中で使われる具体的な密封部品の一つとして扱われることが一般的です。

ただし現場によっては、シールとパッキンをほぼ同じ意味で使うこともあります。

パッキンは、固定された二つの部品の間に挟み、締め付けることで密封する部品を指すケースが多い傾向です。

配管のフランジ、機器のカバー、タンクのふたなどに使われる平らなガスケットやゴム製リングが代表例です。

一方で、回転軸や往復運動するロッドのように動く部分を密封する部品は、オイルシール、メカニカルシール、リップシールなどと呼ばれます。

パッキンは固定部の密封、シールは固定部と運動部を含む広い密封技術という整理が実務では役立ちます。

固定用と運動用の使い分け

固定用の密封では、ボルトなどで面を押し付け、パッキンを適度につぶすことで接触面の微細なすき間を埋めます。

このとき締め付けが弱すぎると漏れやすくなり、強すぎると材料がつぶれすぎて破損や変形を招く可能性があります。

運動用のシールでは、密封性だけでなく摩擦、摩耗、発熱、追従性も考慮しなければなりません。

たとえば回転軸に使うオイルシールは、リップ部分が軸表面へ適切に接触し、油を保持しながら過剰な摩擦を抑える構造です。

油圧シリンダーでは、ピストンの動きに合わせてシールが変形し、圧力を保ちながら往復動に追従します。

比較項目	シール	パッキン
主な意味	密封部品や密封技術全体	接合部に挟む密封部品
主な使用箇所	固定部と運動部	固定部が中心
代表例	オイルシール、Oリング、メカニカルシール	フランジガスケット、ゴムパッキン
重視される性能	密封性、摩擦、耐摩耗性、追従性	圧縮復元性、耐圧性、面へのなじみ
動きへの対応	回転や往復動にも対応する種類がある	基本的に固定された接合面向け

混同を避ける確認方法

発注、図面確認、保全作業では、名称だけで部品を判断しないことが重要です。

同じパッキンという呼び方でも、材質、形状、寸法、硬さ、使用温度が違えば、互換性がないことがあります。

確認時には、どこに取り付ける部品か、部品同士は動くか、何を遮断したいかを先に整理するとよいでしょう。

さらに、内径、外径、厚み、断面径、溝寸法、使用圧力などの仕様も確認します。

名称の一致よりも、使用条件と図面上の寸法の一致を優先することが、誤発注と漏れトラブルの予防につながります。

シール材の種類と特徴

続いては、シール材の種類と特徴を確認していきます。

ゴム系シール材の代表例

ゴム系のシール材は弾性があり、相手材のわずかな凹凸へなじみやすいため、多くの機械設備で使われています。

NBRは耐油性に優れ、一般的な油圧油、潤滑油、燃料油に対応しやすいことから、Oリングやオイルシールで広く採用されています。

FKMは耐熱性、耐薬品性、耐油性に優れ、高温環境や厳しい薬品環境で選ばれる材料です。

EPDMは熱水、蒸気、屋外環境、耐候性に強みがある一方、鉱物油には適さない場合があります。

シリコーンゴムは低温から高温まで対応しやすく、食品、医療、電子機器分野でも活用されます。

ゴム材料には得意な流体と苦手な流体があり、耐熱性だけで適否を決めることはできません。

樹脂系と金属系のシール材

PTFEは摩擦が小さく、耐薬品性に優れる樹脂材料です。

薬液ポンプ、バルブ、食品設備、半導体関連装置など、ゴムでは対応しにくい環境で使われることがあります。

ただし弾性はゴムより小さいため、ばねやゴム部品と組み合わせて密封性を確保する構造も見られます。

高温、高圧、真空などの条件では、金属ガスケットや金属製シールが使われる場合があります。

金属系は厳しい環境に対応しやすい反面、接触面の精度、締め付け管理、再使用の可否などに注意が必要です。

材料の選定では、初期費用だけでなく、寿命、交換頻度、停止時間、洗浄性も含めた総合判断が求められます。

代表的なシール部品の種類

Oリングは丸い断面を持つリング状の部品で、溝に収めて圧縮することで密封します。

構造が比較的シンプルで、固定用から油圧、空圧まで幅広く使える点が特徴です。

オイルシールは回転軸まわりに使われ、潤滑油の漏れを防ぎながら外部からのごみや水分の侵入を抑えます。

メカニカルシールはポンプなどの回転軸で使われ、精密に加工された二つのしゅう動面を押し付けて流体を遮断する部品です。

ガスケットはフランジやカバーなどの固定接合部に使われ、シート状、リング状、うず巻き状など多様な形があります。

部品の種類	主な用途	特徴	注意点
Oリング	配管、バルブ、油圧機器	汎用性が高く寸法も豊富	溝寸法とつぶし量の管理
オイルシール	モーター、減速機、自動車部品	回転軸の油漏れ防止	軸表面の傷と偏心
メカニカルシール	ポンプ、攪拌機	高い密封性能を確保しやすい	空運転としゅう動面の損傷
ガスケット	フランジ、カバー、タンク	固定接合部に適する	締め付けトルクのばらつき
リップシール	油圧シリンダー、空圧機器	運動部に追従しやすい	摩耗と組み付け方向

漏れ防止に必要な設計と取り付け

続いては、漏れ防止に必要な設計と取り付けを確認していきます。

漏れが起こる主な原因

漏れの原因は、シール材の劣化だけとは限りません。

締め付け不足、締め付け過多、組み付け時のねじれ、異物のかみ込み、相手材の傷、寸法不良、圧力変動なども代表的な要因です。

Oリングは組み込み時に鋭い角へ接触すると、表面に傷がつくことがあります。

目立たない傷でも、加圧後にそこから流体が通り、漏れの起点になることがあります。

また、使用開始直後は問題がなくても、熱サイクルや振動を繰り返すうちに圧縮状態が変化し、数か月後に不具合が現れることもあります。

漏れ対策では、交換した部品だけを見るのではなく、相手部品の表面状態と使用履歴も確認する必要があります。

圧力と温度による影響

圧力が高くなるほど、流体は小さなすき間からでも外へ出ようとします。

シール材がすき間へ押し出される押し出し現象が起こると、欠けや破断につながる場合があります。

この対策として、バックアップリングを組み合わせたり、すき間を小さく管理したりする方法があります。

温度が上がると、材料が軟化して強度が下がることがあり、反対に低温では硬化して追従性が低下することもあります。

流体の粘度変化にも注意が必要です。

温度上昇で油の粘度が低下すると、低温時には漏れなかった箇所からにじみ出るケースもあります。

組み付け時の確認ポイント

シール部品を取り付ける前には、部品番号、材質、寸法、取り付け方向を確認します。

オイルシールやリップシールには方向性があるため、油圧側や密封したい流体側へリップを向ける必要があります。

組み付け面は清掃し、切粉、砂、古いガスケットの残り、硬化したシール片を取り除きます。

潤滑剤を使用する場合は、シール材と相性がよいものを選ぶことが重要です。

締結ボルトは一か所ずつ強く締めるのではなく、対角線順に少しずつ均等に締め付けると、面圧の偏りを抑えやすくなります。

正しい部品を使っても、取り付け方向、清掃、均一な締め付けが不十分なら密封性能は低下します。

ビジネス現場でのシール活用

続いては、ビジネス現場でのシール活用を確認していきます。

製造業における品質管理

製造業では、シールは設備の安定稼働と製品品質を支える消耗部品です。

ポンプから薬液が漏れれば、原材料のロスだけでなく、作業者の安全や周辺機器への影響も懸念されます。

食品や化粧品の製造では、洗浄後の衛生状態を保つためにも、シール部の劣化や異物混入を管理する必要があります。

定期点検では、漏れの有無だけでなく、シール周辺の変色、硬化、膨潤、ひび割れ、摩耗粉の有無を確認すると、故障の予兆をつかみやすくなります。

シールの保全は、漏れてから交換する対処ではなく、設備停止を未然に防ぐ予防保全の一部です。

物流と梱包での封緘用途

ビジネスにおけるシールは、機械部品だけでなく、物流や梱包の場面でも活用されます。

段ボールの封緘シール、改ざん防止ラベル、セキュリティシール、検品済みシールなどは、配送品質や管理状態を見える化する役割を持ちます。

一度はがすと文字が残るタイプや、開封すると破れるタイプは、不正開封の抑止や責任範囲の明確化に役立ちます。

ただし、封緘用シールは密封部品としてのガス遮断を目的とするものとは、材質や評価基準が異なります。

同じ名称でも、目的が情報管理なのか、流体の遮断なのかを区別することが必要です。

調達と仕様書での伝達方法

シール材を調達する際は、単に「ゴムパッキン」と記載するだけでは情報が不足します。

使用箇所、流体、温度、圧力、寸法、材質、硬さ、数量、交換周期などを仕様書へ記載すると、選定ミスを減らせます。

海外製設備や古い設備では、図面が不十分なこともあるため、現物採寸、写真記録、部品表の照合が役立ちます。

代替品を検討する場合は、寸法が同じでも材料特性や設計意図が異なる可能性があります。

調達時には、見た目の形状だけでなく、密封対象と運転条件を共有することが欠かせません。

シール選定とトラブル予防のポイント

続いては、シール選定とトラブル予防のポイントを確認していきます。

使用流体から始める選定

シール選定では、最初に何を密封するのかを明確にします。

水、油、燃料、溶剤、酸、アルカリ、蒸気、空気、真空では、求められる耐性が異なります。

薬品名がわかっている場合でも、濃度や混合成分によって適合性が変わることがあります。

洗浄工程で一時的に高温の薬液へ触れる場合もあるため、通常運転時だけでなく、停止時や洗浄時の条件も確認しましょう。

最も厳しい運転条件を基準に考えることが、シール材の早期劣化を防ぐ近道です。

寿命を延ばす点検と交換

シール部品の寿命は、材料や運転条件によって大きく変わります。

交換周期を一律に決めるだけではなく、漏れ量、温度、振動、運転時間、点検結果を記録し、設備ごとの傾向を把握することが望ましいでしょう。

取り外したシールに膨潤、硬化、摩耗、変形、欠けが見られた場合は、原因を記録します。

同じ不具合が繰り返されるなら、材質変更、軸表面の補修、締結条件の見直し、圧力変動の抑制などを検討します。

相談先へ伝えるべき情報

メーカーや専門業者へ相談する際は、現象を具体的に伝えるほど、適切な提案を受けやすくなります。

いつから漏れたのか、どこから漏れるのか、常時か運転時だけか、流体の種類、温度、圧力、部品の写真、過去の交換履歴などを整理します。

漏れが発生した部分の拡大写真と、設備全体の取付位置がわかる写真を用意すると、状況を共有しやすくなります。

安全上のリスクがある流体の場合は、無理な再使用や応急処置を避け、設備の安全手順に従うことが優先です。

シールの意味と活用のまとめ

シールは、貼り付けるラベルや封印を指すこともありますが、製造業や設備保全では、液体、ガス、異物を遮断する密封部品や技術を意味します。

パッキンは固定部に挟んで使う密封部品を指すことが多く、シールはOリング、オイルシール、メカニカルシール、ガスケットなどを含む広い言葉として理解すると整理しやすいでしょう。

漏れ防止には、適切なシール材の選定だけでなく、温度、圧力、流体、相手材の表面状態、組み付け方向、締め付け条件まで確認する必要があります。

密封トラブルを減らすためには、部品名ではなく使用条件から考え、点検記録を次の選定へ生かすことが重要です。

シールの役割と種類を正しく理解し、設備や用途に合った部品を選ぶことで、漏れによる損失や停止リスクを抑えやすくなります。
