ショア硬度計とは？種類や選び方も！（A型・C型：デュロメーター：構造：使い方など）

ゴムや樹脂、スポンジ、革などの硬さを手軽に確認したいときに使われる測定器が、ショア硬度計です。

外見は比較的コンパクトですが、試験片の状態や測定方法によって数値が変わるため、正しい種類の選定と扱い方が欠かせません。

とくにA型やC型は混同されやすく、測定対象に合わないデュロメーターを使うと、品質評価や材料比較の判断を誤るおそれがあります。

この記事では、ショア硬度計の意味、構造、種類、使い方、選び方、測定精度を保つポイントまでをわかりやすく解説します。

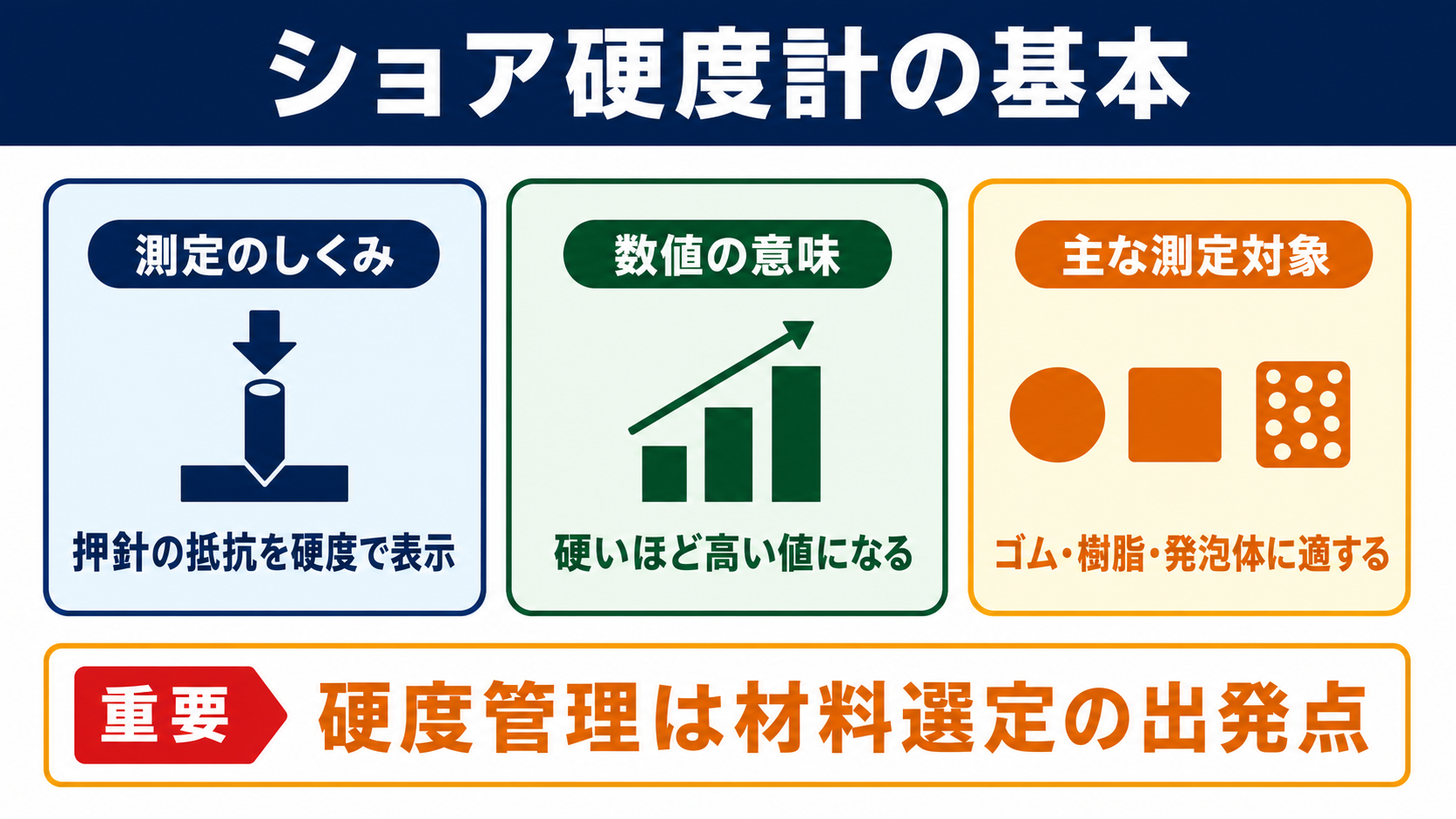

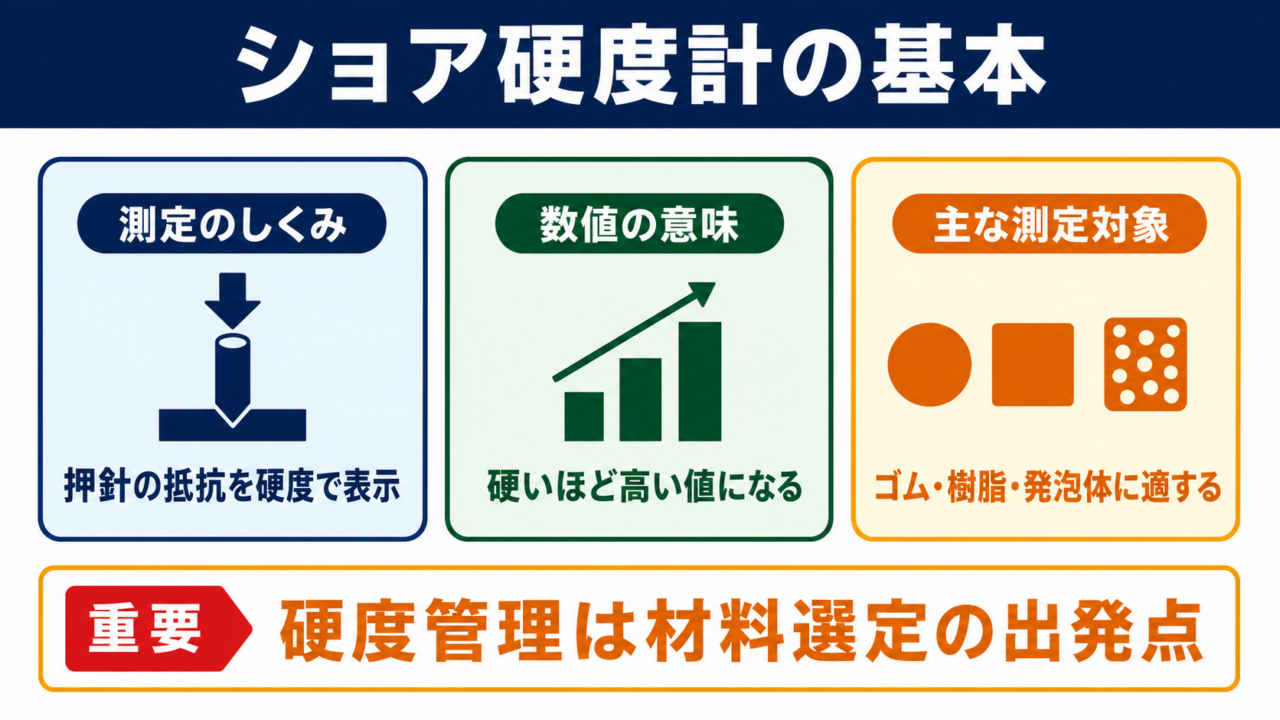

ショア硬度計の意味と測定対象

それではまずショア硬度計の基本について解説していきます。

押し込み抵抗を数値化する測定器

ショア硬度計とは、先端の押針を材料表面に押し当てたときの抵抗を、ショア硬度として表示する測定器です。

英語ではデュロメーターと呼ばれることが多く、ゴム硬度計という名称で扱われる場合もあります。

測定時には、ばねの力で押針が試験片へ押し込まれます。

材料が硬いほど押針が入りにくくなり、指針またはデジタル表示の値は高くなる仕組みです。

ショア硬度の数値が大きいほど、押し込みに対する抵抗が強い材料と考えられます。

ただし、金属の硬さを調べるロックウェル硬さやビッカース硬さとは、測定原理も主な用途も異なります。

ショア硬度計は、弾性を持つ材料の比較や受入検査に向く方法として広く利用されています。

ゴム・樹脂・発泡体に適した評価方法

ショア硬度計の対象となる代表的な材料には、天然ゴム、シリコーンゴム、ウレタンゴム、塩化ビニル、熱可塑性エラストマーなどがあります。

パッキン、Oリング、ホース、タイヤ部品、ローラー、樹脂シート、医療用チューブなど、さまざまな製品の品質管理で活用されています。

硬度は、触ったときの感触だけでなく、密封性、反発性、耐摩耗性、組み付けやすさにも関わる重要な特性です。

たとえばパッキンが硬すぎると接触面へなじみにくく、柔らかすぎると変形や圧縮永久ひずみが問題になることがあります。

用途に必要な弾性と耐久性を保つために、硬度の管理は材料選定の出発点になります。

一方で、表面に凹凸がある材料や薄いフィルム、極端に柔らかいゲル状材料は、通常の測定条件だけでは安定した値を得にくい場合があります。

ショア硬度と材料特性の関係

ショア硬度は便利な指標ですが、材料の性能を一つの数値だけで決めるものではありません。

同じ硬度であっても、引張強さ、伸び、反発弾性、耐油性、耐熱性が異なる材料は数多くあります。

また、ゴムは温度の影響を受けやすく、低温では硬く感じられ、高温では柔らかく感じられる傾向があります。

配合が同じでも、加硫条件や成形条件、保管環境によって測定値が変動することがあります。

そのため、測定結果は材料のロット比較や工程の傾向管理に活かし、ほかの試験結果と組み合わせて評価することが大切です。

デュロメーターの構造と表示方式

続いてはデュロメーターの構造と表示方式を確認していきます。

押針・ばね・加圧面による基本構造

一般的なショア硬度計は、本体、押針、ばね機構、加圧面、表示部で構成されています。

本体下部の平らな加圧面を試験片に密着させると、中央の押針が材料へ押し込まれます。

押針の形状やばね荷重は、硬度タイプごとに定められています。

A型とD型では押針の先端形状が異なるため、同じ材料を測っても数値を単純に読み替えることはできません。

硬度計の種類を区別する最大のポイントは、押針形状と押し込み荷重の組み合わせです。

測定面に本体が傾いた状態では、押針の入り方が変わってしまいます。

安定した測定には、加圧面を試験片へ平行に当てることが重要です。

アナログ式とデジタル式の違い

アナログ式は円形の目盛板と指針で硬度を読み取るタイプです。

電源を必要としない製品が多く、現場で素早く測定したい場面に適しています。

一方、デジタル式は液晶画面に測定値を表示し、最大値保持や測定時間の設定、データ出力に対応する機種もあります。

読み取り者による目盛の見間違いを抑えやすい点は、デジタル式の利点でしょう。

ただし、デジタル式であっても、試験片の厚みや測定位置が不適切なら信頼できる値にはなりません。

測定器の表示方式よりも先に、規格に沿った測定条件を整える必要があります。

定置式スタンドの役割

手で押し当てるハンディタイプは扱いやすい反面、押し込む速度や垂直度に個人差が出やすい測定器です。

複数人で検査する場合や、記録値の再現性を高めたい場合には、定置式スタンドの使用が有効です。

スタンドに硬度計を固定すると、試験片への加圧を垂直に行いやすくなります。

とくに柔らかいゴムや発泡材料では、手で持った測定器のわずかな揺れが数値へ影響することがあります。

一定の条件で繰り返し測定する環境をつくることが、デュロメーター本来の性能を引き出す近道です。

ショア硬度計の種類と用途

続いてはショア硬度計の種類と用途を確認していきます。

A型の用途と適した材料

ショアA型は、一般的な加硫ゴムや軟質プラスチックの測定でよく使われる代表的なタイプです。

押針の先端は円すい台形に近い形状で、適度な硬さを持つゴム材料の評価に向いています。

自動車部品のゴム、パッキン、ベルト、ローラー、ゴムシートなどでは、A型で規格値を管理する例が多く見られます。

おおむね中程度の硬さの材料で、測定値が安定して読み取れる場合に選びやすい種類です。

ゴム硬度といえばA型を想定することが多いものの、すべてのゴムに最適とは限りません。

非常に柔らかいスポンジやシリコーンゲルでは、A型では低い値に偏ったり、測定のばらつきが大きくなったりすることがあります。

C型の用途と発泡材料

ショアC型は、発泡ゴムやスポンジ、柔らかい弾性材料などの測定で用いられるタイプです。

A型よりも柔らかい対象物を想定した設計で、発泡体のクッション性や成形状態を確認したいときに役立ちます。

ウレタンフォーム、スポンジシート、緩衝材、履物の中底などは、C型の検討対象になりやすい材料です。

発泡体は内部に気泡を含むため、表面だけを測っても材料全体の状態を十分に表せない場合があります。

測定箇所を複数設け、平均値とばらつきを確認する姿勢が大切です。

D型・OO型などの使い分け

ショアD型は、硬質ゴムや硬質プラスチック、比較的硬い樹脂に適したタイプです。

A型で高い値に張り付くような材料では、D型のほうが差を把握しやすくなることがあります。

反対に、極めて柔らかいゴム、フォーム、ゲル状の材料では、OO型やE型などの特殊なタイプが候補になります。

主なタイプ	適した材料の例	選定時の着眼点
A型	一般ゴム、軟質樹脂、パッキン	標準的なゴム硬度の管理
C型	発泡ゴム、スポンジ、クッション材	柔らかさと発泡構造の影響
D型	硬質ゴム、硬質樹脂、硬めのプラスチック	A型で高値になる材料
OO型	ゲル、軟質フォーム、非常に柔らかい材料	低硬度域での分解能
E型	柔らかいゴム、弾性体	材料規格と指定タイプの確認

硬度計を選ぶ際は、材料名だけで決めず、想定される硬度域と図面や規格の指定を確認しましょう。

別タイプの値を換算表だけで比較する方法は、材料の粘弾性や配合差の影響を受けるため、参考程度にとどめることが無難です。

規格・測定条件・精度管理

続いては規格・測定条件・精度管理を確認していきます。

JIS規格と試験方法の確認

ショア硬度の試験では、JIS規格やISO規格、ASTM規格などで試験条件が定められています。

規格には、使用するデュロメーターのタイプ、試験片の厚さ、測定時間、測定位置、測定回数などが示されています。

取引先の図面や検査要領書に規格番号が記載されている場合は、数値だけでなく試験方法まで一致させる必要があります。

たとえば同じショアA硬度でも、読み取る時点が異なれば粘弾性材料では値が変わることがあります。

硬度の合否判定では、測定器の種類と数値に加え、規格に定められた条件まで記録することが重要です。

社内で独自の簡易測定を行う場合も、標準条件を文書化しておくと、担当者交代後の品質維持につながります。

試験片の厚さと測定位置

試験片が薄すぎると、下に置いた台の硬さが影響し、実際より高い硬度として表示されることがあります。

規格や材料に応じて必要な厚さを確保し、難しい場合は同じ材料を重ねて測定する方法が検討されます。

ただし、重ねた試験片の間に空気が入り、ずれが生じると誤差の原因になります。

測定位置は、端部や穴の近く、成形時のゲート跡、曲面の強い箇所を避けることが基本です。

表面が汚れている場合は、付着物が押針の挙動を妨げることがあります。

油分、粉じん、水滴を取り除き、試験片の温度をできるだけ安定させてから測定しましょう。

校正と基準片による日常点検

硬度計は精密な測定器であり、長く使うほど押針の摩耗、ばね特性の変化、落下によるずれなどが起こる可能性があります。

定期校正を実施し、校正証明書の期限を管理することが基本です。

日常の始業点検では、規定の基準片を用いて表示値に大きな異常がないかを確認します。

基準片の値と測定値に差が出た場合は、そのまま製品検査を続けず、測定器と試験条件を確認してください。

基準片も経年変化や保管状態の影響を受けるため、高温多湿や直射日光を避けて保管することが望まれます。

測定器本体と基準片、校正記録を一つの管理単位として扱うと、監査時の説明もスムーズになります。

ショア硬度計の使い方と測定手順

続いてはショア硬度計の使い方と測定手順を確認していきます。

測定前の準備

まず、使用するショア硬度計のタイプが対象材料に合っているかを確認します。

試験片は室温になじませ、平らで清潔な状態に整えます。

材料が冷えた直後や加熱成形の直後では、温度の影響で本来の評価値と異なる可能性があります。

測定器の押針に異物や傷がないか、加圧面が汚れていないかも点検しましょう。

デジタル式では電池残量やゼロ表示を確認し、必要に応じて基準片で動作確認を行います。

測定準備の小さな省略が、後工程で原因不明の数値差につながることがあります。

垂直加圧と読み取り時間

試験片を硬く平らな支持台に置き、硬度計の加圧面を材料表面へ平行に当てます。

押針が斜めに入らないよう、本体を垂直に保ちながら、なめらかに加圧します。

急激に押し付けると指針が振れやすく、ゆっくりすぎると粘弾性材料では読み値が変化しやすくなります。

規格や社内基準で定めた時間に値を読み取り、同じ条件を繰り返すことが重要です。

読み取った後は、一度硬度計を試験片から離し、次の位置へ移動します。

同じ場所を繰り返し測ると、材料に残った変形の影響を受けることがあるため注意が必要です。

複数回測定と記録方法

硬度は一か所だけで判断せず、材料の大きさや規格に応じた複数箇所で測定します。

測定値の平均、最大値、最小値、測定回数を記録すると、材料の均一性を把握しやすくなります。

成形品では、中央部と端部、流動方向の違いによって硬度差が出ることもあります。

記録項目	記録内容	管理上の目的
硬度計タイプ	A型、C型、D型など	測定条件の明確化
測定値	各位置の値と平均値	ばらつきの把握
測定時刻	成形後や養生後の経過時間	時間変化の確認
試験片温度	測定時の材料温度	温度影響の追跡
測定者と機器番号	担当者名と管理番号	再現性の確認

測定値だけを残すのではなく、測定条件をセットで残すことが品質データの価値を高めます。

ショア硬度計の選び方と導入ポイント

続いてはショア硬度計の選び方と導入ポイントを確認していきます。

対象材料と硬度域による選定

選定の第一歩は、測定したい材料の種類とおおよその硬度域を整理することです。

一般ゴムを中心に測るならA型、スポンジや発泡体を測るならC型、硬質樹脂を対象にするならD型が候補になります。

すでに製品図面や顧客仕様に測定タイプが指定されている場合は、その指定を優先します。

仕様がない場合は、試験片で試測定を行い、目盛の中央付近で安定した値を得やすいタイプを検討するとよいでしょう。

一台で幅広い材料を測ろうとするより、対象に合うタイプを選ぶほうが測定の信頼性は高まります。

精度・機能・運用環境の比較

硬度計を比較するときは、測定範囲だけでなく、精度、最小表示、校正対応、基準片の有無を確認します。

現場巡回で使うなら携帯性、検査室で使うならスタンドとの組み合わせやデータ出力機能が重要になります。

デジタル式には、測定値の自動保持、平均値計算、パソコン連携などに対応した製品もあります。

一方、簡易的な日常確認が目的なら、アナログ式の堅牢さと扱いやすさが適するケースもあるでしょう。

使用頻度、検査記録の必要性、校正費用まで含めて選ぶと、導入後の負担を抑えやすくなります。

購入後に整える管理体制

ショア硬度計を導入したら、誰が測っても近い結果を得られるよう、作業標準を整えます。

測定前の温度管理、試験片の厚さ、測定位置、加圧時間、記録方法を明文化することがポイントです。

教育の際には、正しい持ち方だけでなく、測ってはいけない場所や異常値への対応も共有します。

測定結果が急に変化したときは、材料不良と決めつけず、基準片、温度、厚み、測定器の状態を順番に確認しましょう。

原因の切り分けを習慣化すれば、不要な廃棄や再検査の削減にもつながります。

まとめ

ショア硬度計は、ゴムや樹脂、発泡体などの押し込み抵抗を測定するデュロメーターです。

A型は一般ゴム、C型はスポンジや発泡材料、D型は硬質ゴムや硬質樹脂に適しており、対象材料に合う種類を選ぶ必要があります。

測定値の信頼性を確保するには、試験片の厚さ、温度、測定位置、読み取り時間、加圧方法をそろえることが欠かせません。

ショア硬度計は、正しい規格と手順で使うことで、材料品質を見える化する有力な測定器になります。

基準片による日常点検、定期校正、測定記録の管理も継続し、安定した品質管理に役立てていきましょう。
