固溶体とは？意味や仕組みをわかりやすく解説！（金属材料：結晶構造：合金：置換型・侵入型固溶体など）

固溶体とは？意味や仕組みをわかりやすく解説！（金属材料：結晶構造：合金：置換型・侵入型固溶体など）

金属材料を学ぶと、固溶体という言葉が頻繁に登場します。

合金の強さ、硬さ、さびにくさ、電気的性質を理解するうえで、固溶体は土台となる考え方です。

しかし、複数の金属が混ざった状態と聞いても、化合物や単なる混合物との違いをイメージしにくいかもしれません。

この記事では、固溶体の意味から結晶構造との関係、置換型と侵入型の違い、代表的な合金材料までを順に整理します。

固溶体の意味と合金材料の基本

それではまず固溶体の意味と合金材料の基本について解説していきます。

固体のまま均一に混ざる状態

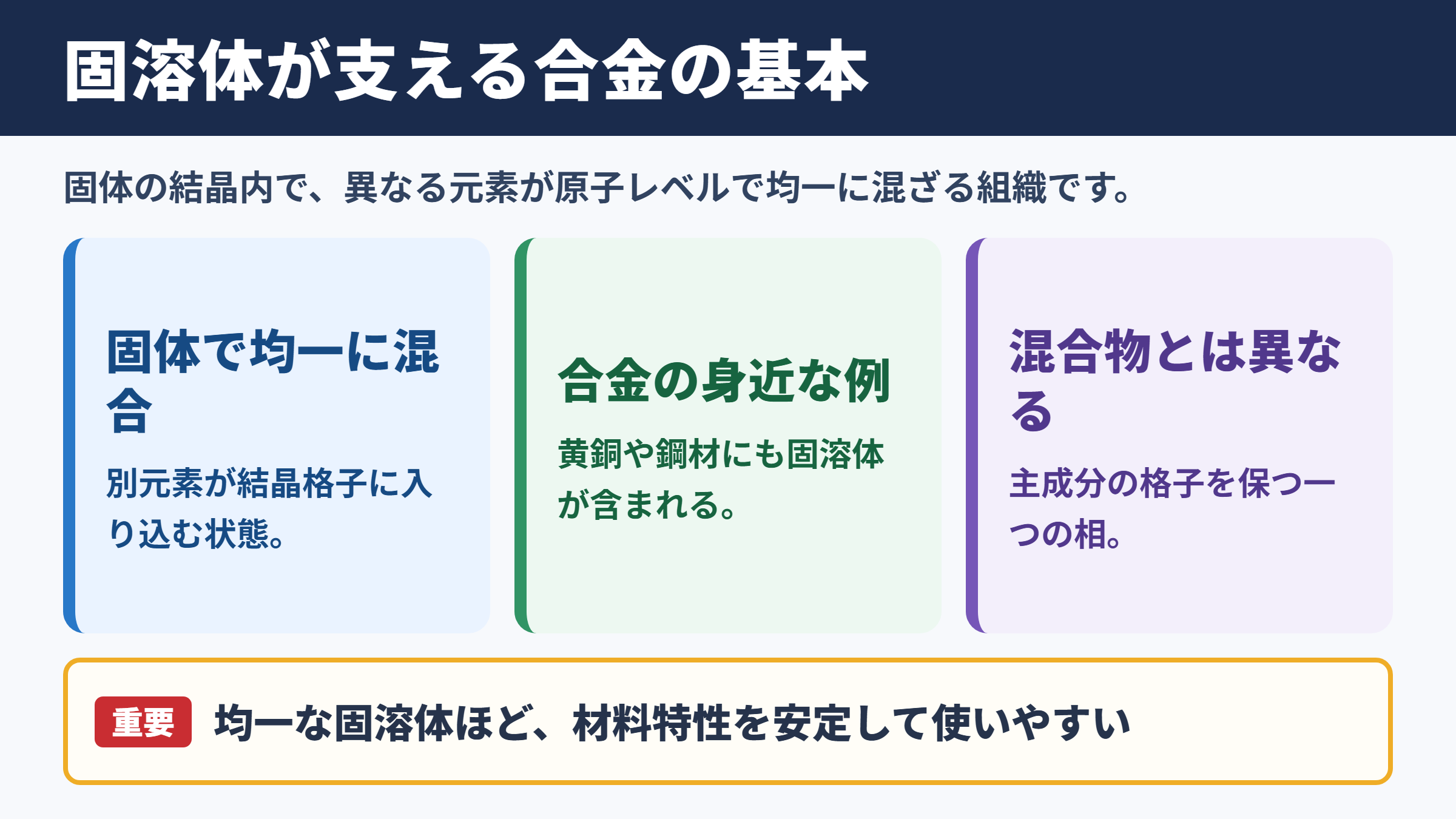

固溶体とは、ある物質の結晶構造の中に、別の元素の原子が入り込み、固体の状態で原子レベルまで均一に混ざったものを指します。

液体に砂糖や塩が溶ける現象を溶液と呼ぶのに対し、固体の結晶内で同じような状態がつくられるため、固溶体という名称になっています。

たとえば銅に亜鉛を加えた黄銅や、鉄に炭素などを加えた鋼材には、固溶体として説明できる組織が含まれます。

見た目には一つの金属に見えても、内部では複数元素の原子が規則的な結晶格子の一部を共有しています。

この均一性が高いほど、材料の性質を安定して利用しやすくなります。

混合物と化合物との違い

固溶体を理解するには、混合物と化合物との違いを押さえることが近道でしょう。

混合物は、成分がそれぞれの性質を比較的保ったまま共存している状態です。

一方の化合物では、元素同士が一定の割合で結び付き、新しい結晶構造や性質を示します。

固溶体はその中間のように見えますが、実際には主成分の結晶構造を基礎にした独自の相として扱われます。

添加元素の割合は、化合物ほど厳密に固定されない場合が多く、温度によって固溶できる限界も変化します。

分類	内部の状態	組成の特徴	例
混合物	複数の物質が比較的独立して存在	任意の割合で混ぜやすい	金属粉末の混合
固溶体	主成分の結晶格子に別元素が溶け込む	固溶限を範囲として持つ	銅亜鉛系の一部
化合物	特定の原子配列による新たな相	組成比が比較的定まりやすい	金属間化合物

材料特性を変える固溶の役割

固溶体が重要視される理由は、少量の添加元素でも材料特性を大きく調整できるためです。

原子の大きさや結合の違いによって結晶格子がわずかにゆがみ、そのゆがみが金属の変形しやすさに影響します。

この現象は固溶強化と呼ばれ、強度を高める代表的な方法です。

また、耐食性、導電率、磁性、熱膨張率なども、固溶する元素の種類と量によって変わります。

材料設計では、単に硬くするだけではなく、加工性やコスト、使用環境とのバランスを見ながら固溶元素を選びます。

結晶構造と原子配列の仕組み

続いては結晶構造と原子配列の仕組みを確認していきます。

結晶格子がつくる金属の骨組み

金属の原子は、完全に無秩序に並んでいるわけではありません。

多くの金属では、原子が一定の規則で繰り返し配置される結晶格子をつくっています。

代表的な結晶構造には、体心立方格子、面心立方格子、六方最密格子があります。

鉄は温度によって結晶構造が変わるため、炭素などの元素をどれだけ固溶できるかも温度域で異なります。

固溶体は、この整った原子配列を大きく壊さず、別の原子を受け入れた状態と考えると理解しやすいでしょう。

格子ひずみと強度の関係

主成分の原子と添加元素の原子で大きさが異なると、周囲の結晶格子には局所的なひずみが生じます。

金属が塑性変形するときは、結晶内にある転位という欠陥が移動します。

ところが格子ひずみがあると、転位は滑らかに動きにくくなります。

その結果として、材料は変形に抵抗し、降伏強さや硬さが高まるという仕組みです。

ただし添加量を増やし過ぎると、延性や靭性が低下することもあります。

高強度化と加工性の両立には、固溶量だけでなく熱処理条件も欠かせません。

温度で変わる固溶限

ある元素がどこまでも主成分の中に溶け込めるわけではありません。

固体として均一に存在できる濃度の上限を、固溶限と呼びます。

一般に高温では原子が動きやすくなるため、固溶限が広がる組み合わせが多く見られます。

冷却により固溶限を超えた成分は、別の相として析出したり、組織変化を起こしたりします。

この変化を利用した代表例が、アルミニウム合金などに用いられる時効硬化です。

状態図は温度と組成による固溶限の変化を読む地図として、合金設計や熱処理の現場で活用されています。

置換型固溶体の特徴

続いては置換型固溶体の特徴を確認していきます。

主成分原子と入れ替わる原子

置換型固溶体とは、主成分となる金属原子が本来いる格子点に、添加元素の原子が置き換わって入る固溶体です。

たとえば銅とニッケルは原子の大きさや結晶構造が近いため、広い組成範囲で置換型固溶体をつくります。

黄銅では、銅の結晶格子の一部を亜鉛原子が占めることで、銅とは異なる強さや色調が得られます。

置換型固溶体では、添加原子も主成分原子と同じ格子点を使うため、原子半径の差が大き過ぎないことが重要です。

形成しやすさを決める条件

置換型固溶体が形成されやすいかどうかは、いくつかの条件で判断されます。

原子半径の差が小さいこと、結晶構造が似ていること、原子価や電気陰性度の差が極端でないことが代表的な要素です。

これらはヒュームロザリーの規則として知られ、合金の相を予測する手掛かりになります。

すべての条件を完全に満たさなければならないわけではありませんが、差が大きいほど固溶範囲は狭くなる傾向です。

確認項目	置換型固溶体への影響	考え方
原子半径	差が小さいほど有利	格子ひずみが過度になりにくい
結晶構造	同じ構造ほど有利	原子配置を保ちやすい
原子価	近いほど広く固溶しやすい傾向	電子状態の差が小さくなる
電気陰性度	差が小さいほど有利	化合物化への傾向を抑えやすい

銅合金とステンレス鋼の例

置換型固溶体の身近な例として、黄銅、白銅、洋白などの銅合金が挙げられます。

銅に亜鉛やニッケルを加えると、強度、耐食性、外観を調整できます。

ステンレス鋼でも、鉄の結晶格子にクロムやニッケルなどが固溶し、耐食性や組織安定性に関わります。

クロムは表面に緻密な不動態皮膜をつくる働きを持ち、さびにくい鋼材を支える重要元素です。

一方で、成分配合によっては複数の相が共存するため、固溶体だけで材料全体を説明できない場合もあります。

侵入型固溶体の特徴

続いては侵入型固溶体の特徴を確認していきます。

格子間に入る小さな原子

侵入型固溶体とは、主成分金属の原子がつくる格子点ではなく、原子と原子のすき間である格子間に小さな原子が入り込む状態です。

代表的な侵入原子には、炭素、窒素、水素、ホウ素などがあります。

金属原子に比べて十分に小さい原子でなければ、格子間へ入ることは難しくなります。

鉄と炭素の関係は特に重要で、鉄鋼材料の強度や熱処理特性を理解する基本となります。

鉄と炭素による強度変化

鉄の中に炭素が侵入型で固溶すると、結晶格子には大きなひずみが生じます。

炭素原子は鉄原子より大幅に小さいものの、格子間に対しては無視できない大きさを持つためです。

そのひずみは転位の移動を妨げ、少量の炭素でも強度に大きく影響します。

炭素量が増えるほど硬さが上がりやすい反面、曲げや衝撃に対する粘りが失われることがあります。

工具鋼、ばね鋼、機械構造用炭素鋼などでは、用途に応じて炭素量と熱処理を細かく調整します。

窒素と水素が及ぼす影響

窒素も侵入型固溶体を形成し、鉄鋼の強化や耐食性の改善に利用されます。

オーステナイト系ステンレス鋼に窒素を加えると、強度を高めながら耐孔食性の向上を狙える場合があります。

ただし、窒素が多過ぎると製造時の扱いが難しくなり、望ましくない析出物につながるおそれもあります。

水素は非常に小さな原子であり、金属中へ侵入しやすい性質を持ちます。

条件によっては水素脆化を引き起こし、突然の割れや強度低下の原因になるため注意が必要です。

侵入型固溶体は強化に役立つ一方で、原子の移動と拡散による劣化にも関わる点を理解しておきましょう。

状態図と熱処理における固溶体

続いては状態図と熱処理における固溶体を確認していきます。

二元系状態図の読み方

二元系状態図は、二つの元素からなる合金について、温度と組成によってどの相が安定するかを示した図です。

縦軸には温度、横軸には組成をとる形式が一般的です。

状態図の中で単相の領域に入っていれば、その条件では均一な固溶体として存在しやすいと判断できます。

二相領域では、固溶体と別の固溶体、または固溶体と化合物などが共存します。

材料を加熱、保持、冷却したときに組織がどう変わるかを考えるには、状態図の確認が欠かせません。

焼なましと均質化処理

鋳造した合金は、冷却の過程で成分が不均一になりやすく、偏析が生じることがあります。

そこで高温で一定時間保持し、原子の拡散を促して組成を均一化する処理が均質化焼なましです。

固溶体を安定して得るためには、適切な温度と保持時間を選ぶ必要があります。

温度が低過ぎれば拡散が進まず、長時間かけても十分な均一化を得にくいでしょう。

反対に温度が高過ぎると、融点近くの部分的な溶融や結晶粒の粗大化を招く可能性があります。

固溶化処理と時効処理

アルミニウム合金や一部のステンレス鋼では、固溶化処理という熱処理が行われます。

これは高温で添加元素を母相へできるだけ固溶させた後、急冷して過飽和固溶体をつくる処理です。

過飽和固溶体は平衡状態ではありませんが、その後に時効処理を行うことで微細な析出物を生じさせ、強度を高められます。

固溶化処理そのものが最終的な強化ではなく、後段の析出制御につながる準備となる点が重要です。

固溶と析出を時間軸で使い分ける技術が、高性能な軽量合金の設計を支えています。

固溶体の代表例と材料選定の視点

続いては固溶体の代表例と材料選定の視点を確認していきます。

黄銅と白銅に見られる銅系合金

黄銅は銅と亜鉛を主成分とする合金で、配合によって強さ、加工性、色合いを調整できます。

亜鉛量が比較的少ない領域では、銅を基礎とする置換型固溶体が形成されます。

配管部品、建築金物、楽器、装飾品などに黄銅が使われるのは、加工しやすさと美観を両立しやすいためです。

白銅は銅とニッケルを主成分とする合金で、海水に対する耐食性が求められる機器や硬貨などに用いられます。

銅とニッケルは広い範囲で固溶しやすく、均一な性質を得やすい組み合わせとして知られています。

鉄鋼材料に見られる固溶の違い

鉄鋼材料では、炭素の侵入型固溶と、クロムやニッケルなどの置換型固溶が同時に関わります。

フェライトは体心立方格子を持ち、炭素の固溶量は比較的少ない組織です。

オーステナイトは面心立方格子であり、炭素や窒素をより多く受け入れられます。

この違いが、焼入れ、焼戻し、浸炭、窒化といった多様な熱処理の基礎になります。

使用する温度、必要な硬さ、溶接性、耐食性を考慮し、適した鋼種を選ぶことが大切です。

材料例	主な固溶の形	期待される特性	主な用途
黄銅	銅中の亜鉛の置換型固溶	加工性と強度の調整	金物、バルブ、装飾品
白銅	銅中のニッケルの置換型固溶	耐海水性、耐食性	硬貨、熱交換器
炭素鋼	鉄中の炭素の侵入型固溶	硬さ、強度の変化	機械部品、構造部材
ステンレス鋼	鉄中のクロムやニッケルの置換型固溶	耐食性、組織安定性	厨房機器、設備部材
アルミニウム合金	添加元素の固溶と析出	軽量、高強度	輸送機器、機械部品

用途に合わせた評価項目

材料を選ぶときは、固溶体の種類だけで優劣を決めることはできません。

引張強さ、硬さ、伸び、疲労強度、耐食性、導電率、熱伝導率、加工コストを総合的に評価する必要があります。

たとえば電気配線には高い導電率が求められるため、固溶元素を増やして強化し過ぎると不利になる場合があります。

反対に高温部品や摩耗部品では、多少の導電性低下よりも強度や耐熱性を優先することがあるでしょう。

固溶体は性能を調整する手段の一つであり、析出強化、加工硬化、表面処理と組み合わせて検討することが実務的です。

固溶体の要点

固溶体とは、主成分の結晶構造に別の元素が原子レベルで溶け込んだ固体の組織です。

主成分原子と置き換わる置換型固溶体と、結晶格子のすき間に小さな原子が入る侵入型固溶体に大きく分けられます。

置換型では原子半径や結晶構造の近さが重要であり、侵入型では炭素や窒素のような小さな原子が大きな役割を果たします。

固溶による格子ひずみは転位の移動を妨げ、金属の強度や硬さを高める要因になります。

一方で、添加量、温度、冷却速度によって固溶限や組織は変化するため、状態図と熱処理をあわせて理解することが重要です。

黄銅、白銅、炭素鋼、ステンレス鋼、アルミニウム合金などの性質は、固溶体の考え方を知ることでより深く読み解けるでしょう。
