工作機械や加工設備について調べていると、スピンドルという言葉を目にする機会があります。

主軸と訳されることも多い部品ですが、単に回転する軸を指すだけではなく、モーター、軸受、工具保持部、制御技術までを含む重要な機構です。

スピンドルの役割を理解すると、切削加工の精度、加工面の美しさ、工具寿命、機械選びの見方も変わってくるでしょう。

この記事では、工作機械におけるspindleの意味から基本構造、モーターとの関係、回転数や精度の考え方、日常点検のポイントまでを分かりやすく紹介します。

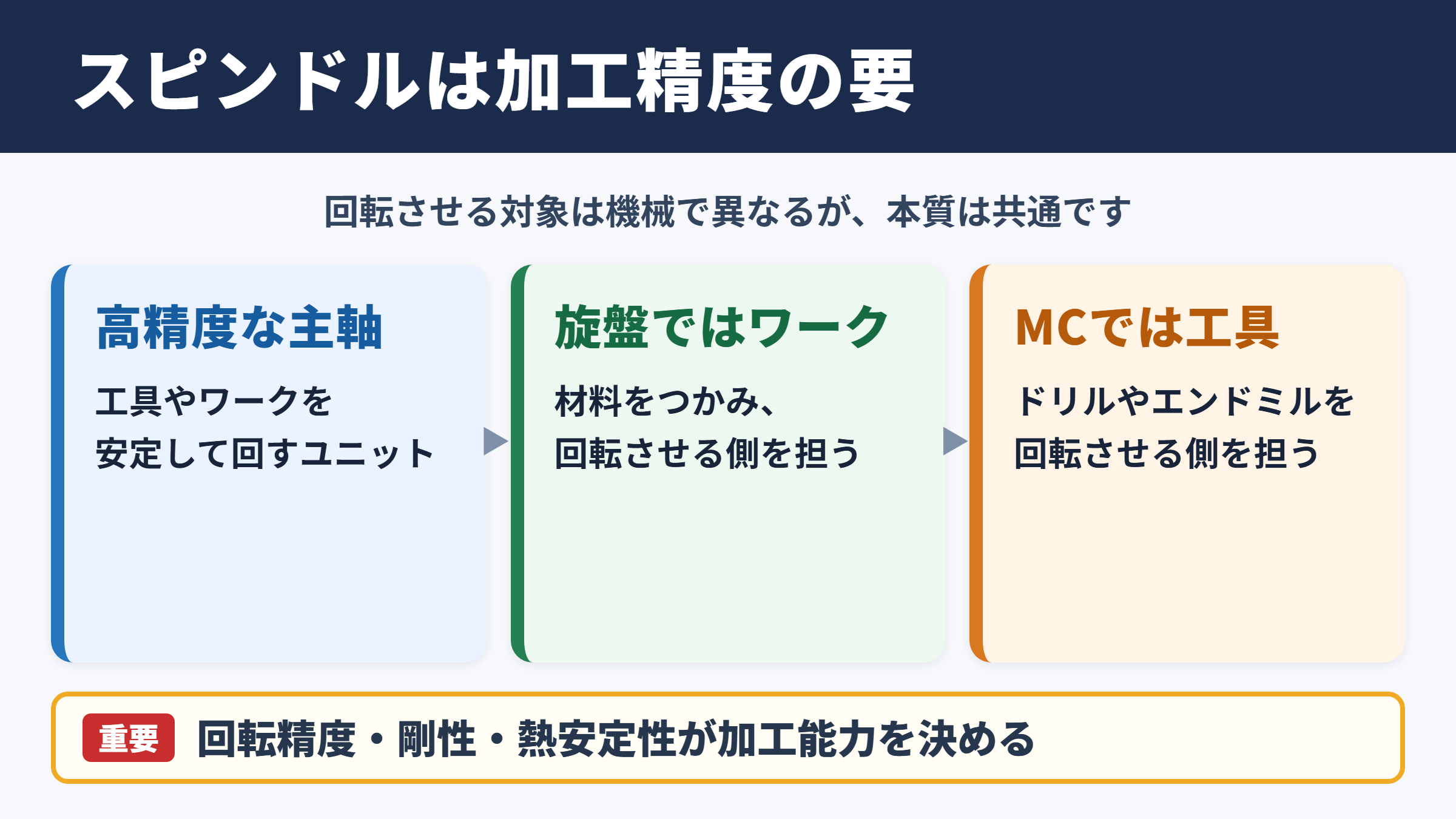

スピンドルの意味と工作機械での役割

それではまずスピンドルの意味と役割について解説していきます。

スピンドルが示す主軸の概念

spindleは英語で、回転する細長い軸や紡錘車の軸を表す言葉です。

工作機械の分野では、工具またはワークを回転させるための高精度な主軸ユニットを意味するのが一般的です。

旋盤では材料をつかんで回す側がスピンドルとなり、フライス盤やマシニングセンタではエンドミルやドリルなどの工具を回す側を指します。

そのため、同じスピンドルという名称でも、加工機の種類によって担う対象は異なります。

ただし、回転運動を加工に利用し、その回転精度が製品精度を左右するという本質は共通しています。

現場では主軸、スピンドル、主軸ユニットと呼び分けられることがあります。

主軸は機械の機能を表す言い方であり、スピンドルは軸本体だけでなく、軸受や駆動部を含む構成体として扱われることも少なくありません。

加工精度を支える回転中心

スピンドルの最も大切な仕事は、工具またはワークを指定された位置で安定して回転させることです。

回転中心がわずかに振れるだけでも、穴の真円度、側面の直角度、切削面の粗さに影響が出ます。

例えば、直径の小さいドリルを高速で回す場面では、ほんの数ミクロン程度の振れでも工具の折損につながる場合があります。

反対に、大径工具で重切削を行う場合には、回転精度に加えて曲げに耐える剛性が重要になります。

回転数だけが高いスピンドルを選んでも、荷重に負けてしまえば安定した加工はできません。

精密加工では、主軸端部の振れ、温度変化による伸び、保持具の清潔さまでを一体で管理します。

主な工作機械での使われ方

マシニングセンタでは、スピンドル先端に工具ホルダを装着し、工具交換装置と連携しながら穴あけ、側面加工、溝加工などを行います。

NC旋盤では、チャックを取り付けたスピンドルが材料を保持し、バイトを当てて外径や内径を削ります。

研削盤では、砥石を回す砥石軸や、ワークを保持する主軸の精度が仕上げ面に直結します。

木工用ルーター、基板加工機、歯科技工用ミリングマシン、半導体製造装置などにも、目的に応じたスピンドルが使われています。

対象物が金属か樹脂か、工具が小径か大径か、低速で強いトルクが必要かによって、最適な仕様は変わります。

設備の種類	スピンドルが回すもの	重視されやすい性能
マシニングセンタ	エンドミルやドリル	回転数、工具交換性、振れ精度
NC旋盤	チャックで保持したワーク	把握力、低速トルク、剛性
研削盤	砥石またはワーク	真円度、低振動、熱安定性
基板加工機	小径ドリルやルーター	高速回転、微小振れ、低騒音
木工ルーター	ルータービット	切削能力、粉じん対策、操作性

スピンドルの基本構造と回転の仕組み

続いてはスピンドルの基本構造と回転の仕組みを確認していきます。

軸本体と軸受による支持構造

スピンドルの中心には、工具ホルダやチャックを取り付ける軸本体があります。

この軸が回転中にぶれないよう、複数の軸受で精密に支持する構造です。

軸受にはアンギュラ玉軸受、円筒ころ軸受、静圧軸受、空気軸受などが用いられます。

一般的な加工機ではアンギュラ玉軸受が広く使われ、ラジアル方向とスラスト方向の荷重を受けられる点が特徴です。

高い精度が必要な機種では、軸受の予圧も慎重に設定されます。

予圧とは、軸受内部にあらかじめ適度な荷重を加え、すきまを抑える考え方です。

予圧が不足すると振れや振動が出やすくなり、過大であれば発熱や摩耗を招くため、ちょうどよいバランスが求められます。

モーターから回転を伝える方式

スピンドルを回す力は、主に電動モーターから供給されます。

駆動方式は、ベルトを介して回転を伝えるベルト駆動、歯車で伝えるギヤ駆動、モーターと軸を直結するダイレクト駆動に分けられます。

さらに、回転子そのものをスピンドル内部に組み込んだビルトインモーター式もあります。

ビルトインモーター式は伝達部品が少なく、高速回転と素早い加減速に向く方式です。

一方で、発熱を逃がすための冷却設計や、保守時の交換コストを考慮する必要があります。

工具保持部とクランプ機構

工具を回すスピンドルでは、先端のテーパ穴に工具ホルダを装着する構造が多く採用されています。

代表的な規格にはBT、CAT、HSK、CAPTOなどがあり、使用する工作機械や加工内容によって選ばれます。

工具ホルダは内部のドローバーと呼ばれる引き棒によって保持されます。

皿ばねの力でプルスタッドを引き込み、強い保持力を得る仕組みです。

工具交換時には油圧や空圧でばね力を一時的に解除し、ホルダを着脱します。

テーパ面に切りくず、油、傷が残ると、取り付け時の偏心や接触不良の原因になります。

工具を交換するたびに清掃する習慣が、主軸精度を長く保つ基本となります。

モーター性能と回転数とトルクの関係

続いてはモーター性能と回転数とトルクの関係を確認していきます。

回転数が加工に与える影響

スピンドル回転数は、切削速度を決める大きな要素です。

切削速度とは、工具の刃先が材料表面を移動する速さを表す値であり、材料や工具材種に合わせて設定します。

回転数が低すぎると、工具が材料を十分に切れず、切削面が荒れたり、加工時間が長くなったりすることがあります。

高すぎる場合は発熱が増え、工具摩耗、溶着、びびり振動が起きる可能性があります。

特にアルミニウムや樹脂の加工では高速回転が有効なことがありますが、工具径と送り速度の組み合わせを外すと品質は安定しません。

低速トルクと高速出力の考え方

トルクは、軸を回そうとする力の大きさです。

大径ドリルで穴をあける加工や、深い切込みで材料を削る加工では、十分な低速域のトルクが求められます。

一方、高速仕上げでは、最高回転数と連続運転時の出力が重要になります。

カタログを見る際は最高回転数だけで比較せず、定格出力、定格トルク、最大トルク、連続使用できる回転領域も確認しましょう。

短時間だけ発揮できる最大出力と、長時間にわたって使える定格出力には差があります。

荒加工と仕上げ加工の両方を行う設備では、広い回転域で安定した性能を出せるスピンドルが便利です。

インバーター制御と回転の安定性

多くの工作機械では、インバーターによってモーターの回転数を制御しています。

インバーターは電源周波数を変化させ、指令された回転数へスムーズに加速、減速させる装置です。

制御の応答性が良いと、タップ加工やねじ切りのように正確な同期が必要な作業でも安定しやすくなります。

エンコーダを組み合わせれば、現在の回転位置や回転速度を検出できます。

このフィードバックによって、負荷変動があっても回転数を保ちやすくなります。

ただし、機械的なバランス不良や軸受摩耗がある場合、制御だけで振動を完全に消すことはできません。

スピンドル精度と振れと熱変位

続いてはスピンドル精度と振れと熱変位を確認していきます。

振れ精度と加工不良の関係

スピンドルの振れとは、回転する先端が理想的な中心からどれだけ外れて動くかを示す考え方です。

振れが大きいと、工具の一部の刃だけに負荷が集中し、摩耗や欠けが早まります。

穴あけでは穴径が大きくなったり、真円度が悪くなったりすることがあります。

側面加工では、加工面に周期的な模様が出る場合もあります。

測定にはダイヤルゲージやテストバーを用い、主軸端、ホルダ装着部、工具先端という順に確認すると原因を絞り込みやすくなります。

工具先端で振れが大きい場合でも、必ずしもスピンドル本体の異常とは限りません。

ホルダ、コレット、工具の曲がり、取り付け面の汚れも疑う必要があります。

熱変位が起こる理由

高速回転を続けると、軸受の摩擦やモーターの発熱によってスピンドル温度が上がります。

金属は温度上昇によりわずかに伸びるため、主軸先端の位置も変化します。

この現象を熱変位と呼びます。

高精度な金型加工や長時間の連続加工では、数ミクロンの変化でも寸法に影響する場合があります。

そのため、冷却ジャケットに冷却液を循環させる方式、温度センサーで状態を監視する方式、機械側で補正値を反映する方式などが使われます。

加工を始める前に一定時間空運転を行い、熱状態を安定させる運用も有効です。

剛性とびびり振動の対策

切削中に発生するびびり振動は、加工面の悪化や工具破損につながります。

原因には、スピンドル剛性不足、工具の突き出し過大、ワーク保持不足、回転数と送り条件の不適合などがあります。

主軸の剛性は、軸径、軸受配置、予圧、ハウジング構造によって左右されます。

対策としては、まず工具の突き出し量を必要最小限にし、ホルダの把握状態を確認する方法が基本です。

そのうえで回転数を少し変更し、共振しやすい回転域から外すと改善することがあります。

加工条件だけでなく、工具、ホルダ、治具、ワークまでを一つの系として見直すことが重要でしょう。

スピンドルの種類と用途別の選び方

続いてはスピンドルの種類と用途別の選び方を確認していきます。

ベルト駆動とダイレクト駆動の違い

ベルト駆動式は、モーターとスピンドルをベルトで接続する方式です。

構造が比較的分かりやすく、プーリー比の変更によって回転特性を調整しやすい利点があります。

モーターからの熱が主軸に直接伝わりにくい点も魅力です。

ただし、ベルトの張り具合や経年劣化は、回転伝達や振動に影響します。

ダイレクト駆動式は、モーターと主軸を直結するため、伝達ロスを抑えやすく、素早い応答が期待できます。

高速加工や同期制御を重視する設備で採用されることが多い方式です。

高速スピンドルと重切削用スピンドル

高速スピンドルは、小径工具を使う精密加工、微細加工、アルミニウム加工、樹脂加工などで力を発揮します。

高回転に対応するため、回転バランス、軸受性能、潤滑、冷却の設計が重要になります。

重切削用スピンドルは、比較的低い回転数でも大きなトルクを出し、鋼材や鋳物を大きく削る用途に向いています。

このタイプでは、太い軸と強固な軸受支持が性能を支えます。

高速仕様を重切削に流用したり、重切削仕様で小径工具の高速加工をしたりすると、期待した能率が得られないことがあります。

用途別に確認したい仕様項目

スピンドルを選定するときは、回転数、出力、トルクだけでなく、保持方式、冷却方式、潤滑方法、取付寸法も確認します。

自動工具交換を行う場合は、対応するテーパ規格やプルスタッド形状の一致が欠かせません。

長時間の連続稼働では、冷却装置や温度監視機能の有無が保守性にも影響します。

粉じんや切削液が多い環境なら、シール性能やエアパージ機構も検討項目です。

確認項目	確認する内容	用途との関係
最高回転数	連続運転可能な上限回転数	小径工具や高速仕上げ
トルク	低速域と定格域のトルク	大径工具や荒加工
主軸端形式	BT、HSK、チャック形状など	既存ホルダとの互換性
振れ精度	許容振れと測定位置	穴精度や微細加工
冷却方式	空冷、水冷、油冷など	連続運転と熱変位対策
潤滑方式	グリース、オイルエアなど	寿命と保守作業

スピンドルの保守点検と故障予防

続いてはスピンドルの保守点検と故障予防を確認していきます。

日常点検で見るべき異常の兆候

スピンドルの異常は、突然発生するように見えても、前兆が出ていることがあります。

以前より高い音がする、回転中のうなりが増えた、振動が大きくなった、加工面が荒れたといった変化は見逃せません。

スピンドル周辺の温度が異常に高い場合も、軸受、潤滑、冷却系統を確認する必要があります。

工具交換時にホルダが入りにくい、クランプ音が不自然、切削中に工具が抜けるような挙動がある場合は、保持機構の点検を急ぎましょう。

異音と振動を放置したまま運転を続けることは、軽微な不具合を大きな故障へ進める要因になります。

清掃と工具交換時の注意点

主軸テーパ面、工具ホルダのテーパ面、プルスタッド周辺には、切りくずや切削油が付着しやすいものです。

わずかな異物でも接触面の姿勢を狂わせ、振れや保持力低下の原因になります。

工具交換の前後に専用の清掃具や柔らかい布で汚れを除去し、傷の有無を確認しましょう。

強い圧力で硬い工具を当てると、精密な面を傷つけるおそれがあります。

コレットチャックを使う場合は、コレットの割れ、摩耗、正しい装着順序も確認が必要です。

工具を深く入れすぎたり、規定外の締め付けを行ったりすると、把握精度を損なうことがあります。

潤滑と冷却装置の管理

軸受の潤滑は、スピンドル寿命に直結する管理項目です。

グリース潤滑式では、指定された時期と量を守る必要があります。

多すぎるグリースは発熱を招くことがあり、少なすぎれば潤滑不足となります。

オイルエア潤滑式では、オイル量、空気圧、配管詰まりを定期的に確認します。

冷却機を備えた設備では、冷却液の温度、流量、フィルター、漏れも点検対象です。

メンテナンス履歴を残すことで、回転時間と不具合傾向の関係を把握しやすくなります。

スピンドルの意味と活用のまとめ

スピンドルとは、工作機械で工具やワークを高精度に回転させる主軸、または主軸ユニットを指す言葉です。

軸本体、軸受、モーター、工具保持機構、冷却や潤滑の仕組みが組み合わさり、加工精度を支えています。

選定時には最高回転数だけでなく、加工に必要なトルクと剛性、振れ精度、熱変位対策、工具ホルダとの互換性を確認することが大切です。

また、テーパ面の清掃、異音の確認、潤滑と冷却装置の管理を続けることで、スピンドルの性能を長く保ちやすくなります。

主軸の特性を理解し、加工目的に合った条件と保守を行うことが、安定した品質と生産性の向上につながるでしょう。
