ss400の許容応力は？曲げやせん断の値も！（ss400 許容曲げ応力：許容応力 曲げ：規格値など）

SS400は、建築物の鉄骨、架台、ブラケット、機械フレームなどで幅広く使われる一般構造用圧延鋼材です。

設計時には材料強度だけでなく、部材に生じる引張、圧縮、曲げ、せん断といった応力を許容応力以下に収める必要があります。

ただし、SS400の許容応力は一律の固定値ではありません。

板厚、設計基準、荷重条件、接合方法によって採用すべき数値が変わるため、用途に合う規格と計算ルールを確認することが重要です。

この記事では、SS400の規格値を踏まえながら、曲げ応力やせん断応力の目安、計算の考え方、確認時の注意点を詳しく解説します。

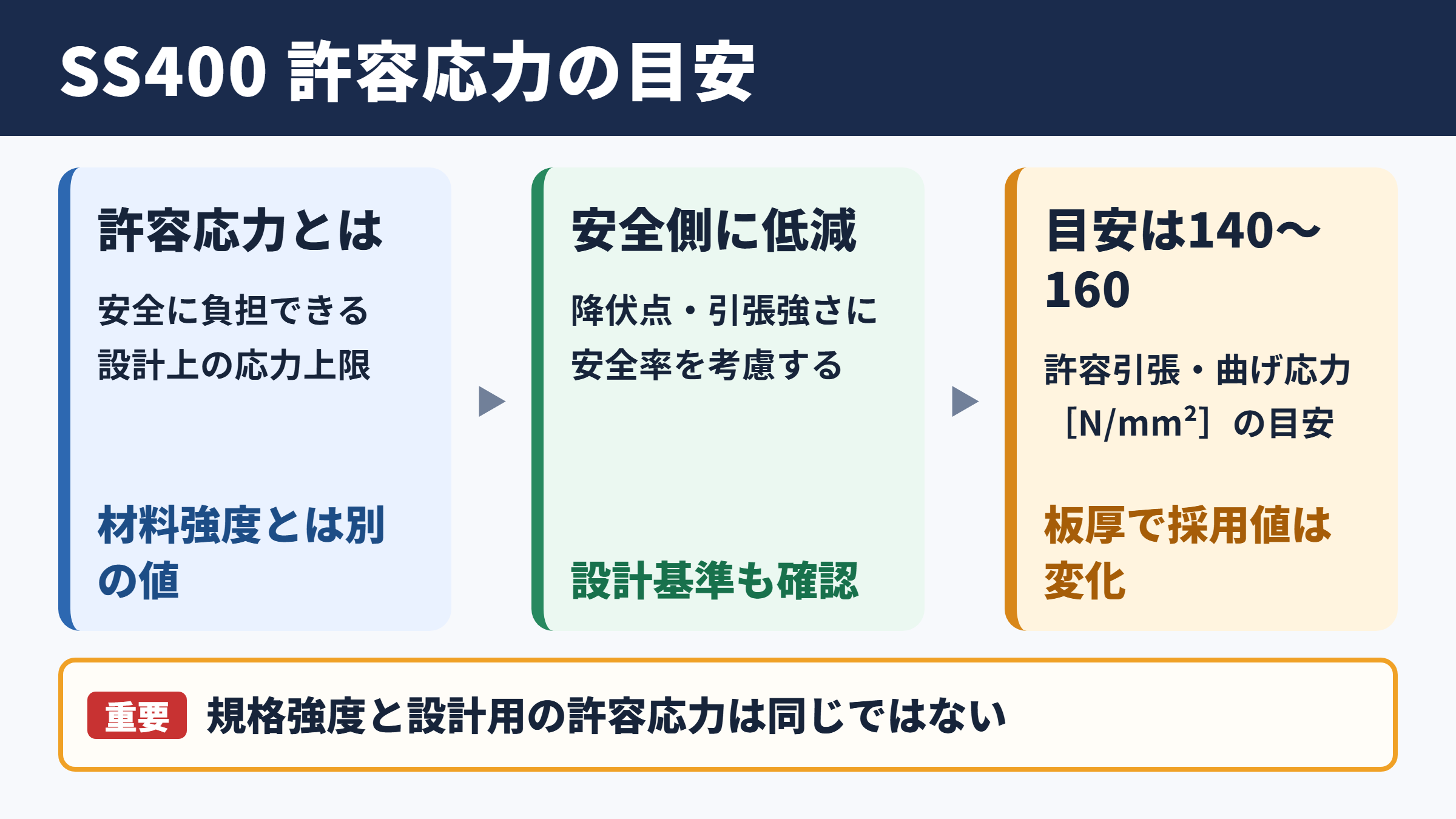

SS400の許容応力の目安

それではまずSS400の許容応力について解説していきます。

許容応力と材料強度の違い

許容応力とは、部材が通常使用される状態で安全に負担できる応力の上限として、設計計算に用いる値です。

一方で、SS400の引張強さや降伏点は、材料試験によって得られる材料そのものの強度を示します。

降伏点に達すると、荷重を取り除いても元の形に戻らない塑性変形が始まる可能性があります。

そのため設計では、降伏点や引張強さをそのまま使うのではなく、安全率や設計基準を考慮して小さくした許容応力を使います。

規格の強度と設計に使う許容応力は同じ意味ではない点が、最初に押さえたいポイントです。

特に設備架台や機械部品では、破断しなければよいだけでは不十分です。

たわみ、振動、ボルトの緩み、溶接部への影響まで含めて検討する必要があります。

一般的な設計で使われる数値の考え方

SS400の許容引張応力や許容曲げ応力は、簡易的な機械設計ではおおむね140から160N毎平方ミリメートル程度を目安に扱われることがあります。

これは、板厚に応じた降伏点を安全側に見込み、一定の安全率を考慮した考え方です。

薄い鋼材ほど降伏点の規格値が高く、板厚が大きくなるほど低下するため、同じSS400でも採用値が変わります。

板厚の区分	降伏点の下限値	許容引張応力と許容曲げ応力の目安
16ミリメートル以下	245N毎平方ミリメートル	おおむね160N毎平方ミリメートル前後
16ミリメートル超40ミリメートル以下	235N毎平方ミリメートル	おおむね155N毎平方ミリメートル前後
40ミリメートル超100ミリメートル以下	215N毎平方ミリメートル	おおむね140N毎平方ミリメートル前後
100ミリメートル超	205N毎平方ミリメートル	おおむね135N毎平方ミリメートル前後

表の値は設計の考え方を理解するための目安であり、特定の工事や製品の正式な設計値を示すものではありません。

建築、橋梁、クレーン、圧力設備などでは、それぞれの設計基準に定められた値を優先します。

用途別に数値が変わる理由

同じSS400でも、建築鉄骨の梁と、工場内の軽量な作業台では、要求される安全性や荷重条件が異なります。

人が常時利用する設備、落下時の危険が大きい部材、繰り返し荷重を受ける部材では、より慎重な検討が必要でしょう。

また、屋外の架台では腐食による板厚減少も無視できません。

設計時の板厚が十分でも、腐食代を見込まなければ長期使用で断面性能が低下します。

許容応力は安全設計の出発点であり、最終判断そのものではありません。

SS400の規格値と板厚区分

続いてはSS400の規格値と板厚区分を確認していきます。

JISにおけるSS400の位置付け

SS400は、JIS G 3101に規定される一般構造用圧延鋼材です。

SSは構造用鋼材を表し、400は引張強さの下限値がおおむね400N毎平方ミリメートル級であることに由来します。

建築や産業機械の分野で使いやすく、流通量が多い点も特徴です。

ただし、SS400という名称だけでは、降伏点が常に同じとは限りません。

規格では板厚によって降伏点の下限値が定められているため、図面やミルシートで板厚と材質を照合する必要があります。

引張強さと降伏点の規格値

SS400の引張強さは、一般に400から510N毎平方ミリメートルの範囲で規定されています。

引張強さは破断に至るまでに耐えられる最大応力を表す値です。

対して降伏点は、恒久的な変形が始まる目安として設計で重視される数値となります。

項目	SS400の代表的な規格値	設計上の確認事項
引張強さ	400から510N毎平方ミリメートル	破断に対する材料強度の範囲
降伏点 16ミリメートル以下	245N毎平方ミリメートル以上	比較的薄い板材での下限値
降伏点 16ミリメートル超40ミリメートル以下	235N毎平方ミリメートル以上	中程度の板厚での下限値
降伏点 40ミリメートル超100ミリメートル以下	215N毎平方ミリメートル以上	厚板で強度低下を考慮

実際の材料試験値が規格値を上回る場合もありますが、通常の設計では規格下限値を基準に考えるのが基本です。

実測値だけを根拠に設計余裕を削ることは、材料管理や施工管理の面から慎重に判断する必要があります。

ミルシートと図面の照合

購入した鋼材がSS400であることは、ミルシートや検査証明書で確認できます。

ミルシートには、鋼種、寸法、化学成分、引張試験値などが記載されています。

設計計算で用いた板厚と、実際に加工する材料の板厚が一致しているかも確認しましょう。

レーザー切断や穴あけ、曲げ加工を行う場合には、加工後に有効断面が減少することがあります。

ボルト穴や切欠きがある部材では、元の断面積ではなく、欠損を考慮した断面で応力を計算する場面もあります。

曲げ応力と許容曲げ応力

続いては曲げ応力と許容曲げ応力を確認していきます。

曲げ応力が発生する場面

曲げ応力は、梁の中央に荷重がかかるとき、片持ちブラケットの先端に機器を載せるとき、棚板を支えるときなどに発生します。

部材の片側には引張応力が生じ、反対側には圧縮応力が生じる仕組みです。

梁の中央付近や固定端付近など、曲げモーメントが大きくなる場所を見落とすと危険です。

SS400の許容曲げ応力は、一般的な許容応力度設計では許容引張応力と同程度の値として扱われることが多くあります。

板厚が16ミリメートル以下の材料では、160N毎平方ミリメートル前後を一つの目安とするケースがあります。

曲げ応力の基本計算

曲げ応力は、曲げモーメントを断面係数で割って求めます。

断面係数は、部材断面が曲げに抵抗する能力を示す値です。

同じ断面積でも、材料を曲げの中立軸から遠い位置に配置できるH形鋼や角形鋼管は、平鋼より効率よく曲げに抵抗できます。

そのため、単に板厚を増やすだけでなく、断面形状を見直すことも有効な対策になります。

ただし、薄い板を使った長い梁では、応力計算上は問題がなくても、大きなたわみが発生する場合があります。

たわみと横座屈の確認

曲げ応力が許容値以内であっても、使用中のたわみが大きいと、扉の開閉不良や機械の芯ずれにつながることがあります。

見た目の不具合や振動の増加も起こりやすくなるため、強度計算と並行してたわみ量を確認しましょう。

また、梁の圧縮側フランジが横方向に支えられていない場合、横座屈を起こすおそれがあります。

横座屈は、部材全体が横にねじれながら不安定になる現象です。

曲げ応力だけで梁の安全性を判断せず、たわみと座屈も合わせて確認することが欠かせません。

せん断応力と接合部の確認

続いてはせん断応力と接合部の確認をしていきます。

せん断応力の基本的な考え方

せん断応力は、部材を横方向にずらそうとする力によって生じる応力です。

梁の支点付近、ボルト接合部、溶接部、ピンを使う支持部などで重要になります。

SS400の許容せん断応力は、許容引張応力より小さく設定されます。

一般的な目安としては、許容引張応力の約0.6倍程度で考え、90から95N毎平方ミリメートル前後となることがあります。

ただし、この数値も採用する設計基準により異なるため、許容曲げ応力と同じ感覚で決めないことが重要です。

梁のせん断力と危険箇所

単純支持梁では、せん断力は支点付近で大きくなる傾向があります。

中央に集中荷重がかかる梁では、曲げモーメントは中央で最大になりますが、せん断力は左右の支点近くで注意が必要です。

ウェブが薄い形鋼や、穴あけ加工をした板材では、せん断に対する有効断面の低下にも目を向けましょう。

局部的に荷重が集中する場合には、面圧や局部座屈の確認が必要になることもあります。

ボルトと溶接部における注意点

部材本体が十分に強くても、ボルトや溶接部が先に破損すれば構造全体の安全性は確保できません。

ボルト接合では、ボルト軸のせん断、鋼板の支圧、穴周辺の破断、縁端の破れなどを確認します。

溶接接合では、すみ肉溶接の有効のど厚、溶接長、荷重方向、溶接欠陥の有無が重要です。

確認する部位	主な検討内容	見落としやすい点
ボルト	せん断、引張、支圧	偏心荷重によるボルトごとの負担差
ボルト穴周辺	有効断面、端抜け、破断	穴径と縁端距離の不足
すみ肉溶接	のど厚、溶接長、せん断	有効長の取り違え
母材	局部応力、座屈、変形	補強板端部への応力集中

接合部は力の流れが変化する場所であり、局部的な応力集中が生じやすい部分です。

許容応力を用いた設計計算

続いては許容応力を用いた設計計算を確認していきます。

荷重条件の整理

許容応力計算を始める前に、まず荷重の種類と作用位置を整理します。

自重、積載荷重、機器重量、風荷重、地震荷重、配管荷重、作業時の一時荷重などを分けて考えることが基本です。

静的な荷重だけでなく、起動停止による衝撃、モーターの振動、搬送物の落下といった動的な影響にも注意が必要でしょう。

荷重の単位をキログラム重のまま扱うと、計算時に混乱しやすくなります。

設計ではニュートンやキロニュートンに統一し、力、モーメント、応力の単位を最後までそろえると確認しやすくなります。

断面性能の求め方

曲げ計算には断面二次モーメントと断面係数が必要です。

平鋼、丸鋼、角形鋼管、H形鋼などでは、断面形状ごとに計算式が異なります。

例えば矩形断面を強軸方向に曲げる場合、板幅と板厚のどちらが曲げ方向の高さになるかで断面係数が大きく変わります。

幅の広い平鋼を寝かせて使うより、立てて使うほうが曲げに強くなるのは、断面係数が大きくなるためです。

材料を増やすより、断面の向きを変えるだけで大きく改善できる場合があります。

安全率と設計余裕

許容応力は、すでに一定の安全性を見込んだ数値として扱われます。

それでも、設計値が許容値ぎりぎりになる場合は、製作誤差、荷重の増加、腐食、使用条件の変更に対する余裕が小さくなります。

特に現場で追加機器が載る可能性がある架台や、将来の改造を予定するフレームでは、余裕を持たせる設計が有効です。

一方で、必要以上に材料を厚くすると重量やコストが増え、施工性も下がることがあります。

強度、剛性、重量、加工性、コストのバランスを取ることが、実務における設計の要点です。

応力が許容値以下であることに加え、変形と施工性まで確認した設計が望まれます。

SS400を使用する際の注意点

続いてはSS400を使用する際の注意点を確認していきます。

疲労と繰り返し荷重

SS400に繰り返し荷重が作用する場合、静的な許容応力だけでは評価が不十分になることがあります。

クレーン走行部、回転機器の支持台、往復運動する装置、頻繁に荷重が変わる棚などでは、疲労破壊への配慮が必要です。

疲労では、最大応力が材料の降伏点より低くても、長期間の繰り返しで亀裂が進展する場合があります。

溶接止端、ボルト穴、急な断面変化、切欠きの周辺は応力集中が起こりやすい箇所です。

繰り返し荷重を受ける部材では、応力の大きさだけでなく変動回数と形状にも注意します。

腐食と使用環境

SS400は耐候性鋼やステンレス鋼ではないため、湿気、結露、塩分、薬品がある環境では防食対策が欠かせません。

塗装、めっき、防錆油などを選定し、施工後に傷ついた部分の補修も計画します。

屋外設備では、雨水がたまりやすい形状や、異種金属との接触による腐食にも注意が必要です。

腐食が進むと板厚が減少し、断面積と断面係数が小さくなります。

つまり、使用年数の経過とともに引張、曲げ、せん断のすべてに対する余裕が減る可能性があります。

加工と熱影響の扱い

SS400は加工しやすい材料ですが、溶接、曲げ、穴あけ、ガス切断によって部材の状態は変化します。

溶接部の近傍では熱影響を受け、残留応力や変形が生じることがあります。

長い部材や薄板では、溶接順序によるひずみの違いも無視できません。

また、鋭い切欠きやバリを残すと、亀裂の起点になるおそれがあります。

加工後には寸法、直角度、反り、穴位置、溶接外観を確認し、設計どおりの断面性能を確保しましょう。

SS400の許容応力のまとめ

SS400の許容応力は、引張や曲げで140から160N毎平方ミリメートル前後、せん断で90から95N毎平方ミリメートル前後が目安として扱われることがあります。

ただし、これらは板厚や設計基準によって変化するため、すべての用途に共通する固定値ではありません。

まずJISの規格値と実際の板厚を確認し、対象となる設計基準に沿って許容引張応力、許容曲げ応力、許容せん断応力を選定しましょう。

曲げを受ける部材では断面係数とたわみを、せん断を受ける部材では支点付近や接合部を重点的に確認することが大切です。

さらに、ボルト穴による断面欠損、溶接部、疲労、腐食、座屈まで考慮すれば、より実用的で安全性の高い設計につながります。

SS400の許容応力は数値を覚えるためのものではなく、部材がどのように壊れる可能性があるかを整理するための基準として活用するとよいでしょう。
