鋼を焼入れした後に得られるマルテンサイトは非常に硬い一方で、割れやすさを抱えた組織です。

この弱点を調整し、実用的な強度と粘り強さを両立させる重要な熱処理が焼き戻しです。

焼き戻しによって変化した組織は、機械部品、工具、ばね、金型など幅広い製品の性能を左右します。

本記事では、焼戻しマルテンサイトの意味、生成過程、硬度と靭性の関係、観察時のポイントまでをわかりやすく解説します。

焼戻しマルテンサイトの特徴

それではまず焼戻しマルテンサイトについて解説していきます。

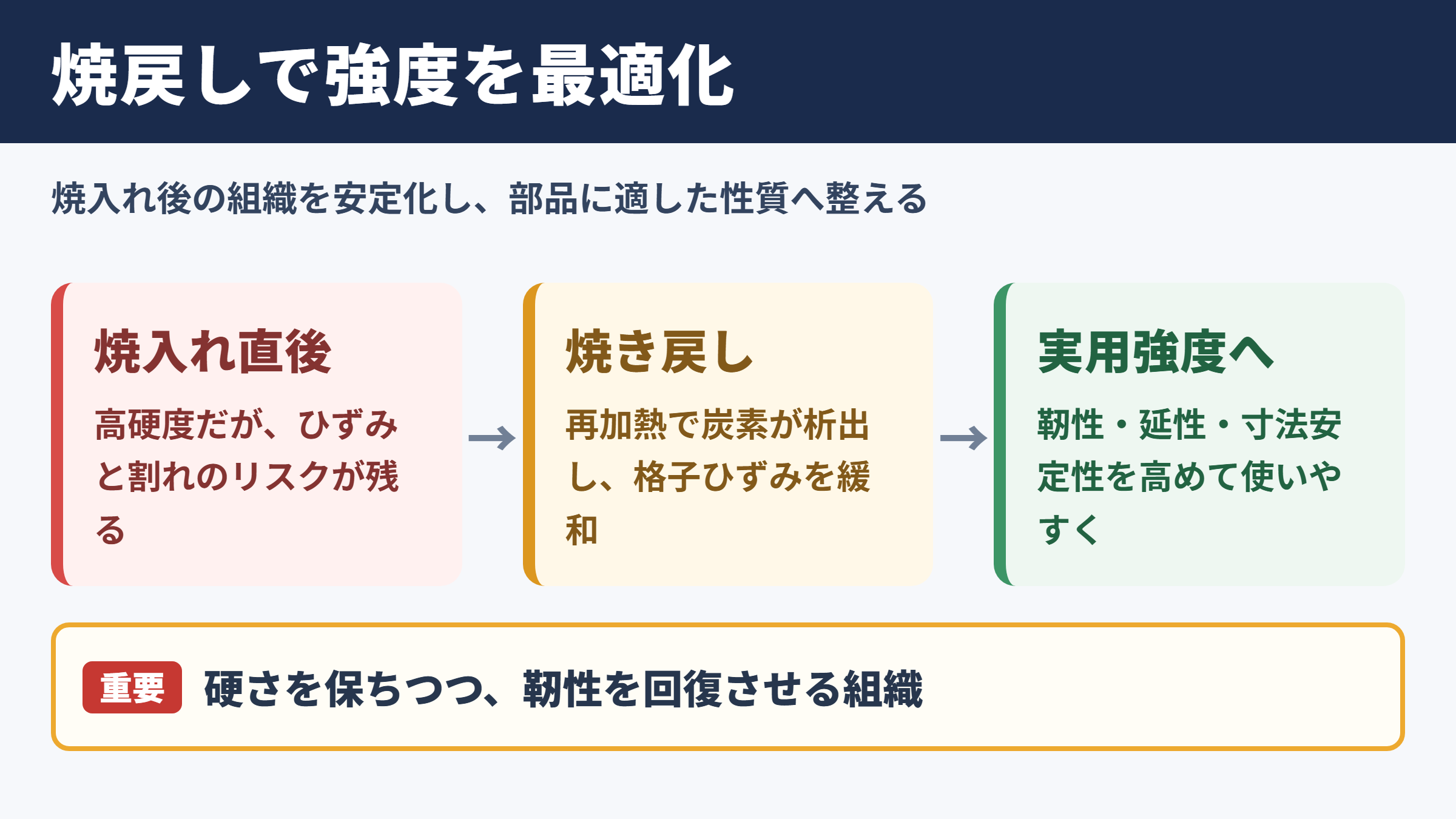

焼入れ後のマルテンサイトを安定化させた組織

焼戻しマルテンサイトとは、焼入れで生成したマルテンサイトを一定温度で再加熱し、冷却する焼き戻しによって変化させた金属組織です。

焼入れ直後のマルテンサイトは、炭素が鉄の結晶格子に無理に入り込んだ状態であり、内部ひずみが大きく残っています。

そのため高硬度を得やすい反面、衝撃や応力集中を受けたときに脆性的に破損しやすい性質があります。

焼き戻しを行うと、過飽和に固溶していた炭素の一部が析出し、結晶格子のひずみが緩和されます。

この変化により、硬さを必要な範囲に保ちながら、靭性、延性、寸法安定性を高められる点が大きな特徴です。

硬度と靭性を両立するための役割

機械部品に求められる性能は、硬度だけでは決まりません。

たとえば歯車、軸、ボルト、ばねでは、摩耗への強さに加え、繰り返し荷重や衝撃に耐える粘り強さが必要です。

焼入れままの組織では硬度が過度に高く、加工中や使用中に割れが発生するおそれがあります。

そこで焼き戻しを施し、硬度の一部と引き換えに靭性を回復させることで、部品として使いやすい状態に整えます。

焼戻し温度や保持時間を適切に選べば、必要な引張強さ、耐摩耗性、疲労強度を狙って設計することも可能です。

組織の状態	硬度	靭性	主な注意点
焼入れままのマルテンサイト	非常に高い	低くなりやすい	残留応力と割れのリスク
低温焼戻しマルテンサイト	高い	やや改善	耐摩耗性を重視する用途向け
中温焼戻しマルテンサイト	中程度	改善しやすい	用途に応じた特性管理が必要
高温焼戻し組織	低下する	高まりやすい	強靭性を求める構造部品向け

用途ごとに異なる求められる性能

焼戻しマルテンサイトは、炭素工具鋼、合金工具鋼、機械構造用炭素鋼、合金鋼などで広く利用されます。

切削工具や金型では、摩耗しにくい高硬度が優先されるため、比較的低温側の焼き戻しが選ばれやすい傾向です。

一方で、自動車の駆動部品や建設機械の軸類では、荷重変動に耐えるため、強度と靭性の総合的なバランスが重要になります。

同じ鋼種であっても、製品の形状、肉厚、使用環境、要求寿命によって適正な熱処理条件は変わります。

焼戻しマルテンサイトは材料固有の性能ではなく、熱処理条件によってつくり込む組織と考えると理解しやすいでしょう。

焼き戻しによる組織変化

続いては焼き戻しによる組織変化を確認していきます。

炭素の移動と炭化物の析出

マルテンサイトは、急冷によってオーステナイトから変態した組織です。

急速な冷却のため、本来なら炭化物として存在しやすい炭素が鉄の結晶格子内に閉じ込められています。

焼き戻しで再加熱すると原子が動きやすくなり、固溶炭素の一部が移動して微細な炭化物として析出します。

この過程によって格子の正方晶性が低下し、内部応力が緩和されます。

析出物の大きさや分布は、焼き戻し温度と保持時間に強く影響されるため、熱処理条件の管理が欠かせません。

低温焼戻しで起こる変化

低温焼戻しは、一般におよそ150度から250度付近で行われる熱処理です。

主に工具、金型、軸受部品など、高い硬度や耐摩耗性を優先したい場合に用いられます。

この温度域では、微細な遷移炭化物が析出し、焼入れ直後の強いひずみがある程度緩和されます。

硬度低下は比較的小さいため、切れ味や耐摩耗性を維持しやすい点が利点です。

ただし、靭性の改善には限界があり、複雑形状の部品では割れや欠けへの配慮が必要になります。

高温焼戻しで進む安定化

高温側で焼き戻しを行うと、炭化物の析出と成長が進み、フェライトと炭化物からなるより安定した組織へ近づきます。

硬度は低下するものの、衝撃値や伸びが向上し、構造部品としての信頼性を確保しやすくなります。

特に調質と呼ばれる焼入れと高温焼戻しの組み合わせでは、強さと粘り強さを兼ね備えた組織を得ることが目的です。

温度を上げれば靭性が必ず良くなるわけではなく、鋼種によっては焼戻し脆性への注意も求められます。

温度履歴、冷却速度、不純物元素、部品寸法を含めて判断することが重要です。

硬度と靭性の関係

続いては硬度と靭性の関係を確認していきます。

硬度低下が持つ実用上の意味

焼き戻しによって硬度が下がると聞くと、性能が悪化したように感じるかもしれません。

しかし、部品の寿命を考える場合、最高硬度だけを追求することは適切ではありません。

硬すぎる材料は衝撃に弱く、切欠き部、ねじ部、角部などで破壊が始まる場合があります。

焼き戻しは硬度を必要以上に失わせる工程ではなく、使用条件に合う硬さへ調整する工程です。

耐摩耗性、耐荷重性、加工性、破損しにくさを総合的に満たす点に価値があります。

靭性を左右する残留応力

残留応力とは、外力を加えていない状態でも材料内部に残る応力です。

焼入れでは表面と内部の冷却速度差、変態時の体積変化、組織変化によって残留応力が生じます。

この応力が大きいと、わずかな衝撃や研削熱をきっかけに、遅れ割れや研削割れが発生することがあります。

焼き戻しによる応力除去は、製造時の不良低減だけでなく、使用中の破損防止にもつながります。

とくに高炭素鋼や複雑な金型では、焼入れ後に速やかに焼き戻すことが一般的です。

引張強さと疲労強度への影響

焼戻しマルテンサイトの性能評価では、ロックウェル硬さやビッカース硬さのほか、引張試験、衝撃試験、疲労試験が活用されます。

高い引張強さを持つ材料でも、靭性が不足していると繰り返し応力で早期破断する可能性があります。

一方、過度な焼き戻しで硬度を下げすぎると、接触面の摩耗や塑性変形が進みやすくなります。

したがって材料選定では、目標硬さだけでなく、使用荷重、表面圧、応力集中、温度環境まで考慮します。

要求特性を数値化して熱処理条件へ落とし込むことが、安定した品質への近道です。

重視する性能	焼き戻しの考え方	代表的な用途
耐摩耗性	硬度を高く維持する	工具、金型、摺動部品
衝撃抵抗	靭性を高める条件を選ぶ	ハンマー部品、軸、連結部
疲労強度	残留応力と表面状態を管理する	歯車、ばね、シャフト
寸法安定性	ひずみを抑える条件を検討する	精密金型、測定治具

焼戻し温度と熱処理条件

続いては焼戻し温度と熱処理条件を確認していきます。

温度設定による性能調整

焼き戻し温度は、目標とする硬度と靭性を決める基本条件です。

一般に温度が高くなるほど硬度は低下しやすく、靭性は改善する方向へ進みます。

ただし鋼種ごとに適した温度域があり、炭素鋼と合金鋼を同じ条件で扱うことはできません。

クロム、モリブデン、バナジウムなどの合金元素を含む鋼では、炭化物の析出挙動が異なります。

二次硬化を示す工具鋼もあるため、焼戻し曲線と材料メーカーの熱処理資料を確認する姿勢が大切です。

保持時間と部品寸法の影響

焼き戻しでは、設定温度だけでなく、その温度でどれだけ保持するかも重要です。

小さな部品では比較的短時間で内部まで温度が均一になりやすい一方、大型部品や肉厚部品では十分な保持時間が必要になります。

保持が不足すると、表面と中心部で組織や硬度に差が残る可能性があります。

反対に長時間保持すれば必ず良いわけではなく、目的以上に炭化物が粗大化して性能が変わることもあります。

炉内温度のばらつき、製品の置き方、装入量まで含めて条件を管理する必要があります。

複数回焼き戻しの目的

工具鋼や高合金鋼では、複数回の焼き戻しを行うことがあります。

これは残留オーステナイトの分解を促し、組織をより安定させるためです。

一度目の焼き戻しで残留オーステナイトが変化し、その後の冷却で新たなマルテンサイトが生じる場合があります。

この新生マルテンサイトにも焼き戻しを加えるため、二回または三回の処理が採用されます。

複数回焼き戻しは、硬度の安定化と寸法変化の抑制に役立つ手法です。

組織観察と品質管理

続いては組織観察と品質管理を確認していきます。

顕微鏡で確認する組織形態

焼戻しマルテンサイトの状態は、金属顕微鏡による組織観察で確認できます。

試料を切り出し、樹脂埋め、研磨、腐食を行うと、旧オーステナイト粒界やラス状の組織、炭化物の分布を観察しやすくなります。

ただし光学顕微鏡だけで微細な炭化物の種類まで判別することは難しい場合があります。

より詳細な解析には、走査電子顕微鏡、透過電子顕微鏡、エネルギー分散型分析などが利用されます。

観察結果は焼き入れ不足、過熱、脱炭、異常組織の発見にも役立ちます。

硬さ試験による工程確認

現場で最も広く使われる確認方法の一つが硬さ試験です。

ロックウェル硬さ試験は短時間で測定でき、熱処理品の受入検査や工程管理に適しています。

小さな部品、薄い表面層、局所的な硬度分布を確認したい場合には、ビッカース硬さ試験が有効です。

硬度値が規格から外れている場合、焼入れ温度、焼き戻し温度、保持時間、冷却条件のいずれかに問題がある可能性があります。

硬さだけで組織を完全に判断しないことも大切であり、必要に応じて組織観察と併用します。

焼戻し脆性と異常への注意

焼戻し脆性とは、特定の温度域で焼き戻した際に靭性が低下する現象です。

鋼種や不純物元素の影響を受けるため、材料ごとの熱処理仕様を守る必要があります。

また、焼戻し不足では残留応力が多く残り、焼戻し過多では硬度不足につながります。

表面の脱炭が起これば、内部の硬さが規定内でも表面耐摩耗性が不足するおそれがあります。

工程ごとの温度記録、硬度履歴、外観検査結果を残すことは、不具合解析と再発防止に有効です。

焼戻しマルテンサイトのまとめ

焼戻しマルテンサイトは、焼入れで得られた硬いマルテンサイトに焼き戻しを加え、内部ひずみと残留応力を緩和した組織です。

炭素が微細な炭化物として析出することで、焼入れままの状態よりも靭性、延性、寸法安定性を高めやすくなります。

低温焼戻しでは高硬度と耐摩耗性を維持しやすく、高温焼戻しでは強靭性を重視した性質へ調整できます。

重要なのは、硬度の高さだけを目標にするのではなく、部品の用途、荷重、衝撃、摩耗、疲労を踏まえて条件を選ぶことです。

焼戻し温度、保持時間、冷却条件を適切に管理することが、安定した焼戻しマルテンサイトを得る基本となります。

硬さ試験と組織観察を組み合わせ、割れや脱炭、組織の不均一も確認すれば、熱処理品の品質をより確実に評価できるでしょう。
