青図面の書き方は？見方や種類も解説！（トレーシングペーパー：ジアゾ式複写：青焼きとの違いなど）

製造業や建設業で使われる青図面は、設計者の意図を現場や取引先へ正確に伝えるための重要な資料です。

現在はCADデータやPDF図面が主流になっていますが、青焼き、ジアゾ式複写、トレーシングペーパーといった言葉は、図面管理や古い資料の確認で今も頻繁に登場します。

青図面の種類と見方を知っておくと、寸法の読み違い、改訂漏れ、加工指示の見落としを防ぎやすくなるでしょう。

ここでは青図面の基礎から、図面を書くときの要点、複写方式ごとの違い、保管時の注意点までを分かりやすく解説します。

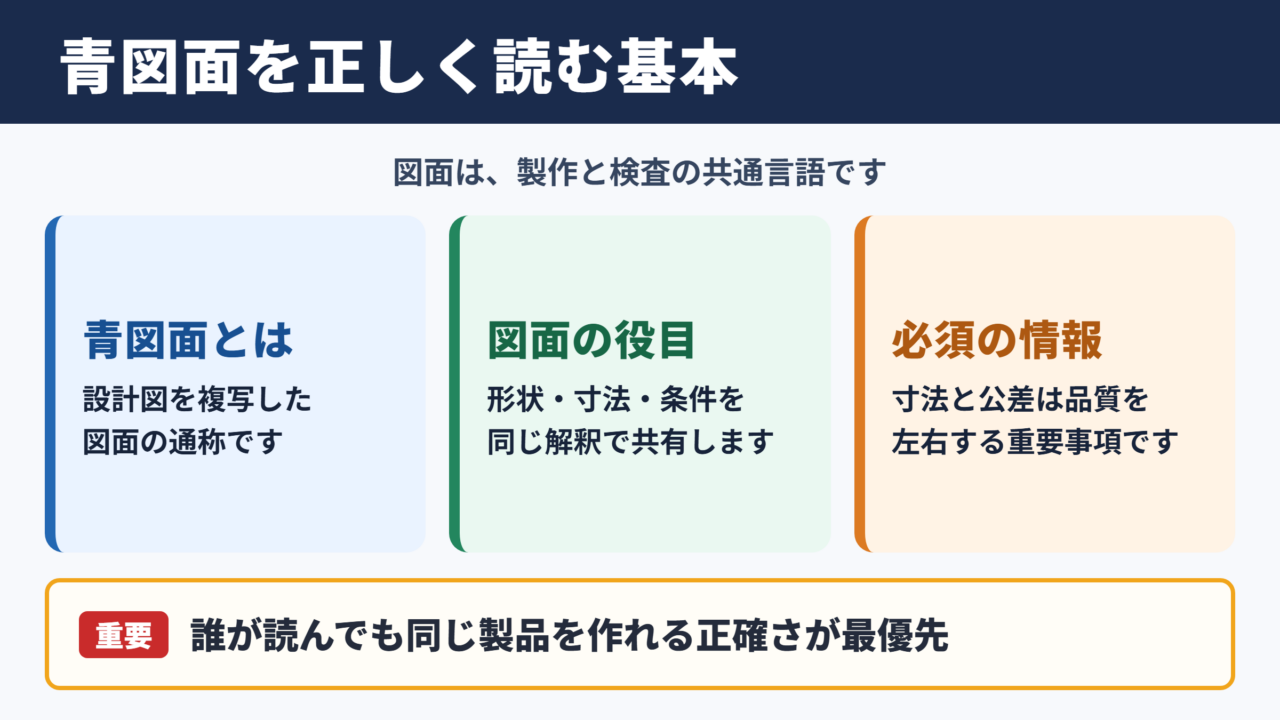

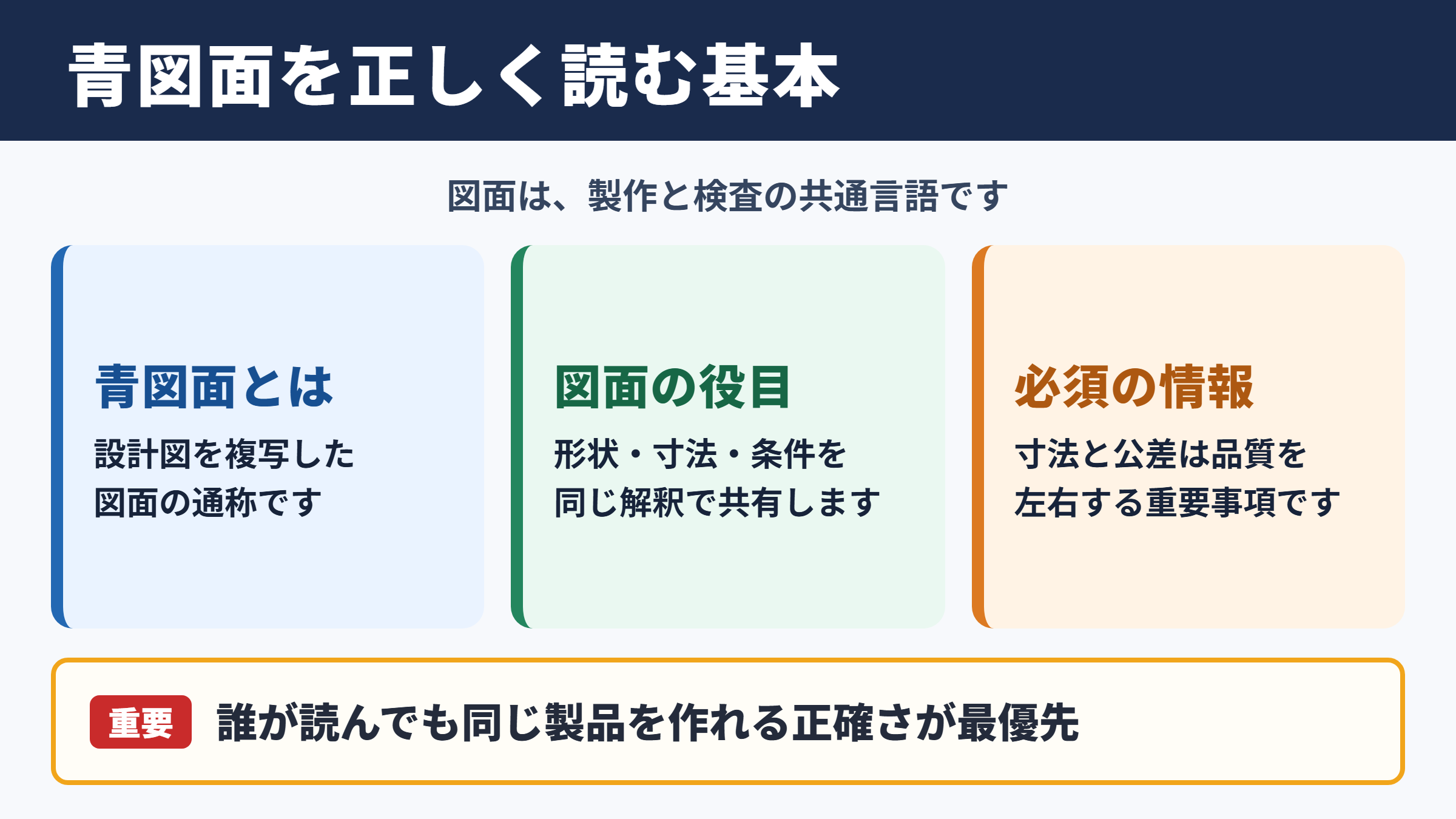

青図面の意味と図面作成の基本

それではまず青図面の意味と、図面を書く際に押さえたい基本事項について解説していきます。

青図面が果たす役割

青図面とは、設計図を複写した図面の通称です。

かつては感光紙に原図を重ね、光を当てて現像する方式が広く使われていたため、白い線と青い地色を持つ図面が一般的でした。

この見た目から、複写図面全般を青図面や青焼きと呼ぶ場面があります。

ただし、本来の青焼きは特定の感光方式による複写方法を指します。

現在よく見かける青い線の図面には、ジアゾ式複写によるものや、コピー機で出力したものが含まれることもあります。

青図面の役目は、部品の形状、寸法、公差、材料、表面処理、組立方法などを、関係者が同じ解釈で共有することです。

図面の線や数字は単なる説明ではなく、製作や検査の根拠になります。

図面に必要となる情報

図面を書くときは、対象物の形だけでなく、製作に必要な条件を不足なく記載します。

代表的な記載項目には、投影図、寸法、公差、材料、表面粗さ、加工方法、数量、尺度、図番、作成日、改訂履歴などがあります。

特に寸法と公差は、完成品の品質に直結する情報です。

たとえば穴の直径が10mmと書かれていても、どの程度のばらつきを許容するかによって、加工方法も検査方法も変わります。

図面内では、必要以上に寸法を重複して入れないことも大切です。

複数の寸法が矛盾すると、加工者はどの数値を優先すべきか判断できません。

基準となる寸法を明確にし、必要な箇所だけを記入することが、読みやすい図面につながります。

図面作成時の記載順序

図面作成では、最初に対象物の用途と必要な精度を整理します。

次に正面図、平面図、側面図などの投影図を配置し、形状が読み取れる状態を作ります。

その後に寸法、公差、注記、材料欄、表題欄を追加する流れが一般的です。

細部の情報から書き始めると、基準面や寸法の関係が崩れやすいため注意しましょう。

図面を書く担当者は、加工者、組立担当者、検査担当者がどこを見るかを想定する必要があります。

たとえば組立図なら部品の位置関係を、部品図なら加工条件を、検査図なら測定基準を読み取りやすくする工夫が求められます。

確認項目	主な内容	見落とした場合の影響
図番	図面を識別する番号	別部品の図面と取り違える可能性
尺度	実物に対する表示倍率	印刷物を実寸と誤認する可能性
材料	鋼材、樹脂、アルミなどの指定	強度や耐食性が不足する可能性
公差	許容される寸法のばらつき	組立不良や検査不合格の原因
改訂欄	変更履歴と改訂番号	旧仕様で製作してしまう可能性

青図面の見方と線種の読み取り

続いては青図面を読むときの視点と、線種や記号の基本を確認していきます。

表題欄と改訂欄の確認

青図面を受け取ったら、形状を見る前に表題欄を確認する習慣をつけましょう。

表題欄には図面名称、図番、尺度、材質、作成者、承認者、日付などがまとめられています。

同じ部品名でも改訂番号が異なれば、穴位置や寸法、公差が変更されている可能性があります。

最初に図番と改訂記号を照合することが、現場での重大な手戻りを防ぐ第一歩です。

改訂欄には、いつ、どこが、なぜ変更されたかが短く記録されます。

変更箇所は雲形の線や改訂記号で囲まれている場合もあるため、図面全体を確認してください。

実線と破線と中心線

図面では線の太さや種類に意味があります。

太い実線は、対象物を外から見たときに見える外形を示す基本の線です。

破線は、外からは見えない穴、溝、内部形状などを表します。

一点鎖線は中心線として使われ、円の中心、穴の中心、対称形状の基準などを示します。

二点鎖線は、可動部品の移動位置や隣接部品の参考形状を示す用途で使われます。

線が薄くなった古い青図面では、破線と一点鎖線の判別が難しいことがあります。

その場合は、周辺の寸法線、矢印、断面図とのつながりから判断することが大切です。

寸法線と注記の読み方

寸法線は、対象物の大きさや位置を数値で示すための線です。

矢印の両端が示す範囲が、その寸法の対象となります。

直径を示す記号、半径を示す記号、深さを示す記号などは、数値と組み合わせて使用されます。

また、面取り、ねじ、溶接、表面処理といった情報は、引出線と注記で示されることが一般的です。

文字が読みにくい図面では、数値だけで判断せず、記号と対象箇所の関係を確認しましょう。

寸法は数値を優先し、図の見た目だけで大きさを判断しないことが基本です。

トレーシングペーパーと原図の扱い

続いてはトレーシングペーパーの特徴と、原図を扱う際の注意点を確認していきます。

トレーシングペーパーの特性

トレーシングペーパーは、透けて見える性質を持つ半透明の紙です。

製図では原図の作成や複写のために使われ、下に置いた図面を写し取りやすい特徴があります。

以前は、製図板、定規、コンパス、製図ペンを使ってトレーシングペーパーへ原図を描く方法が広く採用されていました。

この原図を感光紙に重ねて複写することで、青焼きやジアゾ式複写図面が作られます。

現在はCADで原図を作成する業務が多くなりましたが、設備図面や古い建築図面の保管庫では、トレーシングペーパーの原図が残っていることも珍しくありません。

原図で確認すべき事項

原図は複写図面の基準となるため、線の欠け、汚れ、訂正跡、紙の伸縮に注意が必要です。

トレーシングペーパーは湿度や経年変化の影響を受けやすく、保管状態によっては波打ちや黄変が起こります。

原図に手書きで修正が加えられている場合、その修正が正式な改訂なのか、検討中のメモなのかを確認してください。

正式な変更であれば、図番、改訂記号、承認記録と整合している必要があります。

保管とデジタル化の注意点

トレーシングペーパーの原図は、直射日光、高温多湿、折り目、圧迫を避けて保管します。

大判図面は折りたたむより、芯に巻くか平置きで保管したほうが傷みにくいでしょう。

デジタル化する場合は、原図の汚れを消す前に、高解像度で原本状態を記録しておくことが重要です。

スキャン後のファイル名には、図番、改訂番号、版数、保存日などを含めると、検索や履歴管理がしやすくなります。

紙の原図と電子データの対応関係を明確にすることが、図面管理の混乱を抑えるポイントです。

青焼きとジアゾ式複写の違い

続いては青焼きとジアゾ式複写の違いを、色合いと複写工程の観点から確認していきます。

青焼きの仕組み

青焼きは、青写真とも呼ばれる複写方式です。

感光性のある薬品を塗布した紙に原図を重ね、光を当ててから水洗いすることで、青い地色に白い線が残る図面を作成します。

古い図面で見られる濃い青色の背景と白線の組み合わせは、この方式の特徴です。

工程に水洗いを伴うため、作業環境や乾燥時間が必要になり、大量複写には手間がかかる面もありました。

現在では実務で使われる機会は少なくなっていますが、歴史的な図面や古文書の分野では青写真の資料が残されています。

ジアゾ式複写の特徴

ジアゾ式複写は、感光紙を使って原図を複写する方法の一つです。

一般には青地に白線ではなく、白い紙に青色や紫色の線が現れる仕上がりが多く見られます。

光を当てた後にアンモニアガスなどで現像する方式が代表的で、青焼きより短時間で複写しやすい点が利点でした。

現場ではジアゾ式複写の図面も青図面や青焼きと呼ばれることがあり、言葉の使い分けに注意が必要です。

比較項目	青焼き	ジアゾ式複写
一般的な見た目	青い地色に白い線	白い地色に青色や紫色の線
現像の特徴	水洗いと乾燥を伴う	ガス現像などを利用する
複写速度	比較的手間がかかる	比較的短時間で処理しやすい
現在の利用	主に歴史資料や旧式資料	古い設計図面の控えなどで見られる
呼び方	本来の青写真に近い意味	現場では青焼きと呼ばれる場合もある

コピー図面とPDF図面との関係

現代の図面管理では、複写機、プリンター、PDF、図面管理システムが中心です。

紙の色が青であっても、単なるカラー出力であれば、感光方式の青焼きやジアゾ式複写とは異なります。

一方で、業務上は複写された紙図面を総称して青図面と呼ぶ文化が残っている会社もあります。

会話の中で認識を合わせるには、複写方式を指しているのか、配布用の紙図面全般を指しているのかを意識するとよいでしょう。

PDF図面を扱う場合も、改訂番号、作成元、出力日時、閲覧権限を確認する姿勢は紙図面と変わりません。

図面記号と寸法公差の基礎

続いては図面記号、寸法公差、加工指示を読み取るための基礎を確認していきます。

寸法公差の考え方

寸法公差とは、指定寸法に対して許容される誤差の範囲です。

すべての寸法を完全に狙いどおりに加工することは難しく、必要な精度に応じて許容範囲を設定します。

公差が小さいほど精密な加工や測定が必要になり、製作コストも高くなりがちです。

そのため設計では、機能上必要な箇所に適切な公差を与える考え方が重要になります。

厳しい公差を多用するほど良い図面になるわけではありません。

組立性、耐久性、加工性、検査性のバランスを取る必要があります。

幾何公差と基準の関係

寸法だけでは管理しにくい形状のばらつきには、幾何公差が使われます。

真直度、平面度、平行度、直角度、同軸度、位置度などは、部品の機能に関わる形状や位置の精度を示す項目です。

幾何公差を読むときは、基準となる面や穴を先に確認してください。

基準が分からないまま数値だけを見ると、どの位置から測定するのか判断できません。

たとえば穴の位置度は、指定された基準面や基準穴からの位置関係を管理するものです。

加工記号と表面処理の確認

図面には、ねじの種類、面取り、溶接、熱処理、塗装、めっき、表面粗さなどの指示が記載されます。

材料が同じでも、熱処理や表面処理の有無によって硬さ、耐摩耗性、耐食性は大きく変わります。

表面粗さの指定は、摺動部、密封部、外観面などで特に重要です。

加工記号を見つけたら、その指示が図面全体に適用されるのか、特定箇所だけに適用されるのかを確認しましょう。

注記の適用範囲を誤ると、必要な加工を省略したり、不要な高コスト加工を行ったりする可能性があります。

青図面の配布と保管の実務

続いては青図面を現場で配布、管理、保管する際の実務上の注意点を確認していきます。

最新版管理の方法

図面管理で最も避けたいのは、旧版の図面で製作や施工を進めることです。

最新版を明確にするため、図番と改訂番号を一組で管理し、配布先ごとの記録を残す方法が有効です。

紙図面を配布する場合は、旧版を回収するルールや、廃止印を付けるルールを定めると混乱を減らせます。

電子図面では、閲覧専用のフォルダを設け、正式版以外のデータと分けて管理することが大切です。

ファイル名だけで最新版を判断する運用は、入力ミスや複製ファイルの発生につながるため注意しましょう。

現場での取り扱い

現場用の青図面は、油、水、粉じん、日光によって劣化しやすい傾向があります。

作業場所で使う図面は、透明ポケットやラミネートを活用すると、汚れや破れを抑えやすくなります。

ただし、ラミネートした紙図面に手書きで変更を加えると、正式な改訂との区別が難しくなる場合があります。

現場で気付いた修正事項は、図面へ直接書き込むだけで終わらせず、設計部門へ報告して正式な改訂につなげることが必要です。

保存年限と検索性

図面の保存年限は、製品の種類、契約内容、法令、品質保証の方針によって異なります。

長期保存が必要な図面では、紙だけに依存せず、電子化したデータも併せて保管する仕組みが有効です。

検索性を高めるには、図番、製品名、部品名、顧客名、改訂番号、発行日などを管理項目として登録します。

古い青図面をスキャンした場合も、元の図面番号が読める状態で保存することが欠かせません。

保管は保存することだけでなく、必要なときに正しい図面を取り出せることまで含みます。

青図面の書き方と見方のまとめ

青図面は、設計内容を製造、検査、施工、保守の担当者へ伝えるための共通言語です。

書くときは、形状、寸法、公差、材料、加工指示、改訂情報を整理し、誰が読んでも同じ解釈になる記載を心がけましょう。

見るときは、最初に図番、改訂番号、表題欄を確認し、その後に投影図、線種、寸法、注記を順に追うと読み違いを減らせます。

青焼きは青い地色に白線が残る複写方式であり、ジアゾ式複写は白地に青色や紫色の線が出る方式として知られています。

ただし、現場では複写図面全般を青図面や青焼きと呼ぶこともあるため、言葉だけで判断せず、図面の状態と管理情報を確認する姿勢が大切です。

トレーシングペーパーの原図や古い複写図面は、経年劣化や改訂漏れに注意しながら扱う必要があります。

紙図面と電子図面を適切に管理し、最新版を確実に共有できれば、品質トラブルや手戻りの防止につながるでしょう。
