ダルシー・ワイスバッハの式とは？公式や使い方をわかりやすく解説！（摩擦損失：損失水頭：管摩擦係数：レイノルズ数など）
配管内を水や空気などの流体が流れると、管壁との摩擦や流れの乱れによって圧力が低下します。
この低下を定量的に扱う代表的な式が、ダルシー・ワイスバッハの式です。
ポンプの揚程計算、給水設備の設計、空調ダクトの検討、工場配管の圧力損失計算など、幅広い場面で使われます。
公式だけを暗記するより、損失水頭、管摩擦係数、レイノルズ数の関係を押さえると、実務でも計算の意味を判断しやすくなるでしょう。

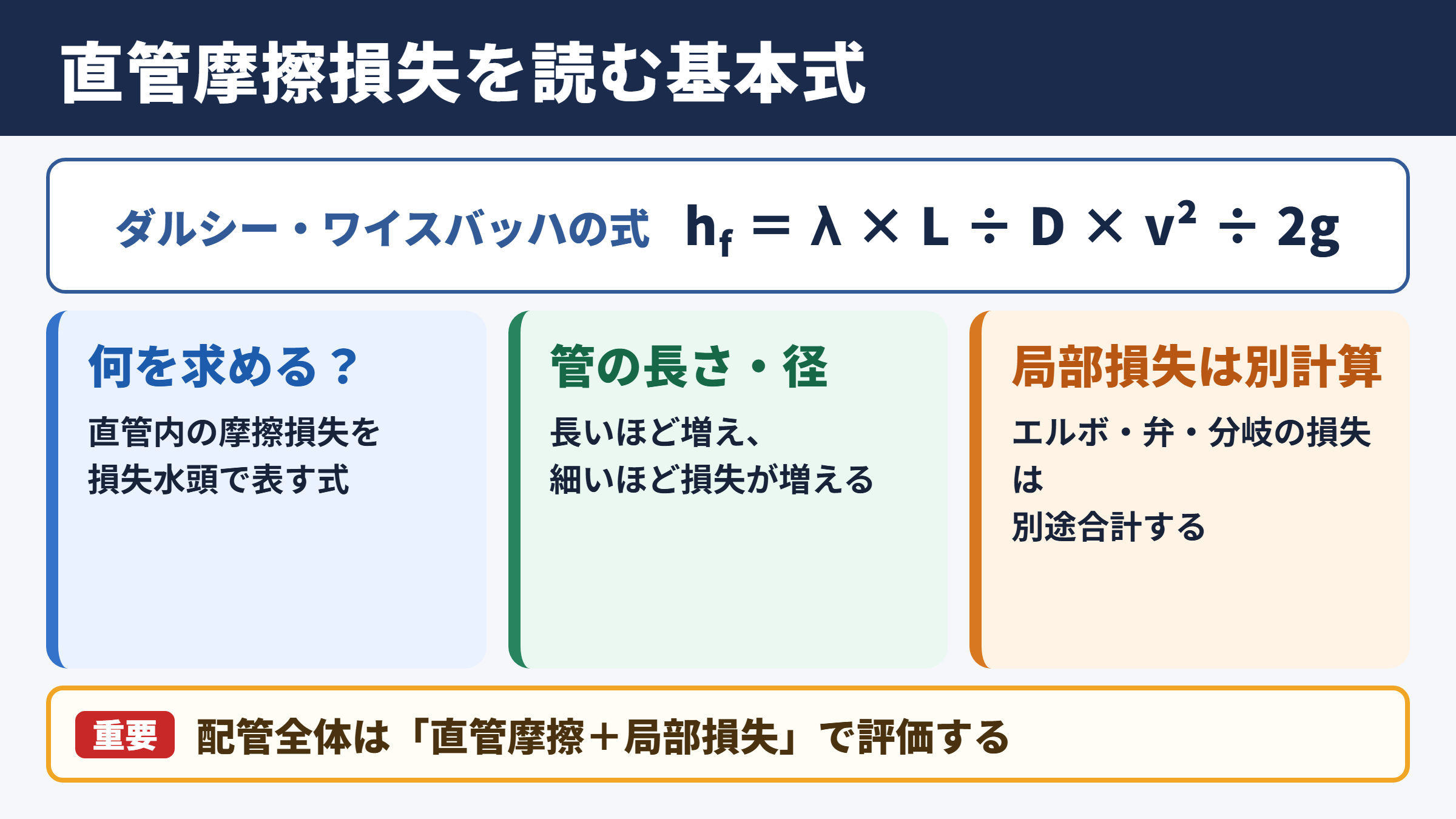

ダルシー・ワイスバッハの式の概要
それではまずダルシー・ワイスバッハの式について解説していきます。
摩擦損失を求める基本公式
ダルシー・ワイスバッハの式は、直管内で生じる摩擦損失を損失水頭として表す式です。
hf ＝ λ × L ÷ D × v² ÷ 2g
hfは摩擦損失水頭、λは管摩擦係数、Lは管路長、Dは管内径、vは平均流速、gは重力加速度を示します。
式の中でも特に重要なのは、損失水頭が管路長に比例し、管内径に反比例する点です。
同じ流量を流す場合、小さな口径の配管ほど流速が高くなり、摩擦損失も大きくなります。
損失水頭と圧力損失の関係
損失水頭は、流体が失ったエネルギーを液柱の高さで表した値です。
水の場合、損失水頭に密度と重力加速度を掛ければ、圧力損失へ換算できます。
ΔP ＝ ρg hf
ΔPは圧力損失、ρは流体の密度です。
設備設計ではmで損失水頭を管理し、ポンプ選定では必要揚程へ加算し、計器仕様ではPaやMPaで圧力を確認することが多いでしょう。
適用範囲と局部損失との違い
この式が直接扱うのは、まっすぐな管の内面摩擦による損失です。
エルボ、バルブ、分岐、急拡大、急縮小のような形状変化で生じる損失は、局部損失として別途計算します。
配管全体の圧力損失は、直管摩擦損失と局部損失を合計して考えることが基本です。
ダルシー・ワイスバッハの式だけで配管系全体を評価すると、継手や弁が多い系統では損失を小さく見積もるおそれがあります。
公式を構成する各要素
続いては公式に含まれる各要素を確認していきます。
管路長と管内径
管路長Lは、流体が実際に接する直管部分の長さです。
配管が長くなるほど摩擦を受ける面積と時間が増えるため、損失水頭も増加します。
一方の管内径Dは、呼び径ではなく、原則として流路として有効な実内径を使う必要があります。
配管の材質、肉厚、スケジュール番号によって実内径は変わるため、設計表やメーカー資料で確認することが大切です。
平均流速と流量
平均流速vは、流量Qを管断面積Aで割って求めます。
v ＝ Q ÷ A
A ＝ πD² ÷ 4
流速は二乗の形で損失水頭へ影響します。
つまり、流速を2倍にすると、ほかの条件が同じなら摩擦損失はおおむね4倍になります。
流量の増加は圧力損失を急激に押し上げやすいため、将来の増量やピーク時の流量も見込んで検討するのが実務的です。
重力加速度と単位の扱い
重力加速度gは通常9.8m毎秒毎秒、簡略計算では9.81m毎秒毎秒を用います。
単位系を混在させると、計算結果が大きくずれる原因になります。
| 項目 | 代表的な単位 | 注意点 |
|---|---|---|
| 流量Q | m³毎秒 | L毎分やm³毎時は換算して使います |
| 内径D | m | mmのまま代入しないことが重要です |
| 流速v | m毎秒 | 流量と断面積から算出します |
| 損失水頭hf | m | 圧力損失とは区別します |
| 圧力損失ΔP | Pa | 密度を使って換算します |
単位を最初にそろえることは、式そのものを正しく選ぶことと同じくらい重要でしょう。
管摩擦係数とレイノルズ数
続いては管摩擦係数とレイノルズ数の関係を確認していきます。
管摩擦係数の意味
管摩擦係数λは、流体が管壁から受ける抵抗の大きさを表す無次元の値です。
流体の粘性、流れの状態、管内面の粗さによって変化します。
ダルシー・ワイスバッハの式では、この係数の設定が計算精度を左右します。
同じ流量と口径でも、管摩擦係数が異なれば損失水頭は直接変化します。
レイノルズ数による流れの判定
レイノルズ数Reは、流れが層流か乱流かを判断するための無次元数です。
Re ＝ vD ÷ ν
νは動粘度です。
一般にReが約2300以下では層流、約4000以上では乱流として扱われ、その間は遷移領域と考えます。
水温が変わると粘度が変化し、レイノルズ数も変わります。
冷水と温水で同じ配管条件を比較する場合は、温度条件を見落とさないことが必要です。
層流と乱流における算定方法
層流では、管摩擦係数は比較的シンプルに求められます。
λ ＝ 64 ÷ Re
乱流では、レイノルズ数だけでなく、管内面の相対粗さも考慮します。
コールブルックの式、ムーディー線図、スワミー・ジェイン式などを用いて近似する方法が代表的です。
乱流域の管摩擦係数は、流速だけでは決まりません。
配管材質、腐食、スケール、ライニングの状態を含む内面粗さの評価が欠かせません。
計算手順と具体例
続いてはダルシー・ワイスバッハの式を使った計算手順を確認していきます。
計算に必要な条件整理
最初に流体の種類、温度、流量、配管の実内径、直管長、材質を整理します。
次に流量から流速を求め、粘度データを使ってレイノルズ数を計算します。
その後、流れの状態と相対粗さから管摩擦係数を決め、公式へ代入する流れです。
途中で単位を変換するのではなく、入力条件の段階でSI単位へ統一するとミスを減らせます。
水配管における計算例
内径0.05m、直管長100m、平均流速2m毎秒、管摩擦係数0.02の水配管を考えます。
重力加速度を9.8m毎秒毎秒として代入すると、損失水頭は約8.2mとなります。
hf ＝ 0.02 × 100 ÷ 0.05 × 2² ÷ 19.6
hf ≒ 8.2m
水の密度を1000kg毎m³とみなすと、圧力損失は約80kPaです。
この値はポンプの必要揚程や、末端機器で確保すべき圧力を検討する際の基礎になります。
局部損失を加えた全損失
エルボやバルブの局部損失は、損失係数ζを使って求める方法があります。
hm ＝ ζ × v² ÷ 2g
複数の継手がある場合は、それぞれの局部損失を加算します。
全損失水頭は、直管の摩擦損失hfと局部損失hmの合計です。
短い配管でも弁やエルボが集中すると局部損失が支配的になることがあります。
設計と実務での注意点
続いては設備設計や運用における注意点を確認していきます。
配管粗さと経年変化
新設時に滑らかな配管でも、長期使用によって腐食、スケール付着、堆積物が発生する場合があります。
内面の粗さが大きくなれば管摩擦係数は増え、同じ流量でも圧力損失は増加します。
特に冷却水、井水、排水、薬液などを扱う系統では、流体性状と保守条件を考慮した余裕が必要でしょう。
新設時の性能だけでなく、運転年数を重ねた後の圧力損失も確認すると、ポンプ能力不足や流量低下を防ぎやすくなります。
許容流速と騒音対策
流速を高くすると配管口径を小さくできる一方、摩擦損失、流動音、振動、ウォーターハンマーのリスクが増えます。
反対に流速を低くしすぎると、配管が大径化して初期費用が上がることがあります。
配管設計では圧力損失だけでなく、騒音、施工性、保守性、設備コストを合わせて判断することが大切です。
空調ダクトでも同様に、圧力損失と送風機動力、騒音のバランスを検討します。
ポンプ揚程への反映
ポンプが必要とする全揚程は、実揚程だけで決まるわけではありません。
配管摩擦損失、局部損失、必要末端圧力などを加えて求めます。
ダルシー・ワイスバッハの式で算定した損失水頭は、ポンプ選定曲線を読むための重要な入力値です。
配管損失の見落としは、吐出量不足や運転点のずれにつながります。
設計流量だけでなく、最大流量時と最低流量時の運転状態も確認しておくと安心です。
まとめ
ダルシー・ワイスバッハの式は、直管内の摩擦損失を損失水頭として求める基本式です。
計算では、管路長、実内径、流速、管摩擦係数、重力加速度を正しく扱います。
管摩擦係数を決める際は、レイノルズ数による流れの状態と、管内面の粗さを確認することが重要です。
また、実際の配管系ではエルボやバルブによる局部損失も加算し、全体の圧力損失として評価します。
流速の二乗で損失が増えるという特徴を理解すると、口径選定や流量変更の影響をつかみやすくなるでしょう。
公式を単なる計算式として扱うのではなく、ポンプ揚程、配管径、運転コスト、将来の保守まで結び付けて活用することが、適切な流体設備設計につながります。
