ダルシーの法則と透水係数の関係は？単位や求め方も！（土質力学：地盤工学：飽和土：計算例など）

土の中を水がどの程度通り抜けるかを評価する際に、基礎となる考え方がダルシーの法則です。

地盤の排水設計、地下水の流れ、圧密沈下、盛土や掘削時の安定検討では、透水係数の理解が欠かせません。

一方で、流量と流速の違い、動水勾配の扱い、単位の換算で混乱しやすい分野でもあります。

この記事では、ダルシーの法則と透水係数の関係を軸に、飽和土における計算方法、代表的な試験、実務で確認したい注意点まで整理します。

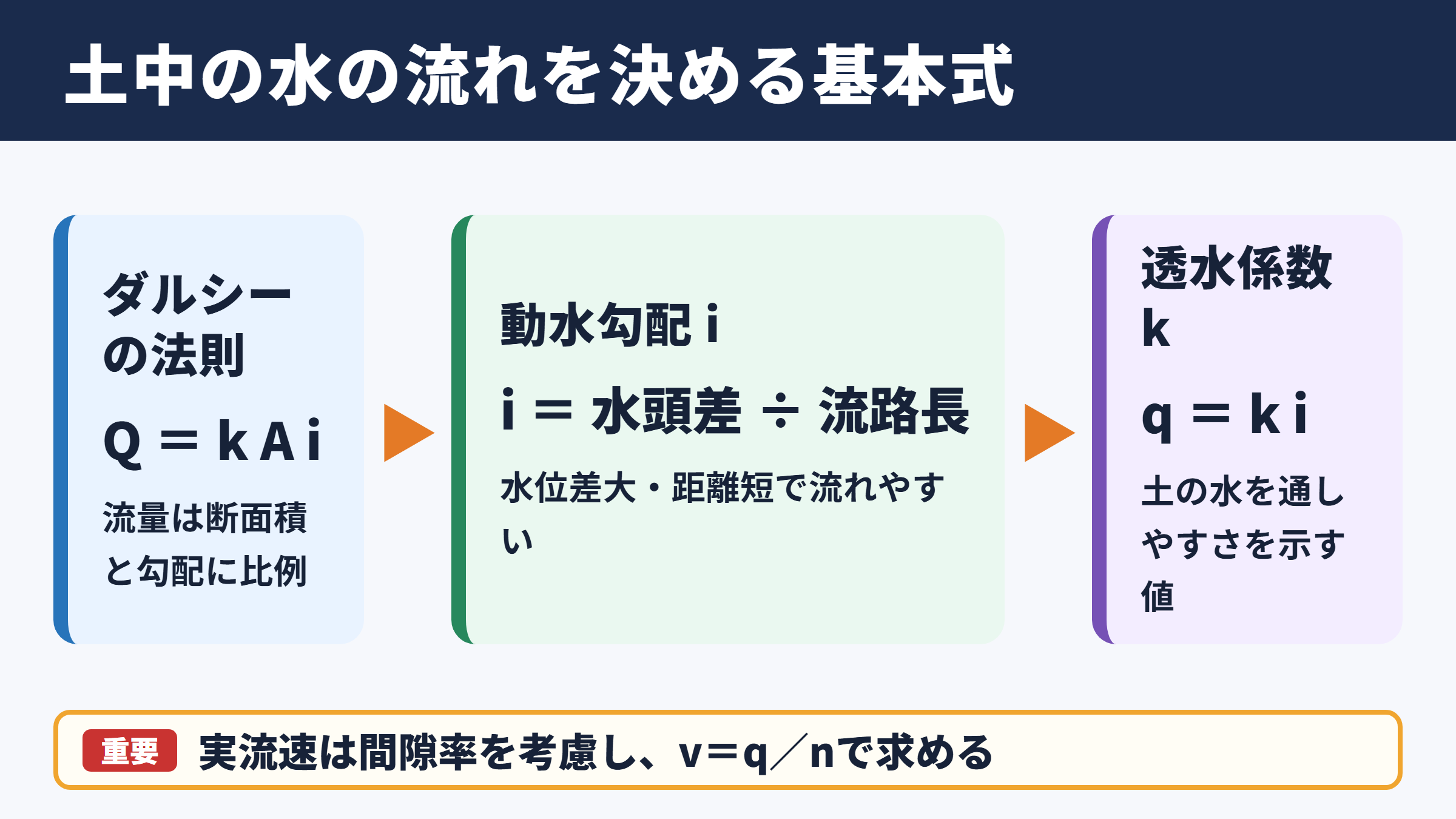

ダルシーの法則と透水係数の結論

それではまずダルシーの法則と透水係数の結論について解説していきます。

流量を左右する基本関係

ダルシーの法則は、飽和した土の中を流れる水の量が、断面積と水頭差に比例し、流路の長さに反比例するという関係を示す法則です。

土質力学では、一般に流量をQ、透水係数をk、通水断面積をA、動水勾配をiとして、Q＝kAiで表します。

動水勾配iは、水頭差を流路長で割った値です。

水位差が大きいほど、また通水距離が短いほど、水は流れやすくなります。

この式における透水係数kは土が水を通しやすい性質を数値化したものであり、土粒子の大きさ、間隙の連続性、締固めの程度などの影響を受けます。

同じ水頭差を与えても、砂質土では流量が大きくなりやすく、粘性土では小さくなる傾向です。

透水係数と流速の位置づけ

式Q＝kAiを断面積Aで割ると、q＝Q／A＝kiとなります。

このqは見かけの流速であり、ダルシー流速、または断面平均流速と呼ばれます。

土全体の断面積を基準としているため、実際に水が間隙内を移動する速度とは一致しません。

間隙内の平均的な流速を知りたい場合には、ダルシー流速を間隙率nで割り、v＝q／nとして求めます。

たとえば間隙率が小さい土では、水が通れる空間も限られます。

そのため、間隙内の実流速はダルシー流速より大きくなる点に注意が必要です。

適用条件と飽和土の前提

ダルシーの法則は、土中の水がゆるやかに流れる層流の範囲で成り立ちます。

一般的な地盤内の浸透流では適用できる場面が多いものの、粗い礫地盤で水が高速に流れる場合などは、単純な比例関係から外れることがあります。

また、土の間隙が完全に水で満たされた飽和土を対象とする考え方である点も重要です。

不飽和土では空気と水が共存し、含水状態により透水性が大きく変化します。

この場合は飽和透水係数だけでなく、不飽和透水係数や水分特性曲線も踏まえた評価が必要になるでしょう。

透水係数の単位と土質ごとの目安

続いては透水係数の単位と土質ごとの目安を確認していきます。

透水係数に使われる単位

透水係数kの単位は、国際単位系ではm／sです。

長さを時間で割った次元であり、水がどの程度の速さで土を通過しやすいかを表します。

土質力学の資料ではcm／s、m／day、cm／minなどが用いられる場合もあります。

単位が混在すると桁を誤りやすいため、計算前に統一する習慣が大切です。

たとえば1cm／sは0.01m／sであり、cmからmへ換算する際は100分の1になります。

日単位から秒単位へ換算する場合は、1日が86400秒であることも忘れないようにします。

換算前	換算後
1cm／s	0.01m／s
1mm／s	0.001m／s
1m／day	約1.16×10のマイナス5乗m／s
1cm／min	約1.67×10のマイナス4乗m／s

砂質土と粘性土の透水性

透水係数は土質によって広い範囲に分布します。

礫は粒径が大きく間隙も連続しやすいため、透水係数が大きい材料です。

砂は礫より小さいものの、排水材やフィルター材として利用される程度の透水性を持つことがあります。

シルトや粘土は粒径が細かく、間隙が複雑で水が通りにくいため、透水係数は小さくなります。

ただし、粘土でも亀裂や砂層の挟在があれば、水の通り道が生じることがあります。

土質名称だけで判断せず、試験値と地層構成をあわせて評価することが実務的です。

土質の例	透水係数の目安	特徴
礫	10のマイナス2乗から10のマイナス1乗m／s程度	非常に透水性が高い
粗砂	10のマイナス4乗から10のマイナス2乗m／s程度	排水しやすい
細砂	10のマイナス6乗から10のマイナス4乗m／s程度	粒度や密度の影響を受けやすい
シルト	10のマイナス9乗から10のマイナス6乗m／s程度	透水性が低い
粘土	10のマイナス11乗から10のマイナス9乗m／s程度	非常に透水性が低い

温度と間隙構造による変動

透水係数は土骨格の性質だけでなく、水の粘性にも影響されます。

水温が低くなると水の粘性は大きくなり、同じ土でも流れにくくなる傾向です。

室内試験の温度と現地の地下水温が大きく異なる場合には、温度補正を検討することがあります。

また、締固めによって間隙が減れば、一般に透水係数は低下します。

反対に、乾湿の繰り返しによるひび割れや施工時の乱れがあれば、局所的に大きな透水性を示す可能性があります。

このため透水係数は一定の物性値として扱いすぎないことが重要になります。

ダルシーの法則による流量の求め方

続いてはダルシーの法則による流量の求め方を確認していきます。

水頭差と動水勾配の計算

流量を求める最初の段階は、水頭差と流路長を整理することです。

水頭とは、位置水頭と圧力水頭を合計したエネルギーの高さを指します。

土中の二地点で水頭差をΔh、両地点の距離をLとすると、動水勾配はi＝Δh／Lです。

たとえば水頭差が2m、流路長が10mなら、動水勾配は0.2になります。

勾配は単位を持たない数値であり、流れを生じさせる駆動力の大きさを示します。

水位の高さだけを見るのではなく、配管や土中の測定位置を含めた全水頭で比較することが必要です。

断面積を用いた流量計算

通水断面積Aは、水が流れる方向に直交する面積です。

幅が4m、飽和層の厚さが3mであれば、断面積は12平方メートルになります。

透水係数が2×10のマイナス5乗m／s、動水勾配が0.2の条件では、Q＝kAiに数値を代入します。

Q＝2×10のマイナス5乗×12×0.2となり、4.8×10のマイナス5乗立方メートル毎秒です。

流量を日量で確認したい場合には、秒単位の結果に86400を掛けます。

計算結果は約4.15立方メートル毎日となり、排水能力の検討に使いやすい形になります。

単位換算と計算結果の確認

流量計算では、透水係数をm／s、断面積を平方メートルでそろえると、答えは立方メートル毎秒になります。

透水係数をcm／sのまま使い、断面積だけ平方メートルで計算すると、結果の次元が整いません。

また、透水係数が10のマイナス6乗m／s程度の粘性土で、毎秒数立方メートルという大きな流量が出た場合には、入力値を確認する必要があります。

計算後には、土質に対して妥当な桁か、断面積の取り方が適切かを見直しましょう。

計算式を覚えることと、結果の規模感を判断することは別の能力です。

両方を意識することで、入力ミスや単位ミスを早期に見つけやすくなります。

透水係数の求め方と透水試験

続いては透水係数の求め方と透水試験を確認していきます。

定水位透水試験の特徴

定水位透水試験は、試料の両端に一定の水頭差を与え、一定時間に流れた水量を測定する方法です。

水が比較的通りやすい砂や砂礫に適しています。

流量Q、試料長L、水頭差Δh、断面積Aを測定すれば、k＝QL／AΔhとして透水係数を求められます。

水頭差を維持しながら安定した流量を得ることが、精度を確保するポイントです。

試料の側面から漏水すると流量が過大評価されるため、装置へのセット方法にも注意が必要です。

変水位透水試験の特徴

変水位透水試験は、細いスタンドパイプ内の水位低下を利用する方法です。

粘土やシルトのように流量が小さい土では、定水位方式よりも測定しやすい場合があります。

水位は時間とともに変化するため、測定値を対数関係で整理して透水係数を算出します。

試料の断面積、試料長、スタンドパイプの断面積、水頭の初期値と終値、経過時間が必要です。

水位変化が小さすぎると読み取り誤差の影響が大きくなります。

一方で大きすぎる水頭差を与えると、試料構造への影響も考慮しなければなりません。

原位置透水試験と実地盤の評価

室内試験は条件を管理しやすい反面、小さな供試体だけでは地盤全体の不均質性を表しにくいことがあります。

原位置透水試験では、ボーリング孔や観測井を利用し、現地に近い状態で透水性を調べます。

揚水試験、注水試験、ルジオン試験などは、地盤条件や対象深度に応じて使い分けられます。

砂層と粘土層が互層となる地盤では、層に平行な透水と鉛直方向の透水で値が異なることも珍しくありません。

実地盤では透水係数の方向性とばらつきが設計結果に影響します。

室内試験値だけで結論を急がず、地質断面や地下水位の観測結果と照合する姿勢が求められます。

飽和土における浸透と有効応力

続いては飽和土における浸透と有効応力を確認していきます。

浸透水圧と全応力の関係

飽和土では、土粒子の骨格と間隙水が外力を分担します。

全応力から間隙水圧を差し引いたものが有効応力であり、土の強さや変形に関わる重要な量です。

地下水が静止している状態でも間隙水圧は存在します。

さらに浸透流が生じると、水の流れに伴う浸透力が土粒子骨格に作用します。

上向きの浸透流では有効応力が低下し、地盤が不安定になりやすくなります。

反対に下向きの浸透流では、有効応力が増加する方向に働きます。

限界動水勾配とボイリング

上向き浸透流が強くなると、土粒子の有効重量が失われ、砂が湧き上がるような状態になることがあります。

この現象はボイリング、またはクイックサンドと呼ばれます。

限界動水勾配は、一般に土粒子の比重Gsと間隙比eを用いて、ic＝Gsマイナス1をeプラス1で割った値として扱われます。

飽和砂では、おおむね1に近い値になることが多いでしょう。

ただし、地盤の不均一性、局所的な水みち、掘削底面の条件によって実際の危険性は変わります。

限界動水勾配を下回っていても安全とは限らないため、十分な安全率を見込んだ検討が必要です。

圧密と排水時間の考え方

粘性土は透水係数が小さいため、荷重を受けた直後に間隙水がすぐ排出されるわけではありません。

初期には過剰間隙水圧が発生し、時間の経過とともに排水が進んで有効応力が増加します。

この過程が圧密です。

排水距離が長く、透水係数が小さいほど、圧密に必要な時間は長くなります。

したがって、盛土施工の速度や載荷段階を検討する際には、強度だけでなく排水条件にも目を向ける必要があります。

透水係数は浸透流量の計算だけでなく、地盤の沈下進行を見積もるための重要な入力値でもあります。

地盤工学における設計時の注意点

続いては地盤工学における設計時の注意点を確認していきます。

層状地盤と等価透水係数

自然地盤は単一の土だけで構成されるとは限りません。

砂層、シルト層、粘土層が重なっている場合には、水の流れる方向によって評価方法が変わります。

地層に平行な流れでは、透水性の高い層が流れを受け持ちやすく、各層の厚さを考慮した加重平均に近い扱いとなります。

一方、地層を横切る鉛直方向の流れでは、透水性の低い層が全体の流れを支配しやすい特徴があります。

この違いを見落とすと、遮水性能や排水能力を大きく見誤るおそれがあります。

設計対象の水の流れが水平主体か鉛直主体かを、先に整理しておくことが大切です。

フィルターと排水材の条件

盛土、擁壁、河川堤防、埋立地などでは、排水材やフィルター材を設けることがあります。

排水材には十分な透水性が求められますが、細粒分が流出しないようにする役割もあります。

透水係数だけを大きくすればよいわけではなく、対象土との粒径関係を確認しなければなりません。

細粒土が排水材へ吸い出されると、空洞化や沈下、パイピングにつながる可能性があります。

排水性能と土粒子流出防止を両立させることがフィルター設計の要点です。

施工時の材料分離や目詰まりも、長期性能に影響するため確認対象になります。

測定値のばらつきと安全側の判断

透水係数は試験方法、試料採取位置、応力状態、水温によって変動しやすい値です。

同じ地層内でも、粒度分布の違いや細粒分含有率によって一桁以上異なることがあります。

そのため、単一の試験結果をそのまま設計値とするより、複数データから分布を把握する方法が望ましいでしょう。

遮水を評価する場合は透水係数が大きい側に注意し、排水を評価する場合は小さい側に注意するなど、目的に応じた安全側の選定が必要です。

計画段階では概略値を使うことがあっても、施工段階や重要構造物の設計では追加調査を検討します。

数値の精密さだけでなく、その値がどの条件で得られたかを記録することも品質管理の一部です。

ダルシーの法則と透水係数のまとめ

ダルシーの法則は、飽和土中の流量をQ＝kAiで表す基本的な考え方です。

透水係数kは土の水の通しやすさを示し、単位は通常m／sで扱います。

流量を正しく求めるには、水頭差から動水勾配を算出し、流れに直交する断面積を設定し、単位を統一することが重要です。

砂や礫は比較的透水性が高く、シルトや粘土は低い傾向にありますが、密度、構造、温度、地層の不均一性によって値は変化します。

定水位透水試験と変水位透水試験、さらに原位置試験を使い分けることで、対象地盤に合った透水係数を把握しやすくなります。

浸透流は湧水量だけでなく、有効応力、ボイリング、圧密沈下、パイピングにも関係します。

設計ではダルシーの法則を計算問題として終わらせず、地盤の安全性を読むための道具として使うことが大切です。
