共晶型状態図とは？わかりやすく解説！（読み方：見方：共晶点：相図：金属材料など）

共晶型状態図は、金属材料や合金の性質を理解するうえで欠かせない相図の一種です。

二つの金属を混ぜて冷却したとき、どの温度で液体から固体へ変わるのか、どのような組織が生まれるのかを読み取るために使われます。

「共晶」の読み方は、きょうしょうです。

状態図は一見すると複雑な線図に見えますが、横軸の組成と縦軸の温度、そして共晶点の意味を順番に押さえると、材料選定や熱処理の考え方がぐっと分かりやすくなるでしょう。

本記事では、共晶型状態図の見方、共晶反応、金属材料における活用例まで、初めて学ぶ方にも理解しやすい形で解説します。

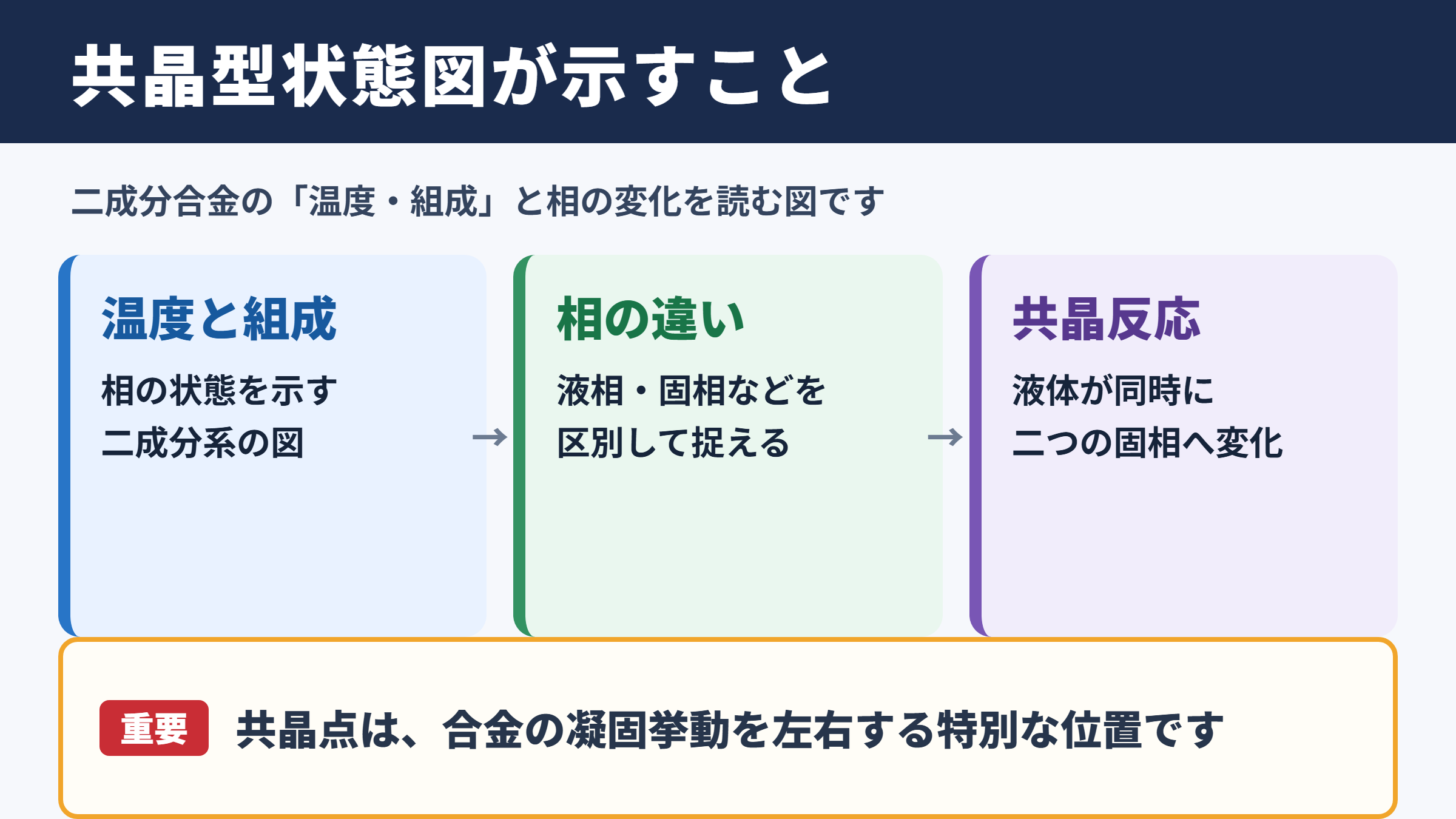

共晶型状態図の意味

それではまず、共晶型状態図の基本的な意味について解説していきます。

共晶型状態図の定義

共晶型状態図とは、主に二成分系の合金について、温度と組成の違いによって現れる相の状態を示した図です。

ここでいう相とは、液相、固相、あるいは結晶構造や成分が異なる固相など、材料内部で区別できる状態を指します。

たとえば金属Aと金属Bを混合した合金を考える場合、Aの割合が多い領域ではAに近い固溶体ができやすく、Bの割合が多い領域ではBに近い固溶体が現れます。

一方で、特定の組成と温度では、液体が二種類の固相へ同時に変化します。

この特徴的な変化を示すものが共晶反応であり、それを含む相図が共晶型状態図です。

状態図は、合金が平衡状態に近い条件でゆっくり加熱または冷却された場合を前提として作成されています。

実際の製造現場では冷却速度、攪拌、鋳造条件などの影響も受けますが、材料の変化を考える出発点として非常に重要な情報になります。

共晶の読み方と用語

共晶は「きょうしょう」と読みます。

英語ではeutecticと表記され、比較的低い温度で液相から複数の固相へ変化する組成や反応を表す用語として使われます。

共晶型状態図を読む際は、共晶点、共晶温度、共晶組成、液相線、固相線といった言葉をセットで理解するとよいでしょう。

用語	意味
共晶	液相が二つ以上の固相へ同時に変化する現象や組織
共晶点	共晶反応が起こる温度と組成を示す特別な点
共晶温度	共晶反応が進行する一定の温度
共晶組成	共晶反応が最も典型的に現れる合金の成分比
液相線	液体だけの領域と液体を含む領域の境界線
固相線	固体だけの領域と液体を含む領域の境界線

とくに共晶点は、相図の中で材料の凝固挙動を左右する重要な位置です。

共晶点では液体が一度に二つの固相へ変わるため、通常の単一相の凝固とは異なる微細組織が形成されます。

共晶型相図が示す情報

共晶型状態図からは、ある温度と組成で存在しうる相、凝固の開始温度、凝固の完了温度、組織の変化などを判断できます。

横軸には一般に成分濃度や組成が置かれ、左端は金属Aがほぼ百分率を占める状態、右端は金属Bがほぼ百分率を占める状態を示します。

縦軸は温度であり、上側ほど高温、下側ほど低温です。

図中の領域に液相、液相と固相、二種類の固相などの表記があれば、その場所で安定しやすい状態を読み取れます。

状態図の線は、材料が変化する境界です。

冷却中に境界線を横切ると、液相の一部が固相に変わったり、固相の種類や割合が変化したりします。

この考え方を身につけると、鋳物の組織、ろう付け材料、はんだ、アルミニウム合金などの理解にもつながります。

共晶点と共晶反応

続いては、共晶点と共晶反応の仕組みを確認していきます。

共晶点の位置

共晶点は、共晶型状態図において二本の液相線が交わり、その下に共晶温度の水平線が伸びる場所にあります。

共晶点は単なる交点ではなく、液相と二種類の固相が関係する特別な平衡条件を表しています。

この点に対応する組成が共晶組成であり、対応する温度が共晶温度です。

共晶組成の合金を冷却すると、液相は共晶温度に達するまで液体として存在し、共晶温度で急に凝固が進みます。

そのため、共晶組成付近の合金は比較的明確な凝固温度を持つ材料として扱われることがあります。

共晶点の温度は、二成分系の中で最も低い融点になる場合が多くあります。

ただし、すべての材料系で同じ性質や用途になるわけではないため、実際には対象となる合金系の相図を確認することが大切です。

液相から二相へ変わる仕組み

共晶反応は、液相が二種類の固相へ同時に変化する反応です。

一般的には、液相をL、A側の固相をα、B側の固相をβとして、次のように表します。

この式は、液体だった合金が、α相とβ相という二つの固相からなる組織へ変わることを示します。

共晶温度では反応が一定温度で進むため、冷却曲線では温度変化が一時的に緩やかになる停滞部が見られることがあります。

これは凝固に伴って潜熱が放出されるためです。

共晶反応の本質は、液体が二つの結晶相に分かれながら成長する点にあります。

その結果、材料内部には層状、棒状、粒状などの細かな複合組織が生じやすくなります。

共晶組織の特徴

共晶組織とは、共晶反応によって形成されたα相とβ相の混合組織です。

二つの相が非常に細かく並ぶため、肉眼では均一に見えても、顕微鏡で観察すると規則的または複雑な形状を確認できる場合があります。

代表的な形態には、ラメラ状と呼ばれる層状組織、ロッド状と呼ばれる棒状組織があります。

相の成長速度や界面エネルギー、成分の拡散しやすさなどにより、観察される組織は変わります。

たとえば硬い相が多く形成されると耐摩耗性の向上が期待できますが、材料が脆くなる可能性もあります。

反対に、軟らかい相が連続すると加工しやすくなる一方で、強度面の課題が出ることもあるでしょう。

共晶組織の評価では、相の種類だけでなく、形状、サイズ、分布を確認することが重要です。

共晶型状態図の見方

続いては、共晶型状態図を読むための基本手順を確認していきます。

横軸と縦軸の読み取り

共晶型状態図では、横軸が組成、縦軸が温度です。

横軸は重量百分率で示されることが多く、場合によっては原子百分率が用いられます。

同じ百分率でも重量基準と原子数基準では意味が異なるため、単位を見落とさないようにしましょう。

縦軸の温度は摂氏で記載されることが一般的です。

読みたい合金の組成を横軸で見つけ、その位置から上へ線をたどると、各温度で存在する相の領域を確認できます。

冷却過程を考える場合は、一定組成の位置から上から下へ移動するイメージを持つと理解しやすくなります。

確認する項目	読み取り方	分かる内容
組成	横軸で合金の成分比を探す	どちらの成分に近い合金か
温度	縦軸で加熱または冷却時の温度を見る	相変化が起こる温度帯
領域名	位置する領域の相表示を読む	液相と固相の組み合わせ
境界線	組成線と温度線の交点を確認する	凝固開始や相変化の条件
水平線	共晶温度の線を確認する	共晶反応が進む温度

液相線と固相線の役割

液相線は、材料がすべて液体である領域と、液体と固体が共存する領域との境界です。

高温の液体を冷却して液相線に達すると、最初の固相が析出し始めます。

このとき生じる固相は、合金全体の平均組成と同じとは限りません。

液相と固相では成分濃度が異なるため、冷却の進行に伴って残った液相の組成も変化していきます。

この変化が、共晶温度に近づくまでの凝固挙動を決める重要な要素です。

液相線を越えた時点で凝固が始まり、共晶温度で残液が共晶組織へ変わると考えると、全体像を整理できます。

固相線は、液体を含む領域と固相だけの領域を分ける境界線です。

ただし典型的な単純共晶型状態図では、共晶温度の水平線が凝固完了に関係するため、液相線と共晶線の関係を優先して読む場面もあります。

タイラインとてこの法則

液相と固相が共存する二相領域では、同じ温度に水平な線を引くと、それぞれの相の組成を読み取れます。

この水平線はタイライン、または結び線と呼ばれます。

タイラインの両端は、液相の組成と固相の組成を示します。

さらに、各相がどの程度の割合で存在するかを概算する方法として、てこの法則があります。

距離の長い側とは反対側の相の量が多くなるため、てこのような関係と考えると覚えやすいでしょう。

厳密な計算では組成の数値を使いますが、まずは二相領域では相の組成と相の量を別々に考えることが大切です。

組織写真だけでは判断しにくい相の割合も、状態図を活用すれば理論的な目安を得られます。

共晶組成以外の凝固過程

続いては、共晶組成から外れた合金で起こる凝固過程を確認していきます。

亜共晶合金の変化

共晶組成よりもA成分が多い側の合金は、一般に亜共晶合金と呼ばれます。

亜共晶合金を液体状態からゆっくり冷却すると、まず液相線に達した時点でA側の初晶、つまり初めに析出する固相が生じます。

冷却が続くと、残った液相はB成分を相対的に多く含む方向へ組成を変えていきます。

最終的に残液の組成が共晶組成に近づき、共晶温度に達すると、残液が共晶反応によってα相とβ相へ変化します。

完成した組織は、初晶と共晶組織の組み合わせになります。

このため、亜共晶合金では初晶の量や形状が機械的性質に大きく影響します。

過共晶合金の変化

共晶組成よりもB成分が多い側の合金は、過共晶合金と呼ばれます。

過共晶合金でも基本的な流れは亜共晶合金と似ていますが、最初に析出する初晶の種類が反対側になります。

液相線を越えるとB側の初晶が形成され、残液は共晶組成へ近づきます。

そして共晶温度で残液が共晶組織に変わります。

過共晶側では硬い初晶が粗大化しやすい材料系もあるため、鋳造性や切削性を考えるうえで注意が必要です。

初晶が大きくなりすぎると、局所的な応力集中や加工面の悪化につながることがあります。

冷却速度による組織差

状態図は平衡状態を基準にしていますが、実際の凝固組織は冷却速度の影響を受けます。

冷却が速いと、原子の拡散が十分に進まず、平衡状態図で予測される組成分布とは異なる偏析が起こることがあります。

また、共晶組織の間隔は冷却速度によって変化しやすく、一般に急冷ほど細かい組織になりやすい傾向があります。

細かな組織は強度の向上に役立つことがありますが、内部応力、割れ、加工性の悪化なども考慮しなければなりません。

相図は材料の基本設計図であり、冷却速度は実際の組織を調整する条件と捉えると分かりやすいでしょう。

鋳造、溶接、熱処理では、相図の知識と製造条件を組み合わせて評価することが求められます。

金属材料における共晶型状態図

続いては、金属材料で共晶型状態図がどのように活用されるかを確認していきます。

鉛とすずの合金

共晶型状態図の代表例として、鉛とすずの合金系が知られています。

この系は、はんだ材料の基礎を理解する例として長く用いられてきました。

共晶組成付近では融解開始と凝固完了の温度差が小さく、加熱時と冷却時の挙動を予測しやすい特徴があります。

はんだ付けでは、溶融状態から固化するまでの温度範囲が接合品質に影響します。

そのため、共晶温度や液相線を知ることは、ぬれ性、作業性、熱影響の理解にもつながります。

現在は環境配慮から鉛を含まないはんだも広く使われていますが、共晶反応の考え方そのものは多くの合金設計に共通しています。

鉄と炭素の相図との関係

鉄と炭素の状態図にも共晶反応が含まれます。

鋳鉄の分野では、液相からオーステナイトとセメンタイト、または黒鉛を含む組織が関係するため、共晶の考え方が重要になります。

ただし鉄と炭素の状態図は、単純な二成分共晶型状態図よりも複雑です。

共析反応、包晶反応、黒鉛化、冷却速度の影響なども関係するため、図の一部だけを見て判断しないことが必要でしょう。

それでも、液相が複数の固相へ変化するという共晶反応の基本を理解しておくと、ねずみ鋳鉄や球状黒鉛鋳鉄の組織を学ぶ際の土台になります。

鋳鉄の性質は炭素量だけでなく、黒鉛や炭化物の形態にも左右されます。

アルミニウム合金と鋳造材料

アルミニウム合金でも、シリコンなどとの組み合わせで共晶組織が重要になる材料があります。

アルミニウムとシリコンの合金は、鋳造性や流動性に優れる材料として、自動車部品、機械部品、筐体部品などに利用されています。

シリコン量が共晶組成より少ない亜共晶側では、初晶アルミニウムと共晶組織が形成されます。

共晶組成より多い過共晶側では、初晶シリコンが現れやすくなります。

初晶シリコンが粗大になると加工性や靭性に影響するため、微細化処理や冷却条件の調整が検討されます。

材料開発では、状態図を見ながら成分設計を行い、目的に応じて強度、軽量性、耐熱性、鋳造性のバランスを取ります。

共晶型状態図の学習ポイント

最後に、共晶型状態図を理解するための要点をまとめます。

共晶型状態図は、二成分系合金における温度、組成、相の関係を示す重要な図です。

共晶点では液相が二種類の固相へ同時に変化し、特徴的な共晶組織が形成されます。

相図を読む際は、横軸の組成、縦軸の温度、液相線、共晶温度の水平線を順番に確認しましょう。

共晶組成では液相が共晶温度で凝固し、亜共晶または過共晶の組成では、初晶が現れた後に残液が共晶組織へ変わります。

共晶点、初晶、残液、共晶組織の流れを結び付けて考えると、状態図の見方が定着しやすくなります。

また、実際の金属材料では冷却速度や製造条件によって組織が変わるため、相図を基本として現場条件を重ねて評価することが大切です。

共晶型状態図の知識は、鋳造、はんだ付け、熱処理、材料開発など幅広い分野で役立つでしょう。
