耐熱性硬質ポリ塩化ビニル管とは？特徴や用途を解説（HIVP：耐熱温水管：規格：一般硬質塩ビ管との違いなど）

耐熱性硬質ポリ塩化ビニル管は、給湯設備や温水配管で使われることが多い樹脂製の配管材料です。

一般硬質ポリ塩化ビニル管と見た目が似ていても、耐えられる温度、利用できる用途、施工時の注意点には明確な違いがあります。

HIVPという呼び方や耐熱温水管という表現を見かけたものの、どのような製品なのか判断に迷う方もいるでしょう。

本記事では、耐熱性硬質ポリ塩化ビニル管の基本的な特徴から規格、一般硬質塩ビ管との違い、選定時の確認事項まで、実務で役立つ視点を交えて解説します。

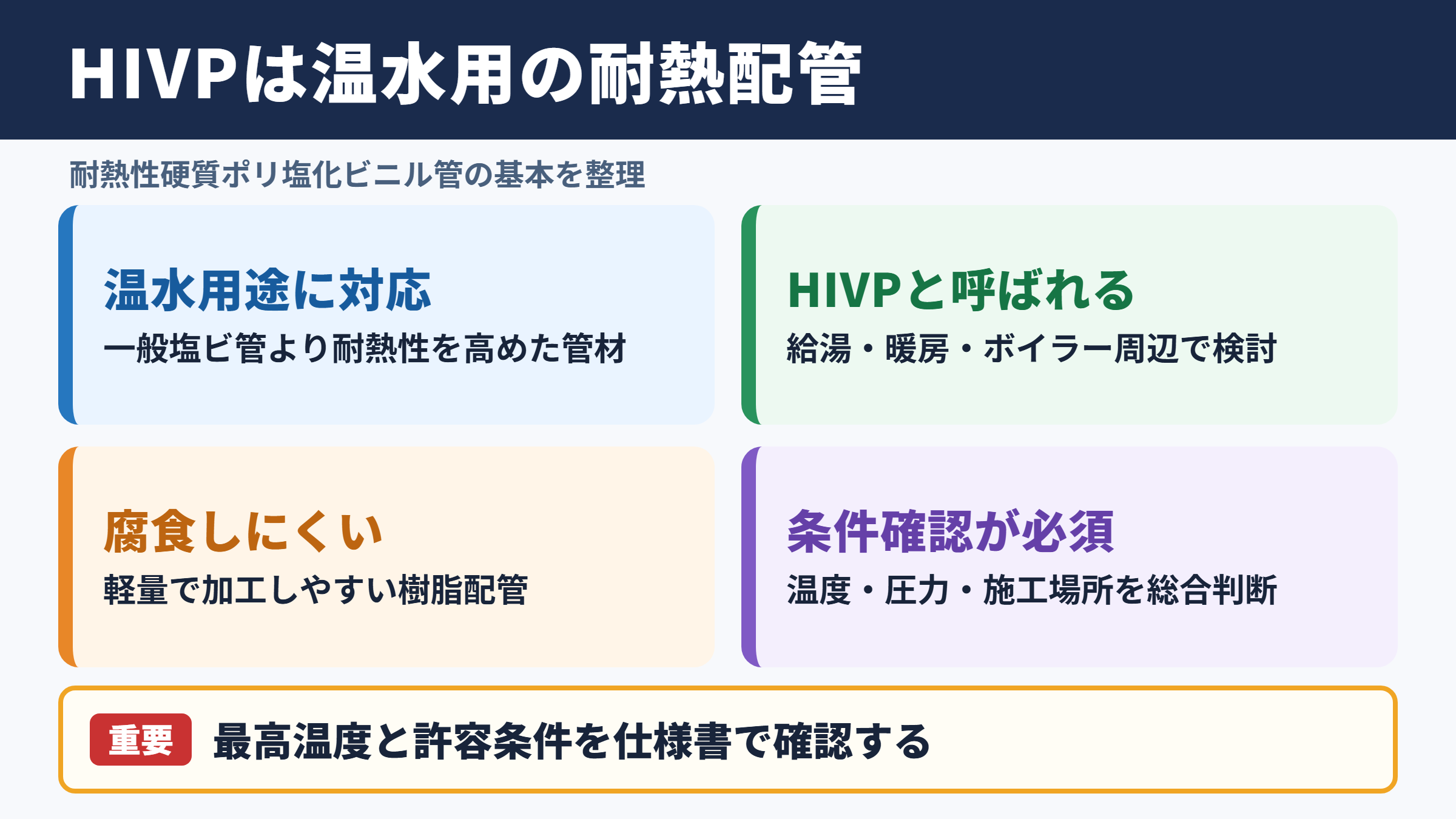

耐熱性硬質ポリ塩化ビニル管の基本

それではまず、耐熱性硬質ポリ塩化ビニル管の基本について解説していきます。

HIVPと耐熱温水管の意味

耐熱性硬質ポリ塩化ビニル管とは、温水が流れる配管での使用を想定し、一般的な硬質ポリ塩化ビニル管よりも耐熱性能を高めた管材です。

一般にHIVPと呼ばれることがあり、英字表記では耐熱性を持つ硬質ポリ塩化ビニル管を示します。

給湯管、温水暖房の配管、ボイラーまわりの温水配管など、常温を超える流体を扱う場面で検討される材料です。

塩化ビニル樹脂は軽量で加工しやすく、金属管に比べて腐食しにくいことが魅力です。

その一方で、樹脂配管は温度の影響を受けるため、流体温度と使用条件を把握したうえで種類を選ぶ必要があります。

HIVPは単に硬い塩ビ管ではなく、温水用途を前提に性能設計された配管と考えると理解しやすいでしょう。

耐熱性能が必要になる理由

一般硬質塩ビ管に高温の湯を流すと、管が軟化したり、変形したりするおそれがあります。

継手との接合部に力がかかれば、漏水や破損につながる可能性もあります。

給湯器から出るお湯は設定温度だけで判断せず、機器の運転状況、配管内の滞留、周囲温度も踏まえて検討することが大切です。

耐熱性硬質ポリ塩化ビニル管は、こうした温度条件に対応しやすい材料として使われます。

ただし、耐熱性があるからといって、あらゆる高温環境に対応できるわけではありません。

メーカーの仕様書で最高使用温度、最高使用圧力、温度ごとの許容条件を確認する姿勢が欠かせません。

樹脂配管としての長所

HIVPの大きな長所は、金属配管のような赤水や腐食が起こりにくい点です。

水質による影響を受けにくく、内面が比較的なめらかなため、長期使用時の流れやすさにも配慮しやすい材料といえます。

また、軽量なので運搬や取り回しをしやすく、切断加工にも特別に重い設備を必要としません。

施工環境によっては、工期短縮や作業負担の軽減につながる場合もあります。

一方で、紫外線への配慮、衝撃への対策、熱による伸縮への対応など、樹脂特有の注意点があります。

材料の長所だけを見るのではなく、設置環境に合うかどうかを確認することが、安全な配管計画への近道です。

一般硬質塩ビ管との違い

続いては、一般硬質塩ビ管との違いを確認していきます。

使用温度の考え方

一般硬質ポリ塩化ビニル管は、主に冷水、排水、通気などの用途で使われます。

耐熱性硬質ポリ塩化ビニル管は、これに対して温水を扱う用途を意識した材料です。

両者の違いを判断するときは、名称だけではなく、使用温度の上限と、その温度における許容圧力を見る必要があります。

温度が上がるほど樹脂は強度が低下しやすく、常温時と同じ圧力条件で使えるとは限りません。

設計温度が少し高いだけでも、材料選定が変わることがあります。

特に給湯配管では、日常の設定温度に加えて、運転開始直後や設備の異常時に発生する温度変化も想定しておくと安心です。

比較項目	耐熱性硬質ポリ塩化ビニル管	一般硬質ポリ塩化ビニル管
主な用途	給湯、温水、耐熱性が必要な配管	冷水、排水、通気など
温度への対応	温水条件を考慮した設計	常温付近の用途が中心
選定時の重点	温度別の許容圧力と継手の適合	圧力、排水条件、施工場所
施工上の注意	熱伸縮、温水対応の接着剤、保温	衝撃、紫外線、用途適合
誤使用のリスク	仕様超過時の変形や性能低下	温水使用時の軟化や漏水

肉厚と強度の見方

配管の強度は、材質だけでなく管の呼び径、肉厚、使用圧力によって変わります。

外径が同じであっても、規格や種類が異なれば内径や肉厚が異なることがあります。

そのため、既設配管の交換では、見た目の寸法だけで同じ部材と判断しないことが重要です。

呼び径を確認し、管と継手の規格が合うかを確かめる必要があります。

温水配管では熱による強度低下も考慮するため、使用温度ごとの条件を見逃せません。

管の太さだけでなく、温度と圧力を組み合わせて性能を見ることが、配管トラブルの予防につながります。

外観表示と識別方法

耐熱性硬質ポリ塩化ビニル管は、製品によって色や印字で区別しやすくされている場合があります。

ただし、色だけで材質や用途を断定するのは危険です。

現場に保管された管材では、汚れや退色で表示が読みにくくなっていることもあります。

製品に記載された規格、呼び径、製造者、品番、用途表示を確認し、必要に応じて納入仕様書と照合しましょう。

既設の給湯配管を改修する場合も、接続先の材質を確認してから工法を決めることが大切です。

異種材料を接続する箇所では、熱膨張量の差や接続部の止水性まで考慮したいところです。

規格と性能等級の確認項目

続いては、規格と性能等級の確認項目について確認していきます。

JIS規格の役割

JIS規格は、管材の寸法、性能、試験方法などを一定の基準で示すための重要な指標です。

耐熱性硬質ポリ塩化ビニル管を選ぶ際には、該当する規格と製品仕様を確認すると、必要な性能を比較しやすくなります。

規格適合品であっても、すべての設置条件に自動的に適合するわけではありません。

配管の使用条件が規格の想定範囲内か、施工方法が製品の指定に沿っているかを別途確認する必要があります。

公共工事、集合住宅、工場設備などでは、設計図書で採用可能な材料や規格が定められていることもあります。

規格表示は品質確認の出発点であり、実際の設置条件まで保証するものではないという認識が大切です。

温度別許容圧力の読み方

樹脂管は、温度が高くなるほど許容できる圧力が低くなる傾向があります。

そのため、カタログに記載された常温時の数値だけで選定すると、温水配管では余裕が不足するかもしれません。

確認したいのは、予定使用温度における許容圧力と、配管系で実際にかかる圧力です。

ポンプの吐出圧、建物の高低差、止水時の圧力変化、給湯器の運転条件なども影響します。

余裕を持たせた設計は重要ですが、必要以上に大きな配管を選べば、コストや施工性に影響します。

条件を数値で整理し、製品資料と照らし合わせることが合理的です。

継手と接着剤の適合性

管だけ耐熱仕様にしても、継手や接着剤が温水条件に適合していなければ、配管全体の信頼性は確保できません。

接着接合では、専用または指定された接着剤を使用し、塗布量や挿入時間、養生時間を守ることが求められます。

接着剤が十分に乾く前に通水や加圧をすると、接合部の強度が不足するおそれがあります。

気温が低い時期や湿度の高い環境では、施工条件が通常と変わる場合もあるでしょう。

耐熱管、継手、接着剤を一つの配管システムとして適合させることが重要です。

部材を別々の基準で選ぶのではなく、同じメーカーの施工要領や組み合わせ表を確認する方法が確実です。

給湯と温水設備での用途

続いては、給湯と温水設備での用途について確認していきます。

住宅の給湯配管

戸建住宅や集合住宅では、給湯器から浴室、洗面所、キッチンなどへお湯を送るための配管が必要です。

耐熱性硬質ポリ塩化ビニル管は、条件が合う場合に給湯配管の候補となります。

施工場所が床下、天井内、壁内、屋外のどこにあるかによって、必要な保温や保護方法は変わります。

屋外配管では、紫外線、凍結、外部からの衝撃に注意しなければなりません。

見えない場所に施工する配管ほど、施工前の確認と施工後の試験が重要になります。

給湯設備の更新時には、配管材だけでなく給湯器の能力、湯温設定、既設管の劣化状況も確認するとよいでしょう。

温水暖房と設備配管

温水暖房では、温めた水を循環させて床暖房や放熱器に熱を届けます。

このような設備では、温水の温度、循環ポンプによる圧力、長い配管経路による圧力損失を考える必要があります。

配管経路が長い場合は、熱による伸縮の影響も小さくありません。

固定金具の位置や配管支持の方法に配慮しないと、配管のたわみや異音につながる場合があります。

温水設備では、管材の耐熱性に加えて、熱伸縮を逃がす施工計画が欠かせません。

配管の直線部分が長いほど、伸縮量を見込んだ施工が必要になります。

工場と業務施設の温水系統

工場や業務施設では、洗浄用温水、給湯設備、空調補助設備などで温水配管が使われることがあります。

住宅よりも配管距離が長く、運転時間も長い設備では、温度と圧力の管理がより重要です。

薬品を含む水や特殊な流体を流す場合には、耐熱性だけでなく耐薬品性も確認しなければなりません。

使用流体の成分によっては、HIVP以外の配管材料が適していることもあります。

また、機械室では高温部に配管が近接する可能性があるため、周囲温度も含めて評価する必要があります。

設備担当者、施工業者、材料メーカーの資料を照合し、用途に合う仕様を決めることが安心につながります。

施工と保守における注意点

続いては、施工と保守における注意点について確認していきます。

切断と接着接合の手順

耐熱性硬質ポリ塩化ビニル管を切断するときは、管軸に対してできるだけ直角になるように切ることが基本です。

切断面に残ったバリは、流れを妨げたり、継手への挿入不良を招いたりするため、丁寧に除去します。

接着前には、差し込み長さを確認し、必要に応じてマーキングを行います。

接着剤を塗布した後は、指定位置まで確実に差し込み、回転や戻りが起きないように保持します。

施工直後に見た目が整っていても、養生不足なら接合強度は十分ではありません。

施工要領書に記載された養生時間を守ることが、漏水防止の基本です。

保温と支持金具の配置

給湯や温水の配管には、熱損失を抑えるための保温材が使われます。

保温は省エネルギーだけでなく、配管表面の結露を抑えることにも役立ちます。

屋外や寒冷地では、保温に加えて凍結対策を検討する必要があります。

支持金具は、管の自重や水の重さを支えるために必要です。

金具を強く締め付けすぎると、樹脂管の動きを妨げたり、局所的な負担を与えたりする可能性があります。

管径、配管方向、温度条件に応じて、支持間隔と固定方法を決めましょう。

施工確認項目	確認する内容	見落とした場合の影響
切断面	直角に切断され、バリが除去されているか	挿入不良、流路抵抗、接合不良
接着剤	耐熱用途に適合した種類か	接続部の強度不足、漏水
養生	温度と施工条件に応じた時間を確保したか	通水時の剥離、接続部破損
支持	支持間隔と固定方法が適切か	たわみ、振動、熱伸縮の拘束
保温	継手部分を含めて適切に施工したか	熱損失、凍結、結露

漏水点検と更新時期の判断

配管の点検では、継手まわりのにじみ、変色、保温材の湿り、異音などを確認します。

見える部分に異常がなくても、使用年数が長い場合は、配管経路全体の状態を意識することが重要です。

給湯の出が悪くなった、湯温が安定しない、水道料金が増えたといった変化も、配管や設備を見直すきっかけになります。

ただし、こうした症状は給湯器や水栓の不具合で起こる場合もあるため、原因を切り分ける必要があります。

部分補修で対応できるのか、系統ごとの更新が必要なのかは、劣化の範囲と将来の改修計画で判断します。

配管を隠ぺいする前に、写真記録や経路図を残しておくと、将来の点検や改修に役立つでしょう。

材料選定で確認したい条件

続いては、材料選定で確認したい条件について確認していきます。

流体温度と最高圧力

HIVPを選ぶ際は、まず流体が水なのか温水なのか、どの程度の温度で運転されるのかを整理します。

次に、通常時の圧力だけでなく、ポンプ停止時や水撃作用による圧力変動も確認します。

水撃作用とは、流れている水を急に止めたときに圧力が大きく変動する現象です。

バルブの急閉止や電磁弁の作動条件によっては、想定以上の負荷がかかる場合があります。

温度条件と圧力条件は、必ず同時に確認する項目です。

どちらか一方だけに余裕があっても、組み合わせによって仕様範囲を超える可能性があります。

設置場所と外部環境

屋内、屋外、埋設、天井内、機械室では、配管が受ける影響が異なります。

屋外では日射による温度上昇と紫外線、埋設では土圧や地盤変位、天井内では結露や点検性が課題になります。

凍結の可能性がある地域では、保温材や凍結防止対策も材料選定と一緒に考える必要があります。

また、配管が人や物に接触しやすい位置にあるなら、保護カバーや防護措置も必要でしょう。

施工後に点検できるかどうかも、長期的な管理を左右する要素です。

配管を隠す場合は、点検口や止水栓の位置をあらかじめ計画すると、将来の対応がしやすくなります。

他材料との接続計画

給湯設備の周辺には、銅管、ステンレス管、架橋ポリエチレン管など、異なる材料が使われることがあります。

耐熱性硬質ポリ塩化ビニル管と他材料を接続する場合は、専用の異種管継手やねじ接続部材を使用します。

接続部では、材料ごとの熱伸縮差、ねじ部への過大な力、シール材の適合性に注意が必要です。

金属管に直接荷重がかかる設計や、樹脂管を無理に曲げる施工は避けましょう。

異種材料の接続部は、配管系の中でも特に点検しやすい位置に設けると、将来の保守に有利です。

メーカー指定の施工方法を確認し、代用部材の使用は慎重に判断することが求められます。

耐熱性硬質ポリ塩化ビニル管のまとめ

耐熱性硬質ポリ塩化ビニル管は、HIVPとも呼ばれ、給湯や温水配管で耐熱性能が求められる場面に適した管材です。

一般硬質塩ビ管とは用途や温度条件が異なるため、見た目が似ていても同じ感覚で使うことはできません。

選定時には、使用温度、温度別許容圧力、呼び径、継手、接着剤、施工場所を総合的に確認することが大切です。

特に温水配管では、管本体だけでなく、継手の適合性や接着後の養生時間が配管の信頼性を左右します。

紫外線、凍結、熱伸縮、異種材料との接続といった施工条件にも目を向けることで、漏水や早期劣化のリスクを抑えやすくなるでしょう。

製品ごとの規格と施工要領を確認し、設置条件に合う耐熱温水管を選ぶことが、長く安心して使える給湯設備につながります。
