平滑回路とは？意味や仕組みは？(整流回路・コンデンサ・リプル・電源回路など)

平滑回路は、整流回路で交流から変換した電圧の波をなだらかにし、安定した直流電源を得るための重要な回路です。

電子機器、ACアダプター、産業用電源、オーディオ機器などでは、電源電圧の変動を抑える技術が性能や信頼性に直結します。

この記事では、平滑回路の意味、コンデンサによる仕組み、リプル電圧、設計時の注意点までをわかりやすく解説します。

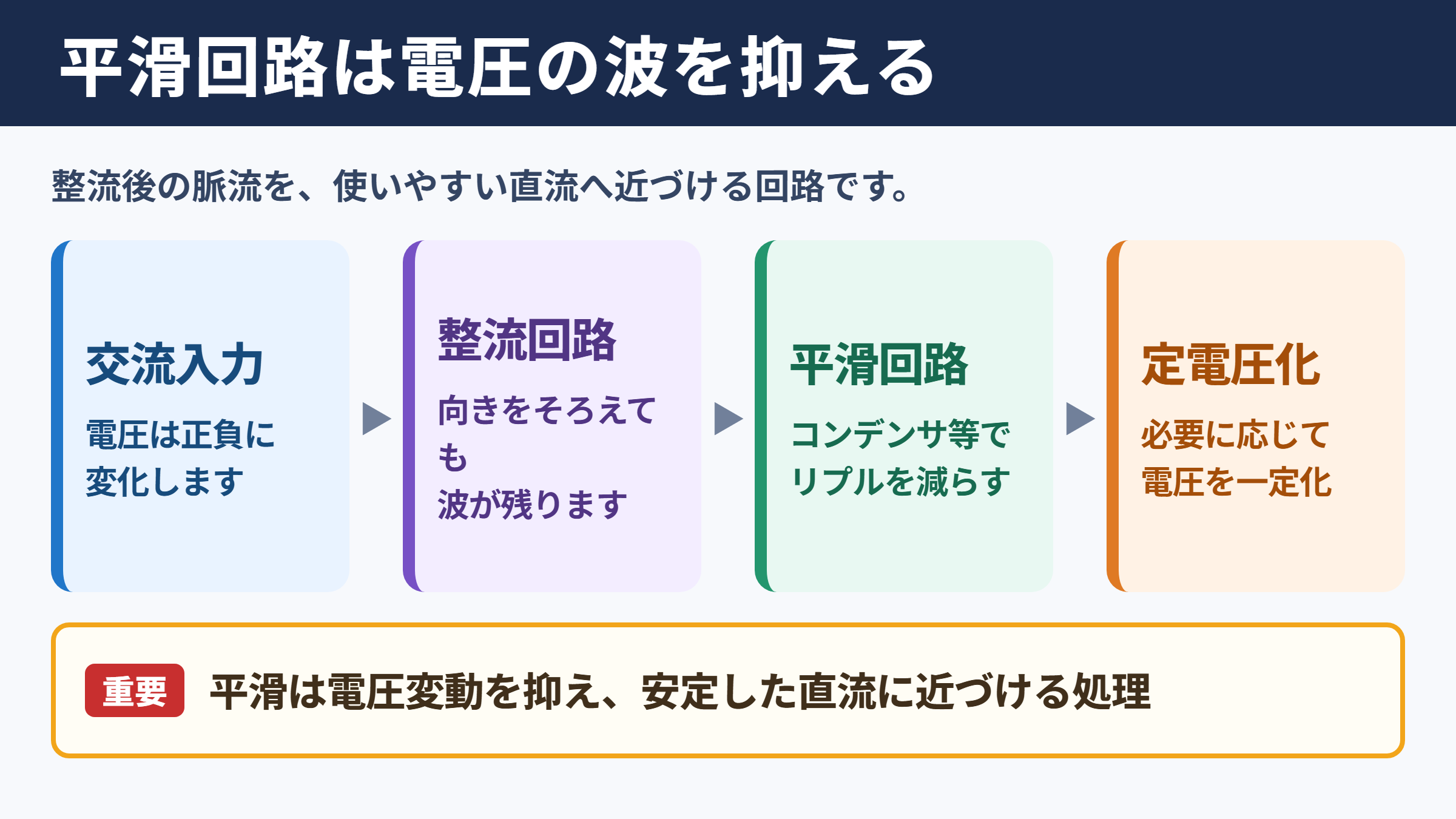

平滑回路の役割と全体像

それではまず平滑回路の役割と全体像について解説していきます。

平滑回路の意味

平滑回路とは、整流後に残る電圧の上下動を小さくし、より一定に近い直流電圧へ整える回路のことです。

交流電源をダイオードで整流しても、出力は完全にまっすぐな直流にはなりません。

整流された波形には山と谷があり、この変動成分をリプル電圧と呼びます。

平滑回路は、主にコンデンサやコイルを利用してリプルを減らし、負荷へ供給する電圧を安定させる役割を担います。

つまり、電源回路における平滑とは、電圧の波打ちを抑えて使いやすい直流に近づける処理と考えると理解しやすいでしょう。

電源回路における配置

一般的な直流電源回路は、交流入力、変圧、整流、平滑、定電圧化、負荷という順番で構成されます。

家庭用コンセントの交流を利用する電源では、トランスで電圧を変えた後、ダイオードで整流し、その次に平滑コンデンサを接続する構成が代表的です。

スイッチング電源の場合も方式は異なりますが、出力側でコンデンサやコイルを使い、ノイズやリプルを抑える考え方は共通しています。

回路の段階	主な役割	出力の状態
交流入力	電源を供給する	正負に変化する交流
整流回路	電流の向きをそろえる	脈流を含む直流
平滑回路	電圧変動を小さくする	リプルの少ない直流
定電圧回路	出力電圧を一定に保つ	安定化された直流

平滑回路が必要になる理由

電圧が大きく変動すると、電子回路は誤動作したり、音響機器ではハムノイズが発生したりする場合があります。

マイコンやセンサー、通信モジュールでは、瞬間的な電圧低下によってリセットが起きることもあるため、安定した電源品質が欠かせません。

また、LED照明では平滑が不十分な場合にちらつきが目立つことがあります。

負荷が求める電圧と電流を安定して供給するために、平滑回路は小型機器から大型設備まで幅広く使われています。

整流回路と脈流の関係

続いては整流回路と脈流の関係を確認していきます。

半波整流の特徴

半波整流は、ダイオードを1本使用して交流の片側だけを取り出す方式です。

回路構成は簡単ですが、交流の半周期分しか利用しないため、出力電圧の谷が長くなり、リプルが大きくなりやすい特徴があります。

小電力で簡易的な用途には利用できますが、安定した直流電源を必要とする回路では十分な平滑性能を確保しにくい場合があります。

そのため、同じ負荷条件で比較すると、半波整流では比較的大きな容量のコンデンサが必要になりやすいでしょう。

全波整流とブリッジ整流

全波整流は、交流の正側と負側の両方を利用して脈流を作る方式です。

センタータップ付きトランスとダイオードを組み合わせる方法や、4本のダイオードを使うブリッジ整流回路がよく知られています。

商用電源が50Hzの場合、全波整流後のリプル周波数は100Hzになります。

半波整流では50Hzの周期で電圧が落ち込むのに対し、全波整流では充電される間隔が短くなるため、平滑しやすくなる点が大きな利点です。

ダイオードの電圧降下

整流回路を考える際は、ダイオードで生じる順方向電圧降下も見逃せません。

シリコンダイオードでは、電流条件によって差はあるものの、おおむね0.6Vから1V程度の電圧降下が発生します。

ブリッジ整流では電流経路に通常2本のダイオードが直列に入るため、出力電圧はその分だけ低くなります。

低電圧電源ではこの影響が大きく、ショットキーダイオードの採用や同期整流方式の検討が必要になることもあります。

平滑コンデンサの耐圧を選ぶときは、平均値ではなく無負荷時に近い最大電圧を基準に考えることが重要です。

コンデンサによる平滑の仕組み

続いてはコンデンサによる平滑の仕組みを確認していきます。

充電と放電の動作

平滑コンデンサは、整流波形の電圧が高くなったときに電荷を蓄え、入力電圧が下がったときに蓄えた電荷を放出します。

整流波形の山付近ではコンデンサが充電され、山と山の間では負荷へ電流を供給するため、出力電圧の落ち込みが緩やかになります。

この働きによって、脈流の谷が持ち上げられ、より平らな電圧波形に近づきます。

コンデンサは電圧を蓄える部品であり、平滑回路では短時間の電源タンクのような役割を果たします。

静電容量とリプル電圧

コンデンサの容量が大きいほど、多くの電荷を蓄えられるため、同じ負荷電流なら電圧低下を抑えやすくなります。

平滑コンデンサの容量を見積もるときは、負荷電流、リプル周波数、許容できるリプル電圧を確認します。

概算では、リプル電圧は負荷電流に比例し、コンデンサ容量とリプル周波数に反比例する関係です。

コンデンサの種類と選定

電源の平滑用途では、大きな容量を確保しやすいアルミ電解コンデンサが多く使われます。

一方で、電解コンデンサは極性を持つものが一般的であり、逆接続すると故障や破裂につながる危険があります。

高周波ノイズへの対応では、セラミックコンデンサやフィルムコンデンサを電解コンデンサと並列に配置する方法も有効です。

選定時には容量だけでなく、耐圧、許容リプル電流、ESR、温度特性、寿命も確認する必要があります。

特に電源回路では、耐圧に十分な余裕を持たせ、周囲温度が高い場所では長寿命品を選ぶことが大切です。

リプル電圧と電源品質

続いてはリプル電圧と電源品質を確認していきます。

リプルの発生要因

リプルは、整流された電圧が周期的に変化することと、コンデンサが負荷へ放電することによって発生します。

負荷電流が大きいほどコンデンサの放電量も増えるため、電圧の下がり方が大きくなります。

また、入力交流電圧が低下した場合や、トランスの内部抵抗が大きい場合にも、出力電圧の変動は大きくなりやすい傾向です。

電源の出力をオシロスコープで観測すると、直流成分の上に小さな波が重なって見えます。

この波の幅を測定することで、ピークツーピークのリプル電圧を確認できます。

機器への影響

リプルが大きい電源は、アナログ回路、音声増幅回路、無線回路、精密センサー回路に悪影響を与えることがあります。

オーディオ機器では、商用電源由来の低い周波数がハムとして聞こえる場合があります。

デジタル回路では、平均電圧が規定値に近くても、瞬間的な電圧低下によって誤動作する可能性があります。

電源電圧の許容範囲は部品ごとに異なるため、マイコン、IC、LEDドライバなどのデータシートを確認し、最低電圧と最大電圧の両方を満たす必要があります。

測定時の確認項目

平滑回路の性能を確認するには、テスターだけでなくオシロスコープを使うと有効です。

テスターは平均的な直流電圧を確認するのに便利ですが、リプル波形の詳細までは把握しにくいことがあります。

オシロスコープでは、負荷の有無による電圧変化、起動時の変動、スイッチングノイズ、周期的なリプルを確認できます。

確認項目	主な測定方法	確認する内容
直流出力電圧	デジタルテスター	定格電圧付近かどうか
リプル電圧	オシロスコープ	ピークツーピーク値と周波数
負荷変動	電子負荷または抵抗負荷	電流増加時の電圧低下
温度上昇	温度計や熱画像装置	コンデンサや整流部の発熱

測定ではプローブの接地方法にも注意が必要です。

長い接地リードを使うと外来ノイズを拾いやすくなるため、短い接続で測定すると実態に近い波形を確認しやすくなります。

平滑回路の設計と注意点

続いては平滑回路の設計と注意点を確認していきます。

負荷電流と容量の関係

平滑コンデンサの容量は、負荷電流が増えるほど大きくする必要があります。

小さなセンサー回路では数十μFから数百μFで足りる場合もありますが、モーター、アンプ、LED電源などでは数千μF以上が必要になることもあります。

負荷が急に大きな電流を求める場合、平均電流だけでなく瞬間的な電流変化も考慮することが欠かせません。

容量不足では電圧降下が大きくなり、容量を過度に増やすと部品の大型化やコスト増加につながります。

設計では、必要な許容リプル電圧を先に定め、条件に合う容量を逆算すると整理しやすいでしょう。

突入電流への対策

大容量の平滑コンデンサは、電源投入直後にはほぼ空の状態です。

そのため、電源投入時にはコンデンサへ大きな充電電流が流れ、これを突入電流と呼びます。

突入電流が大きすぎると、ヒューズ、スイッチ、整流ダイオード、トランスに負担がかかります。

対策としては、NTCサーミスタ、抵抗、ソフトスタート回路、リレーによるバイパス回路などを用いる方法があります。

耐圧と安全性の確認

コンデンサの耐圧は、回路で想定される最大電圧よりも高く設定します。

交流電圧は実効値で表されることが多く、整流後にコンデンサへ加わる電圧はピーク値に近づきます。

たとえば交流12Vは、理想的には約17Vのピーク値を持つため、ダイオードの電圧降下を考慮しても16Vを超える場合があります。

このため、耐圧16Vのコンデンサでは余裕が不足する可能性があり、25V以上を選ぶ判断が一般的です。

耐圧不足は安全性と寿命に関わる問題なので、電源投入時や無負荷時の最大電圧まで確認しましょう。

平滑回路の理解の要点

最後に平滑回路の理解の要点をまとめます。

平滑回路は、整流回路によって作られた脈流の電圧変動を抑え、直流電源を安定させるための回路です。

代表的な方法は、整流後にコンデンサを接続し、電圧の高いときに充電、低いときに放電させる仕組みです。

リプル電圧を小さくするには、負荷電流、整流方式、リプル周波数、コンデンサ容量を総合的に考える必要があります。

全波整流やブリッジ整流を使うと平滑しやすくなり、電解コンデンサと小容量コンデンサを組み合わせることで低周波リプルと高周波ノイズの両方に対応しやすくなります。

ただし、容量の増加には突入電流、耐圧、発熱、寿命といった注意点もあります。

電源回路を設計するときは、必要な電圧精度と負荷条件を明確にし、測定によって実際のリプルや電圧変動を確認することが大切です。
