光センサーは、光の有無や明るさの変化を電気信号へ変換し、照明、自動ドア、防犯装置、家電、工場設備などを自動で動かすために使われる部品です。

身近な場所で多用されている一方で、受光してから検知するまでの流れや、CDSとフォトダイオードの違いが分かりにくいと感じる方も多いでしょう。

この記事では、光センサの基本原理、CDSの抵抗変化、回路の考え方、種類ごとの特徴、選定時の注意点までを順に解説します。

光センサーの基本的な仕組み

それではまず光センサーの仕組みについて解説していきます。

光を電気信号へ変える受光素子

光センサーとは、光を受けたときに生じる電気的な変化を利用して、明るさや物体の有無を検知する装置の総称です。

光そのものは目で確認できても、機械はそのままでは判断できません。

そこで受光素子が光のエネルギーを受け取り、抵抗値、電流、電圧といった測定可能な電気量へ変換します。

この変換によって、周囲が明るい、暗い、反射光が戻った、遮光されたといった状態を制御回路が読み取れるようになります。

光センサーは光を見ているのではなく、光によって変化する電気量を見ていると考えると、仕組みを理解しやすくなります。

光源、対象物、受光部、判定回路、出力部という要素が組み合わさることも、実用的な光センサの特徴です。

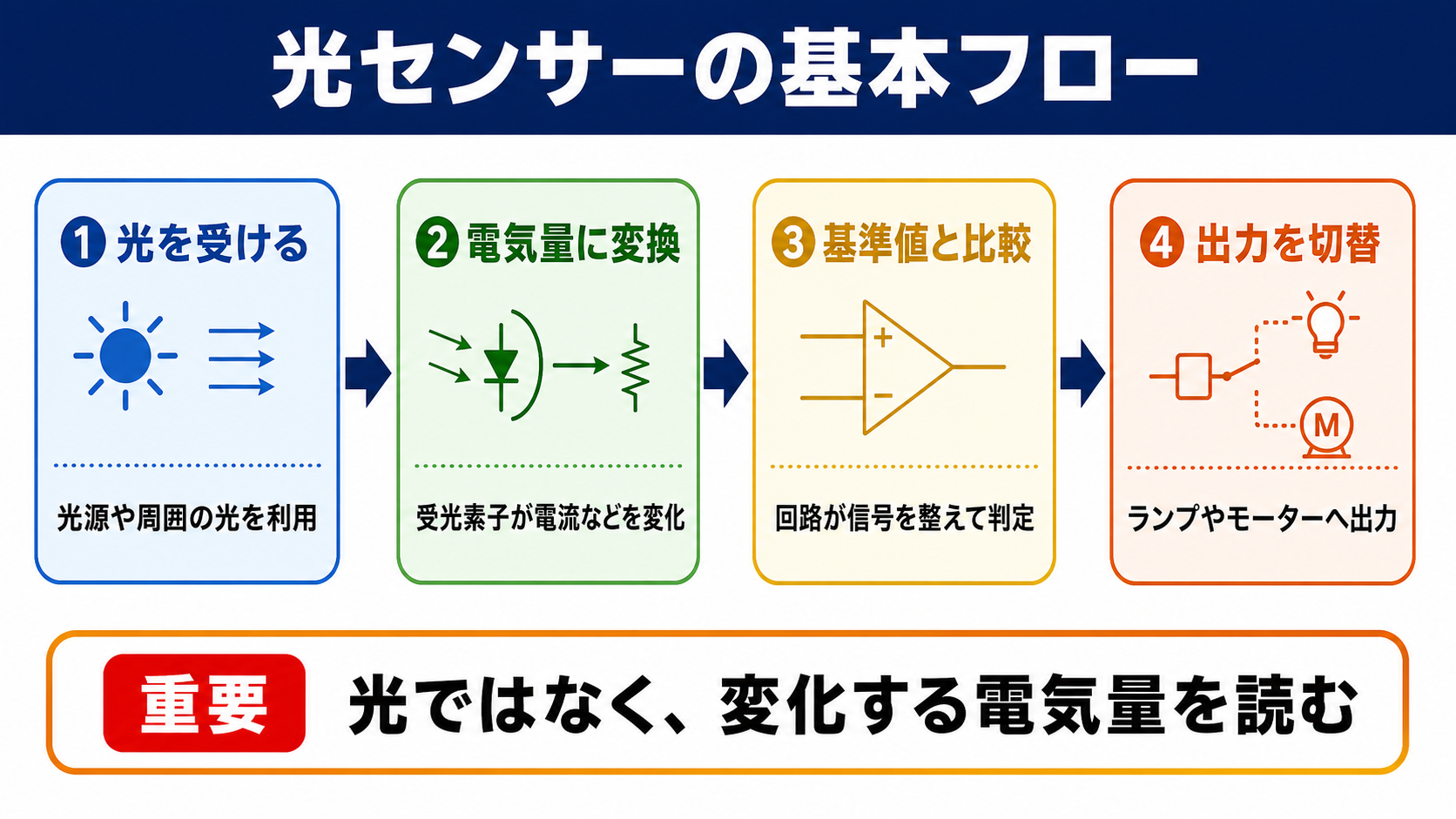

検知から出力までの流れ

一般的な検知の流れは、光を出す、または周囲の光を利用する段階から始まります。

次に受光素子が光量を受け、光量に応じた抵抗値や電流の変化を発生させます。

その変化は微小である場合も多いため、増幅回路や比較回路を通して扱いやすい信号へ整えます。

最後に、設定した基準値を上回ったか下回ったかを判定し、ランプ、リレー、モーター、マイコンなどへ出力します。

たとえば暗くなったら照明を点灯させる回路では、受光部が検出した光量がしきい値より小さくなった時点で出力を反転させます。

一方、ベルトコンベア上の製品を数える装置では、投光器からの光が製品で遮られた瞬間を検知信号として使います。

光量としきい値の関係

光センサーの動作で重要になるのが、どの程度の明るさで反応させるかというしきい値です。

しきい値が高すぎると、本来検知したい弱い光を見逃す可能性があります。

反対に低すぎると、照明のちらつき、外光、反射率の違いなどで誤作動しやすくなるでしょう。

そのため実際の製品では、感度をつまみで調整できるものや、周囲の明るさを自動学習するものもあります。

安定した検知には、受光量そのものだけでなく、背景光との明確な差を確保することが欠かせません。

状態	受光量	回路の判定例	主な用途
明るい	多い	照明を消灯	自動照明
暗い	少ない	照明を点灯	街灯、常夜灯
光が届く	多い	対象物なし	透過型センサー
光が遮られる	急減する	対象物あり	通過検知、計数
反射光が戻る	増える	対象物あり	反射型センサー

CDSを使った受光原理

続いてはCDSを使った受光原理を確認していきます。

光導電セルの抵抗変化

CDSは硫化カドミウムを利用した光導電セルであり、明るさによって抵抗値が変わる受光素子です。

暗い場所では電気が流れにくく、抵抗値は大きくなります。

光が当たると材料内で電気を運ぶ粒子が増え、電気が流れやすくなるため、抵抗値は小さくなります。

この性質を利用すれば、照度の変化を抵抗値の変化として取り出せます。

CDSの代表的な特徴は、明るくなるほど抵抗値が下がることです。

単純な回路でも明暗を検知しやすいため、以前は夜間照明や明るさ検知回路で広く使われてきました。

分圧回路による電圧の読み取り

CDSは抵抗の変化を直接見ても扱いにくいため、固定抵抗と組み合わせた分圧回路で電圧へ変換する方法が一般的です。

CDSと固定抵抗を直列につなぎ、両者の接続点から電圧を取り出します。

CDS側の抵抗値が変化すると、接続点の電圧も変化するため、マイコンのアナログ入力やコンパレータで判定できます。

配線する位置を変えれば、明るいときに高い電圧を出す回路と、暗いときに高い電圧を出す回路のどちらも構成できます。

望む動作に合わせて、CDSと固定抵抗の上下関係を決めることが重要です。

固定抵抗の値はCDSの代表抵抗値に近い範囲から検討すると、変化を読み取りやすくなります。

CDSの応答速度と使用上の留意点

CDSは構造が比較的簡単で、明るさの変化をゆるやかに検知する用途に向いています。

ただし、フォトダイオードやフォトトランジスタと比べると応答速度が遅い傾向があります。

高速で通過する部品の検出、通信信号の受信、短時間のパルス検出には適さないことがあります。

また、同じ明るさでも素子ごとの抵抗値にはばらつきがあり、温度や経年変化の影響も受けます。

CDSを使う回路は、厳密な照度測定よりも、明るいか暗いかを大まかに判断する用途に適しています。

光センサの種類と検知方式

続いては光センサの種類と検知方式を確認していきます。

フォトダイオードとフォトトランジスタ

フォトダイオードは、光を受けると電流を発生させる半導体素子です。

高速応答に優れ、光通信、エンコーダ、精密な光量検出などに利用されます。

受光電流は小さいため、用途によっては増幅回路が必要になります。

フォトトランジスタは、光による変化をトランジスタの増幅作用で大きく取り出せる素子です。

フォトダイオードより感度を得やすく、物体検知や簡易的なスイッチ用途で使いやすい特徴があります。

速度を優先するならフォトダイオード、扱いやすい感度を求めるならフォトトランジスタという見方が選定の出発点になります。

透過型と反射型の構成

透過型光センサーは、投光器と受光器を向かい合わせに配置する方式です。

両者の間を物体が通過して光を遮るため、対象物の有無を比較的安定して判断できます。

対象物の色や表面状態に左右されにくい点が大きな利点です。

反射型光センサーは、投光した光が対象物に当たり、反射して戻る光を受光します。

片側から設置できるため省スペースですが、黒い物体、光沢の強い金属、透明な物体などでは検知条件を慎重に整える必要があります。

検知方式	配置	強み	注意点
透過型	投光器と受光器が対向	安定性が高い	両側に設置場所が必要
回帰反射型	反射板を使用	配線を片側に集約しやすい	反射板の汚れに注意
拡散反射型	対象物からの反射を受光	反射板が不要	対象物の色や距離に影響される
周囲光検知型	自然光や照明を受光	回路を簡素化しやすい	設置環境の変化を受けやすい

赤外線と可視光の使い分け

光センサーでは、可視光だけでなく赤外線を使うこともあります。

赤外線は人の目には見えにくいため、機器の外観を損ねずに検知光を使いたい場面で便利です。

テレビのリモコン、近接センサー、人体検知の補助、工場のワーク検出などが代表例です。

一方で、太陽光には赤外線成分も含まれるため、屋外や窓際では外乱光への対策が必要になります。

投光側の光を一定の周波数で点滅させ、受光側がその周波数だけを選んで読み取る変調方式は、外光の影響を減らす有効な方法です。

検知距離だけでなく、周囲光、対象物の材質、設置方向まで含めて光源の種類を決めることが重要です。

受光と検知の精度を左右する要因

続いては受光と検知の精度を左右する要因を確認していきます。

対象物の色と表面状態

反射型の光センサーでは、対象物がどれだけ光を返すかによって検知の安定性が変わります。

白色や明るい表面は光を反射しやすく、受光量が増えやすい傾向です。

黒色の樹脂、つや消し素材、吸光性の高い布などは反射量が少なく、同じ距離でも検知しにくい場合があります。

鏡面の金属や光沢のあるフィルムでは、反射光が想定外の方向へ進み、受光部へ戻らないこともあります。

透明体では光が透過したり屈折したりするため、通常の反射検知だけでは安定しないケースもあります。

距離と角度による受光量の変化

光は距離が離れるほど広がり、受光部へ届く量が小さくなります。

反射型では投光光の広がりに加え、反射した光も距離によって弱くなるため、距離の影響を受けやすくなります。

対象物の傾きも見逃せません。

反射面が少し傾くだけで、戻り光の方向が受光部から外れることがあるためです。

検知距離に余裕を持たせ、センサーを固定する治具の振動や位置ずれも確認しておくと安心でしょう。

外乱光とノイズへの対策

蛍光灯、LED照明、太陽光、溶接光などは、光センサーにとって外乱になることがあります。

特に強い直射日光が受光面へ入る環境では、対象物がなくても受光信号が変化するおそれがあります。

遮光フードを付ける、受光面を外光の方向から外す、変調光方式を使うといった対策が有効です。

電気的なノイズも誤検知の原因になります。

モーターやインバータの近くでは、配線の引き回し、シールド、電源の安定化、信号のフィルタリングを検討します。

光学的な対策と電気的な対策を両方行うことで、現場での誤動作を抑えやすくなります。

用途別の光センサー選定

続いては用途別の光センサー選定を確認していきます。

明暗制御に適したセンサー

街灯、玄関灯、ディスプレイの自動輝度調整などでは、周囲の明るさを把握することが目的になります。

単に昼と夜を切り替えるだけなら、CDSやフォトトランジスタを使った簡易回路でも対応できます。

より正確な照度値が必要な場合は、校正された照度センサーやデジタル出力の環境光センサーが向いています。

照明が点いた直後に自分の光を検知して消えてしまう現象を避けるため、設置位置と時間遅延の設定も大切です。

明暗制御では、センサーが制御対象の照明を直接見ない配置を意識すると、動作が安定しやすくなります。

物体検知と通過検知に適した構成

製造ラインで部品の有無や通過数を確認する場合は、検出速度と再現性が重要になります。

対象物の色が変わる、汚れが付く、透明なワークがあるといった条件では、透過型を優先して検討するとよいでしょう。

片側にしか機器を設置できない場合は、反射板を使う回帰反射型や、距離設定が可能な拡散反射型が候補になります。

高速搬送では応答時間も必ず確認します。

通過時間よりセンサーの応答が遅いと、実際にはワークが通っていても検知できない可能性があります。

マイコンと組み合わせる場合の考え方

マイコンを使う場合、光センサーの出力をアナログ値として読み取る方法と、しきい値で判定されたデジタル信号として受け取る方法があります。

アナログ値を読む構成では、明るさの推移を記録したり、ソフトウェア側でしきい値を柔軟に変更したりできます。

ただし、ノイズ、基準電圧、AD変換の分解能を考慮する必要があります。

デジタル出力ではプログラムが簡単になり、明るいか暗いか、遮られたかといった状態を素早く扱えます。

用途によっては、複数回測定した平均値を用いたり、短時間の変化を無視する処理を加えたりすると誤検知を減らせます。

センサー単体の性能だけでなく、ソフトウェアでどのように判定するかも検知品質を左右します。

光センサーを扱う際の確認項目

続いては光センサーを扱う際の確認項目を確認していきます。

データシートで見るべき仕様

部品やセンサーを選ぶ際は、検出距離、受光波長、応答時間、電源電圧、出力形式、消費電流を確認します。

CDSの場合は明所抵抗、暗所抵抗、許容電圧、許容損失、応答特性などが重要です。

フォトダイオードでは感度波長域、受光感度、暗電流、静電容量が回路設計に関わります。

工場向けの光電センサーでは、保護構造、使用周囲温度、耐振動性、配線方式、出力のNPNまたはPNPも確認対象です。

仕様書の数値は単独で見るのではなく、実際の使用条件と照らし合わせて判断すること

設置後の感度調整

センサーは設置しただけで終わりではありません。

対象物がある状態とない状態の両方で受光量を確認し、その中間にしきい値を設定するのが基本です。

余裕が小さい場合は、センサーの位置、角度、投光量、背景の色を見直します。

反射型では背景物を誤って検知していないか、対象物が少しずれたときも動作するかを確認します。

定期点検では、レンズ面のほこり、油、水滴、傷、コネクタの緩みも確認するとよいでしょう。

故障と誤検知の切り分け

突然検知しなくなった場合、まず受光面が汚れていないか、光路が遮られていないかを確認します。

次に電源電圧、出力配線、負荷側の入力条件を測定し、センサー本体以外の原因を切り分けます。

外光の変化で誤動作する場合は、時間帯や照明の点灯状態と発生条件の関係を記録すると原因を追いやすくなります。

CDSを使った古い回路では、部品の劣化や固定抵抗の値の変化も確認対象です。

現象が断続的なときほど、受光量と出力信号を同時に観察することが有効でしょう。

光センサーの仕組みとCDSのまとめ

光センサーは、受光素子が光量の変化を抵抗、電流、電圧の変化へ置き換え、その信号を回路が判定することで検知を行います。

CDSは明るくなるほど抵抗値が下がる光導電セルであり、分圧回路と組み合わせることで明暗制御に活用できます。

一方で、高速な検知にはフォトダイオードやフォトトランジスタが適しており、用途に応じた使い分けが必要です。

透過型、反射型、回帰反射型の選択では、対象物の色、表面状態、距離、設置スペース、周囲光を確認します。

安定した光検知の鍵は、受光量の差を十分に確保し、現場条件を含めて感度を調整することです。

CDSを含む受光素子の特性を理解し、回路、取付方法、保守を適切に整えることで、照明制御から生産設備まで信頼性の高い仕組みを構築できるでしょう。
