剛性率の求め方は（計算式・単位・具体例など）

剛性率の求め方は（計算式・単位・具体例など）

剛性率は、材料にねじりやせん断の力が加わったときの変形しにくさを表す重要な値です。

機械設計、建築、金属加工、材料選定では、縦方向の強さだけでなく、横方向にずれる力への抵抗も確認しなければなりません。

この記事では、剛性率の意味、計算式、単位、ヤング率やポアソン比との関係、具体的な計算例まで順に紹介します。

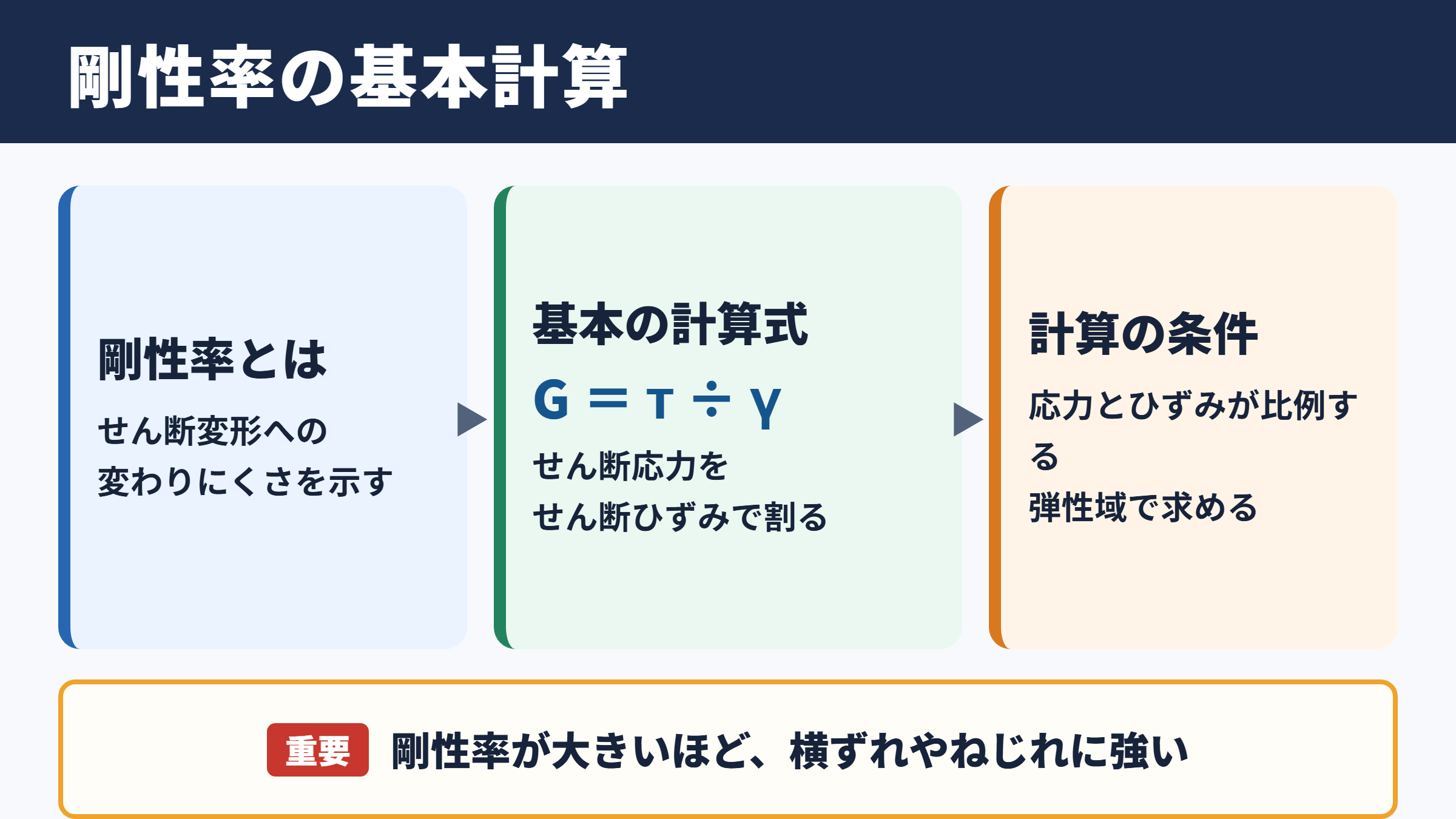

剛性率の求め方と基本計算

それではまず、剛性率を求めるための基本的な考え方について解説していきます。

剛性率が表す材料の性質

剛性率は、材料がせん断力を受けた際に、形状がどの程度変わりにくいかを示す弾性定数です。

記号には一般的にGが使われ、せん断弾性係数と呼ばれる場合もあります。

せん断とは、物体の上側と下側を反対方向へずらすように働く力のことです。

たとえば、トランプの束を机に置き、上面だけを横へ押す場面を想像すると理解しやすいでしょう。

カード同士が横にずれる動きがせん断変形であり、そのずれに抵抗する材料の性質が剛性率です。

剛性率が大きい材料ほど、同じせん断応力を受けても角度の変化が小さくなります。

つまり、横ずれやねじれに対して硬い材料ほど、剛性率も高くなる傾向があります。

ただし、剛性率だけで材料の強度すべてを判断することはできません。

引張強さ、降伏点、硬さ、疲労特性、耐食性なども用途に応じて併せて確認する必要があります。

せん断応力とせん断ひずみの計算式

剛性率は、せん断応力をせん断ひずみで割ることで求められます。

せん断応力は、材料の断面に対して平行に作用する力を、受ける面積で割った値です。

一方のせん断ひずみは、せん断変形によって生じる角度の変化を表す無次元量になります。

せん断ひずみが小さい範囲では、応力とひずみはほぼ比例関係となります。

この比例関係が成り立つ領域を弾性域と呼び、剛性率の計算も基本的にはこの範囲で行います。

塑性変形が始まった後は、材料が元の形に戻らなくなるため、単純な剛性率の式だけで挙動を説明することは難しくなります。

計算式を使う際は、対象が弾性域にあるかどうかを確認することが大切です。

剛性率を求める際の単位

剛性率の単位には、パスカルを使用します。

パスカルは圧力や応力を表す国際単位であり、Paと記載されます。

実務では値が大きくなるため、GPaやMPaで表記されることが一般的です。

単位	換算関係	主な使用場面
Pa	基本単位	理論式やSI単位系での表現
kPa	1,000 Pa	比較的小さい圧力の表現
MPa	1,000,000 Pa	材料試験、応力計算、図面上の記載
GPa	1,000,000,000 Pa	金属やセラミックスの弾性定数

鋼の剛性率はおよそ79GPaであり、MPaで表すと79,000MPaです。

計算途中で単位を混在させると、大きな誤差につながります。

力をN、面積をmm²で扱う場合には、応力の単位がN/mm²となり、これはMPaと同じ意味です。

ヤング率とポアソン比の関係

続いては、剛性率を別の材料定数から求める関係式を確認していきます。

ヤング率から求める関係式

剛性率は、ヤング率とポアソン比が分かっていれば算出できます。

ヤング率は、材料を引っ張ったり圧縮したりしたときの伸び縮みのしにくさを表す値です。

ポアソン比は、材料を一方向に引っ張ったとき、直角方向にどの程度縮むかを示します。

これら三つの値は等方性材料において密接に結び付いています。

等方性材料では、ヤング率とポアソン比が分かれば剛性率を推定できます。

一方、繊維強化樹脂や木材のように方向によって性質が異なる材料では、単純な式をそのまま適用できないことがあります。

その場合は、材料の方向別データや弾性係数のマトリクスを用いた検討が必要になるでしょう。

鋼材を用いた計算例

一般的な鋼材のヤング率を205GPa、ポアソン比を0.30として計算してみます。

計算結果は約78.8GPaとなり、鋼材の代表的な剛性率である79GPa前後とほぼ一致します。

このように、材料表に剛性率の記載がない場合でも、ヤング率とポアソン比があれば設計計算に利用できます。

ただし、熱処理条件、合金成分、温度、加工履歴などによって材料値がわずかに変動する場合があります。

安全性が重要な部品では、材料メーカーのミルシートや規格値を確認したうえで判断することが重要です。

体積弾性率との違い

弾性定数には、剛性率のほかにヤング率、体積弾性率、ポアソン比があります。

体積弾性率は、材料に均一な圧力が加わったときの体積変化のしにくさを示す値です。

剛性率が形の変化に対する抵抗を扱うのに対し、体積弾性率は体積の変化に対する抵抗を扱います。

材料定数	主に表す変形	代表的な利用場面
ヤング率	引張りと圧縮	梁、柱、引張部材のたわみ計算
剛性率	せん断とねじり	軸、ボルト、ばね、接合部の検討
体積弾性率	体積の圧縮	流体、密閉容器、高圧環境の解析
ポアソン比	横方向の変形	弾性定数間の換算、応力解析

どの値を優先して確認するかは、部品に加わる荷重の種類で決まります。

ねじりを受けるシャフトでは、ヤング率よりも剛性率が直接的に影響します。

ねじり計算における剛性率

続いては、軸のねじり計算で剛性率が果たす役割を確認していきます。

ねじれ角を求める基本式

回転軸やドライブシャフトには、トルクによってねじりが発生します。

このときのねじれ角は、剛性率を用いて計算できます。

丸軸のねじれ角は、トルク、軸の長さ、極断面二次極モーメント、剛性率の関係から求めます。

トルクが大きいほど、また軸が長いほど、ねじれ角は増加します。

反対に、剛性率が大きく、断面性能が高い軸ほど、ねじれは小さくなります。

精密機械ではわずかなねじれが加工誤差や制御誤差へつながるため、慎重な検討が求められます。

丸棒と中空軸の断面性能

同じ材料を使う場合でも、断面形状によってねじりに対する強さと剛性は変わります。

中空軸は、中心部の材料を除いて外周側へ材料を配置できるため、重量を抑えながら高いねじり剛性を得やすい構造です。

これは、ねじりによる応力が外周部で大きくなり、中心部では小さくなるためです。

軽量化とねじり剛性の両立を目指す場面では、中空軸が有力な選択肢になります。

ただし、加工コスト、内径の精度、接合方法、座屈、腐食環境も考慮しなければなりません。

単純に肉厚を薄くしすぎると、局所的な変形や振動の問題が生じる可能性があります。

設計では、剛性率だけではなく断面二次極モーメントと許容応力を組み合わせて判断します。

ねじり剛性と材料選定

ねじり剛性は、剛性率Gと断面性能を掛け合わせた性質として捉えられます。

同じ形状の軸で比較するなら、剛性率が高い材料ほどねじれにくくなります。

鉄鋼材料は、アルミニウム合金よりも剛性率が高いため、同じ寸法ではねじり変形を抑えやすい特徴があります。

一方で、アルミニウム合金には軽量という大きな利点があります。

軽さを優先する場合は、材料を変えるだけでなく、外径や肉厚を見直して断面性能を確保する考え方が有効です。

製品の要求性能が回転精度なのか、軽量化なのか、耐食性なのかによって、最適な材料と形状は変わるでしょう。

材料別の剛性率と比較

続いては、代表的な材料の剛性率と、数値を見る際の注意点を確認していきます。

金属材料の代表値

金属材料の剛性率は、材料の種類によって大きく異なります。

鋼材は約79GPa、ステンレス鋼はおよそ70GPaから80GPa、アルミニウム合金は約26GPaとされます。

銅は約44GPa、黄銅は約35GPaから45GPa程度が代表的な目安です。

材料	剛性率の目安	特徴
一般的な鋼材	約79GPa	ねじりに強く、機械部品で広く使われる材料
ステンレス鋼	約70から80GPa	耐食性に優れ、用途により種類が分かれる材料
アルミニウム合金	約26GPa	軽量だが、同寸法では鋼材より変形しやすい材料
銅	約44GPa	導電性に優れ、配線や電気部品にも使われる材料
チタン合金	約40から45GPa	比強度と耐食性に優れる材料

数値は代表値であり、特定の材質記号や製造条件を保証するものではありません。

設計値には、実際に採用する材料規格に対応した物性値を使用することが基本です。

樹脂と複合材料の注意点

樹脂材料は金属に比べて剛性率が低いものが多く、荷重による変形が目立ちやすい傾向があります。

ポリエチレン、ポリプロピレン、ナイロン、ポリアセタールなどは、温度や吸湿によって弾性特性が変わることがあります。

特にナイロンは吸湿の影響を受けやすく、乾燥状態と使用環境で剛性が異なる点に注意が必要です。

ガラス繊維や炭素繊維を加えた複合材料では、繊維の向きによって剛性が変化します。

射出成形品では樹脂が流れた方向に繊維が配向するため、部位ごとに変形のしやすさが違う場合もあります。

温度による剛性率の変化

剛性率は、温度が変わっても完全に一定とは限りません。

多くの金属は常温付近で比較的安定していますが、高温になるほど弾性係数が低下する傾向があります。

樹脂では温度の影響がさらに大きく、ガラス転移温度付近では剛性が急激に下がることがあります。

低温環境では硬くなる一方で、衝撃に対して割れやすくなる材料もあります。

高温設備、車載部品、屋外設備、冷凍機器などでは、常温の剛性率だけで評価することは適切ではありません。

実際の使用温度に近い条件の物性値を用いることが、信頼性の高い設計につながります。

具体例による剛性率の計算

続いては、数値を使った具体例から剛性率の計算方法を確認していきます。

せん断応力とひずみからの算出例

ある材料に20MPaのせん断応力が加わり、せん断ひずみが0.001だったとします。

この場合、剛性率は次のように計算できます。

この材料の剛性率は20GPaとなります。

せん断ひずみは単位を持たないため、計算結果の単位はせん断応力と同じMPaになります。

MPaからGPaへ換算する場合は、1,000で割ります。

ひずみを百分率で与えられた場合には、小数へ直してから計算する必要があります。

たとえば0.1パーセントは0.001であり、0.01ではありません。

この換算を誤ると、剛性率の結果が十倍や百倍ずれてしまいます。

ヤング率とポアソン比からの算出例

ヤング率が70GPa、ポアソン比が0.33のアルミニウム合金を想定します。

関係式へ数値を代入すると、剛性率は次のようになります。

結果は約26.3GPaとなり、アルミニウム合金の代表的な剛性率と整合します。

材料データシートにヤング率だけが掲載されているとき、この計算方法は非常に便利です。

ただし、ポアソン比を安易に一般値で固定するより、同じ材種の資料に記載された値を採用するほうが安心でしょう。

換算式は便利ですが、元になる物性値の信頼性が計算精度を左右します。

設計計算での確認手順

実務で剛性率を使う場合は、式に数値を入れる前に条件を整理するとミスを防げます。

まず、部品に加わる荷重が引張り、圧縮、曲げ、せん断、ねじりのどれに近いかを判断します。

次に、材料規格、熱処理、使用温度、板厚や径、固定条件を確認します。

その後、必要な弾性定数を選び、単位を統一して計算へ進みます。

計算結果が許容範囲に見えても、組み立て誤差、摩耗、振動、繰り返し荷重を加味すると見直しが必要になる場合があります。

解析ソフトを用いる場合でも、入力する剛性率や境界条件の妥当性を確認する姿勢が欠かせません。

剛性率の活用場面と注意点

続いては、剛性率が使われる代表的な場面と、計算時に注意したい点を確認していきます。

機械部品における活用

剛性率は、回転軸、ギア、ボルト、ばね、カップリング、治具など、多くの機械部品の設計に関わります。

回転軸ではねじれ角の計算に使われ、ボルトでは締結部に発生するせん断変形の検討に役立ちます。

金型や加工治具では、加工中の横力によるたわみや位置ずれを小さくするために重要です。

精密装置では、わずかな弾性変形が加工精度や測定精度を低下させることがあります。

高精度な位置決めが必要な設備ほど、剛性率を含む弾性変形の検討が欠かせません。

部品単体だけでなく、締結部やフレームを含む構造全体で評価する視点も求められます。

建築と土木における活用

建築や土木の分野でも、剛性率は構造物の変形を考えるうえで重要な材料定数です。

鋼材、コンクリート、木材、地盤などは、それぞれ異なるせん断変形の特性を持っています。

地震時には、建物へ横方向の力が加わるため、せん断変形への抵抗が安全性に関わります。

地盤の剛性率は、地盤の揺れ方や構造物との相互作用を検討する際にも利用されます。

ただし、コンクリートや地盤はひび割れ、含水状態、拘束条件、繰り返し荷重などの影響を受けやすい材料です。

単一の剛性率で単純化しすぎず、設計基準や試験データに基づく評価が必要になります。

測定値とカタログ値の扱い

材料カタログに掲載される剛性率は、標準的な試験条件で測定された参考値であることが多いです。

実際の製品では、加工硬化、溶接、熱処理、残留応力、表面状態などによって挙動が変わる可能性があります。

樹脂ではロット差や保管状態も無視できません。

試作品の変形量が予想と異なる場合は、材料値だけでなく、形状、荷重のかかり方、固定方法を見直すことが大切です。

カタログ値は設計の出発点であり、最終的な品質保証には実測や検証が有効です。

重要部品では、引張試験、ねじり試験、有限要素解析、実機試験を組み合わせることで、より確かな判断につながります。

剛性率の求め方のまとめ

剛性率は、材料がせん断力やねじりを受けたときの変形しにくさを表す弾性定数です。

基本式は、せん断応力をせん断ひずみで割る方法となります。

ヤング率とポアソン比が分かる場合には、G ＝ E ÷ 2（1 ＋ ν）の関係式から求めることも可能です。

単位はPa、MPa、GPaで扱われるため、計算前に単位を統一しましょう。

鋼材は約79GPa、アルミニウム合金は約26GPaが目安ですが、材質、温度、加工条件によって値は変わります。

剛性率を正しく使うには、材料の数値だけでなく、荷重条件、形状、使用環境まで含めて確認することが重要です。

ねじれや横ずれが問題になる部品では、強度だけでなく変形量にも目を向けると、より信頼性の高い設計へ近づけるでしょう。
