衝撃試験とは？意味やJISでの規格も解説！（材料試験：シャルピー式・アイゾット式：目的・評価方法など）

衝撃試験は、材料に瞬間的な力を加えたときの壊れにくさを確認する材料試験です。

引張試験で強度が高い材料でも、低温環境や切欠きがある条件では、予想より小さな衝撃で破断することがあります。

製品の安全性、品質保証、材料選定を考えるうえで、衝撃値の理解は欠かせません。

ここではシャルピー式とアイゾット式の特徴、JIS規格、評価方法、測定時の注意点までを分かりやすく解説します。

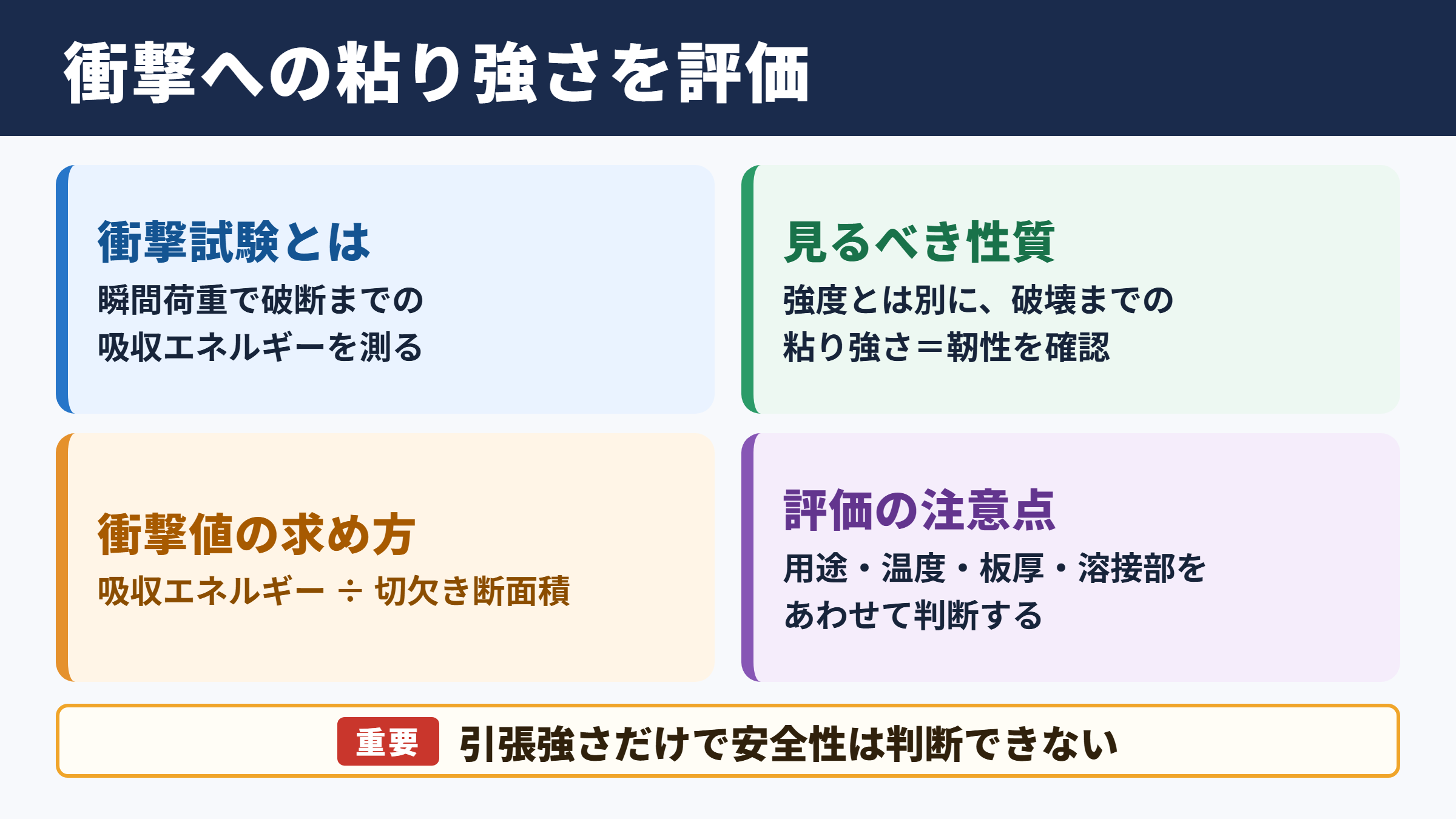

衝撃試験の意味と評価の考え方

それではまず衝撃試験の意味と、結果をどのように読み取るのかについて解説していきます。

衝撃荷重による破壊の確認

衝撃試験とは、ハンマーなどを用いて試験片へ短時間に大きな荷重を与え、破断までに吸収したエネルギーを測定する試験です。

ゆっくり力をかける静的試験とは異なり、瞬間的な荷重に対する粘り強さを確認できる点が大きな特徴です。

自動車、建設機械、橋梁部材、配管、工具、家電部品など、衝突や落下が想定される製品で重要視されます。

材料が割れるまでに多くのエネルギーを吸収できれば、一般に衝撃に強いと判断できます。

強度と靭性の違い

材料評価では、強度と靭性を区別することが重要です。

強度は変形や破断に耐える能力を示し、靭性は破壊に至るまでのエネルギー吸収能力を示します。

硬くて強い材料であっても、変形しにくく急に割れる性質を持つ場合があります。

そのため、引張強さだけでは実使用時の安全性を十分に判断できません。

衝撃値の基本的な算出

衝撃試験では、振り子式ハンマーが試験片を破断する前後のエネルギー差から吸収エネルギーを求めます。

シャルピー衝撃値は、吸収エネルギーを切欠き部の断面積で割って表すことが一般的です。

ただし、試験片寸法や切欠き形状が異なる数値を単純比較することはできません。

シャルピー式衝撃試験の仕組み

続いてはシャルピー式衝撃試験の構造と、実務で使われる理由を確認していきます。

両端支持による試験片の保持

シャルピー式は、試験片の両端を支持し、中央付近を振り子ハンマーで打撃する方法です。

切欠きは打撃面とは反対側に配置され、切欠き部へ引張応力が集中することで破断を促します。

金属材料の評価で広く採用されており、特に鋼材、溶接部、低温用材料の品質確認で活用されています。

試験条件をそろえた比較評価がしやすいことも、シャルピー式が普及している理由の一つです。

吸収エネルギーの測定原理

振り子ハンマーは、一定の高さから落下して試験片を打撃します。

試験片を破断した後、ハンマーは残ったエネルギーに応じた高さまで振り上がります。

打撃前後の位置エネルギーの差から、試験片の破断に使われた吸収エネルギーを算出します。

確認項目	内容	評価への影響
試験温度	常温または規定温度で実施	低温では脆化の傾向が現れやすい
切欠き形状	VノッチやUノッチを使用	応力集中の程度が変化する
試験片寸法	規格に定められた寸法を採用	断面積補正や比較条件に関係する
打撃方向	切欠きと反対側から打撃	破断様式の再現性に影響する

遷移温度による低温特性

鉄鋼材料の一部は、温度が下がると延性破壊から脆性破壊へ移りやすくなります。

この変化を把握するため、複数の温度でシャルピー試験を実施し、衝撃値の変化を確認します。

急激に衝撃値が下がる温度帯は、延性脆性遷移温度を考える際の重要な情報です。

寒冷地で使用する構造物や低温設備では、使用温度における靭性の確認が特に求められます。

アイゾット式衝撃試験の特徴

続いてはアイゾット式衝撃試験の試験方法と、シャルピー式との違いを確認していきます。

片持ち支持による打撃方法

アイゾット式は、試験片の一端を固定した片持ち状態で保持し、上部をハンマーで打撃する方法です。

試験片は縦向きにセットされ、切欠きは一般に打撃側へ向けて配置されます。

樹脂、プラスチック、複合材料などの衝撃特性を調べる場面で利用されることが多い試験です。

成形条件や繊維配向の違いによる影響を評価する際にも役立ちます。

シャルピー式との比較

両方式はどちらも振り子を使う衝撃試験ですが、試験片の支持方法、切欠きの向き、適用される材料分野が異なります。

そのため、結果の数値だけを並べて優劣を判断することはできません。

比較項目	シャルピー式	アイゾット式
試験片の支持	両端支持	片持ち支持
試験片の配置	横向き	縦向き
切欠きの位置	打撃面の反対側	打撃側が基本
主な対象	金属材料、鋼材、溶接部	樹脂、プラスチック、成形材料
主な目的	低温靭性や破壊特性の確認	成形品の耐衝撃性の比較

樹脂材料での評価ポイント

樹脂の衝撃値は、材料グレードだけでなく、吸湿、成形温度、肉厚、試験片の切欠き状態によって変化します。

ガラス繊維強化樹脂では、繊維の向きによって破断挙動が変わる場合もあります。

製品形状に近い条件での確認が必要になるケースもあるでしょう。

規格試験の結果は材料選定の基礎になりますが、最終製品の落下試験や実機試験と組み合わせると、より実態に近い評価につながります。

JIS規格と試験条件の基礎

続いてはJIS規格における衝撃試験の考え方と、管理すべき条件を確認していきます。

金属材料に関する規格

金属材料のシャルピー衝撃試験では、JIS Z 2242が代表的な規格として参照されます。

この規格では、試験機、試験片、切欠き、試験方法、結果の取扱いなどが定められています。

規格に沿った試験を行うことで、社内評価だけでなく、取引先や第三者との比較可能性を確保しやすくなります。

規格番号だけでなく適用する版や顧客仕様も確認することが重要です。

プラスチック材料に関する規格

プラスチック材料のシャルピー衝撃特性にはJIS K 7111、アイゾット衝撃強さにはJIS K 7110が関係します。

試験片の形状、ノッチ加工、コンディショニング、打撃エネルギーなど、結果に影響する要素が細かく定められています。

試験前の温湿度調整が不十分であれば、再現性が低下するおそれがあります。

特に吸水性を持つ樹脂では、保管状態の記録が品質管理に役立ちます。

試験条件を記録する重要性

衝撃値だけを報告書に残しても、後から結果の妥当性を確認できない場合があります。

材料名、ロット、試験片採取方向、熱処理、試験温度、切欠き寸法、使用試験機、ハンマー容量を記録することが大切です。

試験条件の追跡可能性は、異常発生時の原因調査や工程改善にもつながります。

衝撃試験の目的と実務での活用

続いては衝撃試験を実施する目的と、設計や品質保証での活用方法を確認していきます。

材料選定における活用

材料を選ぶ際には、強度、硬さ、耐食性、加工性、コストなど多くの条件を比較します。

そこに衝撃特性を加えることで、落下、衝突、急停止といった荷重への適性を判断しやすくなります。

たとえば低温で使う部材では、常温のデータだけでは安全性を見誤る可能性があります。

想定使用温度での衝撃値を確認することが、材料選定の精度を高めます。

溶接部と熱影響部の確認

溶接では加熱と冷却によって組織が変化し、母材と異なる性質になることがあります。

溶接金属や熱影響部に切欠きを設けて衝撃試験を行えば、局所的な靭性低下を把握できます。

大型構造物、圧力容器、配管、船舶などでは、溶接部の品質評価が安全性に直結します。

不具合解析での利用

市場で破損や割れが発生した場合、同一材料の衝撃試験を行うことで、靭性不足や製造条件の影響を調べられます。

ただし、実際の破損品には疲労、腐食、傷、締結応力、温度変化など複数の要因が重なることがあります。

衝撃試験の結果だけで断定せず、破面観察、硬さ試験、組織観察、成分分析と組み合わせることが望ましいでしょう。

まとめ

衝撃試験は、材料が瞬間的な荷重を受けたときに、どれだけエネルギーを吸収して破壊に耐えられるかを評価する試験です。

シャルピー式は両端支持で主に金属材料へ、アイゾット式は片持ち支持で主に樹脂材料へ用いられます。

JIS規格に沿って試験片、切欠き、温度、試験機を管理し、同一条件で比較できるデータを取得することが基本です。

衝撃値は材料の安全性を考える重要な指標ですが、引張強さや硬さだけでは見えない破壊リスクを補う役割があります。

用途に応じた温度条件と試験方法を選び、設計、品質保証、不具合解析へ適切に活用していきましょう。
