衝撃試験機とは？種類や仕組みも解説！（シャルピー衝撃試験機・アイゾット衝撃試験機：原理・構造など）

衝撃試験機は、材料に瞬間的な力を加えたときの壊れにくさや粘り強さを調べる装置です。

金属、樹脂、複合材料などは、ゆっくり引っ張る試験では問題がなくても、衝突や落下のような急な荷重で破損する場合があります。

そのため製品の安全性、材料選定、品質保証では、静的試験だけでなく衝撃に対する性質の確認が重要になります。

代表的な方法にはシャルピー衝撃試験とアイゾット衝撃試験があり、試験片の固定方法や打撃方向、主に扱う材料に違いがあります。

この記事では、衝撃試験機の原理、構造、種類、試験結果の読み方を、実務で確認したいポイントとともに整理します。

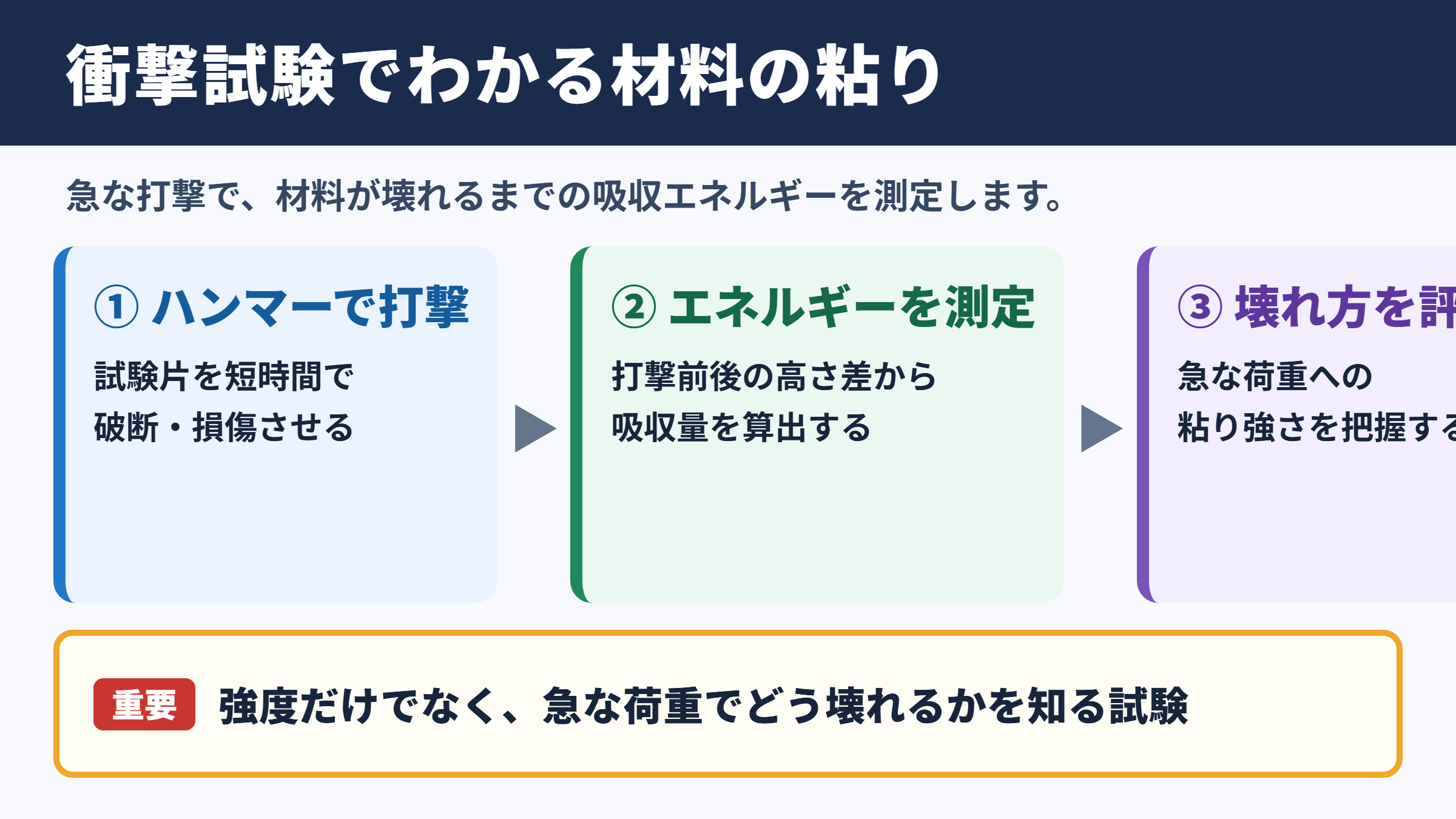

衝撃試験機の意味と評価できる性質

それではまず衝撃試験機の意味と、試験で確認できる材料特性について解説していきます。

衝撃エネルギーを測る試験装置

衝撃試験機とは、決められた形状の試験片をハンマーで打撃し、破断または損傷させるために必要だったエネルギーを測定する装置です。

一般的な振り子式では、一定の高さまで持ち上げたハンマーを落下させ、試験片を破壊した後にどこまで振り上がったかを読み取ります。

打撃前後の位置エネルギーの差から、試験片が吸収したエネルギーを算出する仕組みです。

引張試験のように時間をかけて荷重を増やす方法とは異なり、短時間で大きな力が作用する点が特徴です。

このため、落下、衝突、飛来物、急停止などに近い条件での材料のふるまいを評価しやすくなります。

強度だけでは判断できない粘り強さ

衝撃試験で評価する中心的な性質は、材料が破壊に至るまでに吸収できるエネルギーです。

吸収エネルギーが大きい材料は、打撃を受けても変形しながらエネルギーを逃がしやすく、一般に粘り強い傾向があります。

一方で数値が小さい材料は、あまり変形せずに割れたり欠けたりする可能性があります。

ただし、衝撃値だけで材料の優劣を決めることはできません。

硬さ、引張強さ、耐熱性、耐薬品性、加工性、コストなども用途に応じて確認する必要があります。

衝撃試験は、強いかどうかではなく、急な荷重に対してどのように壊れるかを把握する試験と考えると理解しやすいでしょう。

材料開発と品質管理での役割

衝撃試験機は、鋼材、アルミニウム合金、鋳鉄、溶接部、樹脂成形品、フィルム、複合材料など、幅広い材料の評価に使われます。

たとえば建設機械や自動車の部品では、低温環境で脆くならないか、衝突時に想定外の破損が起きないかを確かめます。

樹脂製品では、落下時の割れ、薄肉部の欠け、成形条件によるばらつきの確認に役立ちます。

また、ロットごとの受入検査や、熱処理条件の比較、溶接施工後の品質確認にも活用されます。

規格に沿った手順で実施すれば、材料メーカー、加工会社、発注者の間で共通の評価基準を持ちやすくなります。

シャルピー衝撃試験機の原理と構造

続いてはシャルピー衝撃試験機の原理と構造を確認していきます。

両端支持した試験片への打撃

シャルピー衝撃試験では、試験片の両端を支持台に載せ、中央付近をハンマーで打撃します。

試験片にはあらかじめノッチと呼ばれる切欠きが加工されており、破壊を起こす位置を一定にする工夫が施されています。

一般的には、ノッチの反対側を打撃する配置となります。

ハンマーによる曲げ荷重で試験片が破断し、その際に吸収したエネルギーを読み取ります。

試験片が両端支持であることから、三点曲げに近い状態で破壊が進む点が大きな特徴です。

振り子、ハンマー、支持台の構成

シャルピー衝撃試験機は、主に振り子、ハンマー、試験片支持台、解放機構、エネルギー指示部、安全カバーで構成されます。

振り子は所定の角度まで持ち上げて固定され、解放レバーを操作すると重力によって下降します。

先端のハンマーが試験片を打撃した後、残ったエネルギーに応じて反対側へ振り上がります。

アナログ式では指針の角度から値を確認し、デジタル式ではセンサーと演算機能によって吸収エネルギーや試験履歴を表示する機種もあります。

機種によっては防護カバーのインターロックや自動試験片供給装置が備わり、連続試験の安全性と効率を高めています。

構成部品	主な役割	確認したいポイント
振り子	打撃に必要な位置エネルギーを蓄える部分	初期角度、軸受の状態、摩擦損失
ハンマー	試験片へ衝撃荷重を伝える部分	刃先形状、打撃中心、摩耗
支持台	試験片の両端を正しい位置で支える部分	支点間距離、平行度、清掃状態
試験片保持部	ノッチ位置と打撃位置を再現する部分	位置決め、向き、がたつき
表示装置	吸収エネルギーを記録する部分	ゼロ点、校正、単位設定

吸収エネルギーと破面の観察

シャルピー衝撃試験では、吸収エネルギーの数値に加えて、破断面の状態も重要な情報になります。

破面が光沢のある粒状に見える場合は、塑性変形が少ない脆性的な破壊の傾向が考えられます。

反対に繊維状で粗い破面が多い場合は、変形を伴う延性的な破壊が起きた可能性があります。

ただし、破面観察は照明や観察者の判断にも影響されるため、写真記録や評価基準の統一が欠かせません。

鋼材では温度を変えながら試験を行い、延性破壊から脆性破壊へ変わる領域を確認することもあります。

数値と破面をあわせて見ることで、材料の破壊挙動をより具体的に捉えられます。

アイゾット衝撃試験機の原理と構造

続いてはアイゾット衝撃試験機の原理と構造を確認していきます。

片持ち固定による試験方法

アイゾット衝撃試験は、試験片の一端を固定し、もう一方の自由端側をハンマーで打撃する方法です。

試験片は縦方向に取り付けられることが多く、片持ち梁の状態で衝撃を受けます。

シャルピー方式が両端支持であるのに対し、アイゾット方式は片持ち固定であるため、同じ材料でも結果を単純に置き換えることはできません。

ノッチの向きも方式によって異なるため、治具へのセット時には規格と試験機の取扱説明書を必ず確認します。

特に樹脂材料の評価では、アイゾット衝撃試験が採用される場面が多く見られます。

樹脂材料に多く用いられる理由

熱可塑性樹脂や熱硬化性樹脂は、温度、吸湿、成形方向、充填材の有無によって衝撃特性が大きく変化します。

アイゾット衝撃試験は、こうした材料の比較評価に利用しやすく、グレード選定や成形条件の検討に役立ちます。

たとえば同じ樹脂でも、ガラス繊維を添加すると剛性は上がる一方で、ノッチ付き衝撃値が低下する場合があります。

また、低温では樹脂の分子運動が小さくなり、常温では割れなかった製品が破損することもあります。

使用温度と吸湿状態を管理した試験にすることで、実際の使用環境に近い比較が可能になります。

シャルピー方式との違い

シャルピー方式とアイゾット方式の違いは、単に試験片を置く向きだけではありません。

支持条件、打撃位置、ノッチの位置、応力のかかり方が異なるため、得られる衝撃値の意味合いにも差があります。

どちらを選ぶべきかは、対象材料、顧客要求、参照する規格、過去の品質データによって決まります。

比較項目	シャルピー衝撃試験	アイゾット衝撃試験
試験片の支持	両端支持	片持ち固定
試験片の設置	横向きが基本	縦向きが基本
主な対象例	金属材料、溶接部、樹脂材料	樹脂材料、成形材料
打撃の特徴	中央部への曲げ打撃	自由端側への打撃
数値比較	同一規格内で比較	同一規格内で比較

異なる試験方式で得た値を並べても、材料の優劣を正確に判断できるとは限りません。

試験方式、ノッチ条件、試験片寸法が一致したデータ同士で比較することが基本です。

衝撃試験機の種類と選定基準

続いては衝撃試験機の種類と、導入時に確認したい選定基準を確認していきます。

振り子式と落重式の特徴

多くの標準試験で使われるのは振り子式衝撃試験機です。

重力で振り子を落下させる構造であり、シャルピー試験やアイゾット試験に対応したモデルが広く普及しています。

一方、より大きな部材、実製品、板材の耐衝撃性を確認したい場合には、重りを落下させる落重式試験機が選ばれます。

落重式では、落下高さとおもりの質量を変えることで、入力エネルギーを調整できます。

パイプ、容器、バンパー、包装材などでは、実際の落下事故に近い試験条件を設定できる点が利点です。

容量と試験片寸法の確認

試験機を選ぶ際は、まず必要な衝撃エネルギーの範囲を確認します。

容量が小さすぎると試験片を破壊できず、反対に容量が大きすぎると小さなエネルギー差を読み取りにくくなる場合があります。

対象となる試験片の幅、厚さ、長さ、ノッチ形状、固定方法も確認項目です。

金属用と樹脂用では試験片寸法やハンマー形状が異なることがあるため、兼用できると思い込むのは避けたいところです。

規格に適合した治具とハンマーを選定することが、再現性あるデータの第一歩になります。

自動化と安全機能の重要性

試験回数が多い現場では、自動試験片供給、バーコード管理、データ自動保存などの機能が作業効率を左右します。

人が試験片を手でセットする工程では、向きの取り違えや記録漏れが起こるおそれがあります。

自動化機能は単なる省人化ではなく、試験条件の標準化にもつながります。

安全面では、飛散した破片を防ぐカバー、ハンマー停止を確認する機構、カバー開放時の起動防止機構が重要です。

作業者が可動範囲に手を入れない運用ルールと、定期的な安全装置の点検を組み合わせる必要があります。

試験片と試験条件の管理

続いては衝撃試験の信頼性を左右する試験片と試験条件の管理を確認していきます。

ノッチ形状と加工精度

衝撃試験片のノッチは、破壊を開始させるための重要な部分です。

ノッチの深さ、先端半径、角度、加工面の状態がわずかに変わるだけでも、応力集中の程度が変わります。

ノッチが粗かったり、加工時に熱影響を受けたりすると、本来の材料特性とは異なる結果になる可能性があります。

そのため、規格で指定されたノッチ加工機を使用し、寸法を測定して記録することが望まれます。

試験機の精度だけでなく、試験片の加工精度も同じくらい重要です。

温度調整と試験までの時間

特に金属材料のシャルピー衝撃試験では、試験温度の管理が結果に大きく影響します。

低温環境では材料が脆くなり、吸収エネルギーが急に低下することがあります。

試験片を恒温槽や冷却槽で所定温度に保持した後は、取り出してから打撃するまでの時間も管理します。

室温に戻る間に試験片温度が変われば、設定温度での評価にならないためです。

複数本を連続で試験する場合には、試験順序と取り出しタイミングも手順書に定めるとよいでしょう。

採取方向と材料の異方性

圧延材、鍛造材、押出材、繊維強化樹脂などは、方向によって内部組織や繊維の配向が異なることがあります。

このような材料では、試験片を採取する方向によって衝撃値が変わる可能性があります。

たとえば圧延方向に対する試験片の向きや、ノッチの位置を変えることで、割れの進展しやすさの差が現れる場合があります。

図面や試験成績書には、採取位置と方向を明記しておくことが大切です。

材料の異方性を無視した単一方向の試験では、実使用時の弱点を見落とすおそれがあります。

測定結果の読み方と注意点

続いては測定結果の読み方と、判定時に注意したいポイントを確認していきます。

衝撃値と吸収エネルギーの違い

試験機が直接示す値は、試験片を破壊するまでに吸収したエネルギーであることが一般的です。

この値を試験片のノッチ部の断面積で割り、単位面積あたりの衝撃値として表す規格もあります。

同じ吸収エネルギーでも、試験片の断面積が異なれば材料の評価は変わります。

報告書を見るときは、エネルギー値だけでなく、単位、試験片寸法、ノッチ条件を確認しましょう。

ばらつきの原因と再試験

衝撃試験は、試験片の個体差やノッチ加工の差、温度の変動、セット位置などにより、ある程度のばらつきが生じます。

極端に低い値が出た場合は、材料異常と決めつける前に、試験片の寸法、ノッチ、破面、機器の状態を確認します。

規格で再試験の扱いが定められている場合は、その規定に従う必要があります。

都合のよい値になるまで試験を繰り返すのではなく、除外理由と再試験の根拠を記録することが品質管理の基本です。

平均値だけではなく、最小値、最大値、標準偏差、破断状態も確認すると、ロットの状態を把握しやすくなります。

規格適合の判定に必要な記録

規格適合を判断するためには、試験結果以外の情報も必要です。

試験機の型式と校正状態、試験日、作業者、試験温度、試験片の識別番号、採取方向、ノッチ寸法、破面の観察結果などを記録します。

これらが残っていれば、後から品質問題が起きた際にも、どの条件で評価したのかを追跡できます。

デジタル記録を利用する場合も、元データの改ざん防止、バックアップ、承認手順を整備すると安心です。

衝撃試験機の活用ポイントのまとめ

衝撃試験機は、材料が急な荷重を受けた際にどれだけエネルギーを吸収し、どのように破壊するかを評価するための装置です。

シャルピー衝撃試験機は両端支持した試験片を打撃する方式で、金属材料や溶接部の評価で広く活用されています。

アイゾット衝撃試験機は片持ち固定の方式であり、樹脂材料のグレード比較や成形品の品質評価で用いられることが多い方法です。

どちらの方式でも、試験片寸法、ノッチ形状、温度、採取方向、試験機の校正をそろえなければ、比較可能なデータにはなりません。

試験機の選定では、必要な容量、対象材料、対応規格、治具、安全機能、記録機能を総合的に確認することが大切です。

吸収エネルギーの数値と破面観察を組み合わせ、ばらつきの背景まで確認すれば、材料の安全性と品質の向上に役立つ情報を得られるでしょう。
