イオンプレーティングの用途は？活用事例も解説（工業製品：装飾：機械部品など）

イオンプレーティングは、金属やセラミックスなどの薄膜を製品表面へ形成し、外観と機能の両方を高める表面処理です。

時計やアクセサリーの装飾から、切削工具、金型、自動車部品、半導体製造装置まで活用領域は広く、求める性能に合わせて膜の種類や厚みを選びます。

しかし、めっきやPVDとの違い、どの製品に適するのか、耐久性は十分なのかといった疑問を持つ方も多いでしょう。

この記事ではイオンプレーティングの用途、代表的な膜種、実際の活用事例、導入時の確認点をわかりやすく解説します。

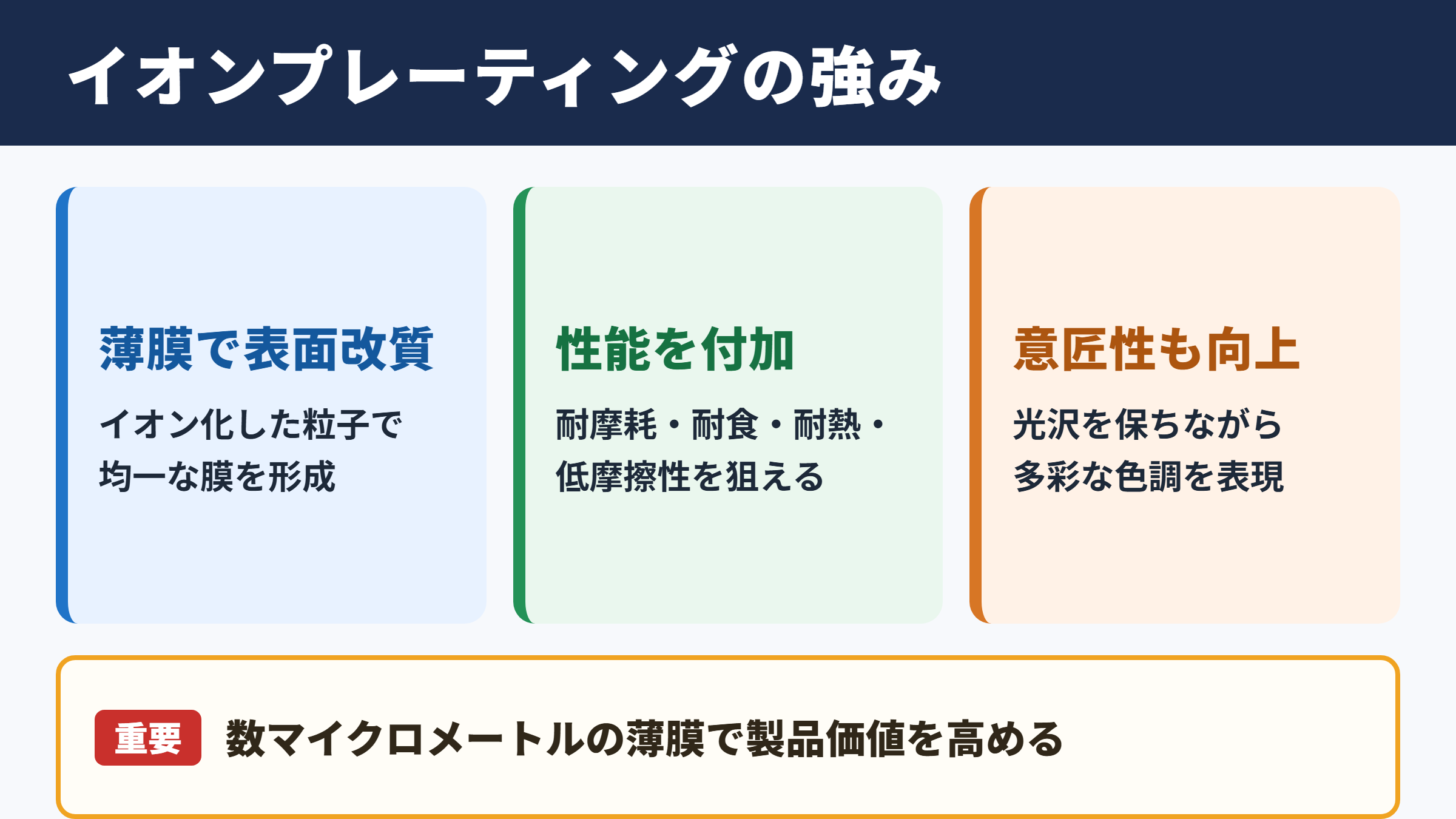

イオンプレーティングの用途と特徴

それではまずイオンプレーティングの用途と特徴について解説していきます。

薄膜形成による表面改質

イオンプレーティングは真空中で材料を蒸発させ、その粒子をイオン化して製品表面に付着させるPVD法の一種です。

蒸着粒子に電気的な力を与えるため、基材への密着性を高めながら均一な薄膜を作りやすい点が大きな特徴です。

一般的な装飾だけでなく、耐摩耗性、耐食性、耐熱性、低摩擦性といった性能を付加する目的で採用されます。

表面そのものを厚く作り替えるのではなく、数マイクロメートル程度の薄膜で製品の価値を高められることが、イオンプレーティングの強みです。

膜が薄いことで部品の寸法変化を抑えやすく、精密な公差が要求される部品にも検討しやすくなります。

工業製品に求められる性能

工業製品では、長期間にわたって性能を維持できるかどうかが重要です。

たとえば切削工具では硬さと耐熱性が求められ、摺動部品では摩擦を抑える性質が重視されます。

金型の場合は、成形材料の付着を防ぎ、離型性を高めることが生産性に直結します。

イオンプレーティングでは窒化チタン、窒化クロム、DLCなどを使い分けることで、用途別に必要な機能を狙えます。

特に繰り返し動く部品や、高温環境に置かれる部品では、摩耗による交換頻度の低減が導入目的になることも少なくありません。

装飾製品における意匠性

装飾用途では、金色、黒色、ブロンズ調、ローズゴールド調など、多彩な色合いを表現できる点が注目されています。

時計ケース、眼鏡フレーム、筆記具、家具金具、水栓金具、スマートフォン周辺部品などでは、上質な質感を持たせるために利用されます。

金属らしい光沢を保ちながら、一般的な塗装とは異なる硬質感を演出しやすいことも魅力です。

ただし、色味は膜種だけで決まるわけではありません。

下地の材質、表面の鏡面度、膜厚、成膜条件によって印象が変わるため、意匠部品では試作による色合わせが欠かせません。

用途分野	主な目的	代表的な対象製品
切削加工	耐摩耗性と耐熱性の向上	ドリル、エンドミル、チップ
金型	離型性と寿命の向上	プレス金型、射出成形金型
機械部品	摩擦低減と焼付き防止	シャフト、軸受部品、摺動部
装飾品	色調と傷つきにくさ	時計、アクセサリー、金具
建築設備	意匠性と耐食性	水栓、ドアハンドル、照明部品

用途別に選ばれる成膜材料

続いては用途別に選ばれる成膜材料を確認していきます。

窒化チタンによる硬質コーティング

窒化チタンはTiNとも呼ばれ、金色に近い外観と高い硬さを持つ代表的なコーティングです。

切削工具や金型で広く用いられる一方、装飾用途では華やかなゴールドカラーを表現する膜としても利用されます。

硬度が高いため、表面の傷つきを抑えたい製品に向いています。

また、工具の刃先にTiNを成膜すると、母材を保護しながら摩擦や摩耗の影響を軽減できる場合があります。

金色の装飾膜と工具用の機能膜を同じ技術領域で扱えることは、窒化チタンのわかりやすい特徴です。

窒化クロムによる耐食性と耐摩耗性

窒化クロムはCrNとも表記され、耐食性と耐摩耗性のバランスを取りやすい膜として知られています。

銀灰色に近い外観を持ち、工具、金型、機械部品のほか、湿気や薬品に触れやすい製品でも検討されます。

窒化チタンよりも耐食性を重視したいケースや、色調を抑えたいケースで候補になりやすい材料です。

食品、医療、化学設備などで使用される部品では、使用環境に応じて基材との組み合わせを慎重に確認します。

膜自体の性能だけを見ず、下地処理や部品形状、洗浄方法まで含めて設計することが重要です。

DLCによる低摩擦性能

DLCはダイヤモンドライクカーボンの略称で、炭素を主成分とする硬質膜です。

黒色から濃いグレー系の外観を持ち、摩擦を小さくしやすいことから、自動車部品や精密機械部品で活用されています。

潤滑油が十分に使えない環境や、摺動抵抗を抑えたい場面では特に有力な選択肢となるでしょう。

自動車のエンジン周辺部品、燃料系部品、駆動系部品などでは、低摩擦化によるエネルギーロス低減も期待されます。

DLCは硬さだけでなく、滑りやすさを活かして部品の動きを支える膜として理解すると用途を考えやすくなります。

膜の種類	主な特性	よく使われる用途
TiN	高硬度、金色調、耐摩耗性	工具、金型、時計、装飾金具
CrN	耐食性、耐摩耗性、銀灰色調	金型、機械部品、耐食部品
DLC	低摩擦、高硬度、黒色調	自動車部品、摺動部、精密部品
TiAlN	耐熱性、耐酸化性	高速切削工具、熱負荷の大きい工具
ZrN	耐食性、淡い金色調	装飾部品、医療関連部品

工業製品における活用事例

続いては工業製品における活用事例を確認していきます。

切削工具の寿命向上

ドリル、タップ、エンドミル、旋削チップなどの切削工具は、加工時に大きな熱と摩擦を受けます。

工具表面にイオンプレーティングを施すことで、刃先の摩耗を抑え、工具寿命の向上を目指せます。

被削材の種類や切削速度によって適した膜は変わりますが、TiN、TiAlN、CrNなどが選定候補になります。

高温になりやすい加工では耐熱性を、粘りのある材料を加工する場合は溶着しにくさを重視するなど、加工条件と膜特性を合わせる必要があります。

工具を長く使えるようになれば、段取り替えの頻度や工具購入費の見直しにつながる可能性があります。

金型の離型性と保護

プレス金型や樹脂成形金型では、材料が表面に付着すると品質不良や作業停止の原因になります。

イオンプレーティングによる硬質膜は、金型表面の摩耗を抑え、材料のかじりや焼付きを軽減する目的で使われます。

成形品の表面品質を安定させたい場合にも、金型表面の状態は見逃せない要素です。

金型コーティングは単に硬くする処理ではなく、摩擦、凝着、離型、清掃性をまとめて考える対策になります。

ただし、深い溝や複雑な形状では膜厚の分布に注意が必要です。

寸法精度が厳しい金型ほど、前処理から後工程まで含めた管理が求められます。

自動車と産業機械の摺動部品

自動車や産業機械には、繰り返し接触しながら動く部品が数多く存在します。

ピストンピン、カム部品、シャフト、バルブ系部品、油圧機器の部品などでは、摩擦と摩耗の抑制が性能や耐久性に影響します。

DLCをはじめとする低摩擦コーティングは、潤滑条件が変動する部分や、小型化によって荷重が高くなった部分で活用されています。

燃費や電力効率を改善する取り組みでは、個々の部品の摩擦損失を小さくすることも重要です。

そのため、表面処理は部品単体の保護だけでなく、機械全体の効率改善を支える技術として扱われます。

装飾分野における活用事例

続いては装飾分野における活用事例を確認していきます。

時計とアクセサリーの色調表現

時計ケース、バンド、バックル、リング、ネックレス、イヤリングなどでは、長く美しい外観を保つことが求められます。

イオンプレーティングは金属表面に薄く強い膜を形成できるため、金色、黒色、ローズ系などの色調を演出しながら傷への強さを高めやすい方法です。

特に腕時計では、汗、皮脂、衣類との摩擦、日常的な接触を受けるため、外観と耐久性を両立する工夫が欠かせません。

基材がステンレスの場合でも、下地研磨の品質によって完成後の光沢感が変わります。

製品の価格帯やブランドイメージに合わせ、鏡面、ヘアライン、つや消しといった仕上げを使い分けることも大切です。

建築金物と水回り製品

ドアハンドル、レバーハンドル、家具の取っ手、水栓金具、シャワー部品、照明器具などにもイオンプレーティングは用いられます。

これらの製品は目に触れやすく、日常的に手で触れるため、意匠性と耐久性の両方が重要です。

黒やブロンズ調の落ち着いた色合いは、住宅や店舗の内装に合わせやすく、近年の空間デザインでも採用されやすい傾向があります。

指紋や小傷がどの程度目立つかは、カタログだけでは判断しにくい項目です。

実使用に近い照明環境や触り方を想定して、サンプルを評価すると失敗を減らせます。

電子機器と生活用品の外装部品

スマートフォン周辺機器、ノートパソコンの金属部品、カメラ部品、文房具、調理器具、理美容機器などでも、加飾と保護を目的として採用されることがあります。

製品が小型であるほど、色の均一性やエッジ部分の仕上がりが外観品質を左右します。

また、指で触れる頻度が高い製品では、皮脂や化粧品、洗浄剤などへの耐性も確認対象です。

デザイン性を優先して膜色を選んだ場合でも、基材との密着性が不足すれば剥離のリスクが高まります。

意匠設計、材料選定、表面処理会社との打ち合わせを早い段階で行うことが、量産時の品質安定につながるでしょう。

導入時に確認したい品質条件

続いては導入時に確認したい品質条件を確認していきます。

基材と前処理の適合性

イオンプレーティングの品質は、成膜する膜種だけで決まりません。

ステンレス、工具鋼、アルミニウム、チタン、真ちゅうなど、基材の種類によって前処理や下地層の考え方が変わります。

表面に油分、酸化膜、研磨剤、指紋などが残っていると、膜の密着性に影響する可能性があります。

そのため洗浄、脱脂、研磨、ブラスト、イオンボンバードなどの前処理が重要になります。

成膜前の表面状態が悪ければ、高性能な膜を選んでも期待通りの耐久性を得にくい点に注意が必要です。

膜厚と寸法公差の管理

イオンプレーティングの膜厚は、用途により数マイクロメートル程度で管理されることが一般的です。

薄い膜でも精密部品では寸法に影響するため、はめあい部やネジ部、摺動部では事前の検討が欠かせません。

穴の内面、鋭利な角部、深い凹部などでは、形状によって膜厚の付き方が変化することがあります。

設計図面には、対象面、マスキング範囲、許容膜厚、外観基準などをできるだけ明確に記載するとよいでしょう。

耐久試験と外観評価

装飾品では、色差、光沢、密着性、耐汗性、耐摩耗性などを確認します。

工業部品では、硬さ、摩擦係数、耐摩耗性、耐食性、耐熱性、繰り返し荷重への耐久性が評価項目になります。

製品ごとに使用環境が異なるため、一般的な試験結果だけで採否を決めるのは十分ではありません。

海岸地域で使う屋外金物、薬品を扱う装置部品、高温で連続稼働する工具では、想定される環境に近い試験条件を設定する必要があります。

量産前には実物に近い試作品で評価し、外観と機能の両面から合否基準を決めることが品質トラブルの予防になります。

確認項目	確認する内容	特に重要な用途
密着性	剥離や浮きが発生しないか	全用途
膜厚	指定範囲に収まっているか	精密部品、金型
色調	見本との色差やムラがないか	時計、建築金物、アクセサリー
耐摩耗性	接触や擦れへの強さ	工具、摺動部、外装部品
耐食性	湿気や汗、塩分への耐性	水回り、屋外部品、装飾品

依頼先選定とコストの考え方

続いては依頼先選定とコストの考え方を確認していきます。

処理設備と対応可能なサイズ

イオンプレーティングの設備は真空チャンバーを使用するため、一度に処理できる製品サイズや数量には条件があります。

小型部品を大量に処理するのが得意な事業者もあれば、大型の金型や長尺部品に対応できる事業者もあります。

依頼前には部品の最大寸法、重量、形状、処理数量を伝え、設備に収まるかを確認する必要があります。

複雑な形状や内面への成膜を希望する場合は、治具の設計や製品の配置も品質に影響します。

試作段階から量産を見据え、処理ロットと納期の考え方を相談しておくと進行がスムーズです。

見積もりに影響する条件

イオンプレーティングの費用は、単純に部品の個数だけでは決まりません。

膜種、膜厚、下地処理、マスキング、治具、検査、ロット数、再処理の可否などが見積もりに影響します。

外観品で厳密な色合わせが必要な場合や、寸法測定を多く行う場合は、検査工数も考慮されます。

少量試作では一個あたりの単価が高くなりやすい一方、初期段階で条件を固めることは量産時の不良低減につながります。

単価だけで比較せず、要求性能を満たすための試作、検査、品質保証まで含めて判断することが大切です。

量産を安定させる打ち合わせ

量産では、初回品だけ美しく仕上がっても十分ではありません。

ロットごとの色差、膜厚のばらつき、治具跡、梱包時の擦れなどを管理し、継続して同じ品質を再現する必要があります。

装飾部品では限度見本を作り、許容できる色味や小傷の範囲を共有すると検査の判断が安定します。

機能部品では、膜厚測定、硬度測定、密着性試験、摩耗試験の頻度を取り決めることが有効です。

処理会社、部品加工会社、最終製品メーカーが同じ基準を持つことで、品質問題への対応も早くなるでしょう。

まとめ

イオンプレーティングは、真空中で形成した薄膜によって、製品表面に装飾性と機能性を付加する技術です。

工業製品では切削工具、金型、摺動部品に活用され、耐摩耗性、耐熱性、低摩擦性、耐食性の向上に役立ちます。

装飾分野では時計、アクセサリー、建築金物、水栓、電子機器などで使われ、美しい色調と傷つきにくさを両立しやすい点が魅力です。

膜種としてはTiN、CrN、DLCなどが代表的で、必要な性能、基材、使用環境、外観要件に応じて選定します。

イオンプレーティングの成功は、膜の種類だけでなく、前処理、膜厚、公差、評価試験、量産管理まで一貫して設計することにかかっています。

用途を明確にし、試作評価を通じて品質条件を固めれば、製品の耐久性と付加価値を高める有力な選択肢になるでしょう。
