シリカフュームの使い方や添加率は？配合方法も解説！（混入率：置換率：セメント：配合設計など）

シリカフュームは、コンクリートの強度、耐久性、水密性を高めるために使われる非常に細かな混和材です。

一方で、添加率や水結合材比、減水剤の選び方を誤ると、練り混ぜにくさや流動性の低下につながるため、配合設計では役割を正しく理解する必要があります。

本記事では、シリカフュームの基本的な使い方から、セメントに対する置換率、混入率の目安、実務での配合方法、施工時の注意点までを分かりやすく解説します。

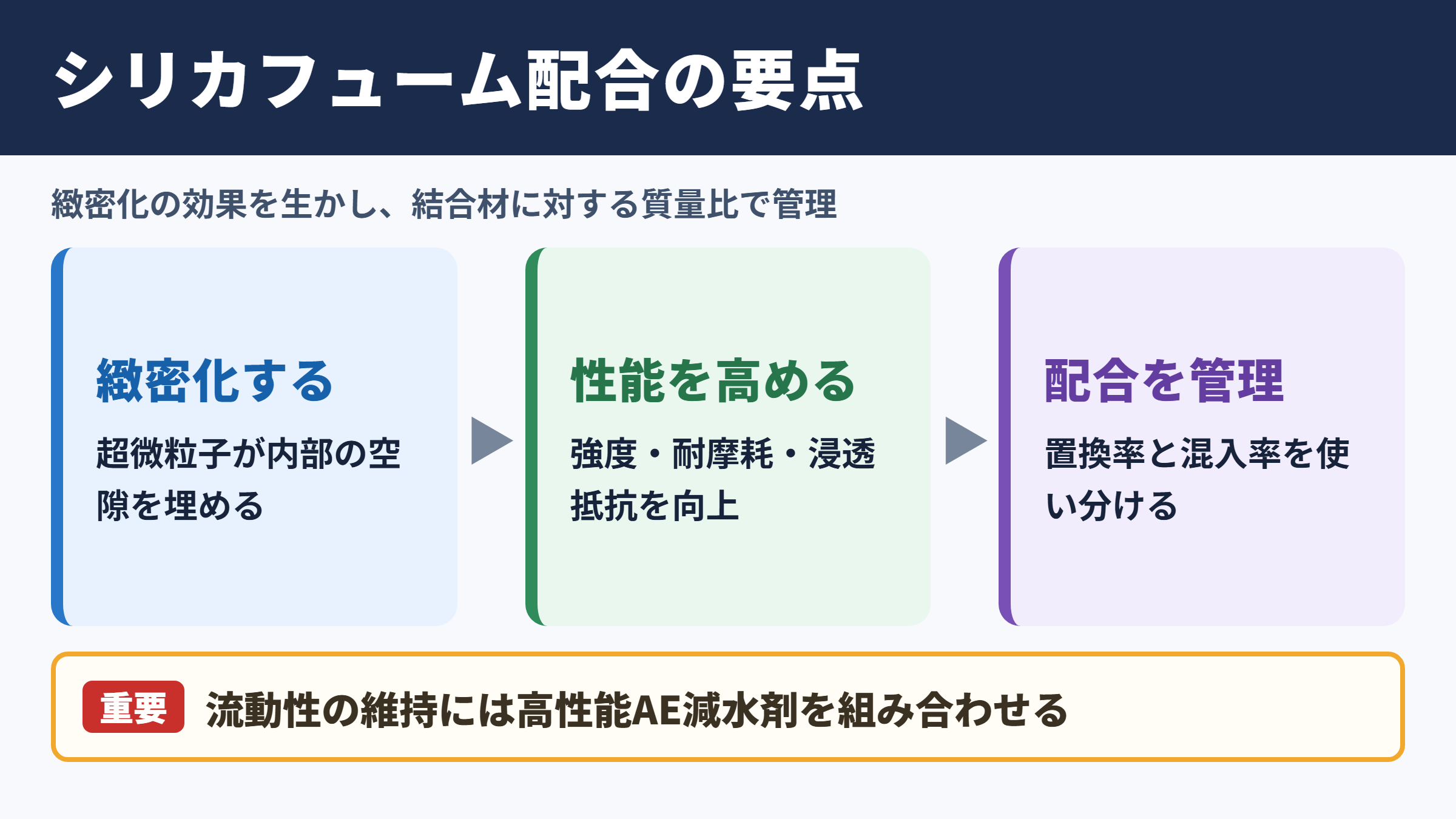

シリカフュームの使い方と添加率の目安

それではまずシリカフュームの使い方と添加率の目安について解説していきます。

シリカフュームの役割

シリカフュームは、フェロシリコンなどを製造する際に発生する副産物を回収した、二酸化ケイ素を主成分とする超微粒子です。

粒径はセメント粒子より大幅に小さく、コンクリート内部の空隙を埋めるフィラー効果と、セメントの水和で生じる水酸化カルシウムと反応するポゾラン反応を期待できます。

この二つの作用によって組織が緻密になり、圧縮強度、曲げ強度、耐摩耗性、塩化物イオンの浸透抵抗性などを高めやすくなります。

高強度コンクリートや高耐久コンクリートでは、シリカフュームが性能を左右する材料になることがあります。

特に、海岸部の構造物、橋脚、床版、工場床、プレキャスト部材、超高強度コンクリートでは、緻密な内部組織をつくる目的で採用されます。

ただし、単に粉体を増やせばよいわけではありません。

比表面積が大きい材料であるため、必要水量が増えやすく、流動性を維持するには高性能AE減水剤を組み合わせることが一般的です。

置換率と混入率の考え方

シリカフュームの使用量は、一般に結合材に対する質量比で管理します。

セメントの一部を置き換える場合は置換率、セメント量を維持したまま追加する場合は混入率として整理すると、配合の目的が明確になります。

用語	考え方	配合への影響
置換率	セメントの一部をシリカフュームに置き換える割合	結合材量を保ちながらセメント量を調整しやすい
混入率	セメントまたは結合材に対して追加する割合	粉体量が増え、単位水量や減水剤量の見直しが必要
結合材	セメント、シリカフューム、スラグ微粉末などの合計	水結合材比の分母になる重要な管理値
水セメント比	単位水量をセメント量で割った値	混和材を含む配合では評価方法に注意が必要
水結合材比	単位水量を結合材総量で割った値	シリカフューム配合の強度管理で用いられやすい

一般的な目安としては、結合材に対して5パーセントから10パーセント程度の置換が検討されることが多いでしょう。

より高い強度や低い透水性を狙う場合には10パーセントを超える配合もありますが、粘性の増加、収縮、自己収縮、施工性への影響を十分に確認しなければなりません。

配合表では、セメント量だけでなく、セメントとシリカフュームを合計した結合材量を必ず確認することが大切です。

用途別に考える添加率

適切な添加率は、求める性能、使用するセメント、骨材の品質、施工方法、養生条件によって変わります。

そのため、数値だけを他の配合から流用するのではなく、目的に応じて試験練りで決定する姿勢が欠かせません。

主な用途	置換率の目安	重視する性能	確認したい項目
一般的な耐久性向上	5パーセント前後	緻密性、耐水性	スランプ、空気量、強度
高強度コンクリート	5パーセントから10パーセント	圧縮強度、流動性	スランプフロー、粘性、温度
塩害対策を要する部材	7パーセントから10パーセント	塩化物イオン浸透抵抗性	拡散性、養生、水結合材比
超高強度領域	10パーセント以上	高強度、超緻密組織	自己収縮、発熱、施工時間
補修用モルタル	製品仕様に従う	付着性、耐久性	可使時間、乾燥収縮、硬化性

低い添加率でも、材料の粒度構成や減水剤との相性によっては大きな変化が現れます。

目標強度だけに注目せず、ポンプ圧送性や仕上げ性まで含めた総合評価が必要です。

配合設計における結合材と水量の管理

続いては配合設計における結合材と水量の管理を確認していきます。

水結合材比の設定

シリカフュームを使う配合では、水セメント比だけでは実際の粉体バランスを把握しにくくなります。

そこで、単位水量をセメントとシリカフュームの合計量で割る水結合材比を基準にすると、強度や流動性を整理しやすくなります。

水結合材比を低くすると高強度化に有利ですが、ワーカビリティーの確保が難しくなります。

シリカフュームは水を保持しやすく、同じ単位水量でも粘りが強く感じられる場合があるため、スランプ値だけで施工性を判断しないことが重要です。

高流動コンクリートではスランプフロー、T五十センチ到達時間、材料分離の有無なども確認するとよいでしょう。

単位水量と減水剤の調整

必要水量を増やして流動性を確保すると、水結合材比が上がり、期待した強度や耐久性を得られないおそれがあります。

そのため、シリカフューム配合では単位水量を安易に増やすのではなく、高性能AE減水剤の種類と添加量を調整する方法が基本になります。

流動性の改善を目的に加水すると、シリカフュームを用いる意味が薄れる場合があります。

粉末状のシリカフュームは材料分散に時間を要することがあり、スラリー状製品とは管理方法が異なります。

使用材料ごとの技術資料を確認し、推奨される添加順序や練り混ぜ時間を配合計画に反映させましょう。

空気量と単位粗骨材量の調整

シリカフュームを含むコンクリートでは、空気量の変動にも注意が必要です。

高性能AE減水剤とAE剤の相互作用によっては、空気量が増えすぎたり、逆に確保しにくくなったりすることがあります。

凍結融解抵抗性が必要な部材では、目標空気量と気泡間隔係数を意識した配合設計が求められます。

また、粉体量の増加によってモルタル分が多くなり、粗骨材量が相対的に少なくなる場合もあります。

粗骨材量が少なすぎると乾燥収縮や発熱に影響することがあり、多すぎると流動性や充填性を損なう可能性があります。

粉体、細骨材、粗骨材、水、化学混和剤のバランスを一つの体系として見る視点が配合設計では重要です。

シリカフュームの配合方法と練り混ぜ手順

続いてはシリカフュームの配合方法と練り混ぜ手順を確認していきます。

粉末品とスラリー品の違い

シリカフュームには、粉末として供給される製品と、水に分散させたスラリーとして供給される製品があります。

粉末品は保管や投入時に飛散対策が必要となる一方、固形分を正確に管理しやすい特徴があります。

スラリー品は投入時の粉じんを抑えやすく、分散性にも利点がありますが、スラリーに含まれる水分を単位水量へ算入しなければなりません。

形状	主な利点	主な注意点
粉末品	固形分量を把握しやすい	飛散、ダマ、投入順序への配慮
スラリー品	投入しやすく分散を図りやすい	含水率、濃度、凍結防止の管理
プレミックス品	品質管理を簡略化しやすい	現場での細かな配合変更が難しい

スラリーの濃度が変わると、実質的なシリカフューム量と水量が同時に変化します。

スラリーを採用する場合は、荷受けごとに濃度と計量値を確認する運用が安心です。

材料投入の順序

練り混ぜでは、シリカフュームを均一に分散させることが重要になります。

一般には、骨材とセメント系粉体を先に混合し、その後に水や化学混和剤を加える方法が検討されます。

ただし、最適な順序はミキサーの種類、容量、材料の形状によって異なるため、使用製品の施工要領を優先してください。

粉末を一度に投入すると、局所的に固まりができることがあります。

ダマが残ると強度や外観にばらつきが生じるため、粉体投入設備や混合時間を含めて事前試験を行いましょう。

練り混ぜ時間と均一性の確認

シリカフュームを使うコンクリートは、通常配合よりも十分な練り混ぜ時間が必要になる場合があります。

ただし、時間を長くしすぎると温度上昇や空気量の変化、スランプ低下を招くこともあるため、一律に延長すればよいわけではありません。

均一性は、目視だけでなく、複数箇所から採取した試料のスランプフロー、空気量、単位容積質量などを比較して確認します。

特に夏期はコンクリート温度が上がりやすく、減水剤の効果が早く失われることがあります。

材料温度、練り混ぜ水の温度、打込み時間を計画段階から整理することが大切です。

強度と耐久性を高める施工管理

続いては強度と耐久性を高める施工管理を確認していきます。

圧縮強度と初期養生

シリカフュームを使用したコンクリートは、適切な配合と養生によって高い圧縮強度を発現しやすくなります。

しかし、打込み後の乾燥や温度低下が早いと、水和反応とポゾラン反応が十分に進まず、表層の品質が低下する可能性があります。

高い性能を設計値どおりに発揮させるには、材料選定と同じくらい初期養生が重要です。

打込み直後から急激な乾燥を避け、湿潤状態を保てるように養生シート、散水、被膜養生剤などを適切に使い分けます。

低温期には保温養生を検討し、初期凍害を防止することも必要でしょう。

部材の大きさやセメント量によっては温度ひび割れのリスクもあるため、強度だけではなく内部温度の管理も忘れてはいけません。

ひび割れと収縮への対策

シリカフュームを用いた低水結合材比コンクリートでは、自己収縮が大きくなる傾向があります。

また、粉体量が多い配合では、乾燥収縮や温度収縮の影響も無視できません。

ひび割れ対策としては、単位水量を抑えるだけでなく、適正な単位粗骨材量の設定、収縮低減剤の検討、湿潤養生期間の確保、打込み区画の計画などを組み合わせます。

主なリスク	発生しやすい要因	対策の例
自己収縮	低水結合材比、高粉体量	収縮低減剤、内部養生、適正な配合
乾燥収縮	早期乾燥、モルタル分の増加	湿潤養生、表面保護、粗骨材量の検討
温度ひび割れ	高い発熱、部材断面が大きい	温度解析、打込み計画、保温管理
プラスチック収縮	風、低湿度、高温	早期養生、蒸発抑制、施工時間の短縮

ひび割れを防ぐには、配合の数値だけでなく、気象条件と施工速度を合わせて管理する必要があります。

塩害と中性化への対応

シリカフュームはコンクリートの細孔構造を緻密にし、塩化物イオンなどの物質移動を抑える方向に働きます。

このため、塩害環境に置かれる鉄筋コンクリートの耐久性向上に役立つことがあります。

ただし、シリカフュームを入れたことだけを理由に、かぶり厚さ、ひび割れ幅、水セメント比、施工管理の基準を緩めることはできません。

中性化については、配合や養生条件によって評価が変わります。

強度試験の結果だけで判断せず、実際の暴露環境と設計供用期間に応じた試験・評価を行うことが望まれます。

配合変更時に確認したい品質試験

続いては配合変更時に確認したい品質試験を確認していきます。

フレッシュコンクリートの試験項目

シリカフュームを初めて採用する場合や添加率を変更する場合は、フレッシュ時の性状確認を丁寧に行います。

スランプ、スランプフロー、空気量、コンクリート温度、単位容積質量は、基本となる確認項目です。

高流動配合では、流動時間、粘性、材料分離抵抗性、充填性も評価対象に含めると安心です。

目標値を満たしていても、時間経過後に急激なスランプ低下が起きれば、実施工での打込みは難しくなります。

採取時点を変えて複数回測定し、荷卸し時、圧送後、打込み中の性状変化を把握しましょう。

また、ポンプ圧送を行う場合は、配管閉塞の有無や圧送後の空気量変化も実機に近い条件で検討することが大切です。

硬化後の強度試験と耐久性試験

圧縮強度試験では、材齢二十八日だけでなく、早期材齢と長期材齢の推移を見ることで、配合の特性を把握しやすくなります。

シリカフュームの反応は養生条件の影響を受けるため、標準養生供試体だけでは現場コンクリートの状態を十分に表せないことがあります。

必要に応じて、現場封かん養生供試体、コア供試体、透水性試験、塩化物イオン浸透性試験などを組み合わせます。

耐久性が目的の場合は、圧縮強度だけでは評価を終えず、劣化因子の侵入を抑えられているかを確認しましょう。

試験練りで比較する配合条件

試験練りでは、基準配合とシリカフューム配合を並べて比較すると、効果と課題を把握しやすくなります。

比較対象は添加率だけに絞らず、水結合材比、単位水量、減水剤量、細骨材率、練り混ぜ時間などを記録します。

比較項目	確認する理由
シリカフューム置換率	強度、粘性、耐久性への影響を把握するため
単位水量	流動性と水結合材比の変化を管理するため
減水剤添加量	分散性、可使時間、空気量との関係を確認するため
練り混ぜ時間	粉体の分散性と経時変化を評価するため
養生条件	現場で得られる強度と耐久性を推定するため

試験結果を表にまとめることで、採用する配合の根拠を説明しやすくなります。

生コン工場、施工会社、設計者の間で目標品質を共有する資料としても活用できるでしょう。

施工時に起こりやすい失敗と対策

続いては施工時に起こりやすい失敗と対策を確認していきます。

流動性不足への対応

シリカフュームの使用後に多い悩みは、想定よりコンクリートが硬く、打込みにくくなることです。

この場合、現場で加水して調整したくなるかもしれませんが、強度と耐久性の低下につながるため避けるべきでしょう。

流動性不足は、原則として配合段階で減水剤量、粉体量、細骨材率、練り混ぜ条件を見直して解決します。

材料温度が高い、運搬時間が長い、減水剤の後添加が不適切といった要因も考えられます。

原因を一つに決めつけず、荷卸し時の記録と試験値を基に調整してください。

材料分離と仕上げ不良への対応

高流動性を狙って減水剤を多く使うと、条件によっては材料分離やブリーディング、表面仕上げの難しさが出ることがあります。

シリカフューム自体はブリーディングを減らす方向に働きますが、配合全体のバランスが悪ければ、均質な状態を保てません。

仕上げ作業では、表面に浮いた水分の処理を急がず、硬化の進行に合わせたタイミングを見極める必要があります。

過度なこて仕上げは表層の品質低下やひび割れにつながることがあるため、施工標準を明確にしておくと安心です。

配合性能と作業手順を別々に考えず、施工班が扱いやすい粘性と可使時間を設定することが重要です。

保管と安全管理のポイント

粉末状のシリカフュームは非常に細かいため、投入時や袋の開封時に粉じんが発生するおそれがあります。

作業者は防じんマスク、保護眼鏡、手袋などを着用し、局所排気や飛散防止設備を活用してください。

保管中に湿気を吸うと固結や品質変化の原因になるため、乾燥した場所で密閉状態を保つことが大切です。

スラリー品では、沈降、分離、凍結、濃度変化に注意します。

受入れから計量、投入までの手順を決め、ロット管理と保管期限の確認を行いましょう。

まとめ

シリカフュームは、セメントの一部を置き換えることで、コンクリートの強度、緻密性、水密性、耐久性の向上を目指せる混和材です。

添加率は結合材に対して5パーセントから10パーセント程度を出発点として検討されることが多いものの、最適な数値は要求性能と施工条件によって変わります。

配合設計では、水結合材比、単位水量、高性能AE減水剤、空気量、粗骨材量を総合的に管理することが欠かせません。

特に重要なのは、シリカフューム量だけで配合の良し悪しを判断せず、試験練りと施工試験で流動性、強度、耐久性、経時変化を確認することです。

粉末品かスラリー品かによる投入方法の違い、練り混ぜ時間、初期養生、ひび割れ対策まで計画に含めることで、シリカフュームの性能を活かしやすくなります。

用途に合った置換率と施工管理を組み合わせ、長期的に信頼できるコンクリートづくりにつなげてください。
