電車の速度測定の仕組みは？（速度計測電車との関係：測定方法など）

電車がどのくらいの速さで走っているかは、運転士が確認する速度計だけで決まるものではありません。

鉄道会社では安全な運転、ダイヤの維持、線路の保守、新型車両の性能確認などを目的に、複数の方法で速度を測定しています。

特に線路の状態を調べる速度計測電車では、走行速度そのものが検査結果の信頼性に関わります。

車輪の回転数、地上設備との通信、衛星測位、加速度センサーなどを組み合わせることで、電車は位置と速度を細かく把握しているのです。

この記事では、電車の速度測定の基本的な仕組みから、速度計測電車との関係、代表的な測定方法、誤差が生じる理由までを分かりやすく解説します。

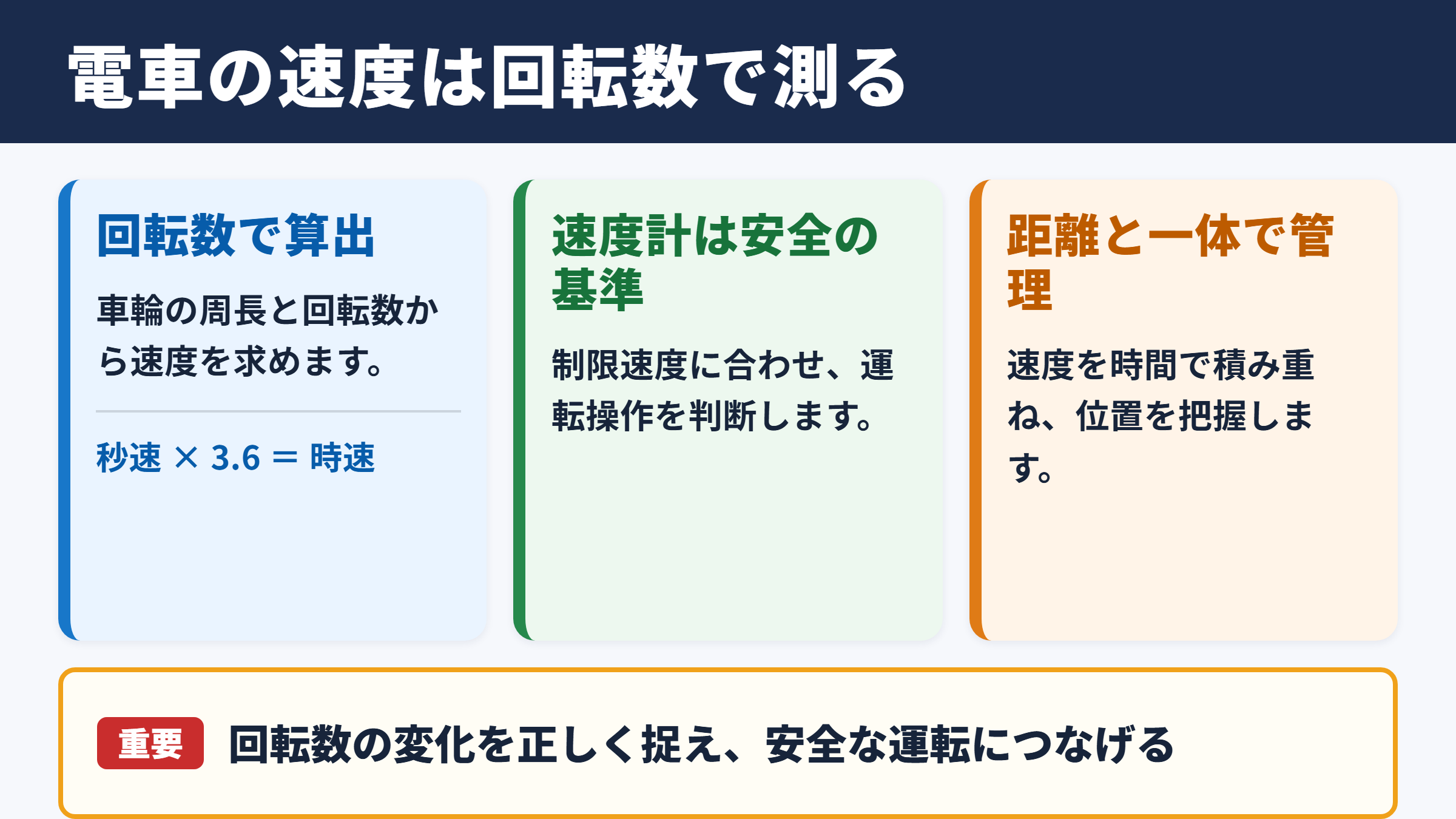

電車の速度測定の基本

それではまず、電車の速度を測る仕組みと、実際の運転で使われる情報について解説していきます。

車輪回転数による速度算出

多くの鉄道車両では、車軸や主電動機の回転を検出して速度を求めています。

車輪が一回転する間に進む距離をあらかじめ設定し、一定時間内の回転数を掛け合わせることで、時速や秒速へ換算する方式です。

たとえば車輪の周長が約八メートルで、一秒間に五回転した場合、一秒に約四十メートル進むため、速度は時速約百四十四キロメートルとなります。

この方法は車両単体で速度を把握できるため、一般的な電車の速度計や自動列車停止装置の基礎情報として広く活用されています。

一方で、車輪の摩耗や空転、滑走が起きると、実際に進んだ距離と回転数の関係が変わる点には注意が必要です。

速度計に表示される情報

運転台の速度計は、運転士が現在の速度を確認するための重要な計器です。

表示方式には針で示すアナログ式と数値で示すデジタル式があり、近年は警報表示や保安装置との連携に対応した画面表示も増えています。

ただし、速度計は単に速さを示すだけの装置ではありません。

制限速度、停止位置、曲線区間、分岐器、工事区間などに合わせて運転操作を行うための、安全運転の基準となる情報です。

鉄道会社によっては、速度計の表示値と保安装置が受け取る速度情報を照合し、一定の条件を超えたときに警報や自動ブレーキが働く仕組みも採用されています。

速度と走行距離の関係

電車の速度測定では、速度と距離を切り離して考えることはできません。

速度は一定時間に進んだ距離を表し、距離は速度を時間で積み重ねた結果として求められます。

車両がどの地点にいるかを把握する列車制御では、速度情報と距離情報を組み合わせることで、停止位置までの余裕や減速の開始時点を判断します。

高速走行中ほど、わずかな誤差でも短時間に距離差が広がります。

このため鉄道では、車輪回転数だけに依存せず、地上子や位置情報などで誤差を補正する考え方が用いられています。

車輪とセンサーによる計測方法

続いては、車輪回転数を読み取るセンサーと、速度情報を安定して得るための工夫を確認していきます。

速度発電機とパルスセンサー

従来の車両では、車軸の回転に応じて電圧を発生させる速度発電機が使われてきました。

発生する電圧や周波数の変化から回転速度を読み取り、電気信号として速度計へ伝える仕組みです。

現在は磁気式や光学式などのパルスセンサーも普及しており、歯車や回転板の通過を細かな信号として検出します。

一回転ごとに複数のパルスを得られる設計であれば、低速時にも速度変化を比較的細かく捉えやすくなります。

一回転を何分割して検出するかは、速度情報の分解能に関わるポイントです。

信号処理装置はパルス間隔やパルス数を計算し、運転台表示、記録装置、ブレーキ制御装置などへ必要な速度情報を送ります。

空転と滑走による誤差

車輪回転数を基準にする測定では、空転と滑走が大きな課題になります。

空転は加速時に車輪だけが実際の移動より速く回る現象で、雨、落ち葉、霜、油分などにより車輪とレールの粘着力が低下したときに起こりやすくなります。

反対に、強いブレーキ時に車輪が十分に回らず滑る現象が滑走です。

どちらも車輪の回転が実際の移動距離を正確に表さなくなるため、測定された速度にずれが生じる可能性があります。

現象	起こりやすい場面	速度情報への影響
空転	発車時や加速時	実際より速く走っているように算出されやすい
滑走	強い制動時や低粘着時	実際より遅く走っているように算出されやすい
車輪摩耗	長期使用後	周長設定との差により距離と速度に誤差が出る

そこで車両には、空転を検知して駆動力を調整する再粘着制御や、滑走を抑える滑走防止制御が搭載されています。

こうした制御は乗り心地や制動距離の確保だけでなく、速度情報の信頼性を保つ役割も担っています。

複数軸の情報による補正

一つの車輪だけを見ていると、空転やセンサー故障の影響を受けやすくなります。

そのため実際の車両では、複数の車軸や台車から得た回転情報を比較する設計が一般的です。

ある軸だけが他の軸と大きく異なる回転数を示した場合、その軸の空転や滑走を疑い、制御に使う速度値を補正できます。

編成全体では、先頭車、中間車、付随車で車輪の状態や荷重が異なる場合もあります。

各装置がどの速度信号を利用するかを設計段階で定めることが、安定した列車制御につながるでしょう。

地上設備と保安装置の連携

続いては、車上の速度計測と地上設備、保安装置がどのように結び付くのかを確認していきます。

自動列車停止装置との関係

ATSやATC、ATCを発展させた保安装置では、列車の速度は安全制御に欠かせない入力情報です。

地上から受け取った信号により、現在地点や許容速度、停止すべき位置を把握し、車上で実際の速度と比較します。

許容速度を超えた場合は警報を出し、運転士の操作が間に合わないときには自動的にブレーキを動作させます。

このとき重要なのは、単に最高速度を超えたかどうかだけではありません。

停止地点までの距離と現在速度から、適切な減速ができるかを判定する速度照査が行われます。

速度照査が正確に働くことで、駅への進入、信号機手前での減速、曲線手前での速度制限などをより安全に管理できます。

地上子と位置情報の活用

線路上や線路脇には、列車へ情報を渡す地上子などの設備が設けられている区間があります。

列車が地上子を通過すると、車上装置はその地点を基準として位置情報を更新できます。

車輪回転数から積算した距離は長く走るほど誤差が蓄積するため、地上子通過時に基準位置へ戻す処理が有効です。

情報源	主な役割	特徴
車輪回転センサー	連続した速度と距離の算出	車上だけで利用できる一方で滑走の影響を受ける
地上子	地点の特定と補正	設置地点では高い確実性を得やすい
軌道回路など	列車在線の確認	閉そくや信号制御に活用される
衛星測位	広域の位置把握	屋外で有用だが遮へい環境では補助が必要

このように、速度測定は車両内部だけの話ではなく、線路側の設備との連携によって精度と安全性を高めています。

自動運転に必要な速度制御

自動運転や運転支援を行う列車では、目標速度に近づけるためのきめ細かな制御が求められます。

発車後の加速、駅手前での減速、定位置停止、停車時間を考慮した再加速まで、速度情報は一連の運転判断に使われます。

定位置停止では、停止目標からの距離、現在速度、車両の減速度、勾配、乗車率などを踏まえてブレーキ力を調整します。

例えば雨天や下り勾配では、同じ速度でも必要な制動距離が変化します。

車両側は状況に応じて余裕を見込み、必要に応じて早めに減速を始める仕組みを整えています。

速度計測電車の検査機能

続いては、線路状態の把握に用いられる速度計測電車と、走行速度が検査へ与える影響を確認していきます。

速度計測電車の役割

速度計測電車は、鉄道設備の状態を測定するための検測車の一種として考えられます。

一般には軌道検測車、電気検測車、架線検測車などがあり、線路、架線、信号設備の状態を走行しながら記録します。

ここでいう速度計測は、検測車自身の走行速度を正確に把握することに加え、特定の区間をどの速度で通過したかを管理する意味もあります。

同じ線路でも低速と高速では車両の揺れ方、軌道への力のかかり方、検出される振動の特徴が変わります。

そのため、検測結果を比較するには、測定時の速度条件を記録することが欠かせません。

定期的な検測で速度条件が大きく異なると、線路状態の変化ではなく、走行条件の違いが数値に現れる可能性があります。

軌道検測における速度条件

軌道検測では、レールの高さ、左右のずれ、軌間、通り、平面性などを測定します。

レーザー、加速度計、ジャイロセンサー、画像装置などを利用し、走行中に連続したデータを収集する方式が用いられます。

このとき走行速度が分からなければ、時間ごとに記録された振動や画像の変化を、線路上のどの位置の情報なのか正しく対応付けにくくなります。

また、高速走行時に現れる振動は、乗り心地や安全性の評価にも関係します。

検測車は定められた条件で走り、速度と測定値を一組の記録として残すことで、保守計画に役立つ情報を提供します。

営業列車との測定目的の違い

営業列車では、運転士の運転操作、時刻表、乗客の安全を支えるために速度を計測します。

一方、速度計測電車や検測車では、設備の状態を評価するために速度情報を利用する場面が多くなります。

両者は目的が異なるものの、正確な速度と位置の把握が必要という点では共通しています。

車両の種類	速度測定の主な目的	重視される点
営業列車	安全運転とダイヤ運行	速度制限の順守と停止位置
検測車	線路や架線の状態把握	測定条件の統一と位置対応
試験車両	新技術や車両性能の確認	高精度な記録と再現性

検測車で得られたデータは、異常箇所の早期発見、保守作業の優先順位付け、将来の設備更新計画などに活用されます。

衛星測位と慣性計測の活用

続いては、車輪回転以外の測定方法として、衛星測位や慣性計測を活用する仕組みを確認していきます。

GNSSによる位置と速度の把握

GNSSは、GPSを含む複数の衛星測位システムを利用して、現在位置や移動速度を求める技術です。

受信機は衛星から届く電波を解析し、位置の変化や電波の変化から移動状態を推定します。

線路沿いに地上設備を多く設置しなくても広い区間の位置情報を得られる点は、大きな利点でしょう。

特に保守用車両や試験車両では、走行記録と地図情報を結び付ける用途で活用しやすい方法です。

ただしトンネル、地下区間、高層建物の近く、山間部などでは電波を受信しにくくなります。

そのためGNSSだけで完結させるのではなく、車輪回転センサーや地上子と組み合わせる運用が重要になります。

加速度計とジャイロの役割

加速度計は、車両が加速、減速、上下動、左右動するときの変化を検出するセンサーです。

ジャイロセンサーは、車両の向きや角速度の変化を捉えます。

これらを組み合わせた慣性計測装置は、衛星信号が届かない場所でも、直前までの情報を基に速度や姿勢の変化を推定できます。

例えばトンネルへ入る直前に正確な位置と速度が分かっていれば、トンネル内では加速度の積み重ねにより移動を推定する考え方です。

ただし加速度の小さな誤差も積算すると大きくなるため、長時間の単独利用には向きません。

地上子やGNSSで得られた信頼性の高い情報を利用し、定期的に補正することが精度維持の鍵となります。

センサーフュージョンの考え方

異なる種類のセンサー情報を組み合わせて、単独では弱い部分を補う手法をセンサーフュージョンと呼びます。

車輪回転は連続性に優れ、地上子は特定地点での確実性に優れ、GNSSは広域の位置把握に役立ち、慣性計測は短時間の自律的な推定を得意とします。

この仕組みにより、車両は状況に応じてより信頼できる速度値を選び、運転支援や保守記録に利用できます。

冗長性を持たせた計測は、鉄道の安全性を支える基本的な考え方の一つです。

測定精度と保守管理の要点

続いては、速度測定で生じる誤差と、精度を維持するための保守管理について確認していきます。

車輪径の変化と校正

鉄道車両の車輪は走行を重ねると摩耗し、直径や周長が少しずつ変化します。

車輪の周長が小さくなっているのに、以前と同じ設定値で回転数を距離へ換算すると、実際の距離との差が大きくなる可能性があります。

このため車両の検査では、車輪径を測定し、必要に応じて速度計測や距離積算に用いる設定値を見直します。

車輪削正を行った後も、寸法の変化を正しく反映することが必要です。

車輪の保守と速度精度は密接な関係にあります。

特に位置推定や定位置停止に関わる車両では、わずかな周長差も継続的に管理することが望まれます。

記録データの確認方法

速度計測電車や営業列車では、速度、位置、ブレーキ操作、加速度、各種装置の状態などを記録する場合があります。

記録データを確認すると、特定区間で速度変動が大きい場所、空転が発生しやすい条件、制動時の挙動などを分析できます。

検測データでは、同じ地点を通過した複数回の記録を比較し、数値の変化が設備劣化によるものか、測定条件によるものかを見極めます。

その際には測定日、天候、編成、積載状態、走行速度といった周辺情報も重要です。

速度だけを単独で見るのではなく、関連する情報と合わせて読むことで、より確かな判断につながります。

安全性を支える点検体制

速度センサー、配線、演算装置、表示器、保安装置は、定期的な点検と試験によって状態を確認します。

故障や異常が発生した場合に備え、警報を出す仕組みや代替情報へ切り替える仕組みを持つ車両もあります。

また、地上設備についても、地上子の設置位置、送受信状態、関連する制御情報が適切かどうかを確認する必要があります。

日常の点検と定期検査を積み重ねることで、速度計測の信頼性は維持されています。

まとめ

電車の速度測定は、車輪や車軸の回転数を基本にして、走行速度と走行距離を算出する仕組みです。

空転、滑走、車輪摩耗による誤差を抑えるため、複数軸の比較、地上子、GNSS、加速度計、ジャイロなどが組み合わされています。

営業列車では安全運転や保安装置の制御に使われ、速度計測電車や検測車では線路設備の状態を正しく評価するための条件として活用されます。

正確な速度情報は、安全、定時性、保守品質を結び付ける基盤です。

普段は意識しにくい速度計測ですが、車上と地上の技術が連携することで、電車は安全かつ安定して走り続けています。
