水中コンクリートとは？特徴や施工方法をわかりやすく解説！（水中不分離性：配合：打設方法など）

水中コンクリートは、河川や港湾、橋脚の基礎、地下構造物など、水がある場所で施工される重要なコンクリートです。

通常のコンクリートをそのまま水中へ落とすと、セメント分や細かな材料が流出し、強度低下や水質汚濁につながるおそれがあります。

そこで重要になるのが、材料を水中で分離させにくくする水中不分離性、適切な配合、そして打設時に水と直接混ざりにくい施工方法です。

本記事では、水中コンクリートの基本的な意味から特徴、配合の考え方、代表的な打設方法、品質管理の要点までをわかりやすく解説します。

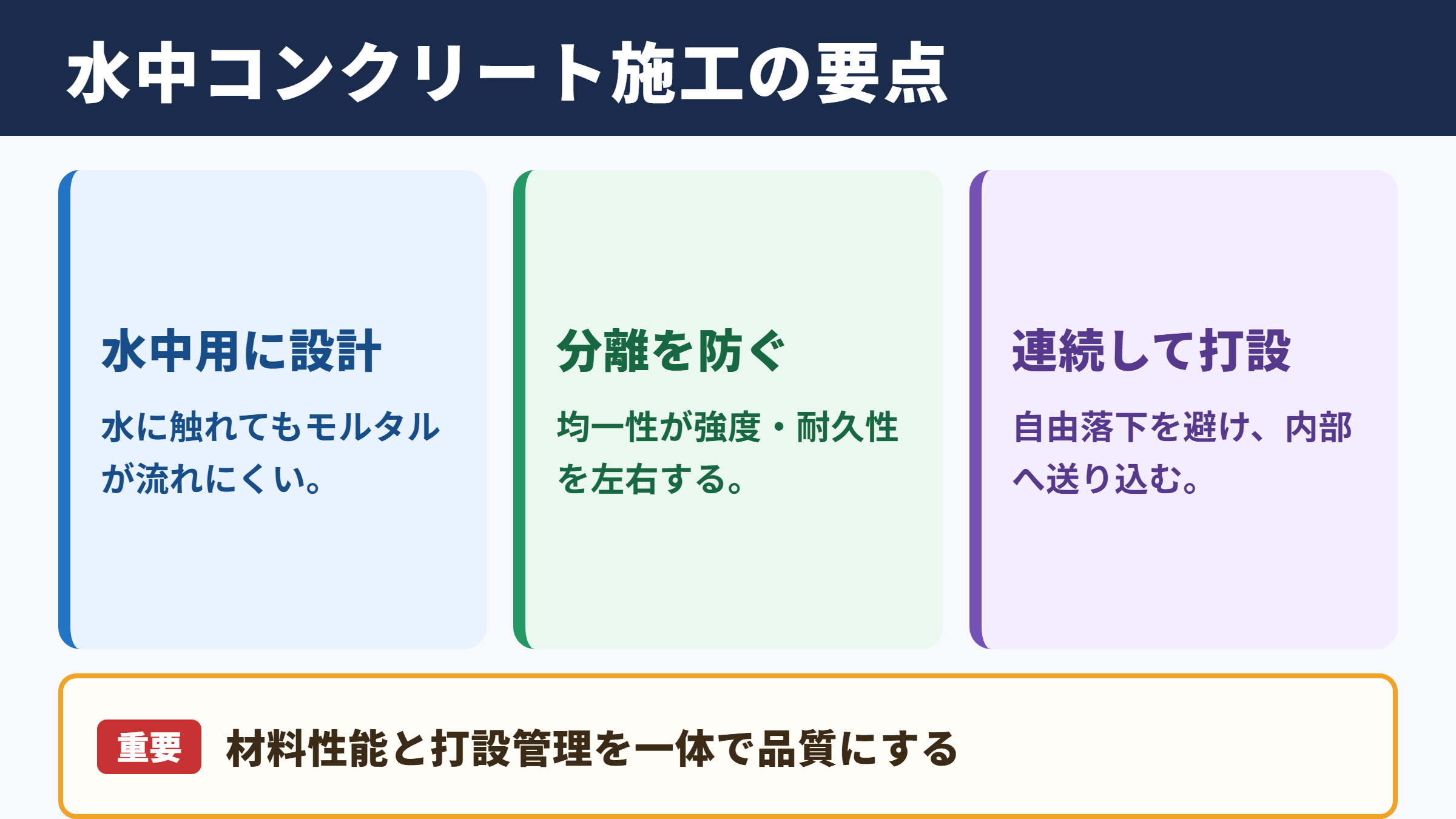

水中コンクリートの意味と施工上の特徴

それではまず水中コンクリートの基本的な意味と、施工時に押さえたい特徴について解説していきます。

水中で打設するために設計されたコンクリート

水中コンクリートとは、水に接する環境で打ち込んでも、モルタルやセメントペーストが流出しにくいよう配慮されたコンクリートを指します。

橋の橋脚、ダム、護岸、港湾施設、海上構造物、地下連続壁の底部など、排水が難しい場所で用いられます。

水のない場所で施工するコンクリートと比べると、材料分離、レイタンスの増加、打込み時の空隙、水質への影響などを考慮しなければなりません。

特に重要なのは、コンクリートが水中を落下する際に骨材とモルタルがばらけないことです。

水中での自由落下を避け、すでに打ち込まれたコンクリートの中へ連続的に送り込むことが、施工品質の基本になります。

水中不分離性が求められる理由

水中不分離性とは、コンクリートが水に触れてもセメント分や細骨材が過度に流れ出ず、均一な状態を保つ性能です。

この性能が不足すると、打設したコンクリートの内部で粗骨材だけが残りやすくなり、必要な強度や耐久性を確保しにくくなります。

また、流出したセメント分によって水が白く濁るため、周辺環境への配慮という面でも問題になります。

水中不分離性を高めるためには、水中不分離性混和剤を使うほか、単位水量や細骨材率、スランプフローなどを総合的に調整します。

一般的なコンクリートとの違い

一般的なコンクリートは、型枠内へ投入した後、バイブレータなどで締め固めて密実に仕上げます。

一方、水中コンクリートは水の抵抗があるため、強い振動を与える施工が難しく、流動性と材料分離抵抗性の両立が求められます。

比較項目	一般的なコンクリート	水中コンクリート
施工環境	空気中の型枠内	水中または湧水のある場所
主な課題	締固め不足や充填不足	材料分離やセメント分の流出
打設方法	直接投入が中心	トレミー管やコンクリートポンプを活用
重要な性能	施工性と強度	水中不分離性、流動性、充填性
品質管理	スランプ、空気量、強度	スランプフロー、不分離性、打設連続性

水中コンクリートは、単に柔らかいコンクリートではありません。

水中で分離しにくく、必要な位置まで確実に届き、硬化後に所定の性能を発揮することが求められる特殊な施工材料です。

水中不分離性と配合設計の基礎

続いては水中不分離性を確保するための配合設計について確認していきます。

混和剤が果たす役割

水中不分離性コンクリートでは、水中不分離性混和剤が重要な役割を果たします。

この混和剤は、セメントペーストに粘りを持たせ、材料が水中で拡散しにくい状態へ導くものです。

一般に増粘作用を利用しており、セメント分の流出を抑えながら、粗骨材とモルタルを一体として移動させやすくします。

ただし、混和剤を多く入れればよいわけではありません。

粘性が高すぎるとポンプ圧送の負担が増えたり、施工性が悪化したりするため、現場条件に応じた試験練りが欠かせません。

流動性と粘性のバランス

水中コンクリートには、狭い空間や鉄筋の周囲まで充填できる流動性が必要です。

しかし、流動性だけを高めようとして水を増やすと、強度低下やブリーディング、材料分離を招きやすくなります。

そのため、高性能減水剤を活用し、水を必要以上に増やさずに施工性を確保する考え方が用いられます。

流れやすさと粘り強さは相反しやすい性能であり、両者の調整が配合設計の大きなポイントです。

施工場所の水深、構造物の形状、鉄筋量、打設量、ポンプ圧送距離なども、必要な流動性を判断する材料になります。

骨材と細骨材率の考え方

粗骨材の最大寸法が大きすぎると、トレミー管内で閉塞しやすくなったり、鉄筋のすき間に入りにくくなったりします。

反対に、細かすぎる配合では乾燥収縮や材料コストへの影響も考えなければなりません。

細骨材率は、モルタル量と粗骨材量の関係を示す指標です。

水中施工では、粗骨材を包み込むモルタルを十分に確保しつつ、過度な分離を防げる割合を検討します。

配合要素	主な目的	注意点
水セメント比	強度と耐久性の確保	大きすぎると組織が粗くなりやすい
単位水量	施工性の調整	増やしすぎると分離や強度低下につながる
細骨材率	モルタル量と充填性の調整	構造条件に合わせた設定が必要
高性能減水剤	少ない水で流動性を得る	使用量とスランプフローを確認する
不分離性混和剤	水中での材料流出を抑える	粘性過多による施工不良に注意する

施工前の準備と品質管理

続いては水中コンクリートを打設する前に必要となる準備と品質管理を確認していきます。

施工計画と現場条件の確認

水中コンクリートの施工では、打設前の計画が完成品質を大きく左右します。

水深、流速、潮位、湧水量、海象、施工時間、コンクリート運搬時間を確認し、作業に適した打設計画を立てます。

河川や海で施工する場合は、増水や波浪によって作業条件が急変することもあります。

コンクリートの供給が途中で止まると、打継ぎ部の品質低下につながるため、製造工場から現場までの輸送体制も重要です。

一度打設を始めたら、必要量を連続して供給できるかを事前に確認しておく必要があります。

打設設備の点検

トレミー管、ホッパー、コンクリートポンプ、配管、クレーンなどの設備は、使用前に十分な点検を行います。

特にトレミー管は、接続部から水が入り込んだり、コンクリートが漏れたりしないよう確実に組み立てることが大切です。

管の内径は、使用する粗骨材の最大寸法や打設量に対して適切なものを選びます。

予備の管材や清掃用具、通信手段も準備しておくと、想定外の停止リスクを抑えやすくなります。

受入検査と試験の実施

現場に到着したコンクリートは、荷卸し前または打設前に状態を確認します。

代表的な確認項目には、スランプフロー、空気量、コンクリート温度、塩化物含有量、供試体による圧縮強度試験などがあります。

水中不分離性コンクリートでは、水中での材料分離や濁りの程度を確認する試験を行う場合もあります。

施工途中で状態が変化していないかを見るため、打設開始時だけでなく、必要に応じて複数回の確認を行うことが望ましいでしょう。

トレミー工法による打設方法

続いては代表的な施工方法であるトレミー工法について解説していきます。

トレミー工法の仕組み

トレミー工法は、鉛直に設置した管の上部からコンクリートを投入し、管の先端から水中へ静かに送り出す方法です。

管の先端を、すでに打ち込まれたコンクリートの中に埋め込んだ状態で維持することが基本となります。

これにより、新しいコンクリートが水へ直接触れる量を抑え、既設のコンクリートを押し広げながら打設できます。

トレミー管の先端を常にコンクリート中へ没入させることが、材料分離を防ぐための最も重要な管理項目です。

打設開始から継続までの流れ

打設開始時には、トレミー管内に水が入らないよう、プランジャーや隔離材などを用いてコンクリートを充填します。

初期のコンクリートが管先端から出た後は、ホッパー内の残量を確認しながら、できるだけ連続的に供給します。

打設面が上昇するにつれて、管を少しずつ引き上げます。

このとき、引き上げすぎて管先端が水中へ露出すると、管内へ水が入り、品質不良を起こすおそれがあります。

複数管を使用する場合の注意点

広い施工範囲では、複数のトレミー管を配置して同時または順次に打設する場合があります。

その際は、各管から出たコンクリートが均一に広がるよう、配置間隔や打設順序を計画します。

一部だけを急激に盛り上げると、他の場所との高低差が大きくなり、材料分離や打継ぎの原因になることがあります。

各管の吐出量、打設面の高さ、管の没入深さを記録し、施工管理者が全体の状況を把握できるようにすることが重要です。

打設位置ごとの進行を見える化することが、広い基礎コンクリートの品質安定につながります。

ポンプ圧送と施工不良の防止

続いてはポンプ圧送による施工と、代表的な施工不良の防止策を確認していきます。

ポンプ圧送を採用する場面

コンクリートポンプ車や固定式ポンプを使う方法は、作業スペースが限られる現場や、大量のコンクリートを効率よく送りたい現場で有効です。

圧送配管の先端を打設済みコンクリート内へ入れ、吐出口が水面上へ出ないよう管理する考え方は、トレミー工法と共通しています。

配管が長い場合や高低差が大きい場合は、圧送負荷が増えるため、コンクリートの粘性や配管計画を慎重に検討します。

事前の圧送試験を行えば、閉塞の可能性や必要な圧送能力を把握しやすくなります。

材料分離と管内閉塞の予防

材料分離は、コンクリートが水中を長く移動した場合、急激な落下が生じた場合、配合が不適切な場合に発生しやすくなります。

施工中に分離が疑われる状態を確認した場合は、そのまま作業を続けず、配合、圧送条件、管の位置を見直す必要があります。

管内閉塞は、粗骨材のかみ込み、粘性の過度な上昇、配管曲がり部への負担集中、供給停止などによって起こります。

特に長時間の中断は危険であり、再開時には管内の状態と打設面の品質を慎重に確認します。

環境配慮と濁水対策

河川、海、ため池などで施工する場合、周辺水域の濁りを抑えることも重要です。

水中不分離性を確保した配合を採用するほか、汚濁防止膜の設置、施工範囲の囲い込み、打設速度の調整などを実施します。

施工前には、関係する許可条件や自治体、発注者が定める環境基準を確認しておくことが必要です。

品質確保と環境保全は別々の課題ではなく、適切な水中施工によって同時に達成するものと考えるとよいでしょう。

水中コンクリート施工のまとめ

水中コンクリートは、水のある環境でも構造物に必要な強度と耐久性を確保するために用いられるコンクリートです。

施工の中心となる考え方は、水中不分離性を備えた配合を選び、コンクリートを水中で自由落下させず、連続して打ち込むことにあります。

水中不分離性混和剤、高性能減水剤、細骨材率などを適切に調整し、流動性と粘性のバランスを取ることが重要です。

トレミー工法やポンプ圧送では、管の先端を打設済みコンクリート内に保ち、水が管内へ入り込まないよう管理します。

配合、設備、打設計画、施工中の記録、環境対策までを一連の品質管理として扱うことが、水中コンクリート施工を成功へ導くポイントです。
