水中コンクリートは、橋脚の基礎、港湾施設、ダム、護岸など、水を排除しにくい場所で施工される重要な材料です。

水の中で打ち込むと強度が低下するのではないかと心配されますが、適切な配合と施工管理を行えば、設計で求められた圧縮強度を確保できます。

一方で、陸上コンクリートとは材料分離、セメントペーストの流出、打込み方法、品質管理の考え方に違いがあります。

この記事では、水中コンクリートの強度の目安から、陸上施工との違い、セメント量、試験方法、施工時の注意点までを分かりやすく解説します。

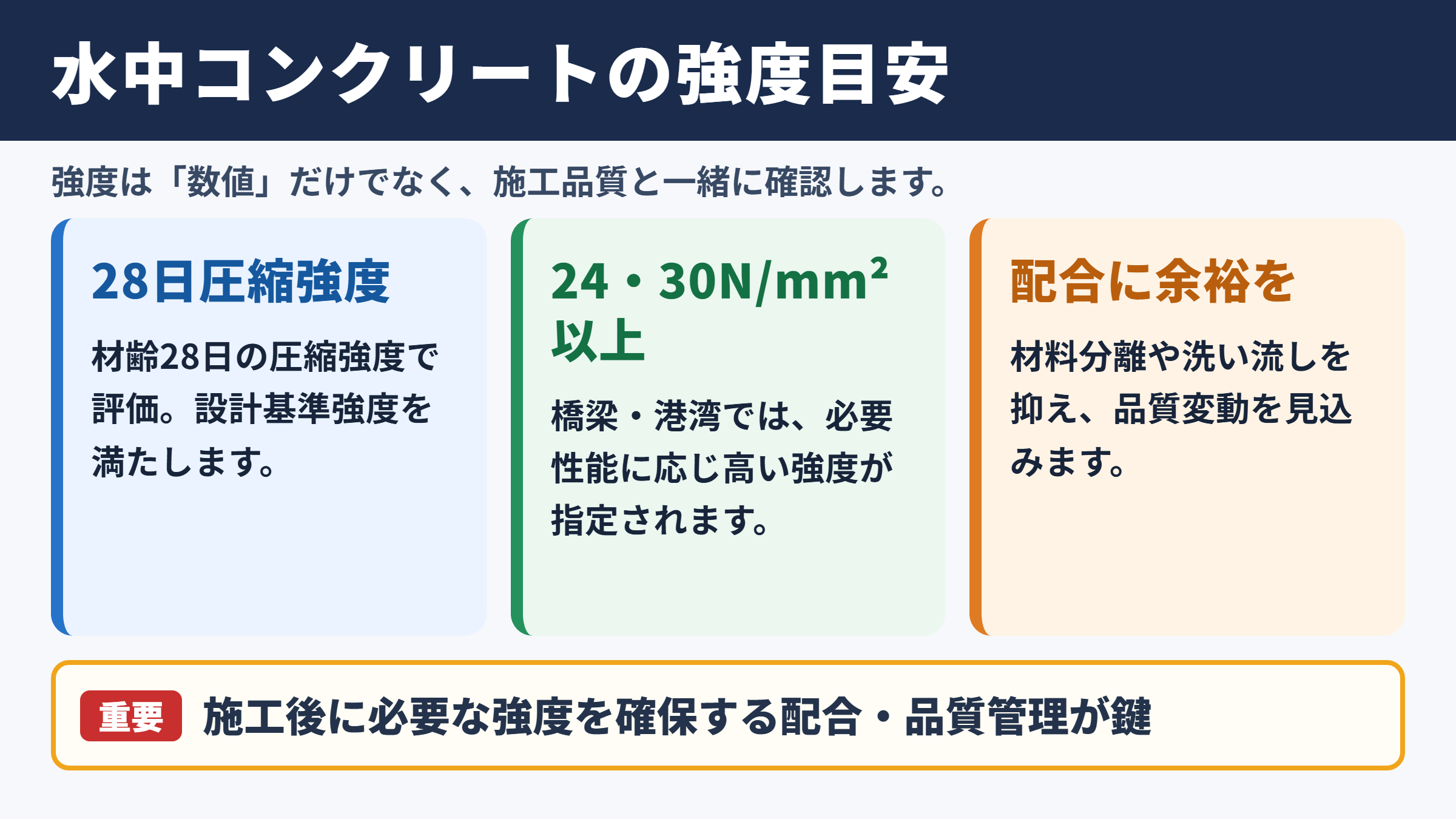

水中コンクリートの強度の目安

それではまず、水中コンクリートの強度の目安について解説していきます。

設計基準強度と圧縮強度

水中コンクリートの強度は、一般的なコンクリートと同じく、主に材齢二十八日における圧縮強度で評価されます。

設計図書に示される設計基準強度を満たすことが基本であり、水中で施工するからといって、必ずしも低い強度が許容されるわけではありません。

たとえば橋梁下部工や港湾構造物では、耐荷重性や耐久性を踏まえ、二十四ニュートン毎平方ミリメートル以上、三十ニュートン毎平方ミリメートル以上といった強度が指定されることがあります。

重要なのは、施工後の構造体で必要な強度を確保するために、配合強度に十分な余裕を持たせる点です。

水中施工では、試験室で得られる強度だけでなく、実際の打込み時に生じる品質変動まで見込んだ配合計画が欠かせません。

水に触れること自体が強度低下の直接原因ではなく、コンクリートの内部に水が入り込む前に、材料分離や洗い流しが起こることが問題になります。

そのため、強度を判断するときは数値だけでなく、施工条件と品質管理の記録を合わせて確認する必要があります。

水中施工で強度を確保できる理由

水中コンクリートは、施工時に水と接することを前提に、通常よりも粘性や流動性を調整して製造されます。

水中不分離性を高める混和剤を使用すると、セメント粒子や細骨材が水中へ拡散しにくくなり、材料分離を抑えやすくなります。

また、トレミー管やコンクリートポンプの先端を、すでに打ち込んだコンクリートの内部へ入れた状態で施工することも大切です。

この方法では、新しいコンクリートが水を直接かき混ぜにくく、先に打設したコンクリートを押し広げながら充填されます。

水中コンクリートの強度は、材料性能と打込み手順の両方がそろって初めて安定します。

配合が良好でも、吐出口を水面近くまで引き上げたり、コンクリートを水中に自由落下させたりすると、セメント分が流出して強度や耐久性を損なうおそれがあります。

施工管理まで含めて品質をつくるという考え方が、水中施工では特に重要になります。

強度低下が起こりやすい条件

強度低下が起こりやすいのは、水流が強い場所、施工中に水位が大きく変動する場所、濁水が多い場所などです。

水流があると、コンクリート表面のモルタル分が洗われ、粗骨材が偏る現象が起こりやすくなります。

また、打込み速度が遅すぎる場合には、先に打ち込んだコンクリートの表面が変質し、新旧コンクリートの一体性が低下する可能性もあります。

反対に、過度に急いで打設すると、管内の閉塞、施工機械への負担、型枠への側圧増大といった別のリスクが生じます。

水中施工では、現場条件に応じた打込み能力と連続性を事前に計画することが必要でしょう。

水中での強度不足は、配合だけではなく、分離、洗掘、打込み中断という施工上の問題から発生することが少なくありません。

陸上コンクリートとの施工条件の違い

続いては、陸上コンクリートとの施工条件の違いを確認していきます。

打込み時の水との接触

陸上コンクリートは、型枠内へ打ち込んだ後、バイブレータなどで締め固め、空隙を減らして密実な状態に仕上げます。

打込み中に余分な水が混ざらないよう管理することは必要ですが、通常は水中で材料が洗われる状況までは想定しません。

一方、水中コンクリートでは、打込み中から周囲に水が存在します。

そのため、コンクリートを水中で大きく流動させず、静かに置き換えるように充填する施工方法が採用されます。

水と接する環境では、セメントペーストの流出が表面品質だけでなく、粗骨材のかみ合わせや内部組織にも影響します。

陸上施工のように自由落下させてから締め固める考え方を、そのまま水中施工へ当てはめることはできません。

締固め方法と充填性

陸上コンクリートでは、締固め不足によるジャンカや豆板を防ぐため、内部振動機を適切に使用します。

しかし、水中コンクリートでは、強い振動によって材料分離を招く可能性があるため、通常の施工と同じ感覚で締め固めを行うことは適しません。

水中不分離性コンクリートでは、自重で流動し、型枠の隅々まで充填しやすい性状を確保することが求められます。

流動性が高いだけでは十分ではなく、流れる途中で粗骨材とモルタルが分かれない粘性も必要です。

このバランスが崩れると、施工しやすそうに見えても、完成後に強度のばらつきや空隙が残るおそれがあります。

養生環境と耐久性

コンクリートは、セメントと水の反応である水和反応によって硬化し、時間とともに強度を発現します。

水中環境は乾燥を防ぎやすいため、適切な施工ができていれば、初期の湿潤状態を保ちやすい面があります。

ただし、海水中や塩分を含む地下水中では、塩化物イオンによる鉄筋腐食、硫酸塩による劣化、凍結融解などを別途検討しなければなりません。

強度が設計値を満たしていても、透水性が高い状態では、長期的な耐久性が低下することがあります。

したがって、水中コンクリートでは圧縮強度に加え、水セメント比、単位セメント量、空気量、塩化物量などを総合的に管理します。

強度と耐久性は別々の性能ではなく、水中構造物では互いに深く関係する品質項目です。

配合設計とセメント量の考え方

続いては、配合設計とセメント量の考え方を確認していきます。

水セメント比の管理

水セメント比は、コンクリート中の水の質量をセメントの質量で割った値です。

一般に、水セメント比が大きくなるほどコンクリート内部に毛細管空隙が残りやすく、圧縮強度や耐久性は低下しやすくなります。

ただし、水中施工では単純に水を減らせばよいわけではありません。

水を減らしすぎると流動性が不足し、トレミー管内の閉塞や充填不良につながることがあります。

そのため、高性能減水剤などを活用し、水量を抑えながら必要な施工性を確保する配合設計が行われます。

水セメント比の管理は、目標強度を満たすためだけでなく、海水や地下水への抵抗性を高めるためにも重要です。

単位セメント量とモルタル量

水中コンクリートでは、材料分離を抑え、流動中の安定性を保つために、一定量のセメントと微粉分が必要になります。

単位セメント量が少なすぎると、粗骨材を包み込むモルタルが不足し、水中で骨材が分かれやすくなる可能性があります。

反対に、セメント量を増やしすぎると、発熱量の増加、乾燥収縮、コスト上昇といった課題が出てきます。

大規模な基礎コンクリートでは、温度ひび割れを抑えるため、混合セメントや高炉スラグ微粉末などを用いて発熱を調整する場合もあります。

配合は強度だけではなく、施工性、耐久性、発熱、経済性の均衡によって決まります。

混和剤と細骨材の役割

水中不分離性を高めるためには、水中不分離性混和剤、増粘剤、高性能減水剤などが使われます。

これらはコンクリートに粘りを与え、セメントペーストや細骨材が水中へ散ることを抑える役割を持ちます。

細骨材率も大切な管理項目です。

細骨材が不足すると粗骨材の空隙を埋めにくくなり、分離や充填不良の原因となります。

一方で細骨材を増やしすぎると粘性が過大になり、ポンプ圧送性が悪化する場合があります。

水中コンクリートは、セメント、水、骨材を単独で評価するのではなく、材料全体のまとまりを確認することが大切です。

品質管理と圧縮強度試験

続いては、品質管理と圧縮強度試験を確認していきます。

受入れ時のフレッシュ性状

生コンクリートが現場へ到着したら、まず荷卸し時点のフレッシュ性状を確認します。

一般的なコンクリートではスランプ試験が用いられますが、水中不分離性コンクリートではスランプフローや流下時間など、配合に合った試験項目を確認することがあります。

目標値から外れている場合、打込み後に分離や充填不良が起こるおそれがあるため、安易に施工を進めるべきではありません。

運搬時間、気温、練混ぜ後の経過時間によって性状は変化します。

特に暑い時期はスランプ低下が早く、寒い時期は強度発現が遅くなるため、季節に応じた管理が必要です。

管理項目	確認する内容	品質への影響
スランプまたはスランプフロー	流動性と充填性	不足すると充填不良になりやすい
空気量	配合どおりの空気量	過大では強度低下につながる
コンクリート温度	荷卸し時の温度	高温では性状変化が早くなる
塩化物含有量	鉄筋腐食への影響	過大では耐久性を損なう
供試体の圧縮強度	所定材齢の強度	設計基準強度の確認

供試体採取と試験結果

圧縮強度試験では、荷卸し地点で採取したコンクリートから供試体を作製し、所定の養生後に試験を行います。

供試体の作製方法や養生条件が不適切であると、実際のコンクリート品質とは異なる結果になることがあります。

そのため、試験体の締固め方法、脱型時期、養生温度、試験機の校正状態まで管理対象になります。

水中施工では、供試体強度が合格していても、施工箇所で材料分離が起きていれば構造体の品質を保証できません。

必要に応じて、コア採取、非破壊試験、施工記録の確認などを組み合わせ、実構造物の状態を評価します。

供試体の圧縮強度は重要な判断材料ですが、水中施工の品質を一つの試験だけで判断しないことがポイントです。

施工記録による追跡管理

水中コンクリートでは、打込み開始時刻、終了時刻、打込み量、打込み高さ、トレミー管の位置、コンクリートの残り高さなどを記録します。

これらの記録があると、打込みが中断した時間や、管先端がコンクリート内部に保持されていたかを後から確認できます。

異常が発生した場合にも、どの範囲に影響が及ぶ可能性があるかを判断しやすくなります。

品質管理は検査のためだけではなく、不具合を早期に見つけ、必要な対応を行うための仕組みです。

写真、施工図、配合報告書、試験成績書を整理して保管することが、長期的な維持管理にも役立つでしょう。

水中打設における施工上の注意点

続いては、水中打設における施工上の注意点を確認していきます。

トレミー管の管理

トレミー工法では、筒状のトレミー管を用いて、コンクリートを水中の所定位置まで導きます。

管の先端は、打ち込まれたコンクリートの中に十分な深さで埋め込んだ状態を保つ必要があります。

先端がコンクリート面から抜けると、管内から流出したコンクリートが水と直接接触し、分離やセメントペーストの流出が起こりやすくなります。

管を引き上げる際には、打込み高さと埋込み深さを確認しながら、慎重に操作します。

管内に空気や水が入り込むことも施工不良の原因になるため、打込み開始時の閉塞方法や初期投入量にも注意が必要です。

連続打込みと打継ぎ

水中コンクリートは、可能な限り連続して打ち込むことが望まれます。

長時間の中断があると、先に打ち込んだコンクリートの表面にレイタンスや脆弱層が形成され、新しく打ち込む部分との一体性が低下する場合があります。

やむを得ず打継ぎを行う場合には、打継ぎ位置、処理方法、再開時の施工計画をあらかじめ定めます。

必要な打込み量に対して、ミキサー車の配車計画、ポンプ能力、予備機械、作業員配置を準備しておくことが大切です。

水中打設では、コンクリートの性能と同じくらい、途中で止めないための施工体制が品質を左右します。

水流と濁りへの対応

潮流、河川流、湧水などがある現場では、水流の大きさを事前に把握します。

流れが強いと、打ち込んだばかりのコンクリート表面が乱され、局所的な洗掘や材料分離が発生する可能性があります。

必要に応じて、締切り、仮設の遮水設備、施工時間帯の調整などを検討します。

濁りの発生は周辺環境への影響にも関わるため、汚濁防止膜や監視体制を整えることも重要です。

施工場所の水質や周辺環境に配慮することは、強度確保と並ぶ現場管理の課題です。

水中コンクリートの強度管理のまとめ

水中コンクリートでも、適切な配合と施工管理を実施すれば、陸上コンクリートと同様に設計で求められる圧縮強度を確保できます。

ただし、水中ではセメントペーストの流出、材料分離、打込み中断といった特有のリスクがあるため、単純に強度等級だけを見て判断することはできません。

水セメント比、単位セメント量、混和剤、流動性を適切に組み合わせ、水中で安定する配合を選ぶことが基本です。

さらに、トレミー管の先端をコンクリート内に保持し、連続打込みを行い、施工記録を残すことが構造体品質の確保につながります。

圧縮強度試験の結果に加え、受入れ試験、施工時の状況、水流条件、供試体管理を総合的に確認する姿勢が重要でしょう。

水中コンクリートの品質管理は、材料、施工、検査を切り離さずに考えることで、初めて確かな強度と耐久性へ結び付きます。
