青焼図面とは？青図との違いも解説！（青写真：複写方法：建築図面：意味など）

青焼図面は、設計図や建築図面を複写して共有するために長く使われてきた図面です。

現在はCADデータやPDFが主流になった一方で、現場や製造業では青図という呼び方が残っており、言葉の意味や原図との違いを知りたい方も多いでしょう。

この記事では、青焼図面の基本的な意味、青図や青写真との違い、複写方法をわかりやすく整理します。

建築確認、施工管理、機械加工、設備工事などで図面を扱う際に役立つ、保存方法や読み取り時の注意点まで確認していきましょう。

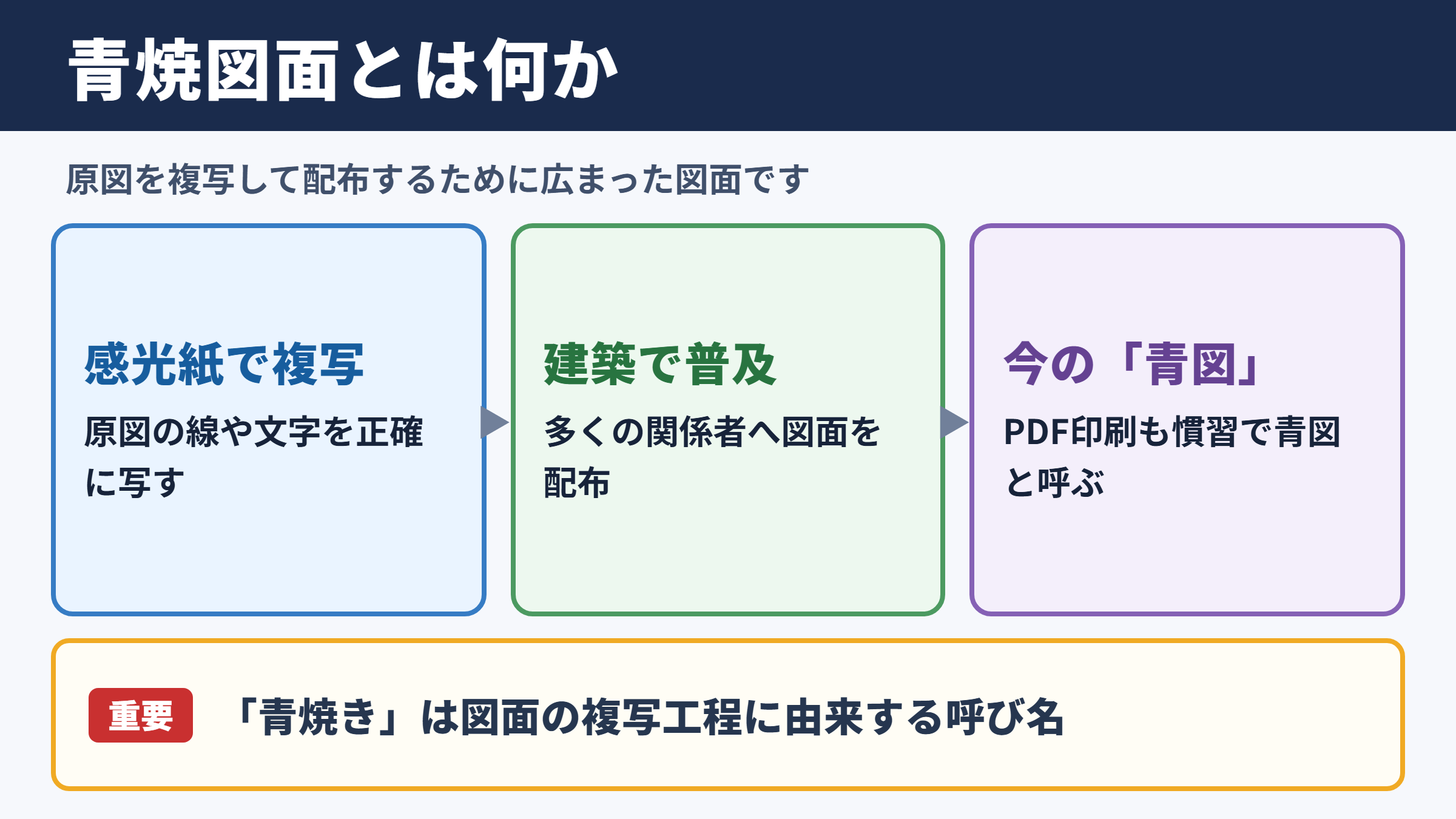

青焼図面の意味と現在の位置づけ

それではまず青焼図面について解説していきます。

青焼図面の基本的な意味

青焼図面とは、原図を感光紙に複写し、線や文字を青地または白地に写し出した図面を指します。

一般には設計図の控え、施工用の配布図、機械部品の製作図などを複製する目的で利用されてきました。

青焼きという名称は、感光紙の化学反応によって青色が現れる複写方式に由来します。

図面そのものの内容が青いわけではなく、図面を複写する工程と、その複写物の呼び名として定着した言葉です。

原図は白い紙に黒い線で描かれていることが多く、そこから必要な部数だけ複写したものが青焼図面でした。

現場では図面、青図、青焼きと呼び分けずに使われる場合もありますが、厳密には複写物を示すことが多い表現です。

建築図面で広まった背景

建築工事では、意匠図、構造図、設備図、平面図、立面図、断面図など、多くの関係者が同じ情報を共有する必要があります。

設計者だけでなく、施工会社、協力会社、設備業者、職人、監理者、施主まで、図面を確認する場面が生まれます。

手描きの原図を一枚ずつ描き直す作業は大きな負担となるため、正確に複写できる青焼きは実務に適した方法でした。

縮尺、寸法、通り芯、仕上げ記号、建具番号などを原図どおりに残せる点も重要です。

建築現場では、汚れや書き込みが発生することを前提に、配布用の図面を複数用意する必要があります。

このような事情から、青焼図面は紙の図面管理を支える存在になりました。

デジタル図面との関係

近年はCADで作図したデータをPDFとして配布し、タブレット端末やクラウド上で確認する業務が増えています。

それでも、現場では紙に印刷した図面を青図と呼ぶことがあります。

実際には青焼きの感光方式を使っていなくても、複写した施工図や配布図を慣習的に青図と呼ぶケースは珍しくありません。

言葉の由来と実際の業務上の使われ方には差があるため、会話では前後の文脈を確認すると安心でしょう。

青図と青写真の違い

続いては青図と青写真の違いを確認していきます。

青図という呼び方の範囲

青図は、青焼図面を短くした呼び方として用いられることが多い言葉です。

設計図を複写した紙を指すほか、古い図面の種類を大まかに表す場合にも使われます。

建築、土木、機械、電気設備などの分野では、紙で配布される図面を青図と呼ぶ慣習が残っています。

そのため、現場で青図を持ってきてくださいと言われたときは、青色の紙を指定しているとは限りません。

最新版の配布図、指定された縮尺の印刷図、あるいは承認済みの施工図を求めている可能性があります。

版数や改訂日を確認せずに持参すると、古い情報をもとに施工してしまうおそれがあります。

青写真との技術的な違い

青写真は、光に反応する薬品を塗布した紙に原稿を重ね、光を当てて像を定着させる複写技術です。

一般的な青写真では、線や文字が白く、背景が青く見える仕上がりになります。

一方で青焼きという言葉は、青写真を含む図面複写の呼称として広く使われてきました。

時代や地域、業界によって用語の使い方には揺れがあります。

用語	主な意味	見た目の傾向	実務での使われ方
青写真	感光を利用した複写技術や複写物	青地に白線が基本	写真技法や歴史的な呼称として使われる
青焼図面	原図を感光紙に複写した図面	青色を含む図面	建築や製造の複写図を指す
青図	青焼図面の略称、または現場用複製図	白黒印刷も含まれることがある	現場で広く使われる慣用表現
原図	複写のもとになる図面	白地に黒線が一般的	設計情報の基準となる図面

用語だけで判断せず、どの図面を何部必要としているのかを確認する姿勢が大切です。

白焼きとの比較

白焼きは、白地に青や黒の線が出る方式で複写された図面です。

文字や寸法が読み取りやすく、長時間確認する図面に向いていることから広く普及しました。

青地に白線の図面は、細かい文字を読む際に目が疲れやすいと感じる場合があります。

そのため、実務では白焼きが主流になり、さらに普通紙コピーやインクジェット出力へ移行していきました。

ただし、呼び名としての青図は残っているため、白い紙の図面を見て青図ではないと考える必要はありません。

青焼きの複写方法と仕組み

続いては青焼きの複写方法と仕組みを確認していきます。

感光紙を使う基本工程

青焼きでは、透過性のある原図と感光紙を密着させ、光を当てることで図面の像を写します。

原図の線が描かれた部分は光を通しにくく、透明部分は光を通しやすいという性質を利用します。

露光後には水洗いや薬液処理を行い、反応を止めて画像を定着させます。

この工程によって、原図の線、文字、記号、寸法が感光紙上に再現されます。

原図と感光紙の密着が弱い場合、線がにじんだり、輪郭がぼやけたりすることがあります。

細い寸法線や小さな注記を正確に残すには、光量、露光時間、現像状態の管理が欠かせません。

複写品質を左右する要素

複写結果は、原図の状態だけでなく、感光紙の保存状態や装置の調整にも影響されます。

古い原図は折れ、汚れ、擦れによって透過状態が不均一になり、複写時の濃度むらにつながります。

湿気を含んだ紙や直射日光に当たった感光紙も、期待どおりの発色を得にくい要因です。

図面の可読性は施工品質や加工精度にも関わるため、複写の鮮明さは軽視できません。

確認項目	不具合の例	確認の考え方
原図の密着	線の二重写り、ぼやけ	原図と用紙が均一に接しているかを見る
露光時間	濃すぎる、薄すぎる	紙種と装置に合う時間を調整する
現像状態	発色不良、むら	処理液や水洗いの状態を点検する
原図の清掃	不要な汚れの写り込み	複写前に埃や不要な書き込みを確認する

コピー機や大判プリンターへの移行

現在では、大判複合機、プロッター、レーザープリンターなどを使い、CADデータから直接出力する方法が一般的です。

出力速度、保管性、文字の読みやすさ、カラー対応などの面で、デジタル出力には多くの利点があります。

改訂図面をPDFで送付し、必要な部署だけが印刷する運用も可能になりました。

一方で、デジタル化によって図面の最新版管理が自動的に解決するわけではありません。

青焼きという技術を知ることは、古い図面を扱うためだけでなく、複写図面が果たしてきた役割を理解することにもつながります。

建築図面と製造図面での活用場面

続いては建築図面と製造図面での活用場面を確認していきます。

建築工事における図面共有

建築工事では、同じ建物に関する情報でも、担当者ごとに必要な図面が異なります。

躯体工事では構造図、内装工事では仕上表や展開図、設備工事では配管図や配線図が重要になります。

施工図には、設計図に基づいて現場で納まりを検討した詳細な情報が記載されます。

現場用の青図には、打ち合わせ内容、確認済みの寸法、施工上の注意などが書き込まれることもあります。

こうした書き込みは有用である一方、誰がいつ記入した内容なのかが曖昧になるとトラブルの原因になります。

正式な変更内容は、口頭伝達だけで済ませず、改訂図や指示書として記録することが重要です。

機械加工と部品製作での役割

機械製造の分野では、部品図、組立図、断面図、公差表記、表面粗さ、材料記号などを読み取って加工を進めます。

わずかな寸法の違いが、組み立て不良や性能低下につながることもあります。

そのため、複写図面であっても数値、記号、注記が明瞭でなければなりません。

特に公差のプラスマイナス記号、ねじの呼び、幾何公差、熱処理指示は、かすれや潰れがないか丁寧に確認する必要があります。

複写時に小さな表記が不鮮明になった場合は、原図や電子データに戻って確認するのが安全でしょう。

設備保全と既存図の確認

既存建物や古い工場では、紙の青焼図面しか残っていないケースがあります。

改修工事、配管更新、耐震補強、機械の移設などでは、過去の図面が重要な資料になります。

ただし、図面どおりに施工されていない場合や、後年の改修内容が反映されていない場合もあります。

既存図面は有力な手掛かりですが、現地調査を省略できる根拠ではありません。

寸法を測定し、設備の経路を確認し、必要に応じて写真や調査記録を残すことが求められます。

図面情報と現場の実態を照合する作業が、改修計画の精度を高めます。

青焼図面を読む際の注意点

続いては青焼図面を読む際の注意点を確認していきます。

図面番号と改訂履歴の確認

図面を受け取ったら、最初に図面番号、工事名称、作成者、縮尺、改訂記号、発行日を確認します。

見た目が同じ図面でも、改訂番号が異なれば寸法や仕様が変更されていることがあります。

古い青図を保管している現場では、最新図と旧図が混在しやすいため注意が必要です。

改訂箇所は雲形の囲みや改訂記号で示されることが多いものの、複写状態によって見えにくくなる場合があります。

必要に応じて拡大コピーや電子化した画像を利用し、細部まで確認するとよいでしょう。

配布時に図面管理台帳を使い、誰にどの版を渡したか記録する方法も有効です。

縮尺と寸法表記の優先順位

図面には縮尺が記載されていますが、施工や加工では原則として寸法数値を優先します。

印刷時に用紙サイズが変わったり、拡大縮小コピーが行われたりすると、定規で測った長さは正確ではなくなります。

青焼図面では、紙の伸縮や複写時の誤差がわずかに生じる可能性もあります。

寸法が記載されていない箇所を判断する必要があるときは、設計者や管理者に確認し、推測だけで作業を進めないようにします。

劣化した紙図面の扱い

青焼図面は、光、湿気、折り目、摩擦によって徐々に劣化します。

長期間保管された図面では、青色が薄くなったり、紙が黄ばんだり、端部が破れたりすることがあります。

無理に広げると折り目部分が裂ける可能性があるため、慎重に扱う必要があります。

重要な図面は高解像度でスキャンし、ファイル名に図面番号と改訂情報を含めて保管すると探しやすくなります。

電子化は原本を捨てるためではなく、閲覧性と保全性を高めるための手段として考えるとよいでしょう。

青焼図面と青図の要点

それでは最後に青焼図面と青図の要点をまとめます。

青焼図面は、原図を感光紙へ複写して作成する図面であり、建築、土木、製造などの情報共有を支えてきました。

青図は青焼図面の略称として使われることが多い一方で、現在は白黒の大判印刷図や現場用の配布図まで含めて呼ばれる場合があります。

青写真は感光を利用する複写技術を指す言葉で、青地に白線が現れる方式として知られています。

用語の細かな違いよりも、対象となる図面の版数、内容、使用目的を正確に共有することが実務では欠かせません。

図面を扱う際は、図面番号、改訂履歴、縮尺、寸法、公差、注記を確認し、複写品質が低い部分は原図やデータで補いましょう。

紙の青図とデジタル図面を適切に使い分けることで、施工や製作に必要な情報を確実に伝えやすくなります。
