コンデンサにおけるtanδとは？意味や計算方法も解説！（誘電正接：ESR：静電容量：測定方法など）

コンデンサにおけるtanδとは？意味や計算方法も解説！（誘電正接：ESR：静電容量：測定方法など）

コンデンサを選定するときは、静電容量や定格電圧だけでなく、損失の大きさにも目を向ける必要があります。

その損失を読み解く代表的な指標がtanδであり、誘電正接とも呼ばれる値です。

tanδは発熱、交流回路での損失、周波数特性、寿命の考え方に関わるため、電子回路の設計や部品評価では見逃せません。

本記事では、tanδの意味、計算方法、ESRや静電容量との関係、測定時の注意点をわかりやすく整理します。

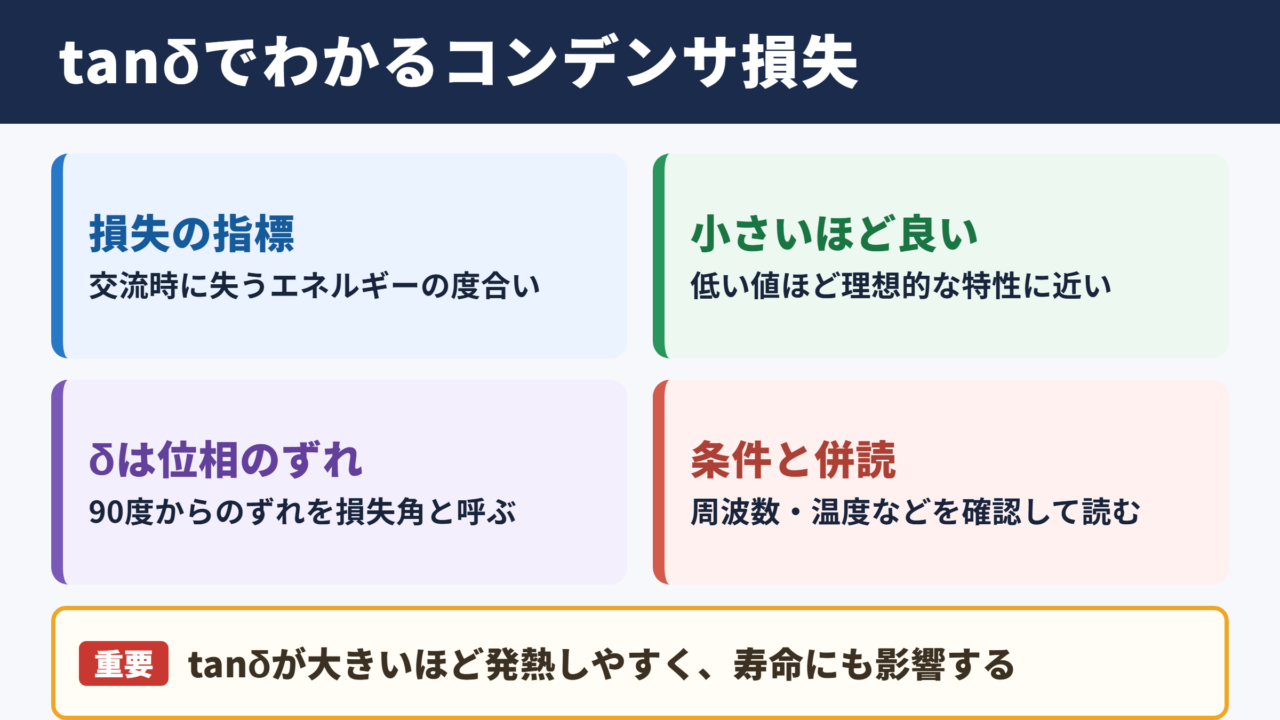

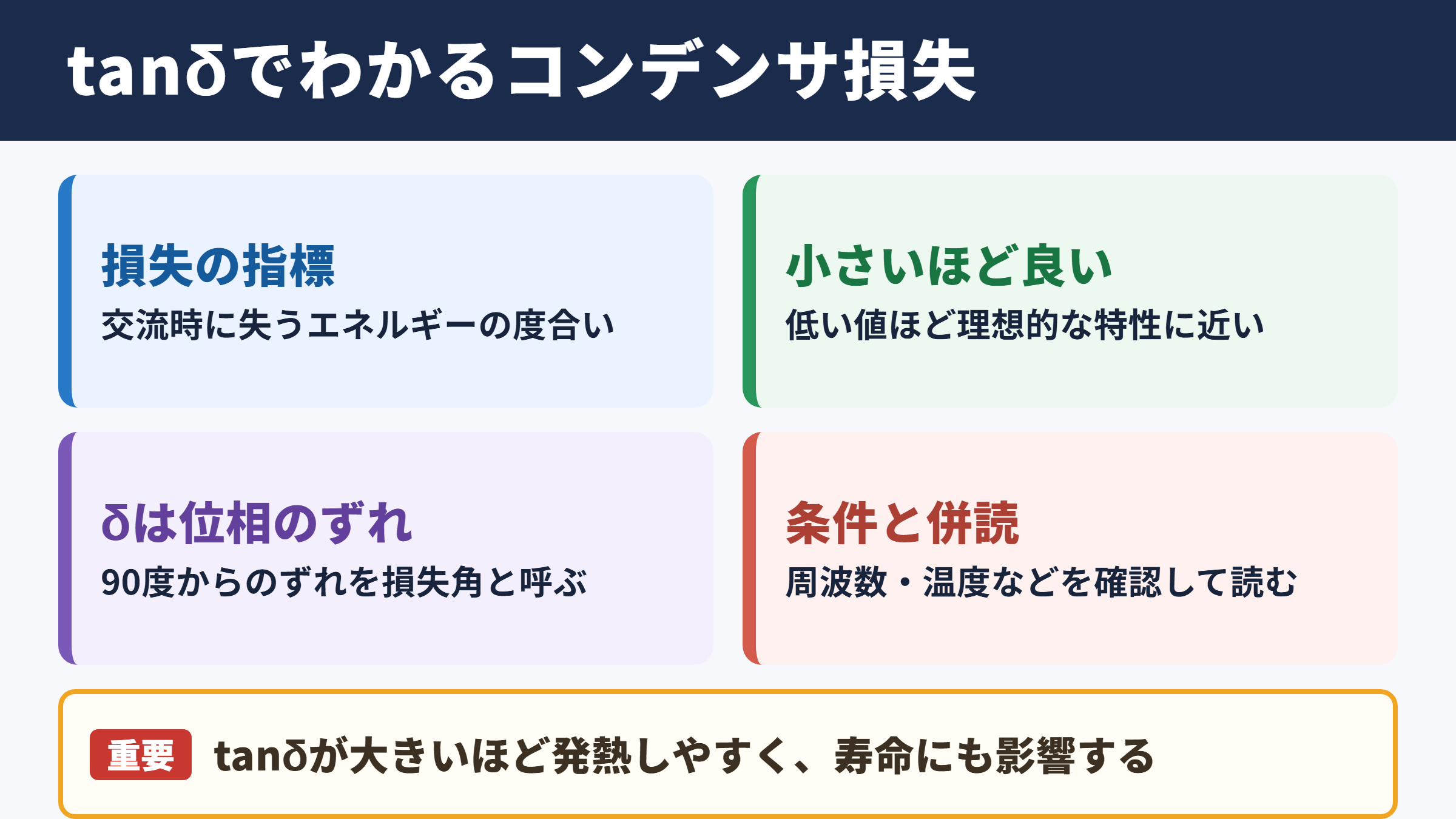

コンデンサにおけるtanδの意味

それではまずコンデンサにおけるtanδの意味について解説していきます。

誘電正接としての基本的な役割

tanδは、コンデンサに交流電圧を加えた際に発生するエネルギー損失の度合いを示す指標です。

読み方はタンジェントデルタで、一般にはtanδが小さいほど損失が少なく、理想的なコンデンサに近いと考えられます。

理想的なコンデンサは電気エネルギーを蓄えたり放出したりするだけで、熱として消費する電力はありません。

ただし実際の部品には誘電体の損失、電極やリード線の抵抗、内部構造による損失が存在します。

そのため電流と電圧の位相差は完全な90度からわずかにずれ、このずれに対応する量が損失角δです。

tanδはその損失角の正接を表したものであり、無効電力に対してどの程度の有効電力が失われるかを把握する目安になります。

データシートで確認する重要性

コンデンサのデータシートでは、tanδは損失係数、誘電正接、dissipation factorなどの名称で掲載されます。

表記方法はメーカーによって異なりますが、確認すべき内容は測定周波数、測定温度、印加電圧、静電容量の条件です。

同じtanδの数値でも、測定条件が異なれば単純な比較はできません。

特に電解コンデンサでは周波数や温度の影響を受けやすく、常温かつ低周波での値だけでは実使用時の損失を判断しにくい場合があります。

tanδの規格値は単独で見るのではなく、測定条件とインピーダンス特性を組み合わせて読むことが大切です。

損失が回路へ与える影響

tanδが大きいコンデンサでは、交流電流が流れたときに熱が生じやすくなります。

電源回路の平滑用途では、リップル電流による自己発熱が寿命の低下につながることがあります。

高周波フィルタや共振回路では、損失が増えることでQ値が下がり、狙った周波数特性を得にくくなることもあります。

音響回路、通信機器、計測機器のように信号品質を重視する回路では、誘電体の種類による損失差も検討対象です。

単に容量値が合っているだけでは不十分であり、用途に応じた低損失な誘電体と適切な定格を選ぶ必要があります。

tanδの計算方法と基本式

続いてはtanδの計算方法と基本式を確認していきます。

ESRと容量から求める計算式

コンデンサの等価直列抵抗をESR、静電容量をC、周波数をfとした場合、tanδはおおむね次の関係で表せます。

この式からわかるように、ESRが高いほどtanδは大きくなります。

また、同じESRであっても周波数や静電容量が変わればtanδも変化します。

tanδとESRは密接な関係にありますが、完全に同じ意味の数値ではありません。

ESRは抵抗成分そのものをオームで表し、tanδは損失を比率として表す点に違いがあります。

インピーダンスによる考え方

理想コンデンサの容量リアクタンスは、周波数が高くなるほど小さくなります。

容量リアクタンスXcは、1を2πfCで割った値として求められます。

ESRが抵抗成分、Xcが容量性リアクタンスに相当すると考えると、tanδはESRをXcで割った値として近似できます。

この関係は、測定器の表示値とデータシートの数値を照合する際にも役立ちます。

ただし高周波領域では寄生インダクタンスや配線の影響が無視できず、単純な近似式だけで評価できないことがあります。

計算例による数値の見方

例えば、静電容量が10µF、測定周波数が1kHz、ESRが1Ωのコンデンサを考えます。

計算式に代入すると、tanδはおよそ0.063になります。

つまり容量性リアクタンスに対して、抵抗損失が約6.3パーセントに相当する状態です。

数値の良し悪しは、コンデンサの種類と使用条件で変わります。

高周波用の積層セラミックコンデンサと、電源平滑用のアルミ電解コンデンサを同じ基準で比較することは適切ではありません。

用途、容量、耐圧、温度特性をそろえたうえで比較することが重要です。

ESRと静電容量の関係

続いてはESRと静電容量の関係を確認していきます。

ESRが示す内部抵抗成分

ESRはEquivalent Series Resistanceの略で、日本語では等価直列抵抗と呼ばれます。

コンデンサ内部の電極、端子、電解液、接続部などに存在する抵抗成分を、ひとつの直列抵抗として見立てた値です。

交流電流が流れるとESRで電力が消費され、熱になります。

この発熱はIの二乗にESRを掛けた値に比例するため、大きなリップル電流を扱う電源回路では特に注意が必要です。

低ESR品は大電流のリップルに対応しやすく、スイッチング電源の出力平滑にも用いられます。

静電容量の変化とtanδ

静電容量はコンデンサが蓄えられる電荷量を示す基本特性です。

容量値が変動すると容量リアクタンスも変化するため、ESRが同じであってもtanδの値は変わります。

温度、経年変化、直流バイアス、周波数は容量値に影響する代表的な要因です。

積層セラミックコンデンサでは、誘電体の種類によって直流バイアス印加時に容量が大きく低下することがあります。

容量低下によりリアクタンスが増えるため、回路条件によっては損失の見え方も変わります。

実装後の性能まで考慮するなら、公称容量だけでなく実効容量の確認が欠かせません。

コンデンサ種類ごとの傾向

コンデンサは誘電体や構造によって、tanδとESRの傾向が大きく異なります。

種類	tanδとESRの傾向	主な用途
積層セラミックコンデンサ	高周波で低ESRになりやすい一方、誘電体によって容量変動がある	デカップリング、高周波バイパス、信号回路
アルミ電解コンデンサ	容量を大きく取りやすいが、温度や周波数によるESR変化が比較的大きい	電源平滑、エネルギー保持
導電性高分子コンデンサ	一般的なアルミ電解品より低ESRを実現しやすい	スイッチング電源、マザーボード周辺
フィルムコンデンサ	低損失で安定性に優れ、用途によっては非常に低いtanδを持つ	交流回路、スナバ、音響、精密回路
タンタルコンデンサ	小型で容量を確保しやすいが、定格や突入電流への配慮が必要	小型機器、電源ライン

部品選定では、サイズや価格だけでなく、実際に流れる交流電流と動作周波数に適した種類かどうかを確認しましょう。

tanδの測定方法と測定条件

続いてはtanδの測定方法と測定条件を確認していきます。

LCRメータによる一般的な測定

tanδの測定には、LCRメータやインピーダンスアナライザがよく利用されます。

LCRメータはインダクタンス、静電容量、抵抗を測定する装置で、条件を設定すればtanδやESRも表示できます。

測定前には、使用する治具に合わせてオープン補正とショート補正を行うことが基本です。

補正を省略すると、リード線や測定端子の寄生成分が結果へ混ざり、小容量品や低ESR品で誤差が大きくなります。

測定器の表示値を信頼するためには、校正状態と治具補正が前提になります。

周波数と測定電圧の設定

tanδは測定周波数によって変わるため、データシートの規定条件と同じ周波数で測定することが重要です。

例えば電解コンデンサでは120Hzや1kHzが用いられることが多く、高周波特性の確認では100kHz以上で評価する場合もあります。

測定電圧も無視できません。

誘電体によっては印加電圧により容量や損失が変化するため、測定信号のレベルを統一しなければ比較の意味が薄れます。

直流バイアスを重ねて測定する必要がある部品では、対応した測定器やバイアスユニットを使用します。

測定時に発生しやすい誤差

測定誤差の原因には、接触不良、端子の酸化、リード線の長さ、周囲ノイズ、温度変化などがあります。

特に低いtanδを測る場合は、わずかな接触抵抗や治具の寄生インダクタンスでも結果に影響します。

表面実装部品は専用のテストフィクスチャを使用し、端子に確実に接触させることが必要です。

電解コンデンサは温度によりESRが変わりやすいため、測定直後の自己発熱にも注意しましょう。

用途別のtanδ評価と選び方

続いては用途別のtanδ評価と選び方を確認していきます。

電源回路における評価

電源回路では、負荷変動によりコンデンサへリップル電流が流れます。

このときESRとtanδが大きいと、発熱や出力電圧の変動が増える可能性があります。

スイッチング電源では、高周波でのインピーダンス特性、許容リップル電流、周囲温度をまとめて確認することが大切です。

アルミ電解コンデンサを使用する場合は、寿命計算に必要な温度条件やリップル条件も確認しましょう。

低ESRの導電性高分子品やセラミックコンデンサを並列に配置し、それぞれの得意な周波数帯を活用する構成もよく採用されます。

高周波回路における評価

高周波回路では、tanδの低さが信号損失やQ値に直結します。

フィルタ、発振回路、整合回路、RF回路では、寄生要素を含めたインピーダンス特性を確認する必要があります。

容量値だけを合わせても、自己共振周波数を超えるとコンデンサは容量性ではなく誘導性の挙動を示します。

高周波用途では、低tanδに加えて自己共振周波数と実装レイアウトまで確認することが重要です。

部品の端子や基板配線も性能を左右するため、実機でのネットワークアナライザ評価が必要になることもあります。

安全性と長寿命を意識した選定

tanδが大きい状態で大きな交流電流を流し続けると、内部温度が上昇し、部品の劣化が進みやすくなります。

定格電圧に余裕を持たせること、周囲温度を下げること、リップル電流定格を超えないことが長寿命化につながります。

安全規格が関わる交流電源ラインでは、XコンデンサやYコンデンサなど、用途に適した安全規格品を選定する必要があります。

このような場面ではtanδだけでなく、耐湿性、難燃性、自己修復性、故障モードも確認対象になります。

損失特性は性能だけでなく、信頼性設計にもつながる要素として扱うとよいでしょう。

tanδのまとめ

コンデンサのtanδは誘電正接とも呼ばれ、交流電圧を加えたときの損失の大きさを示す指標です。

値が小さいほど損失や発熱を抑えやすく、特に高周波回路や大きなリップル電流を扱う回路で重要になります。

tanδはESR、静電容量、周波数と関係しており、近似的には2πfCESRで求められます。

ただし測定周波数、温度、測定電圧が変われば数値も変動するため、データシートと同じ条件で比較することが欠かせません。
