耐熱性の高い素材とは？特徴や種類の見分け方も解説（プラスチック：樹脂：ゴム：金属：耐熱温度比較など）

耐熱性の高い素材は、家電、自動車、工場設備、食品製造、建築部材など、多くの現場で重要になる材料です。

ただし、耐熱温度が高いだけで適した素材とは限らず、荷重、薬品、蒸気、摩擦、電気絶縁性といった使用条件も確認する必要があります。

プラスチック、樹脂、ゴム、金属にはそれぞれ得意な温度域と弱点があり、見た目だけで判断すると変形や劣化、破損につながることもあります。

この記事では耐熱性の考え方から代表的な素材の種類、耐熱温度の比較、選定時の確認ポイントまでをわかりやすく解説します。

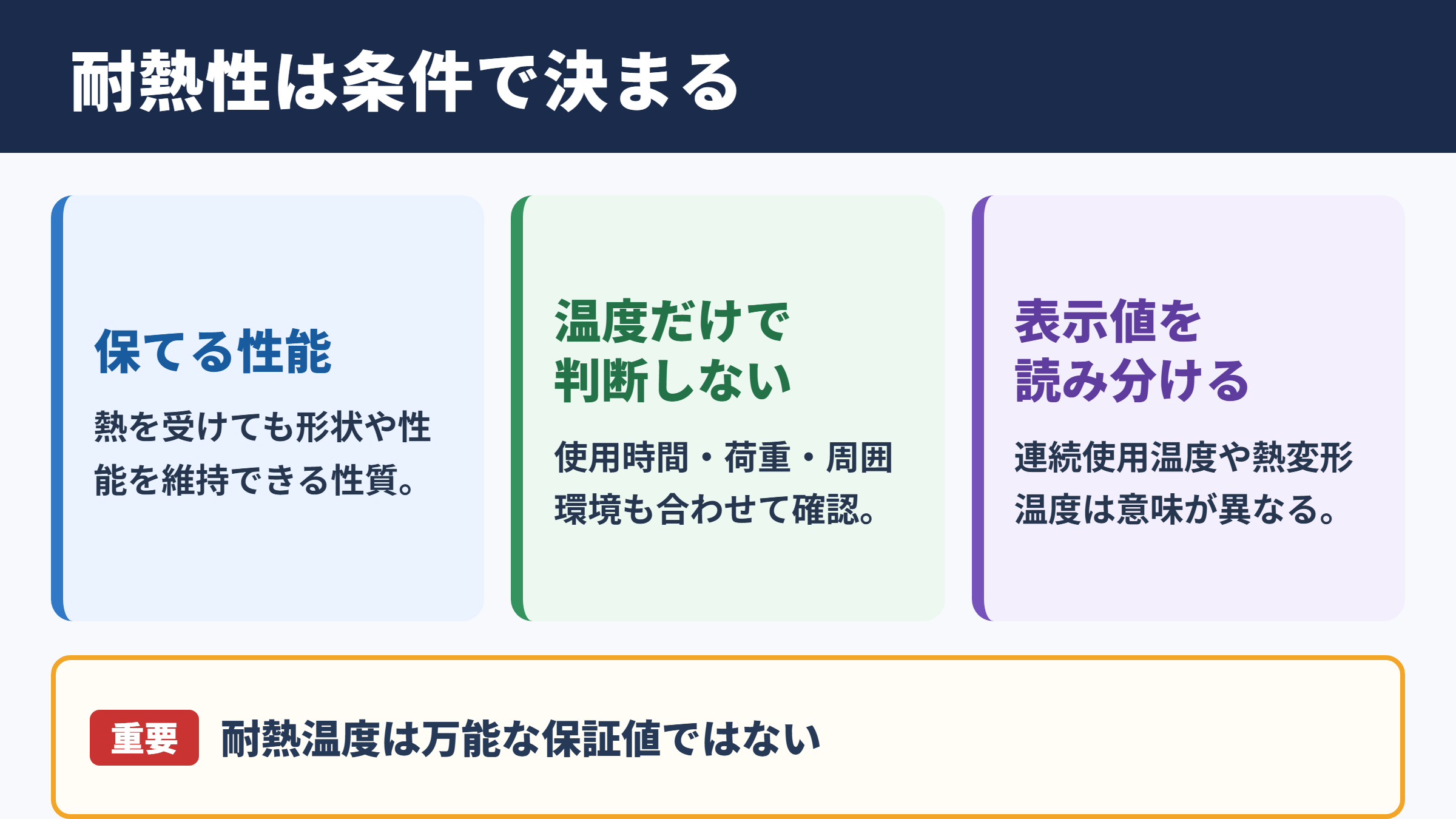

耐熱性の高い素材の基本

それではまず、耐熱性の高い素材について解説していきます。

耐熱性が示す性能

耐熱性とは、素材が熱を受けても性能や形状をどの程度維持できるかを示す性質です。

単に高温で溶けないことだけを指すわけではなく、変形しにくさ、強度の低下、硬さの変化、電気特性、薬品への耐久性なども関係します。

素材の耐熱性は、使用温度だけでなく使用時間と周囲の環境を合わせて考えることが大切です。

たとえば短時間だけ二百度に触れる部品と、百五十度の環境で数年間使う部品では、求められる性能が大きく異なります。

前者では瞬間的な熱変形への強さが重視され、後者では酸化、熱老化、応力緩和などへの耐久性が重要になります。

耐熱温度という数字は便利な目安ですが、材料選定では万能な保証値ではありません。

耐熱温度の表示方法

カタログで見かける耐熱温度には、複数の試験条件が含まれています。

代表的なものには、連続使用温度、熱変形温度、荷重たわみ温度、ガラス転移温度、融点があります。

熱変形温度は一定の荷重をかけた状態で素材が変形し始める温度の目安です。

一方で融点は、主に結晶性樹脂が溶融する温度を示します。

融点が高くても、荷重を受ける部品ではそれよりかなり低い温度から変形する場合があります。

ゴムは明確に溶けるというより、熱によって硬化、軟化、ひび割れ、弾性低下が起こるため、耐熱老化の評価が特に重要です。

高温環境で起こる変化

素材が高温にさらされると、膨張、軟化、変色、酸化、分解、揮発成分の発生などが起こります。

プラスチックでは分子鎖の動きが大きくなり、剛性が下がって寸法が変わりやすくなります。

ゴムでは弾力が失われ、シール材としての密閉性能が下がることがあります。

金属は多くの場合で高い耐熱性を示しますが、温度上昇による強度低下、酸化スケール、熱膨張、熱疲労には注意が必要です。

高温で問題になるのは、溶ける現象だけではなく、性能が必要な水準を下回る現象です。

素材そのものが壊れていなくても、寸法精度や気密性が崩れれば部品としては使用できません。

プラスチックと樹脂の種類

続いては、プラスチックと樹脂の種類を確認していきます。

汎用樹脂の耐熱性

汎用樹脂は加工しやすく価格も比較的抑えやすい一方で、高温環境には限界があります。

ポリエチレンやポリプロピレンは軽量で耐薬品性にも優れていますが、熱がかかる場所では変形しやすいため、使用温度の確認が欠かせません。

塩化ビニル樹脂は配管やシートに使われますが、高温域では軟化や熱分解を考慮する必要があります。

アクリル樹脂は透明性が魅力ですが、耐熱性を優先する部品には向かない場合があります。

日常製品で使われる汎用樹脂は、常温付近から比較的低い温度域で性能を発揮する素材群と考えるとよいでしょう。

加熱装置の近く、蒸気に触れる部位、エンジン周辺などでは、より耐熱性の高いエンジニアリングプラスチックが候補になります。

エンジニアリングプラスチック

エンジニアリングプラスチックは、機械的強度、耐摩耗性、耐熱性を高めた樹脂です。

代表例として、ポリアミド、ポリカーボネート、ポリアセタール、ポリエチレンテレフタレート、変性ポリフェニレンエーテルなどがあります。

ポリアミドは機械部品や自動車部品で広く使われ、耐摩耗性に優れていますが、吸水によって寸法や強度が変化する点には注意が必要です。

ポリカーボネートは耐衝撃性と透明性を備え、照明カバーや電気機器部品に利用されます。

ポリアセタールは摺動性と寸法安定性に優れ、ギア、軸受、精密部品に適しています。

耐熱性だけでなく、吸水性、耐候性、耐油性、難燃性まで比較すると、適した樹脂を選びやすくなります。

素材	連続使用温度の目安	主な特徴	注意点
ポリプロピレン	およそ八十度から百十度	軽量で耐薬品性が高い	高温荷重で変形しやすい
ポリアミド	およそ百二十度から百五十度	強度と耐摩耗性に優れる	吸水による変化
ポリカーボネート	およそ百十度から百二十度	耐衝撃性と透明性	薬品や応力割れへの配慮
ポリアセタール	およそ百度前後	摺動性と寸法安定性	強酸や強アルカリに注意

スーパーエンプラの特性

より厳しい高温環境では、スーパーエンジニアリングプラスチックと呼ばれる高機能樹脂が選ばれます。

代表的な素材には、ポリエーテルエーテルケトン、ポリフェニレンサルファイド、ポリエーテルイミド、液晶ポリマー、ポリイミドなどがあります。

ポリエーテルエーテルケトンはPEEKとも呼ばれ、高温でも強度を保ちやすく、耐薬品性や耐摩耗性にも優れます。

ポリフェニレンサルファイドはPPSとも呼ばれ、耐熱性、難燃性、寸法安定性を備えるため、電装部品や自動車部品で活用されています。

ポリイミドは特に高い耐熱性を持ち、航空宇宙、半導体、絶縁材料などの分野でも使われます。

耐熱ゴムの特徴

続いては、耐熱ゴムの特徴を確認していきます。

シリコーンゴムの性質

シリコーンゴムは耐熱ゴムの代表格であり、幅広い温度域で弾性を保ちやすい素材です。

一般的なシリコーンゴムは高温側だけでなく低温側にも対応しやすく、パッキン、ガスケット、調理器具、医療機器、電気部品などに利用されます。

耐候性や耐オゾン性にも優れているため、屋外で使用するシール材にも向いています。

ただし、引裂き強さ、耐摩耗性、耐油性は用途によって不足することがあります。

油や燃料に長時間接触する環境では、シリコーンゴムだけでなくフッ素ゴムなども比較対象になります。

シリコーンゴムは高温に強い一方で、接触する液体や摩擦条件によっては別のゴムが適する場合があります。

フッ素ゴムとアクリルゴム

フッ素ゴムは耐熱性に加えて、耐油性、耐燃料性、耐薬品性に優れるゴムです。

自動車のエンジン周辺、燃料系統、化学設備のシール材など、高温かつ油や薬品に触れる場所で活躍します。

一般的なゴムと比べると高価ですが、交換頻度を減らせるため、長期的には保全コストを抑えられるケースもあります。

アクリルゴムは耐熱性と耐油性のバランスがよく、主に自動車部品で使われます。

ニトリルゴムは耐油性に優れますが、高温への対応力はフッ素ゴムやシリコーンゴムに及ばないことがあります。

求める性能を整理し、温度だけで単純に比較しないことが選定の近道です。

ゴムの熱老化と寿命

ゴム製品では、熱老化による寿命の変化を見逃せません。

高温状態が続くと、ゴムの分子構造が変化し、硬くなったり、反対に柔らかくなったりします。

その結果、圧縮永久ひずみが大きくなり、パッキンやＯリングが元の形に戻らず、漏れにつながることがあります。

耐熱温度内で使用していても、締付力、振動、流体圧力、薬品濃度が大きいと寿命は短くなる可能性があります。

ゴムの種類	耐熱性の目安	得意な環境	主な用途
シリコーンゴム	およそ二百度前後	高温、低温、屋外	パッキン、調理器具、電気部品
フッ素ゴム	およそ二百度以上	高温、油、燃料、薬品	Ｏリング、オイルシール
アクリルゴム	およそ百五十度前後	熱と油	自動車用シール部品
ニトリルゴム	およそ百二十度前後	油類	ホース、パッキン

耐熱金属の種類

続いては、耐熱金属の種類を確認していきます。

ステンレス鋼の耐熱性

ステンレス鋼は耐食性と強度を兼ね備え、耐熱材料としても広く利用されています。

ただし、ステンレス鋼ならすべて高温に強いわけではなく、鋼種によって耐熱性や酸化への強さが異なります。

一般的なオーステナイト系ステンレス鋼は、比較的高い温度でも使いやすく、厨房設備、排気系、熱交換器、工業炉部品などに用いられます。

高温になると表面に酸化皮膜が形成されますが、温度と雰囲気によっては酸化が進み、強度低下やスケール剥離が起こります。

硫黄分を含むガスや塩分を含む環境では、単純な耐熱性だけでは判断できません。

金属は高温に耐えやすい反面、腐食環境と熱膨張を考慮しないと、接合部や固定部で問題が生じます。

アルミニウムと銅合金

アルミニウムは軽量で熱伝導率が高く、放熱部品、ケース、熱交換部品などに便利な金属です。

一方で、鉄鋼材料や耐熱ステンレス鋼と比べると高温で強度が下がりやすいため、構造部材として使う場合は注意が必要です。

銅や銅合金も熱伝導性に優れますが、高温での機械強度や酸化に対しては使用環境の確認が必要になります。

熱を素早く逃がしたい部品にはアルミニウムや銅が向き、熱そのものに長時間耐える構造部品にはステンレス鋼や耐熱合金が向く傾向があります。

必要な性能は耐熱性だけではなく、放熱性なのか、保持強度なのかを明確にすることがポイントです。

耐熱合金とセラミック

非常に高温になる設備では、ニッケル基耐熱合金、耐熱鋳鋼、セラミックなどが使われます。

ニッケル基耐熱合金は高温強度、耐酸化性、耐クリープ性に優れ、ガスタービン、航空機、化学プラントなどの厳しい環境で活用されます。

クリープとは、高温下で長時間荷重を受けることで、ゆっくりと変形が進む現象です。

セラミックはきわめて高い耐熱性を持つものが多く、断熱材、炉材、絶縁部品、耐摩耗部品などに使われます。

ただし、セラミックは衝撃に弱い場合があり、急激な温度変化による熱衝撃も考慮しなければなりません。

耐熱温度の比較方法

続いては、耐熱温度の比較方法を確認していきます。

素材別の温度域

耐熱素材を比較するときは、おおまかな温度域から候補を整理すると効率的です。

低温から中温域では汎用樹脂や一般ゴムも選択肢に入ります。

百五十度を超える環境では、耐熱ゴム、エンジニアリングプラスチック、ステンレス鋼が有力になります。

二百度以上の連続使用が想定されるなら、フッ素ゴム、PPS、PEEK、耐熱ステンレス鋼、耐熱合金などを検討する場面が増えるでしょう。

さらに高い温度域では、金属材料、特殊合金、セラミックが中心になります。

同じ二百度という条件でも、空気中、蒸気中、油中、真空中では、適した素材が変わります。

温度域の目安	候補になりやすい素材	確認したい項目
百度未満	ポリプロピレン、ポリエチレン、ニトリルゴム	荷重、耐油性、屋外使用
百度から百五十度	ポリアミド、ポリカーボネート、アクリルゴム	吸水、寸法変化、応力割れ
百五十度から二百度	シリコーンゴム、PPS、ステンレス鋼	連続使用時間、酸化、薬品
二百度以上	フッ素ゴム、PEEK、ポリイミド、耐熱合金	熱老化、クリープ、加工性
非常に高い温度域	耐熱合金、セラミック、炉材	熱衝撃、断熱性、施工性

使用環境による選定

耐熱温度の比較では、熱源の種類も重要になります。

ヒーターからの放射熱、熱風、蒸気、熱湯、溶融金属、エンジン排気などは、同じ温度表示でも素材への影響が異なります。

蒸気がある環境では加水分解に弱い樹脂が劣化しやすく、油がある環境では膨潤しやすいゴムを避ける必要があります。

屋外で高温と紫外線を受ける場合は、耐候性も欠かせない評価項目です。

食品や医療用途では、耐熱性に加えて衛生性、溶出物、洗浄薬品への耐性も確認します。

素材の選定は温度表を見る作業ではなく、実際の使用環境を再現して考える作業です。

安全率と試作評価

カタログ値に近い温度で使用する場合は、十分な安全率を見込むことが大切です。

温度計測の位置によって実際の部品温度が異なることもあり、熱源の近くでは局所的に予想以上の高温になる場合があります。

特に樹脂やゴムでは、温度の繰り返しによる劣化、荷重がかかった状態での変形、締結部のゆるみを評価しましょう。

試作品を用いて熱サイクル試験、恒温槽試験、耐熱老化試験を行うと、机上の比較では見えない問題を把握できます。

量産前に寸法、硬度、外観、引張強さ、漏れ、電気特性などを確認することで、不具合の予防につながります。

耐熱素材選びのまとめ

耐熱性の高い素材を選ぶ際は、プラスチック、樹脂、ゴム、金属の特徴を比較し、必要な温度域を明確にすることが基本です。

汎用樹脂は加工性とコストに優れますが、高温環境ではエンジニアリングプラスチックやスーパーエンプラが候補になります。

シリコーンゴムやフッ素ゴムは高温で使いやすい素材ですが、耐油性、耐薬品性、圧縮永久ひずみまで確認する必要があります。

金属は高い耐熱性を持つものが多い一方で、酸化、腐食、熱膨張、熱疲労への配慮が欠かせません。

最適な耐熱素材は、最高温度だけでなく、連続使用時間、荷重、薬品、湿気、摩擦、必要な精度を合わせて判断した先に見つかります。

候補を絞った後は、実機に近い条件で試作評価を行い、長期使用時の変形や劣化まで確認すると安心です。
