平滑回路の役割は？計算方法や設計のポイントも！(平滑コンデンサ・容量計算・リプル電圧・時定数など)

電源回路では、交流を整流しただけでは電圧が大きく上下し、安定した直流電源として使いにくい状態になります。

その電圧の揺れを小さくして、電子回路や機器へなめらかな直流電圧を供給するために用いるのが平滑回路です。

平滑コンデンサの容量は大きければよいわけではなく、負荷電流、リプル電圧、整流方式、耐圧、突入電流などを踏まえて決める必要があります。

本記事では平滑回路の基本的な役割から、容量計算、時定数、設計時に注意したい部品選定までを順番に解説します。

平滑回路の役割と基本原理

それではまず平滑回路の役割と基本原理について解説していきます。

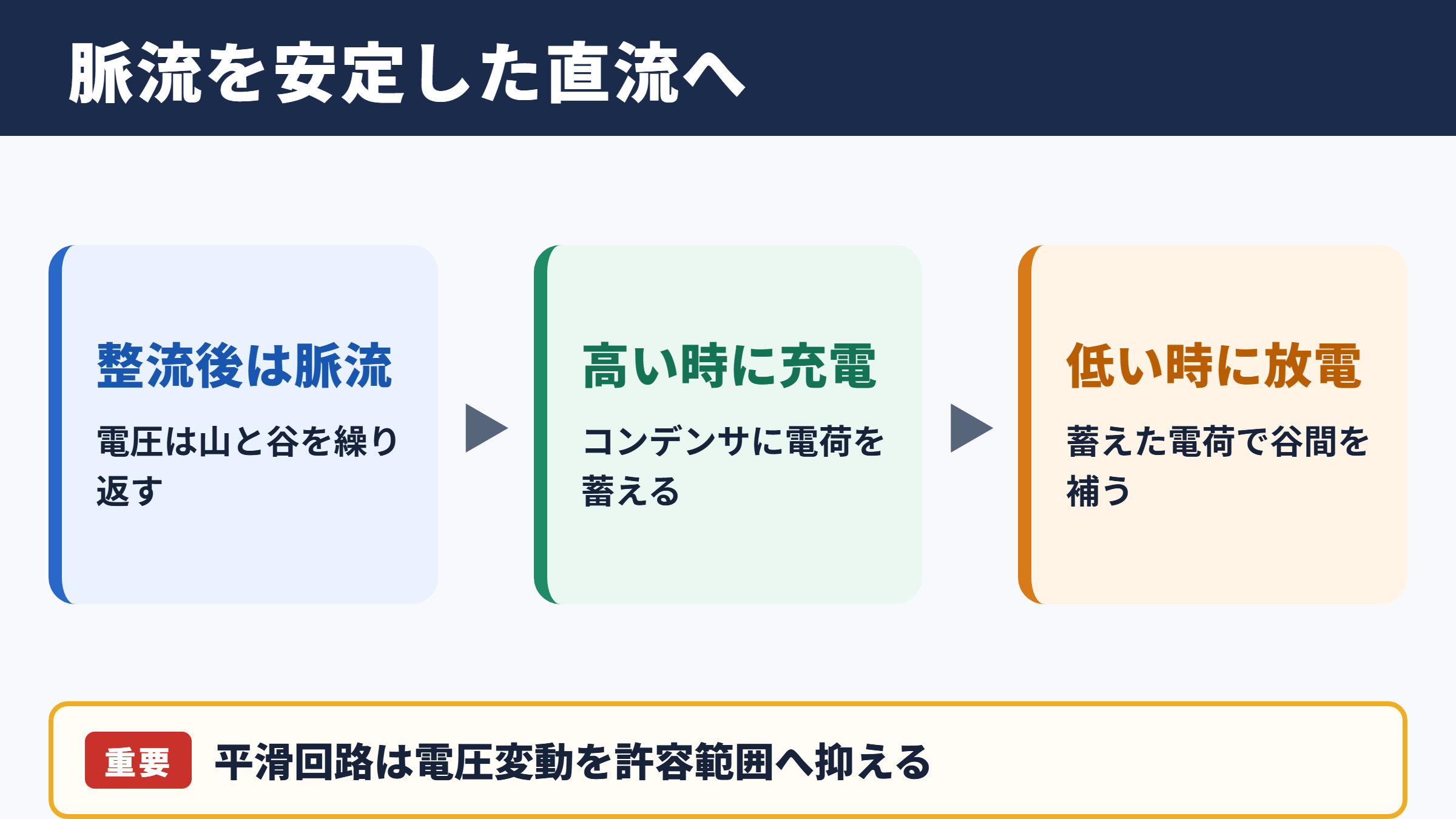

整流後の脈流を直流へ近づける働き

変圧器やスイッチング電源から得た交流電圧を整流すると、電流の向きは一方向になります。

ただし、電圧まで完全に一定になるわけではなく、山と谷を繰り返す脈流の状態が残ります。

このままでは、マイコンの誤動作、音声アンプのハムノイズ、センサー出力のばらつきなどにつながる可能性があります。

平滑回路は整流器の後段に設け、電圧が高いときに電荷を蓄え、電圧が下がるときに放電することで谷間を補います。

その結果、出力電圧は完全な直流ではないものの、用途に応じて十分に安定した状態へ近づきます。

平滑回路の中心的な目的は、整流後に残る電圧変動を許容範囲まで抑えることです。

電源の品質は後段回路の信頼性にも影響するため、平滑回路は小さな基板でも重要な役割を担います。

コンデンサの充放電による電圧補償

もっとも基本的な平滑回路は、整流回路の出力と並列にコンデンサを接続した構成です。

整流波形の電圧が上昇してコンデンサ電圧を上回ると、コンデンサへ電流が流れ込み、電荷が蓄えられます。

一方で整流波形が低下すると、ダイオードは逆方向となって整流器からの供給が止まり、コンデンサが負荷へ電流を供給します。

この充電と放電が周期ごとに繰り返されることで、出力の谷が浅くなります。

容量が大きいコンデンサほど多くの電荷を蓄えられるため、同じ負荷電流であれば電圧低下を抑えやすくなります。

ただし、容量増加により部品サイズ、コスト、漏れ電流、突入電流も増えやすいため、必要なリプル電圧から逆算して選ぶ考え方が欠かせません。

平滑回路を構成する主な部品

一般的な商用電源由来の直流電源では、変圧器、整流用ダイオード、平滑コンデンサ、必要に応じてレギュレータやフィルタ回路を組み合わせます。

ブリッジ整流回路を使えば、交流の正負両方の半周期を利用できるため、半波整流よりもリプル周波数が高くなり、平滑しやすくなります。

低周波数の大容量電源では電解コンデンサがよく使われます。

高周波ノイズを抑えたい場合は、電解コンデンサと積層セラミックコンデンサを並列に置く構成も一般的です。

部品	主な役割	選定時の着眼点
整流ダイオード	交流を一方向の電流へ変換	逆電圧、平均整流電流、損失
平滑コンデンサ	電荷を蓄え、電圧の谷を補う	容量、耐圧、リプル電流、寿命
セラミックコンデンサ	高周波成分やスパイクの抑制	容量変化、定格電圧、配置
レギュレータ	出力電圧を一定範囲に安定化	入力余裕、発熱、出力コンデンサ条件
抵抗やコイル	放電やノイズ低減を補助	電力定格、直流抵抗、発熱

平滑回路だけでは厳密な定電圧を保証できないため、精度が必要な機器では後段のレギュレータと一体で考えることが大切です。

平滑コンデンサの容量計算

続いては平滑コンデンサの容量計算を確認していきます。

リプル電圧から求める基本式

コンデンサの放電による電圧低下は、負荷電流と放電時間に比例し、コンデンサ容量に反比例します。

実務でよく使われる近似式は、容量を求める場合に次の形となります。

交流周波数が50Hzで全波整流を行う場合、リプル周波数は100Hzになります。

60Hz地域で全波整流なら120Hzとなるため、同じ容量と負荷電流でもリプル電圧は少し小さくなります。

計算で使うfは商用周波数ではなく、整流後のリプル周波数です。

半波整流では50Hzなら50Hz、全波整流では100Hzになる点を取り違えないようにしましょう。

負荷電流と許容リプルの設定

容量計算では、まず回路が消費する最大負荷電流を把握します。

待機時の消費電流だけで計算すると、モーター起動時や通信時、点灯時などの負荷変動で電圧が大きく落ち込むおそれがあります。

許容リプル電圧は、後段回路が必要とする最低入力電圧から決めます。

たとえば12Vのレギュレータに十分な入力余裕が必要なら、平滑回路の最低電圧がその条件を下回らないように設計します。

音響機器や計測回路では、単に動作するだけでなくノイズ許容値も考慮したほうがよいでしょう。

一方で、バッテリー充電回路や大電流機器では、瞬間的な電圧低下と平均的なリプル電圧を分けて考えることが重要になります。

容量計算の具体例

50Hzの交流をブリッジ整流し、負荷電流を0.5A、許容リプル電圧を2Vと仮定します。

全波整流なのでリプル周波数は100Hzです。

この場合、計算上は2500μF程度が目安となります。

市販部品では2500μFが一般的でないため、2700μFや3300μFなどの標準容量を選ぶ方法が考えられます。

部品の容量には許容差があるため、特に電解コンデンサでは公称値だけを見て余裕をなくさないことが大切です。

経年劣化、低温環境、商用電圧の変動も含めて検討し、設計値より余裕を持たせると安定しやすくなります。

リプル電圧と整流方式

続いてはリプル電圧と整流方式の関係を確認していきます。

半波整流と全波整流の違い

半波整流は交流の片側だけを利用する方式で、回路が比較的簡単です。

ただし、充電の機会が1周期に1回となるため、同じ容量と負荷電流ではリプル電圧が大きくなりやすい傾向があります。

全波整流は交流の正負両方を利用する方式で、一般的にはブリッジダイオード4本で構成します。

50Hzの入力なら100Hzでコンデンサが充電されるため、半波整流よりも電圧の落ち込みを抑えやすくなります。

電源効率や出力の安定性を求める一般的な直流電源では、全波整流が広く採用されています。

項目	半波整流	全波整流
リプル周波数	入力交流と同じ	入力交流の2倍
平滑のしやすさ	容量が必要になりやすい	比較的抑えやすい
ダイオードの構成	基本は1本	ブリッジなら4本
出力の利用効率	低くなりやすい	高めやすい
主な用途	簡易回路、小電力回路	一般的な直流電源

ピーク電圧とダイオード損失

交流電圧の実効値から整流後の電圧を見積もるときは、ピーク電圧を基準に考えます。

交流実効値におよそ1.414を掛けるとピーク電圧の目安になります。

たとえば12Vの交流であれば、無負荷時のピークは約17Vです。

ブリッジ整流では電流経路に通常2個のダイオードが入るため、その順方向電圧降下を差し引く必要があります。

シリコンダイオードなら合計で1Vから2V程度の損失が発生する場合があります。

平滑後の最大電圧は、交流実効値そのものではなく、ピーク電圧からダイオード損失を引いた値で考えます。

無負荷時に耐圧を超えないかという確認にも、この最大電圧の把握が欠かせません。

負荷変動によるリプルの増加

定常負荷だけで問題がなくても、負荷電流が急に増えるとコンデンサの放電量も増えます。

電圧低下がレギュレータの最低動作電圧を下回れば、出力電圧の変動や停止が発生するかもしれません。

特にDCモーター、リレー、ヒーター、無線送信機などは、起動時や動作切替時に大きな電流を必要とすることがあります。

対策としては平滑コンデンサの容量を増やすほか、負荷近くへバイパスコンデンサを置く、電源系統を分ける、ソフトスタートを使うといった方法があります。

オシロスコープで実負荷時の波形を確認すると、設計値だけでは分かりにくい電圧降下を発見しやすくなります。

時定数と放電特性

続いては時定数と放電特性を確認していきます。

RC時定数の意味

抵抗とコンデンサを組み合わせた回路では、電圧変化の速さを表す値として時定数を使います。

時定数は抵抗Rと容量Cを掛けて求め、単位は秒です。

コンデンサの充放電は一直線には進まず、時間とともに変化量が緩やかになる特性があります。

平滑回路では厳密に抵抗だけで負荷を表せない場合もありますが、時定数の考え方を知っておくと放電の傾向を理解しやすくなります。

時定数が大きいほど、コンデンサ電圧はゆっくり変化します。

放電曲線と電圧低下の見方

抵抗負荷へ放電するコンデンサ電圧は、時間が経つほど下がります。

1時定数が経過した時点では、初期電圧の約37パーセントまで低下するという目安があります。

ただし、商用電源の平滑回路では次の充電ピークがすぐ訪れるため、完全に放電し切る前に再充電されるのが通常です。

その短い放電区間の電圧低下が、リプル電圧として観測されます。

負荷が一定なら近似式で見積もれますが、複雑な電子回路のように消費電流が変動する場合は、シミュレーションや実測を併用すると確実です。

放電抵抗と安全性の確保

大容量の平滑コンデンサは、電源を切った後も電荷を保持することがあります。

高い電圧が残る電源では、保守作業や部品交換の際に感電や回路破損の原因になるため注意が必要です。

そこでコンデンサと並列に放電抵抗を接続し、電源遮断後に蓄積電荷を徐々に消費させる設計が行われます。

放電抵抗は抵抗値が小さいほど早く放電できますが、通電中の損失が増えます。

逆に抵抗値が大きすぎると、放電完了まで長い時間がかかります。

平滑回路の設計ポイント

続いては平滑回路の設計ポイントを確認していきます。

耐圧と定格電圧の選び方

平滑コンデンサの耐圧は、通常動作時の平均電圧ではなく、無負荷時を含む最大電圧より高く設定します。

変圧器の二次電圧は負荷条件によって変化し、商用電源の電圧変動も重なります。

たとえば整流後に15V程度になる回路であっても、余裕を見て25V耐圧や35V耐圧を選ぶことがあります。

耐圧に余裕がないと、サージ電圧や長期使用による劣化で破損しやすくなります。

耐圧選定では最大入力電圧と無負荷時の上昇を必ず確認します。

一方で過度に高耐圧な部品は大型化やコスト増につながるため、必要な設計余裕を見極める姿勢も必要です。

リプル電流定格と発熱

平滑コンデンサには、充電と放電による交流成分の電流が流れます。

この電流はリプル電流と呼ばれ、内部抵抗による発熱につながります。

容量と耐圧が条件を満たしていても、リプル電流定格が不足するとコンデンサの温度が上がり、寿命を縮める可能性があります。

大電流電源やスイッチング電源の出力側では、データシートに記載されたリプル電流定格と周波数特性を確認しましょう。

複数のコンデンサを並列接続すると、条件によってはリプル電流を分担させられます。

ただし、配線抵抗や部品ばらつきによって均等に分流しないこともあるため、レイアウトまで含めた検討が必要です。

配線とノイズ対策

平滑コンデンサは整流器や負荷との距離が長いと、配線の抵抗やインダクタンスの影響を受けやすくなります。

大きな充放電電流が流れる経路は短く太くし、信号線と不用意に共有しないことが基本です。

アナログ回路やオーディオ回路では、電源リターンの取り回しによってハムノイズが増える場合があります。

グラウンドの接続位置を整理し、電力系と微小信号系の電流経路を意識すると改善につながります。

大容量電解コンデンサは低周波の平滑に強く、小容量セラミックコンデンサは高周波ノイズ対策に役立ちます。

異なる特性のコンデンサを適切に組み合わせると、広い周波数帯域で電源インピーダンスを下げやすくなります。

平滑回路設計のまとめ

平滑回路は、整流後に残る脈流を抑え、電子機器へ安定した直流電圧を届けるための重要な回路です。

基本構成では平滑コンデンサが充電と放電を繰り返し、電圧の谷間を補います。

容量は負荷電流、リプル周波数、許容リプル電圧から求められ、全波整流では商用周波数の2倍を使う点が重要です。

容量計算だけで終わらせず、耐圧、リプル電流定格、温度、突入電流、負荷変動まで確認することが、長く安定して使える電源設計につながります。

また、時定数や放電特性を理解すると、電源遮断後の安全性や負荷変動時の挙動も考えやすくなります。

実機ではオシロスコープなどでリプル電圧を測定し、設計値と実際の波形を照らし合わせるとよいでしょう。

平滑コンデンサの選定と配線の工夫を丁寧に行い、目的に合った信頼性の高い平滑回路を設計してください。
