耐熱性ゴムとは？種類や耐熱温度の目安を解説（シリコンゴム：フッ素ゴム：EPDM：用途別特徴など）

耐熱性ゴムは、高温環境でも弾力性や密封性を保ちやすいゴム材料の総称です。

自動車のエンジン周辺、工場設備、厨房機器、住宅設備など、熱が加わる場所では部品の耐熱性が製品寿命と安全性を左右します。

ただし、耐熱温度が高いゴムならどの用途にも適するわけではありません。

油、蒸気、薬品、屋外環境、低温、食品への接触といった条件も併せて確認することが重要でしょう。

この記事では、耐熱性ゴムの基本的な意味、代表的な種類、耐熱温度の目安、用途ごとの選び方を分かりやすく紹介します。

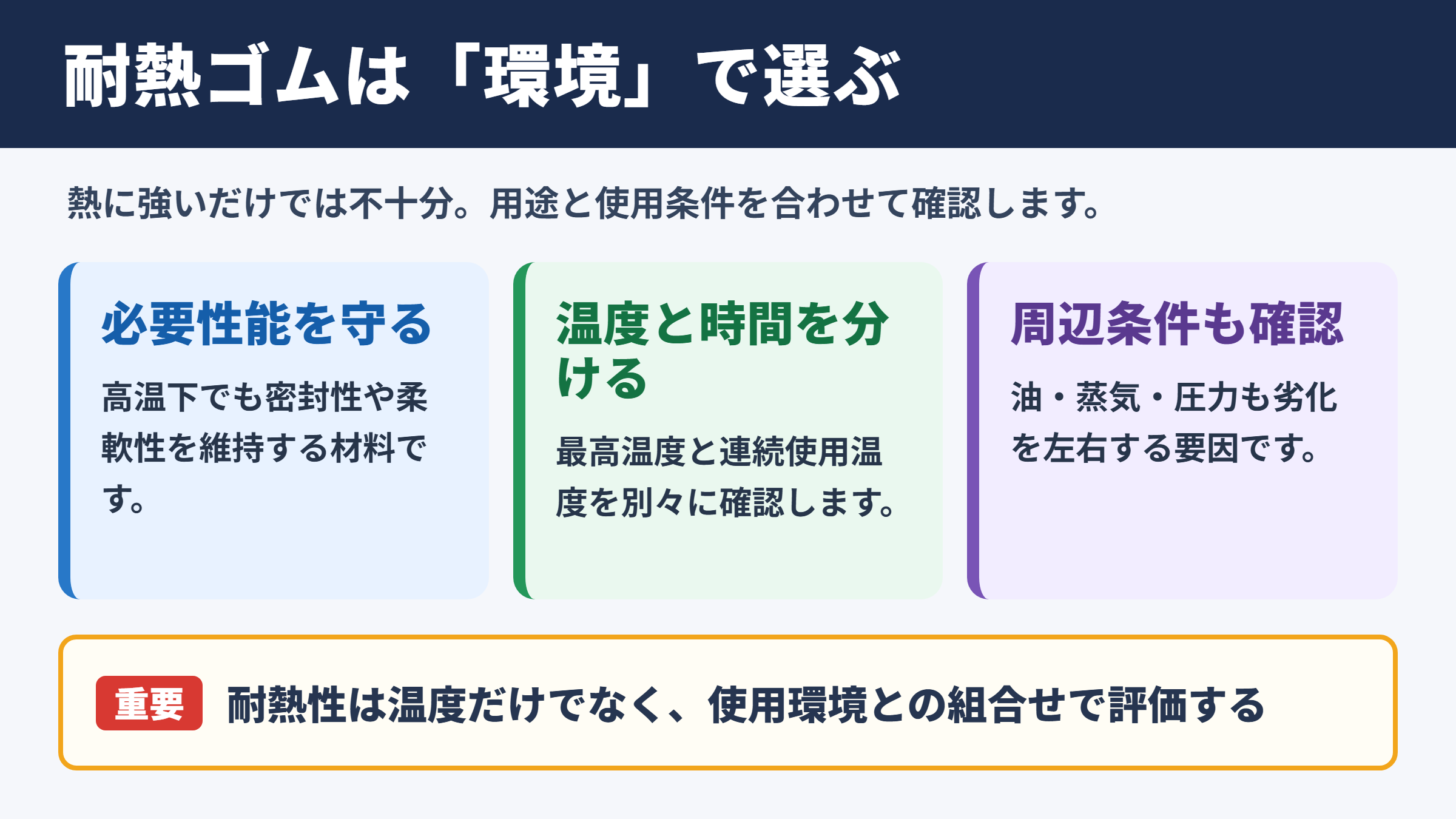

耐熱性ゴムの意味と選定の考え方

それではまず耐熱性ゴムの基本と、材料選びで押さえたい考え方について解説していきます。

高温下で性能を維持するゴム材料

耐熱性ゴムとは、一般的なゴムでは硬化、軟化、ひび割れ、変形が起こりやすい温度域でも、必要な性能を比較的長く維持できる合成ゴムです。

用途によって求められる性能は異なり、単に熱に耐えるだけでは十分とはいえません。

たとえばパッキンやOリングでは密封性、ホースでは柔軟性、電線被覆では電気絶縁性、ベルトでは耐摩耗性が重要になります。

耐熱性を考える際は、瞬間的に耐えられる最高温度と、長時間使い続けられる連続使用温度を分けて確認しましょう。

同じ150℃の環境でも、数分間だけ熱が加わる場合と、数千時間連続で稼働する場合では、材料への負荷が大きく変わります。

耐熱性は温度だけで決まらず、使用環境との組み合わせで評価する性能と考えると、選定ミスを防ぎやすくなります。

耐熱性が必要になる主な劣化現象

ゴムは熱を受け続けると、分子構造の変化によって徐々に性質が変わります。

代表的な変化には、硬くなって割れやすくなる硬化、弾力を失う圧縮永久ひずみ、表面の亀裂、粘着や膨潤などがあります。

特にシール部品では、見た目に問題がなくても復元力が低下し、漏れにつながる場合があります。

高温の油や蒸気に接触する場所では、熱による劣化と液体による膨潤が同時に進むことも珍しくありません。

そのため、カタログ上の耐熱温度だけで判断せず、耐油性、耐薬品性、耐蒸気性といった周辺性能にも目を向ける必要があります。

温度目安を見る際の注意点

耐熱温度の数値は、材料メーカー、配合、硬さ、部品形状、試験方法によって変わります。

同じシリコンゴムでも、汎用品と高耐熱グレードでは推奨される連続使用温度が異なることがあります。

また、厚みのある成形品は内部に熱がこもりやすく、薄いシートや被覆材とは異なる挙動を示すでしょう。

金属部品と組み合わせる場合は、熱膨張率の差による締め付け変化にも注意が必要です。

設計段階では余裕を持たせ、実使用温度よりも少し高い温度域に対応できる材料を選ぶことが一般的です。

耐熱温度は絶対的な保証値ではなく、材料比較のための目安として活用してください。

耐熱性ゴムの代表的な種類

続いては、耐熱用途で使われる主なゴムの種類と特徴を確認していきます。

シリコンゴムの特徴

シリコンゴムは、耐熱性ゴムとして特に広く知られている材料です。

一般的に高温環境でも柔軟性を維持しやすく、低温側にも対応しやすい点が大きな魅力でしょう。

赤色、白色、半透明などの製品が多く、食品機器、医療関連機器、キッチン用品、電気製品のパッキンやケーブル保護材などに使われます。

一般的な連続使用温度の目安は150℃から200℃程度ですが、高耐熱グレードではさらに高温に対応できる製品もあります。

一方で、耐摩耗性や引裂き強さは用途によって不足することがあり、鉱物油への耐性もフッ素ゴムほど高くありません。

高温と低温の両方に対応しやすく、柔軟性を重視する用途ではシリコンゴムが有力です。

フッ素ゴムの特徴

フッ素ゴムはFKMとも呼ばれ、優れた耐熱性と耐油性、耐薬品性を持つ材料です。

エンジン、燃料系統、油圧機器、化学設備など、熱と油や薬品が同時に存在する環境で採用されます。

連続使用温度はおおむね200℃前後が目安となり、配合によってはより高い温度域を想定したグレードも選べます。

価格は比較的高めですが、交換頻度の低減や漏れ対策につながるなら、総合コストで有利になる場合があります。

ただし、低温環境で硬くなりやすいタイプがあるほか、熱水や蒸気、特定の薬品には注意が必要です。

EPDMとその他の耐熱ゴム

EPDMはエチレンプロピレンゴムの一種で、耐候性、耐オゾン性、耐水性、耐蒸気性に優れています。

耐熱温度の目安はシリコンゴムやフッ素ゴムより低い場合が多いものの、温水、蒸気、屋外に強いため、自動車の冷却水ホースや建築用シーリング材で活躍します。

ただし、鉱物油や燃料油には適さないため、油がかかる場所への使用は避ける必要があります。

このほか、アクリルゴムは耐油性と耐熱性のバランスに優れ、NBRは耐油性を重視する比較的低温側の用途で使われます。

クロロプレンゴムは耐候性や難燃性を求める場面で選ばれることがあります。

材料ごとの得意分野を把握すると、必要以上に高価なゴムを選ばずに済みます。

耐熱温度と性能の比較

続いては、代表的な耐熱性ゴムの温度目安と、選定時に比較したい性能を確認していきます。

主要材料の温度目安

以下の表は、代表的なゴム材料の一般的な連続使用温度と特徴を整理したものです。

実際の耐熱温度はグレードや使用条件で変化するため、設計や購入の際は必ず製品仕様書を確認してください。

ゴム材料	連続使用温度の目安	主な特徴	代表的な用途
シリコンゴム	150℃から200℃程度	耐熱性、耐寒性、柔軟性	食品機器、家電、電気部品、パッキン
フッ素ゴム	200℃前後	耐熱性、耐油性、耐薬品性	自動車、燃料系統、化学設備、Oリング
EPDM	120℃から150℃程度	耐候性、耐水性、耐蒸気性	冷却水ホース、屋外部材、建築用部品
アクリルゴム	150℃程度	耐熱性と耐油性のバランス	自動車用シール、トランスミッション部品
NBR	100℃から120℃程度	耐油性、加工性、コストバランス	一般機械のパッキン、ホース、ガスケット

温度目安だけを比べるとフッ素ゴムやシリコンゴムが有利に見えますが、用途によって最適解は変わります。

水や蒸気を扱う装置であればEPDMが適し、熱い油に接触するならフッ素ゴムが選ばれやすいでしょう。

連続使用温度と短時間耐熱温度

材料選定では、連続使用温度と短時間耐熱温度を混同しないことが重要です。

連続使用温度は、長期間にわたって性能を保てる目安を示します。

一方の短時間耐熱温度は、短時間なら耐えられる可能性がある温度域であり、長時間の使用を保証するものではありません。

たとえば装置の通常運転が160℃でも、立ち上げ時だけ190℃になる場合があります。

この場合は通常温度だけでなく、190℃への到達回数や保持時間、部品にかかる圧力も含めて判断する必要があります。

最高温度に耐えることと、長期間使い続けられることは別の評価です。

硬さと圧縮永久ひずみの関係

パッキンやOリングでは、耐熱性と同じくらい圧縮永久ひずみが重要になります。

圧縮永久ひずみとは、ゴムを押しつぶした状態で長時間置いた後、どの程度元に戻らないかを示す指標です。

値が大きいほど復元力が低下しやすく、シール部品では漏れの原因になり得ます。

高温環境ではゴムの弾性が失われやすいため、硬さだけで部品を選ぶと想定外の不具合につながることがあります。

締め付け量、溝形状、相手材の表面粗さも、密封性能に影響する要素です。

耐熱パッキンを選ぶ際は、耐熱温度、硬度、圧縮永久ひずみ、使用流体を一体で確認しましょう。

用途別の耐熱性ゴムの選び方

続いては、使用場所ごとに見ておきたい耐熱性ゴムの選び方を確認していきます。

自動車と産業機械のシール部品

自動車や産業機械では、エンジンオイル、ATF、燃料、冷却水、グリースなど、接触する流体が多岐にわたります。

高温の油に触れるクランクシャフトシール、Oリング、ガスケットには、フッ素ゴムやアクリルゴムが候補になります。

一方、冷却水ホースやラジエーター周辺では、耐熱性と耐水性、耐蒸気性のバランスからEPDMが使われることが一般的です。

部品交換が容易ではない場所では、初期費用だけでなく、長期耐久性を重視した材料選びが求められます。

油系統にはフッ素ゴム、温水や屋外環境にはEPDMという使い分けが基本的な判断軸になります。

食品機器と医療関連機器

食品製造設備、調理機器、コーヒーマシン、医療機器では、耐熱性に加えて衛生面や安全性も重要です。

シリコンゴムはにおいが移りにくく、柔軟性を保ちやすいため、食品用パッキン、チューブ、蓋のシール材として広く使用されます。

ただし、食品接触用途では材料そのものの種類だけでなく、使用する製品が食品用途に対応しているかを確認する必要があります。

洗浄時の高温水、蒸気滅菌、洗剤、酸性やアルカリ性の液体なども、部品の寿命に影響します。

衛生性を求める設備では、表面に傷がつきにくいこと、洗浄しやすい形状であることも選定条件に含めましょう。

屋外設備と電気絶縁部品

屋外設備では、熱だけでなく紫外線、雨水、オゾン、寒暖差への対応が求められます。

EPDMは耐候性に優れるため、屋外のシール材、建築用ガスケット、太陽光関連設備の部材などで選ばれやすい材料です。

電気製品や照明器具、電線被覆では、シリコンゴムの耐熱性と電気絶縁性が役立ちます。

とくに高温になる機器内部では、被覆材が硬化して亀裂が入ると、絶縁不良のリスクが高まります。

屋外と高温の両方にさらされる部品では、耐候性と耐熱性のバランスを確認することが大切でしょう。

使用環境を一つずつ洗い出すことが、耐熱ゴムの寿命を伸ばす近道になります。

購入前に確認したい仕様と注意点

続いては、耐熱性ゴムを購入または設計に採用する前の確認事項を整理していきます。

使用温度以外の環境条件

耐熱性ゴムの選定では、温度、接触物、圧力、屋内外、振動、紫外線、使用期間を整理しましょう。

熱気だけに触れるのか、熱い油に浸かるのか、高温蒸気が当たるのかによって、適した材料は変わります。

たとえばフッ素ゴムは油に強い一方、用途によっては蒸気に対する耐久性を慎重に確認する必要があります。

EPDMは水や蒸気に強い反面、鉱物油に不向きです。

このように、材料の長所と弱点は表裏一体といえるでしょう。

確認項目	確認する内容	見落とした場合の影響
温度	通常温度、最高温度、加熱時間	硬化、軟化、ひび割れ
接触流体	油、水、蒸気、燃料、薬品	膨潤、収縮、強度低下
圧力	内圧、締め付け、真空条件	漏れ、押し出し、変形
屋外環境	紫外線、雨、オゾン、寒暖差	表面劣化、亀裂、変色
部品形状	厚み、溝形状、接触面	放熱不足、密封不良

規格と製品データの確認

ゴム材料には、硬度、引張強さ、伸び、圧縮永久ひずみ、比重などの物性データがあります。

同じ材料名であっても、配合や硬度が違えば性能は変わります。

たとえばシリコンゴムの60度品と80度品では、柔軟性、締め付け時の反発、加工性が異なります。

Oリングやパッキンを選ぶ場合は、材質だけでなく寸法公差、硬度、規格への適合も確認してください。

用途によっては、RoHS対応、食品衛生に関する適合、難燃性、電気特性などの書類が必要になることもあります。

材料名だけで発注せず、グレードと試験データまで確認する姿勢が品質の安定につながります。

試作と実機評価の重要性

カタログ値が条件に合っていても、実機で十分な寿命を得られるとは限りません。

高温下では組み立て時の締め付け差、熱膨張、振動、流体の添加剤など、実験室では再現しにくい要因が影響します。

重要部品では、試作品を使った耐熱試験、熱サイクル試験、浸漬試験、漏れ試験を行うと安心です。

短期間での比較だけでは判断しにくいため、使用年数に応じた加速試験の考え方も役立つでしょう。

耐熱性ゴムのまとめ

耐熱性ゴムは、高温環境でも必要な弾力性、密封性、絶縁性を維持しやすいゴム材料の総称です。

代表的な材料には、柔軟性と耐寒性にも優れるシリコンゴム、高温の油や薬品に強いフッ素ゴム、耐水性と耐候性に優れたEPDMがあります。

耐熱温度の目安は材料を比較するうえで便利ですが、実際の選定では連続使用時間、接触流体、圧力、屋外環境、部品形状まで考慮することが欠かせません。

高温の油にはフッ素ゴム、食品機器や電気部品にはシリコンゴム、温水や屋外用途にはEPDMというように、用途との相性を見て選ぶとよいでしょう。

購入前にはグレードごとの仕様書を確認し、重要な部品では試作と実機評価を行うことが、長期的な品質と安全性の確保につながります。
