鉄筋探査機とは？使い方や仕組みも解説（鉄筋探査：レンタル：ボッシュ：マキタ：ヒルティ：資格：精度など）

鉄筋探査機は、コンクリートの内部にある鉄筋や配管の位置、かぶり厚さなどを、建物を大きく壊さずに確認するための機器です。

アンカー施工、コア抜き、改修工事、耐震診断などでは、見えない内部の状況を把握することが安全性と品質を左右します。

ただし、機種ごとに得意な探査深さや検知対象が異なるため、画面に表示された情報だけで判断すると誤施工につながるおそれがあります。

この記事では、鉄筋探査機の基本的な仕組み、使い方、精度を高めるコツ、レンタル時の確認点、主要メーカーの特徴までわかりやすく解説します。

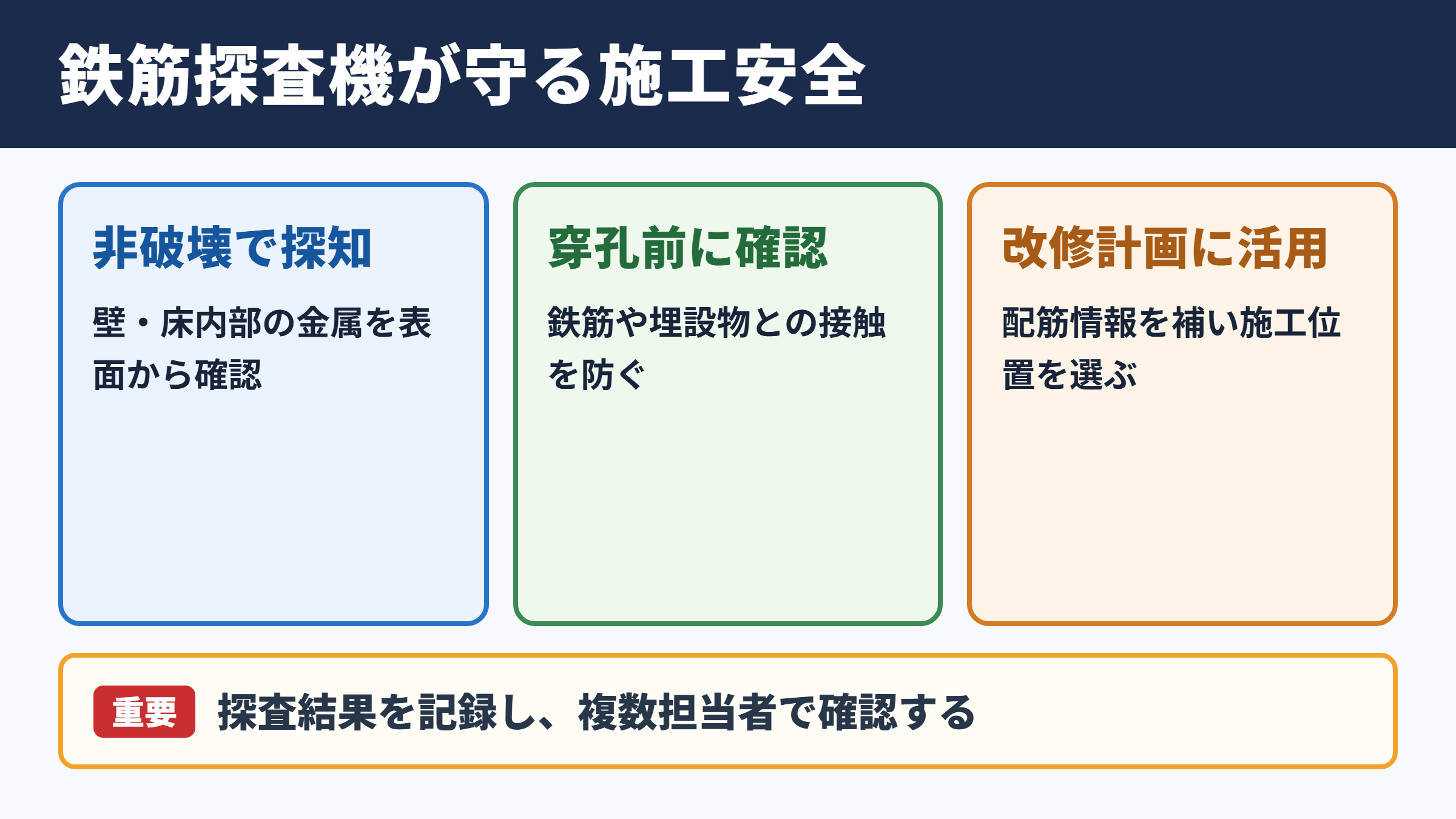

鉄筋探査機の役割と活用場面

それではまず鉄筋探査機の役割と、作業現場での活用場面について解説していきます。

コンクリート内部を非破壊で確認する機器

鉄筋探査機とは、コンクリート壁、床、梁、柱などの内部にある金属を探知する非破壊検査機器です。

建物の表面からセンサーを走査し、鉄筋の位置、埋設深さ、配筋方向、場合によっては鉄筋径の目安まで推定します。

コンクリートを斫って確認する方法に比べ、仕上げ材や躯体への影響を抑えながら調査できる点が大きな利点です。

とくに既存建物では、設計図と現状の配筋が一致しないケースもあります。

増改築や設備更新の前に実測を行い、図面情報を補うことが重要になります。

アンカー施工とコア抜きで求められる理由

コンクリートに穴を開ける作業では、鉄筋を損傷させないことが基本です。

既存鉄筋を切断すると、部材の耐力低下、ひび割れ、耐久性への影響につながる可能性があります。

また、壁や床の内部には電線管、給排水管、ガス管などが通っていることもあります。

見えない埋設物への接触は、漏水、停電、感電、設備停止といった重大なトラブルを招きかねません。

鉄筋探査機による事前調査は、施工可能な位置を選定し、穿孔深さやアンカー長さを検討するための基礎資料になります。

改修工事と耐震調査での利用

鉄筋探査は、穴あけ作業だけに使われるものではありません。

耐震補強工事では、既存部材の主筋位置や帯筋間隔を確認し、補強材を配置する計画に活用されます。

改修工事においても、間仕切り変更、設備配管の追加、手すり設置、看板固定など、多くの工程で内部情報が必要です。

調査結果は写真、測定位置図、探査画像とともに残しておくと、後工程や将来の修繕にも役立ちます。

単発の確認で終わらせず、建物情報として蓄積する視点が大切でしょう。

鉄筋探査機の検知方式

続いては鉄筋探査機の仕組みと、代表的な検知方式を確認していきます。

電磁波レーダー方式の特徴

電磁波レーダー方式は、機器から電磁波をコンクリート内部へ送信し、鉄筋などで反射した信号を受信して位置を推定する仕組みです。

探査範囲を面として確認しやすく、画面上に鉄筋の反応を画像として表示できる機種もあります。

壁面や床面を格子状に走査することで、鉄筋が縦方向か横方向か、複数本がどのように並んでいるかを把握しやすくなります。

深い位置にある対象を探す用途にも向きますが、コンクリートの含水状態、骨材、空洞、周辺の金属などによって反応が変化します。

表示画像を読む経験が求められるため、初めて使う場合は試験体や既知の配筋箇所で操作に慣れるとよいでしょう。

電磁誘導方式の特徴

電磁誘導方式は、磁場の変化を利用して鉄筋などの金属を検知する方法です。

比較的浅い位置にある鉄筋を素早く探す用途で使われ、操作がわかりやすい製品も多く見られます。

鉄筋の真上で反応が強くなるため、表面上の位置出しを行いやすい点が魅力です。

ただし、鉄筋が密集している箇所や、複数の金属が近い箇所では、個々の位置を分けて判断しにくくなる場合があります。

深さや鉄筋径の表示はあくまで推定値であり、条件によって誤差が大きくなることも理解しておく必要があります。

方式ごとの使い分け

探査機選びでは、名称や価格だけでなく、どの検知方式を採用しているかを確認します。

短時間で表層の鉄筋位置を見つけたい場合と、配筋状況を画像で詳しく確認したい場合では、適した機種が異なります。

検知方式	主な特徴	向いている用途	注意点
電磁波レーダー方式	広い範囲を画像化しやすい	配筋調査、改修前調査、深さ確認	画像判読と走査手順が重要
電磁誘導方式	鉄筋位置を素早く把握しやすい	アンカー施工前の位置出し	密集配筋や深部探査では影響を受けやすい
複合型	複数方式の情報を照合できる	精度を重視する調査	機器価格と操作習得の負担を確認

鉄筋探査機の使い方と測定手順

続いては鉄筋探査機の基本的な使い方と、測定時の手順を確認していきます。

測定前の準備と表面状態の確認

探査前には、対象面の図面、施工記録、設備図などを可能な範囲で確認します。

図面があっても、補修履歴や現場変更によって実際の位置が異なることがあるため、現地探査は省略できません。

測定面にほこり、泥、水滴、突起物があると、センサーが安定せず測定精度に影響します。

表面を軽く清掃し、必要に応じて仕上げ材の種類や厚みも記録しておくと判断しやすくなります。

タイル、石材、金網入りモルタル、金属下地などがある場合は、躯体以外の金属にも反応する点を意識してください。

走査とマーキングの進め方

機器の校正または初期設定を済ませたら、探査面に対して一定の速度でセンサーを動かします。

急に止めたり、途中で浮かせたり、蛇行したりすると、表示が不安定になることがあります。

まず横方向に走査して反応位置へ印を付け、その後に縦方向へ走査して交点や配筋方向を確認します。

見つけた鉄筋位置は、チョークや養生テープなどでわかりやすくマーキングします。

穿孔位置だけでなく、鉄筋の推定中心線、探査範囲、測定日も残しておくと、施工管理がしやすくなります。

表示値を施工判断へつなげる方法

多くの機種は、鉄筋位置に加えてかぶり厚さや深さの目安を表示します。

かぶり厚さとは、コンクリート表面から鉄筋表面までの距離を指します。

表示値は便利ですが、コンクリートの状態や鉄筋径、配筋間隔によって差が出るため、絶対値として過信しないことが重要です。

とくに構造上重要な部材へ施工する場合は、探査結果、図面、必要に応じた試験穿孔などを組み合わせて判断します。

探査機の数値は施工可否を考えるための情報であり、単独で安全を保証するものではありません。

手順	実施内容	確認したいポイント
事前確認	図面と施工条件を確認	部材種類、設備経路、施工目的
表面整備	汚れや水分を除去	センサーが安定して接触できる状態
一次走査	一定方向へ測定	反応位置と配筋の並び
二次走査	直交方向から再測定	鉄筋中心と交差位置
記録	マーキングと写真撮影	施工者間で共有できる情報
施工判断	穿孔位置と深さを決定	鉄筋回避と設備損傷防止

精度に影響する条件と確認方法

続いては鉄筋探査機の精度に影響する条件と、結果を確かめる方法を確認していきます。

コンクリートの状態による影響

コンクリートは均一な材料ではなく、骨材、鉄筋、空隙、水分などが内部に存在します。

含水率が高い状態や、劣化によってひび割れや浮きが生じている状態では、電磁波の伝わり方が変わることがあります。

厚い仕上げ材、モルタル補修部、タイル下地なども、深さ表示の基準面に影響する要因です。

探査対象が新設コンクリートか、築年数を経た既存躯体かによっても、結果の読み方を調整する必要があります。

測定条件を記録しておけば、後から結果を検証する際にも役立つでしょう。

鉄筋径と配筋間隔による影響

一般に、太い鉄筋は反応を得やすい一方、細い鉄筋や深い位置の鉄筋は判別が難しくなることがあります。

鉄筋が狭い間隔で並ぶ場所では、隣接する反応が重なり、一本ずつの中心を読み取りにくくなります。

二段配筋や複雑な補強筋がある部位では、浅い鉄筋の反応が強く現れ、奥側の鉄筋情報が見えにくい場合もあります。

鉄筋径の推定値は、実際の径を確定するための値ではありません。

重要な構造判断が必要なときは、専門的な非破壊試験や局部的なはつり調査を含めた検討が必要になります。

誤検知を減らすための実務ポイント

誤検知を減らすには、探査範囲を狭く決めすぎないことが大切です。

予定している穿孔箇所だけではなく、周囲の配筋パターンまで把握すると、異常な反応を見分けやすくなります。

金属製の手すり、建具、配線ボックス、近接する設備機器なども測定に影響する場合があります。

機器メーカーが指定する端部からの離隔距離や、測定可能な温度範囲も確認しておきましょう。

不自然な表示が出た場合は、位置を少しずらして再測定し、反応が連続するかどうかを観察する方法が有効です。

レンタルと主要メーカーの選び方

続いては鉄筋探査機のレンタル方法と、ボッシュ、マキタ、ヒルティなど主要メーカーを選ぶ際の視点を確認していきます。

レンタルが向いているケース

鉄筋探査機は、使用頻度が低い場合や、特定工事だけで高性能機が必要な場合にレンタルが便利です。

購入費用を抑えられるだけでなく、必要な探査深さや表示機能に応じて機種を選びやすい利点があります。

レンタル前には、対象が壁か床か、探査面積はどの程度か、鉄筋以外の埋設物も確認したいかを整理してください。

本体だけでなく、充電器、バッテリー、取扱説明書、記録媒体、専用ソフトの有無も確認すると安心です。

現場で初めて操作する場合は、返却期限より前に試し測定の時間を確保しておくと慌てずに済みます。

ボッシュとマキタの製品を見る視点

ボッシュの探査機は、壁内部の金属、通電線、木材などを検知する下地探知用途から、より専門的なコンクリート探査まで幅広い選択肢があります。

内装工事や設備工事などで、取り回しや画面の見やすさを重視する場合に候補となるでしょう。

マキタは電動工具との親和性が高く、普段から同社のバッテリー製品を使っている現場では、電源管理の面で扱いやすい場合があります。

ただし、メーカー名だけで探査性能を判断するのではなく、対象物、測定深さ、検知可能な材質、記録機能を比較することが重要です。

使用目的に対して必要な性能があるかを最初に確認してください。

ヒルティを含む専門機器の比較

ヒルティはアンカー施工やダイヤモンドコア施工など、コンクリートへの加工に関わる製品群を多く扱っています。

施工前の鉄筋探査から穿孔、固定までを一連の作業として考える現場では、作業管理との相性を確認する価値があります。

高性能な探査機では、画像表示、データ保存、パソコンやアプリとの連携、複数深度の確認などに対応する機種もあります。

一方で、機能が多いほど操作習得の時間も必要です。

短時間の単純な位置出しなら簡易機、構造調査や重要施工なら高機能機というように、作業内容に応じて選ぶと無駄を抑えられます。

比較項目	確認内容	選定の目安
探査深さ	鉄筋をどの深さまで確認したいか	部材厚と対象鉄筋の位置を想定
検知対象	鉄筋、非磁性金属、通電線など	設備探査も必要なら対応範囲を確認
表示方式	音、バー表示、画像表示、データ出力	調査報告が必要なら画像保存機能が便利
電源	専用バッテリー、乾電池、充電方式	長時間作業では予備電源を用意
レンタル条件	期間、補償、付属品、返却方法	現場日程に余裕を持って予約

資格と安全管理の考え方

続いては鉄筋探査に関わる資格と、安全管理の考え方を確認していきます。

鉄筋探査機だけに必要な国家資格の有無

鉄筋探査機を操作すること自体に、一般的な国家資格が必ず必要というわけではありません。

そのため、現場担当者が取扱説明書に従って基本操作を習得し、探査作業を行うケースもあります。

ただし、探査結果をもとに構造安全性を評価したり、施工可否を最終判断したりする業務には、建築、土木、施工管理、非破壊検査などの専門知識が関わります。

機器を扱えることと、結果を適切に判断できることは別の能力です。

測定者の経験と確認体制が、探査品質を大きく左右します。

関連する知識と教育の重要性

鉄筋探査に携わる人には、鉄筋コンクリート構造、配筋の基本、かぶり厚さ、あと施工アンカー、設備配管に関する知識が求められます。

さらに、対象部材が耐力壁、スラブ、梁、柱のどれに当たるかを理解し、穿孔が及ぼす影響を考える必要があります。

メーカー講習、レンタル会社の操作説明、社内教育などを活用し、機種ごとの特性を把握しておくと安心です。

新人だけに任せず、経験者が探査結果とマーキングを確認する仕組みも有効でしょう。

記録とダブルチェックの運用

安全な施工には、探査した事実を残すことが欠かせません。

測定箇所の写真、壁や床の位置がわかる図、探査結果、穿孔予定位置、担当者名などを記録します。

施工前には、探査担当者と穿孔担当者が同じ情報を確認し、マーキングの意味を共有してください。

作業途中で位置を変更した場合は、変更後の位置も再探査することが基本です。

最初に安全と判断した位置でも、施工条件が変われば再確認が必要になります。

鉄筋探査機のまとめ

鉄筋探査機は、コンクリート内部の鉄筋や埋設物を確認し、アンカー施工、コア抜き、改修工事などの安全性を支える重要な機器です。

電磁波レーダー方式や電磁誘導方式にはそれぞれ特徴があり、探査深さ、測定面積、必要な記録機能に応じて選ぶことがポイントになります。

正確な調査のためには、表面を整え、縦横の複数方向から測定し、図面情報と照合する手順が欠かせません。

深さ表示や鉄筋径の推定値は便利ですが、条件によって誤差が生じるため、単一の数値だけで施工判断をしない姿勢が大切です。

レンタルを利用する場合は、必要な性能、付属品、操作方法、補償内容まで確認し、現場前に試運転を行いましょう。

ボッシュ、マキタ、ヒルティなどの製品を比較する際も、メーカー名ではなく、対象工事に必要な探査性能と操作性を基準に選定してください。

資格の有無だけに頼らず、構造と施工に関する知識、測定記録、ダブルチェックを組み合わせることで、より確実な鉄筋探査につながります。
