固溶化熱処理とは？目的や方法をわかりやすく解説！（金属材料：焼入れとの違い：熱処理条件など）

固溶化熱処理は、ステンレス鋼やアルミニウム合金などの性能を引き出すために行われる重要な熱処理です。名称は耳にしていても、焼入れとの違い、加熱温度、冷却方法まで理解している方は少なくないでしょうか。

製品の耐食性、強度、加工性、組織の均一性は、熱処理条件によって大きく変わります。この記事では固溶化熱処理の目的から実務で確認したい管理項目まで、金属材料の基礎とともにわかりやすく解説します。

固溶化熱処理の意味と目的

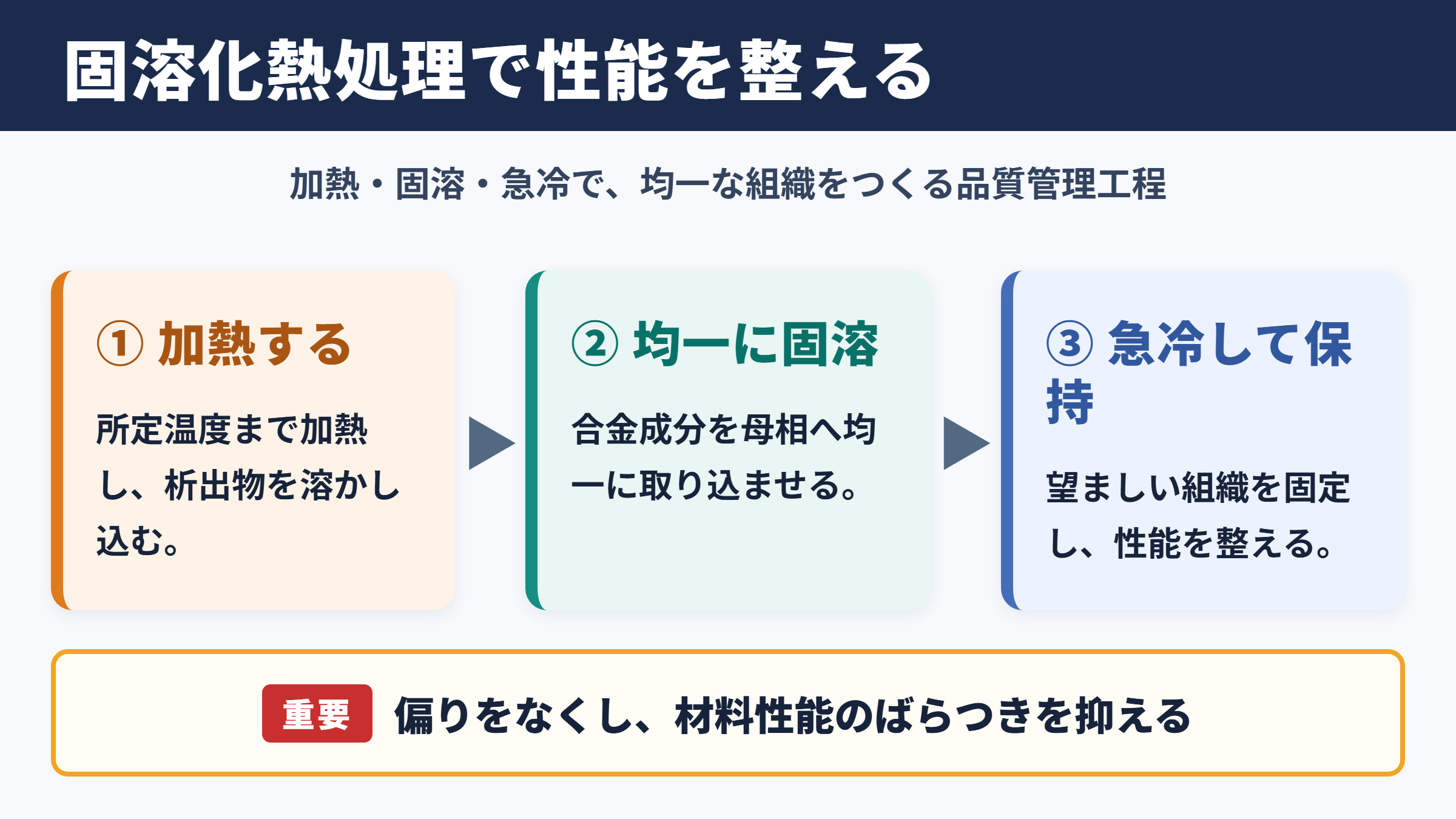

それではまず固溶化熱処理の意味と目的について解説していきます。固溶化熱処理は、合金成分を母材中へ均一に溶け込ませたうえで急冷し、材料の性質を整える処理です。

固溶体をつくるための加熱工程

固溶化熱処理とは、金属材料を所定の温度まで加熱し、合金元素や析出物を母相へ固溶させる熱処理を指します。固溶とは、異なる元素が金属の結晶格子に入り込み、均一な組織をつくる現象です。

たとえばオーステナイト系ステンレス鋼では、炭化物が粒界に析出すると耐食性が低下する場合があります。そこで高温で炭化物を溶かし込み、その状態を冷却によって保持することが重要になります。

固溶化熱処理の中心的な役割は、偏りのある組織をできるだけ均一な状態へ戻すことです。成分の偏析や不要な析出物を残したままでは、材料本来の性能を安定して得にくくなります。

耐食性と機械的性質を整える目的

固溶化熱処理の目的は、材料によって少しずつ異なります。ステンレス鋼では耐食性の回復が大きな目的となり、アルミニウム合金では後工程の時効硬化に備える意味合いが強くなります。

ニッケル基合金、耐熱鋼、チタン合金などでも、組織を均質化して性能のばらつきを抑えるために実施されます。溶接、鍛造、冷間加工の後に残った組織上の不均一を改善したい場面でも有効でしょう。

対象となる代表的な金属材料

代表例として知られるのは、SUS304やSUS316などのオーステナイト系ステンレス鋼です。これらは加熱によってクロム炭化物などを固溶させ、急冷することで耐粒界腐食性の低下を防ぎやすくなります。

アルミニウム合金では、A2024やA6061、A7075などの時効硬化型合金が対象です。固溶化処理後に急冷し、その後に自然時効または人工時効を行うことで、高い強度を得ます。

同じ固溶化熱処理という呼び方でも、材料ごとに適正温度と冷却速度は異なります。材質名、板厚、形状、要求特性を確認し、個別の熱処理仕様に合わせる必要があります。

焼入れとの違い

続いては焼入れとの違いを確認していきます。どちらも加熱後に冷却する工程を含みますが、組織変化の目的と主な対象材料には明確な差があります。

焼入れで得るマルテンサイト組織

一般に焼入れは、炭素鋼や合金鋼をオーステナイト化温度まで加熱し、急冷してマルテンサイト組織をつくる処理です。硬さや耐摩耗性を高めることが主な狙いになります。

包丁、金型、歯車、シャフトなどでは、焼入れによる硬化が求められます。ただし急冷により内部応力が大きくなるため、焼戻しを組み合わせて粘り強さを調整するのが一般的です。

これに対して固溶化熱処理は、主に合金元素を母相へ溶け込ませることが目的です。急冷という操作が共通していても、マルテンサイト化を主目的とするとは限りません。

固溶化処理と焼入れの比較

違いを整理すると、処理の判断がしやすくなります。特に図面、材料証明書、熱処理指示書を確認する際には、用語だけで同じ処理と考えないことが大切です。

比較項目	固溶化熱処理	焼入れ
主な目的	合金元素や析出物の固溶と組織均一化	硬さと耐摩耗性の向上
主な材料	ステンレス鋼、アルミニウム合金、耐熱合金	炭素鋼、合金工具鋼、機械構造用鋼
加熱後の組織	過飽和固溶体など	マルテンサイト組織
急冷の意味	析出を抑え固溶状態を保つ	変態を促し硬化させる
後工程	時効処理、矯正、仕上げ加工など	焼戻し、研削、矯正など

急冷するから焼入れというわけではなく、何を目的としてどの組織を得るかで区別すると理解すると、用語の混同を避けられます。

呼び方に注意したい実務上の場面

現場では、アルミニウム合金の固溶化処理後の急冷を焼入れと呼ぶことがあります。これは急冷工程に着目した慣用的な表現であり、鉄鋼の焼入れと同じ組織変化を意味するとは限りません。

発注時には、材質、規格、処理温度、保持時間、冷却媒体、後処理まで明記するのが安全です。名称だけでは要求品質が十分に伝わらない場合があります。

熱処理条件の管理項目

続いては熱処理条件の管理項目を確認していきます。固溶化熱処理の成否は、温度だけでなく保持時間、炉内雰囲気、冷却開始までの時間にも左右されます。

加熱温度と保持時間

加熱温度は、対象材料の析出物を十分に固溶させつつ、結晶粒の粗大化や局部溶融を避けられる範囲に設定します。温度が低すぎれば炭化物や金属間化合物が残り、高すぎれば組織や寸法に悪影響を及ぼすおそれがあります。

保持時間は、部品の肉厚、装入量、炉の性能、形状の複雑さによって調整します。炉内表示温度が目標値に達しただけでは、ワーク中心部まで均一に加熱されたとは判断できません。

保持時間は長ければよいわけではなく、必要な固溶を得る最小限かつ適正な時間を選ぶことがポイントです。過度な保持は粒成長、酸化、変形、コスト増加につながります。

冷却速度と冷却媒体

加熱後は、材料に応じた十分な冷却速度で温度を下げます。ステンレス鋼では、耐食性低下につながる析出が起こりやすい温度域を速やかに通過させることが重要になります。

冷却媒体には水、温水、空気、ガス、ポリマー溶液などがあります。アルミニウム合金を水冷すると強度面で有利になりやすい一方、薄肉部品や複雑形状では変形や残留応力への配慮が必要です。

炉内雰囲気と温度測定

表面品質が重要な部品では、炉内雰囲気も見逃せません。大気中加熱では酸化スケールが生じやすく、表面状態に厳しい要求がある場合には真空炉、雰囲気炉、保護ガス炉などを検討します。

温度管理では、炉の指示計だけでなく熱電対による実測、温度分布測定、定期校正が重要です。温度のばらつきが大きい炉では、同じ設定値でも製品ごとの組織に差が出る可能性があります。

熱処理品質を安定させるには、炉の温度表示ではなく製品が実際に受けた熱履歴を意識することが欠かせません。

材料別の処理方法

続いては材料別の処理方法を確認していきます。代表的な材料の特徴を知ると、なぜ温度や冷却条件が異なるのかを理解しやすくなります。

オーステナイト系ステンレス鋼の処理

SUS304やSUS316などのオーステナイト系ステンレス鋼は、溶接や高温履歴によって粒界に炭化物が析出する場合があります。クロムが炭化物として消費されると、粒界近傍の耐食性が下がり、粒界腐食のリスクが高まります。

固溶化熱処理では、適正な高温域まで加熱して炭化物を再固溶させ、冷却を速やかに進めます。耐食性を重視する化学装置、配管部品、食品設備、医療設備などで重要な工程です。

溶接後のステンレス鋼では、材料の種類と腐食環境を踏まえて固溶化熱処理の要否を判断します。すべての溶接品に一律で必要になるわけではありません。

時効硬化型アルミニウム合金の処理

アルミニウム合金では、固溶化処理と時効処理がセットで管理されることが多くなります。まず合金元素を固溶させて急冷し、過飽和固溶体をつくります。

その後、常温で時間を置く自然時効、または比較的低い温度で加熱する人工時効を行い、微細な析出物を形成させます。この析出物が転位の移動を妨げることで、材料の強度が高まる仕組みです。

耐熱合金と特殊合金の処理

ニッケル基合金や高合金鋼などの特殊合金では、高温強度、耐酸化性、耐食性を得るために固溶化熱処理が行われます。複数の元素を含むため、一般的な鋼材よりも熱処理条件の管理が繊細になる傾向があります。

部品の用途が航空機、発電設備、化学プラントなどに及ぶ場合、規格や顧客仕様に従った記録管理が求められることもあります。熱処理チャート、装入状態、冷却方法、検査結果を追跡できる体制が望ましいでしょう。

特殊合金では材質記号が似ていても熱処理条件が大きく違うことがあるため、近い材料の条件を流用しない姿勢が大切です。

品質確認と注意点

続いては品質確認と注意点を確認していきます。固溶化熱処理後は、見た目だけで良否を決めず、寸法、硬さ、組織、耐食性を用途に合わせて評価します。

変形と残留応力への対策

加熱と急冷では温度差が生じるため、薄板、長尺部品、複雑形状の部品は変形しやすくなります。特に水冷は冷却能力が高い反面、部位ごとの冷え方の差が大きくなりがちです。

対策としては、治具による支持、適切な装入姿勢、肉厚の急変を避けた設計、冷却条件の見直しなどが挙げられます。急冷後に矯正を行う場合は、材料特性と後工程への影響も確認します。

硬さ試験と金属組織の確認

硬さ試験は、熱処理後の状態を確認する代表的な方法です。ただし固溶化熱処理では、焼入れのように高い硬さが合格の目安になるとは限りません。材料と目的に応じた規格値や比較基準を用います。

より詳細な確認には、金属顕微鏡による組織観察、粒界腐食試験、引張試験、曲げ試験などがあります。必要な検査を事前に決めておくと、処理後に判定基準で迷いにくくなります。

求める品質特性を先に定義し、その特性に合う試験方法を選ぶことが、過剰検査や見落としを防ぐ基本になります。

処理不良を防ぐ確認項目

処理不良には、加熱不足による未固溶、冷却不足による析出、過熱による粒粗大化、表面酸化、冷却割れ、変形などがあります。原因を一つに決めつけず、材料ロット、前加工、炉の状態、実測温度を順に確認します。

発注者側では、材質証明書、熱処理仕様書、検査成績書の整合性を確認することも重要です。熱処理前後で材料が混在しないよう、識別管理を徹底する必要があります。

固溶化熱処理のまとめ

固溶化熱処理は、合金元素や析出物を母相に固溶させ、急冷によって均一な組織を保つための熱処理です。ステンレス鋼では耐食性の回復、アルミニウム合金では時効硬化の準備として大切な役割を果たします。

焼入れと同じく加熱と急冷を含みますが、目的は異なります。焼入れが主にマルテンサイト化による硬化を狙うのに対し、固溶化熱処理では組織の均質化や過飽和固溶体の形成が中心です。

加熱温度、保持時間、冷却速度、炉内雰囲気、実測記録を一体で管理することが、安定した熱処理品質につながります。材質ごとの規格と用途上の要求を確認し、適切な条件を選定しましょう。
